№		Номер детали	Наименование запчасти
1		3964-6106028	Петля двери нижняя
1		3964-6106028	Петля двери нижняя
2		3964-6106128	Ось петли
2		3964-6106128	Ось петли
4		1/59707/21	Болт ТЕМ10х1,25-6gх25
5		1/13069/21	Болт ТЕМ10х1,25-6gх30
7		1/21647/70	Гайка ЕМ10-6Н
7		1/21647/70	Гайка ЕМ10-6Н

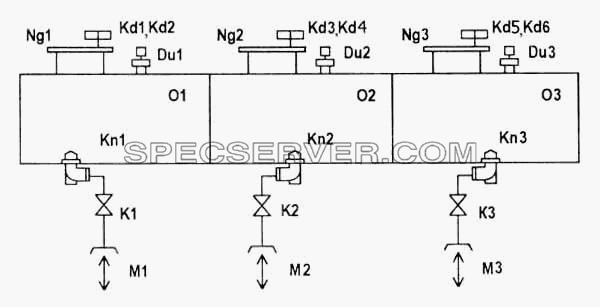

Гидравлическая схема технологического оборудования ППЦ с тремя отсеками без насоса для НефАЗа-9693 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Du1, Du2, Du3	Датчики уровня
-		Ng1, Ng2, Ng3	Наливные горловины
-		К1, К2, К3	Затворы
-		Кd1, Кd2, Кd3, Кd4, Кd5, Кd6	Клапаны дыхательные
-		Кn, Кn2, Кn3	Клапаны нижние
-		М1,М2, М3	Муфты
-		О1, О2, О3	Отсеки цистерны

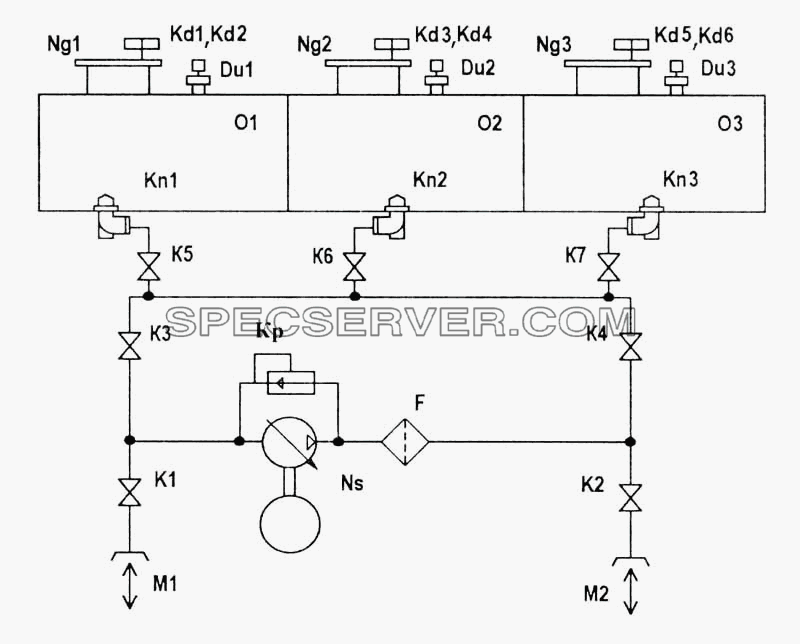

Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками с насосом для НефАЗа-9693 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		01,02,03	Отсеки цистерны
-		Du1, Du2, Du3	Датчики уровня
-		F	Фильтр
-		Ng1,Ng2,Ng3	Наливные горловины
-		Ns	Насос топливный
-		К1, К2, К3, К4, К5, К6, К7	Затворы
-		Кd1, Кd2, Кd3, Кd4 ,Кd5, Кd6	Клапаны дыхательные
-		Кn, Кn2, Кn3	Клапаны нижние
-		Кр	Клапан предохранительный
-		М1,М2	Муфты

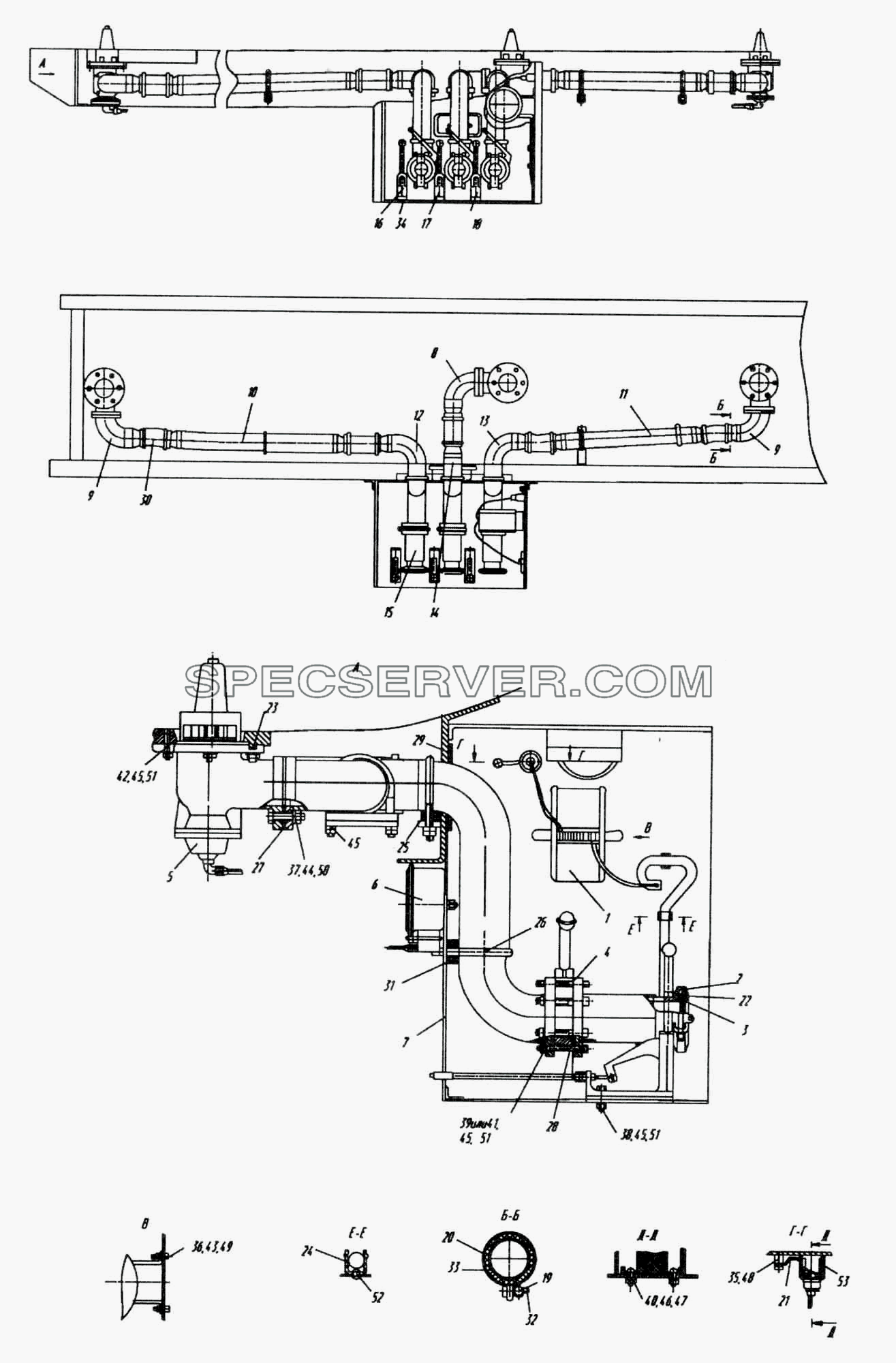

Установка технологического оборудования на 9693 для НефАЗа-9693 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9674-3910050	Заземляющее устройство
2		9674-3932010	Хомут
3		9674-8026150	Заглушка
4		6606-8025010	Затвор поворотный
5		6606-8026050	Кран сливной
6		9693-8020010	Установка системы управления нижними клапанами
7		96742-8027010	Установка шкафа арматурного
8		96742-8000140	Трубопровод
9		66052-8000240	Отвод
10		9693-8000070	Трубопровод
11		9693-8000080	Трубопровод
12		96742-8000085	Трубопровод левый
13		96742-8000100	Трубопровод правый
14		96742-8000130	Трубопровод
15		6606-8000260-10	Муфта
16		9693-8026300	Привод ручной
17		96741-8026300	Привод ручной
18		96741-01-8026300	Привод ручной
19		9654-4301122	Гайка
20		9654-4301126	Скоба
21		9674-3724018	Провод заземления
22		9674-8000401	Кольцо уплотнительное
23		9674-8000402	Прокладка
24		9674-8000412	Скоба
25		96741-8000414	Прокладка
26		96741-8000415	Хомут
27		6606-8000203	Прокладка
28		96741-01-8000403-10	Прокладка
29		96741-8027012	Прокладка
30		8602-8000015-10	Рукав
31		96742-8000416	Прокладка
32		96741-8000046	Болт
33		96742-8000045	Пружина
34		96742-8000047	Накладка
37		1/13438/31	Болт ТЕМ10х1,25-6gх50
38		1/55406/21	Болт М12х1,25-6gх40
39		1/55415/31	Болт ТЕМ12х1,25-6gх90
40		1/32724/01	Винт
41		2М12х1,25-6gх100.58 ГОСТ 22043-76	Шпилька
42		1/35301/21	Шпилька М12х1,25-6gх18х30
44		1/21647/11	Гайка
45		1/61015/11	Гайка М12х1,25-6Н
46		1/07940/11	Гайка
47		1/11953/70	Шайба пружинная 4
51		1/05170/70	Шайба пружинная 12
52		0/04274/00	Заклепка 4х8
53		10-001	Розетка штепсельная РА

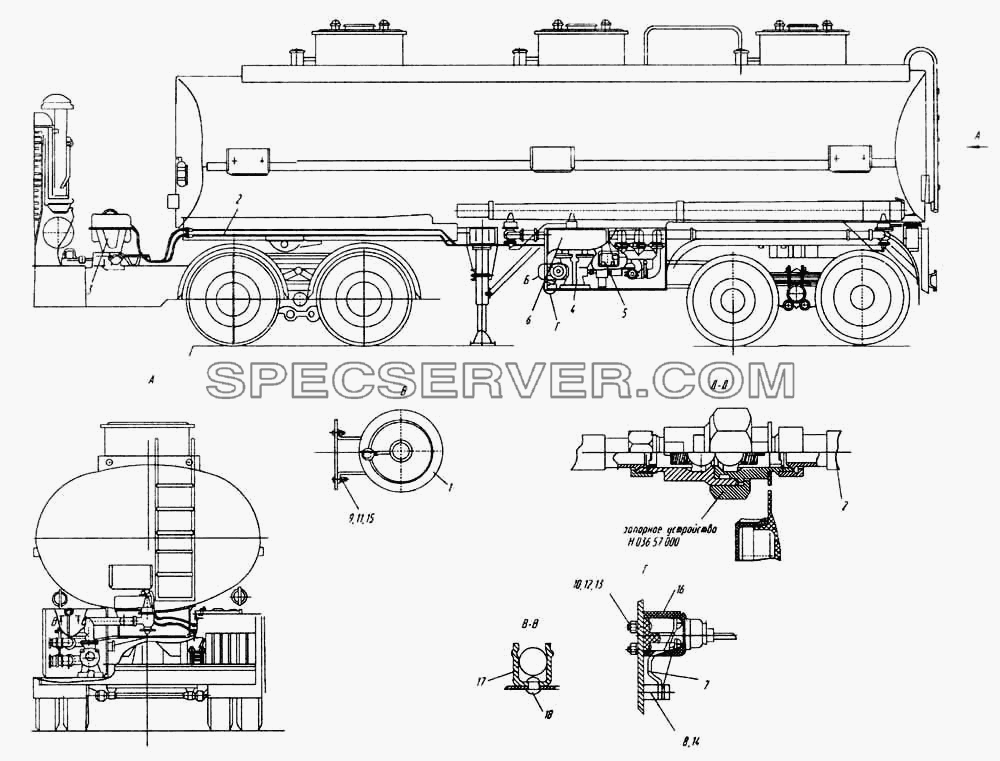

Установка технологического оборудования на 9693-0000010-01 для НефАЗа-9693 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		96741-3910050	Заземляющее устройство
2		9693-01-1922010	Установка маслопроводов
3		64229-8600010	Установка гидрооборудования тягача 64229
4		9693-01-8000050	Установка наливно-сливного устройства
5		9693-8020010	Установка системы управления нижними клапанами
6		96742-01-8027010	Установка шкафа арматурного
7		9674-3724018	Провод заземления
10		1/32724/01	Винт
12		1/07940/11	Гайка
13		1/119653/70	Шайба пружинная 4
16		10-001УХЛ2 ГОСТ 7396.0-89	Розетка штепсельная РА
17		9674-8000412	Скоба
18		1/04274/00	Заклепка 4х8

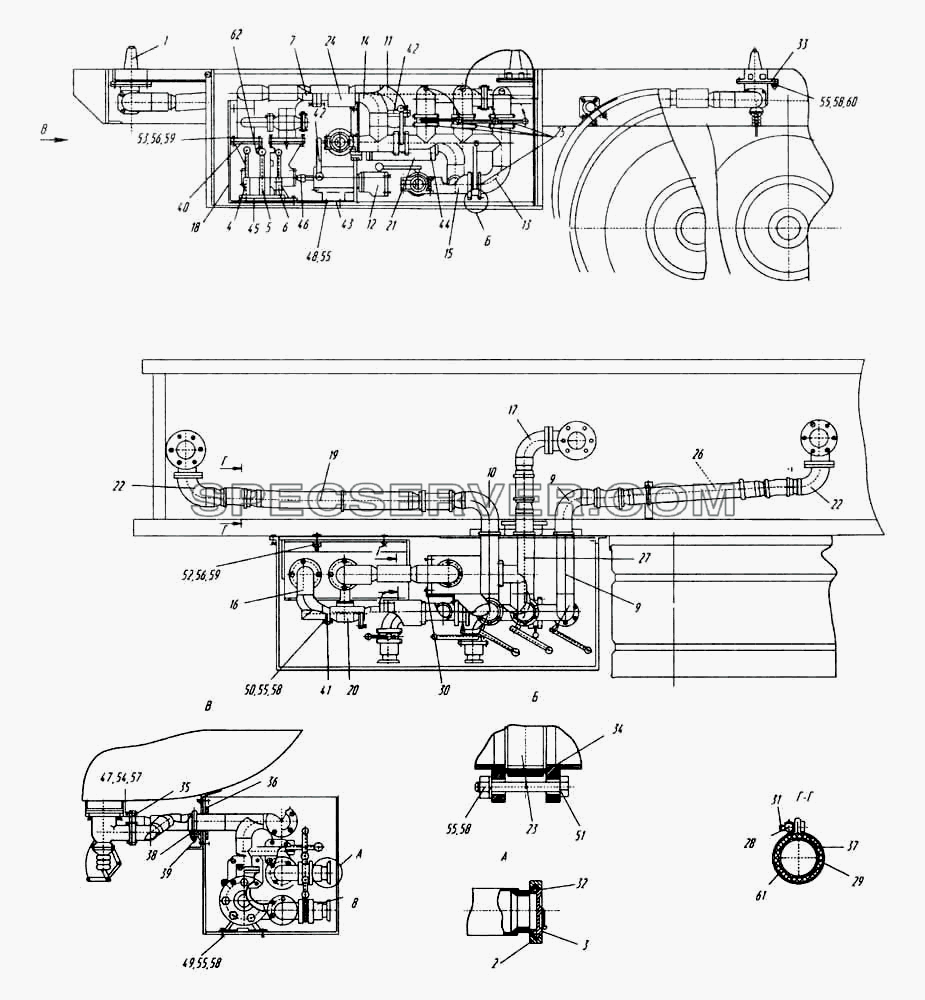

Установка наливно-сливного устройства 9693-01-8000050 для НефАЗа-9693 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6606-8026050	Кран сливной
2		9674-3932010	Хомут
3		9674-8026150	Заглушка
4		96742-01-8026300	Привод ручной
5		9693-8026300	Привод ручной
6		9693-01-8026300	Привод ручной
7		6606-8000120	Трубопровод
8		6606-8000260-10	Муфта
9		96742-01-8000070	Трубопровод правый
10		96742-01-8000071	Трубопровод левый
11		96742-01-8000080	Трубопровод
12		96741-01-8000090	Установка гидромотора
13		96742-01-8000110	Коллектор
14		96742-01-8000120	Тройник
15		96742-01-8000130	Тройник
16		96742 -01-8000150	Тройник
17		96742-8000140	Трубопровод
18		96742-01-8000170	Кронштейн насоса
19		9693-8000070	Трубопровод
20		6606-8026200	Клапан предохранительный
21		96741-01-8029010	Фильтр
22		66052-8000240	Отвод
23		6606-8025010	Затвор поворотный
24		6606-8000170	Охладитель масла
25		6606-8025010-01	Затвор поворотный Ду80
26		9693-8000080	Трубопровод
27		96742-01-8000200	Трубопровод
28		9654-4301122	Гайка
29		9654-4301126	Скоба
30		96742-01-8000059	Кронштейн
31		96741-8000046	Болт
32		9674-8000401	Кольцо уплотнительное
33		9674-8000402	Прокладка
34		9674-8000403-10	Прокладка
35		6606-8000203	Прокладка
36		96741-8027012	Прокладка
37		96742-8000045	Пружина
38		96741-8000414	Прокладка
39		96741-8000415	Хомут
40		96741-01-8000062	Прокладка
41		96741-01-8000053	Прокладка
42		9674-8000403	Прокладка
43		96741-01-8000055	Прокладка
44		96741-01-8000056	Прокладка
45		96742-01-8000230	Кронштейн
46		96741-01-8000058	Штифт
47		1/13438/31	Болт ТЕМ10х1,25-6gх50
48		1/55404/21	Болт ТЕМ12-6gх30
49		1/55406/21	Болт М12х1,25-6gх40
50		1/55407/21	Болт ТЕМ12х1,25-6gх45
51		1/55415/31	Болт ТЕМ12х1,25-6gх90
52		1/13905/21	Болт ТЕМ16х1,5-6gх40
53		1/59811/21	Болт ТЕМ16х1,5-6gх60
54		1/21647/11	Гайка
55		1/61015/11	Гайка М12х1,25-6Н
56		1/21641/11	Гайка М16х1,5-6Н
58		1/05170/70	Шайба пружинная 12
59		1/05172/70	Шайба пружинная 16
60		1/35301/21	Шпилька М12х1,25-6gх18х30
61		8602-8000015-10	Рукав
62		СВН-80А-Л-У2 ЖН 30-Л-У2	Насос
62		СВН-80А-Л-У2 ТУ 26-06-969-77	Насос
