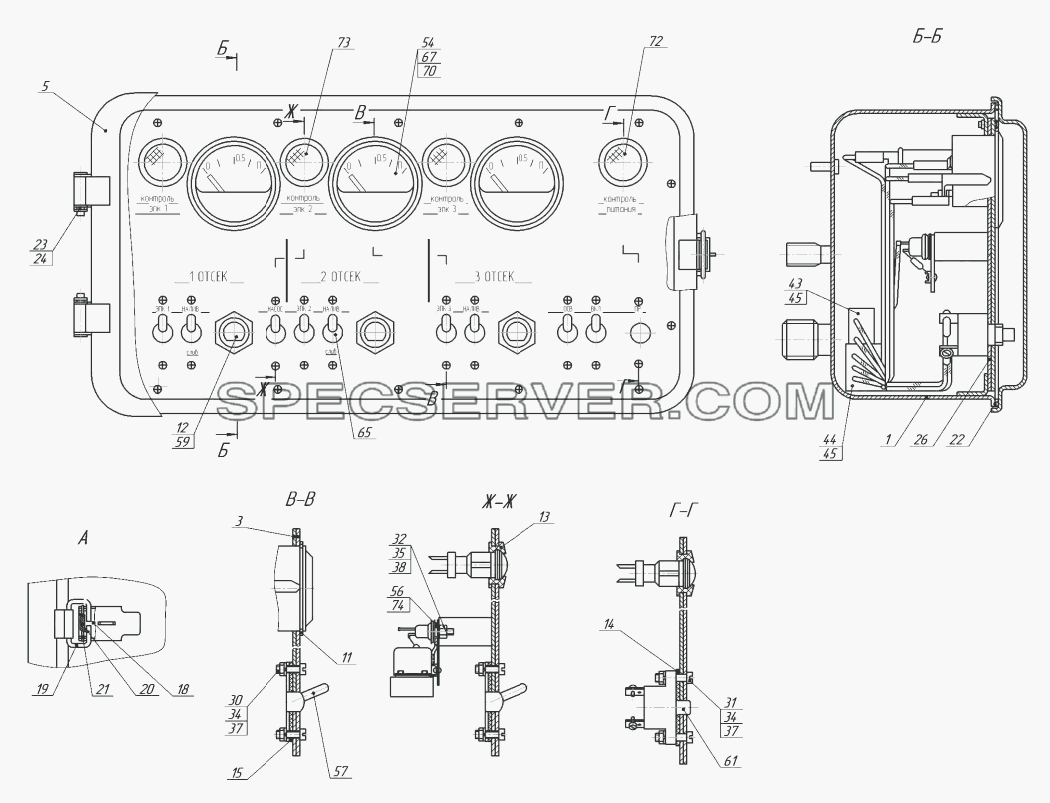

Запчасти: 9693-3718400 Щиток управления для НефАЗа-96931-10-07
9693-3718400 Щиток управления для НефАЗа-96931-10-07 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
9693-3718410 |
Корпус |
3 |
|
9693-3718417 |
Панель в сборе |
5 |
|
9693-3718421 |
Крышка |
11 |
|
9674-3718237 |
Прокладка |
12 |
|
9674-3718238 |
Прокладка |
13 |
|
9674-3718243 |
Прокладка |
14 |
|
9674-3718244 |
Прокладка |
15 |
|
9674-3718245 |
Прокладка |
18 |
|
9674-3718251 |
Рычаг |
19 |
|
9674-3718252 |
Скоба |
20 |
|
9674-3718253 |
Пружина |
21 |
|
9674-3718254 |
Ось (Проволока 2,0-ОС ГОСТ 3282-74) |
22 |
|
9693-3718413 |
Прокладка |
23 |
|
9674-3718256 |
Шайба замковая |
24 |
|
9674-3718257 |
Ось |
26 |
|
9693-3718419 |
Фальшпанель |
30 |
|
1/32719/01 |
Винт ТС с крестообразным шлицем 10530 М4-6gх10 |
31 |
|
1/32724/01 |
Винт |
32 |
|
1/09021/21 |
Болт |
34 |
|
1/07940/11 |
Гайка |
35 |
|
1/58962/11 |
Гайка М6-6Н |
37 |
|
1/11953/70 |
Шайба пружинная 4 |
38 |
|
1/05164/70 |
Шайба пружинная 6 |
43 |
|
45 7373 9008 |
Колодка штыревая 02-6,3-04 |
44 |
|
45 7373 9011 |
Колодка штырьевая 02-6,3-06 ОСТ 37.003.032-88 |
45 |
|
45 7373 8004 |
Штырь 03-6,3-12 ОСТ 37.003.032-88 |
46 |
|
45 7373 8006 |
Жгут потолочный левый |
47 |
|
45 7373 8007 |
Жгут освещения номерного знака и мотоотсека |
49 |
|
45 7373 8526 |
Наконечник ф 4,2 ОСТ 37.003.040-81 |
50 |
|
45 7373 8527 |
Наконечник d.5,5 |
51 |
|
45 7373 8554 |
Наконечник d.6,5 |
52 |
|
45 7373 8552 |
Наконечник ф 4,2 ОСТ 37.003.040-81 |
53 |
|
45 7373 8537 |
Наконечник d.6,5 |
54 |
|
А-24-1 |
Лампа |
56 |
|
С2-10-0,5-300 ом |
Резистор С2-10-0,5-300 ом |
57 |
|
45 7373 4498 |
Выключатель 46.3710 |
59 |
|
45 7373 4131 |
Кнопка контроля схемы сигнализации ВК322 |
61 |
|
45 7373 1137 |
Предохранитель 292.3722 |
65 |
|
45 7373 1073 |
Переключатель 51.3709 |
67 |
|
45 73721147 |
Указатель уровня топлива УБ 170 |
70 |
|
ЛВ 211 -329 |
Патрон ЛВ 211 -329 |
72 |
|
45 7374 7274 |
Фонарь контрольной лампы 124.3803 |
73 |
|
45 7374 7279 |
Фонарь контрольной лампы 123.3803 |
74 |
|
КУ 208А 0.336.060 ТУ |
Тиристор симметричный КУ 208А 0.336.060 ТУ |
77 |
|
ПГВА-0,75 |
Провод ПГВА-0,75 |
79 |
|
3,31 ТВ40,4 |
Трубка 3,31 ТВ40,4 |

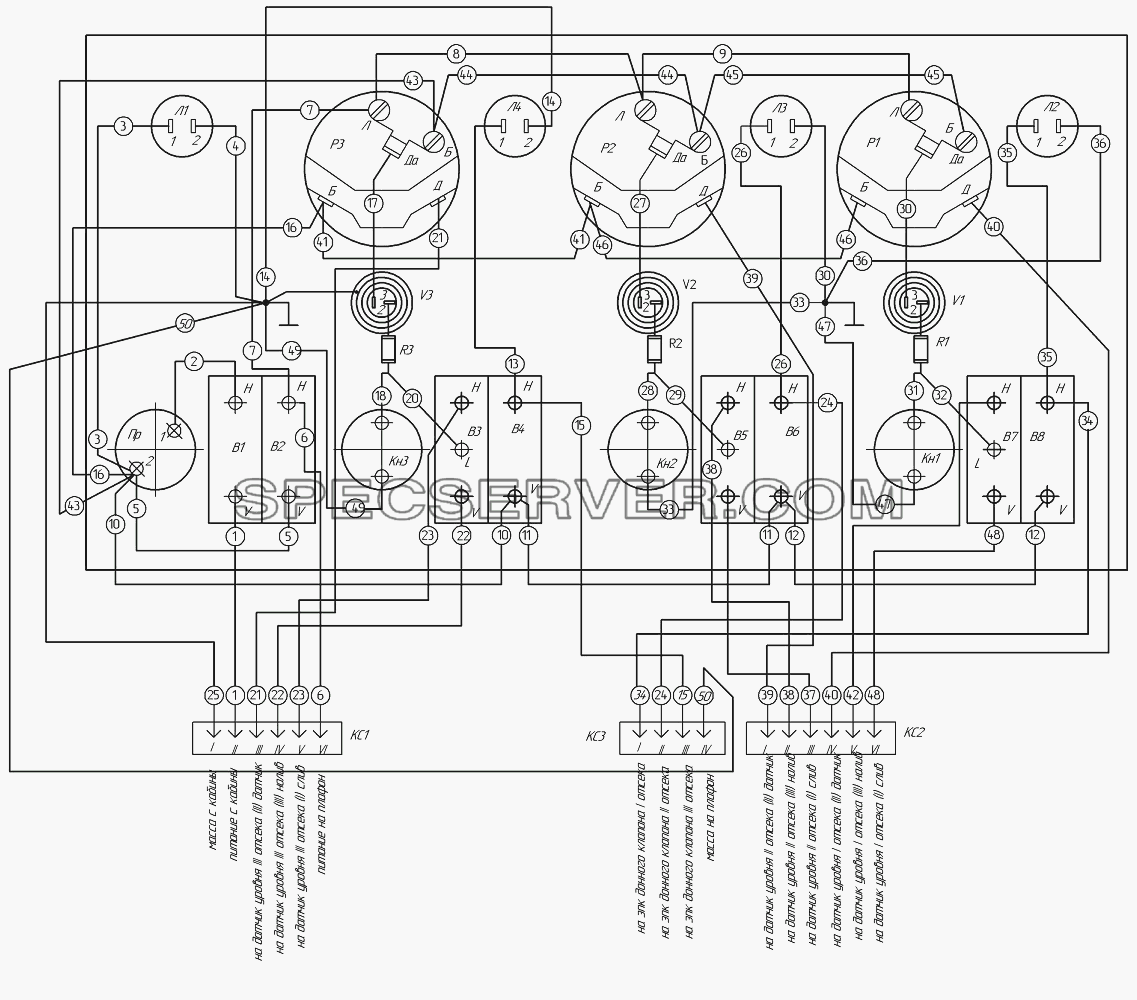

Запчасти: 9693-3718400 Э4 Схема электрическая щитка для НефАЗа-96931-10-07
9693-3718400 Э4 Схема электрическая щитка для НефАЗа-96931-10-07 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
R1, R2, R3 |
Резисторы |
- |
|
V1, V2, V3 |
Тиристоры |
- |
|
В1, В2, В4, В6, В8 |
Выключатель 46.371 ТУ 37.003.1079-81 |
- |
|
ВЗ, В5, В7 |
Переключатель 57.3709 |
- |
|
Кн1,Кн2, Кн3 |
Кнопка контроля сигнализации ВК322 |
- |
|
КС1, КС2 |
Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88 |
- |
|
КСЗ |
Колодка соединительная 0,2-6,3-04 |
- |
|
Л |
Лампа А24-1 ГОСТ 2023-88 |
- |
|
Л1 |
Лампа контроля питания |
- |
|
Л2, ЛЗ, Л4 |
Фонарь контрольной лампы 123.3803 |
- |
|
Пр |
Предохранитель |
- |
|
Р1, Р2, РЗ |
Указатель уровня топлива УБ170 |

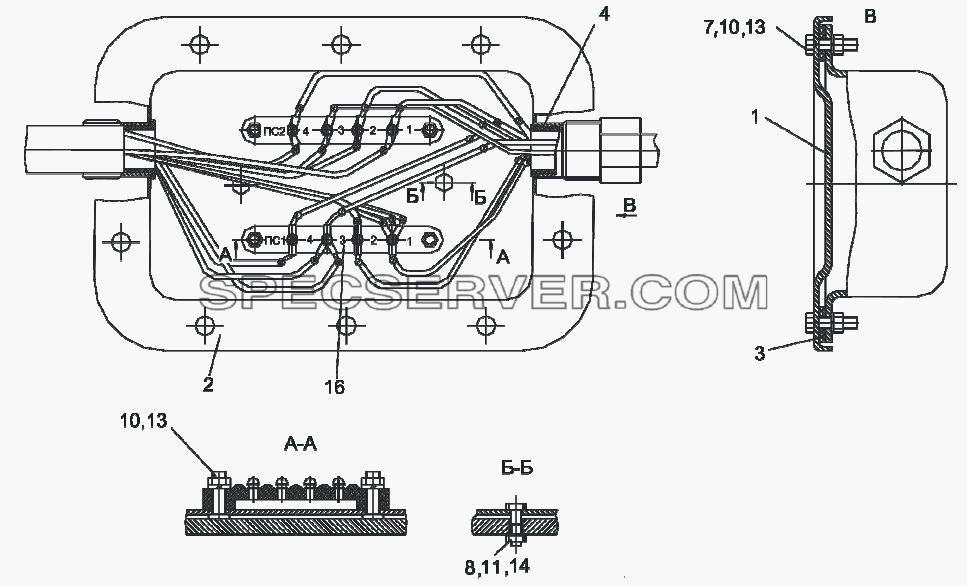

Запчасти: 9693-3719030 Установка коробки соединительной для НефАЗа-96931-10-07
9693-3719030 Установка коробки соединительной для НефАЗа-96931-10-07 (список запасных частей)
Таблица запасных частей

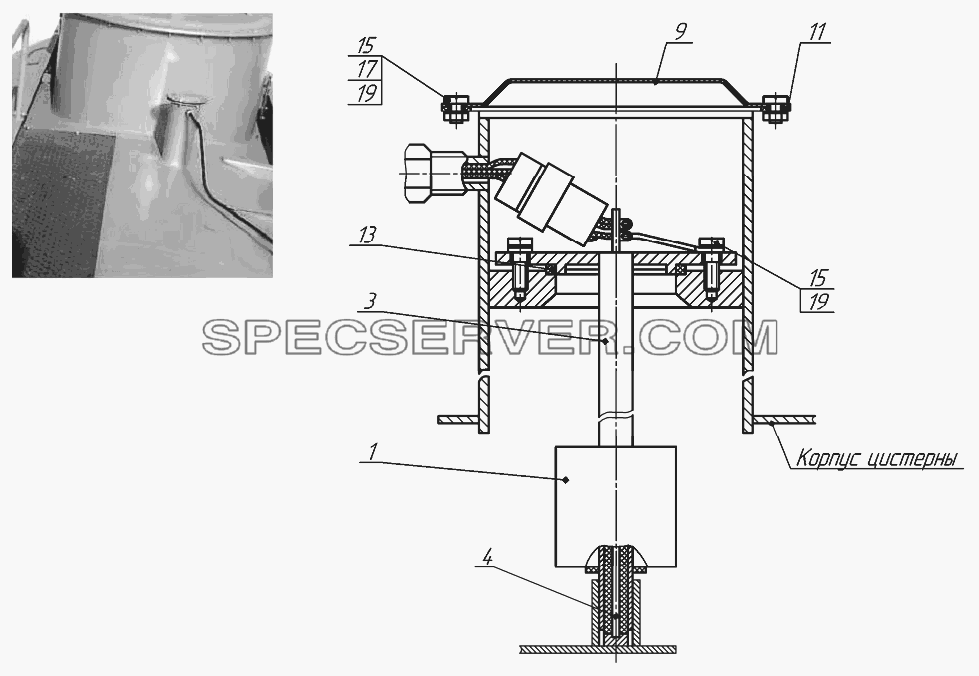

Запчасти: 96742- 3827010 Установка датчика уровня жидкости для НефАЗа-96931-10-07
96742- 3827010 Установка датчика уровня жидкости для НефАЗа-96931-10-07 (список запасных частей)
Таблица запасных частей

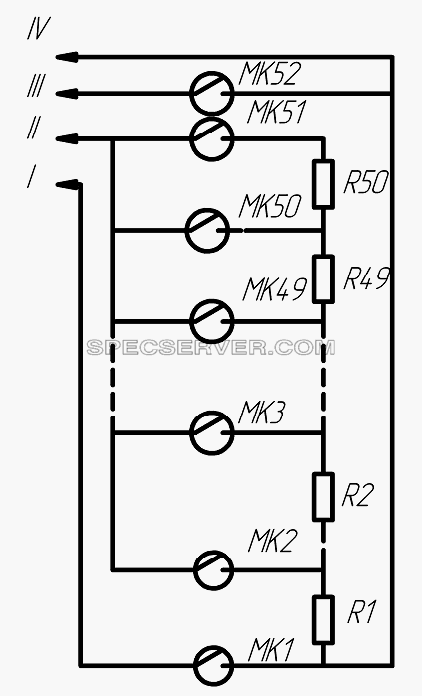

96742- 3827010 ЭЗ Датчик уровня жидкости. Схема электрическая принципиальная для НефАЗа-96931-10-07 (список запасных частей)
96742- 3827010 ЭЗ Датчик уровня жидкости. Схема электрическая принципиальная для НефАЗа-96931-10-07 (список запасных частей)
Таблица запасных частей

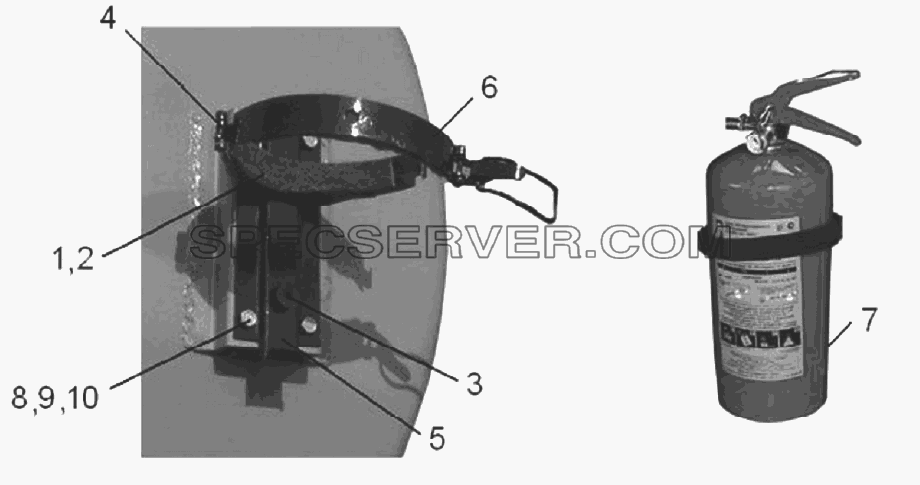

96741-3910165 Установка огнетушителя для НефАЗа-96931-10-07 (список запасных частей)
96741-3910165 Установка огнетушителя для НефАЗа-96931-10-07 (список запасных частей)
Таблица запасных частей
|
