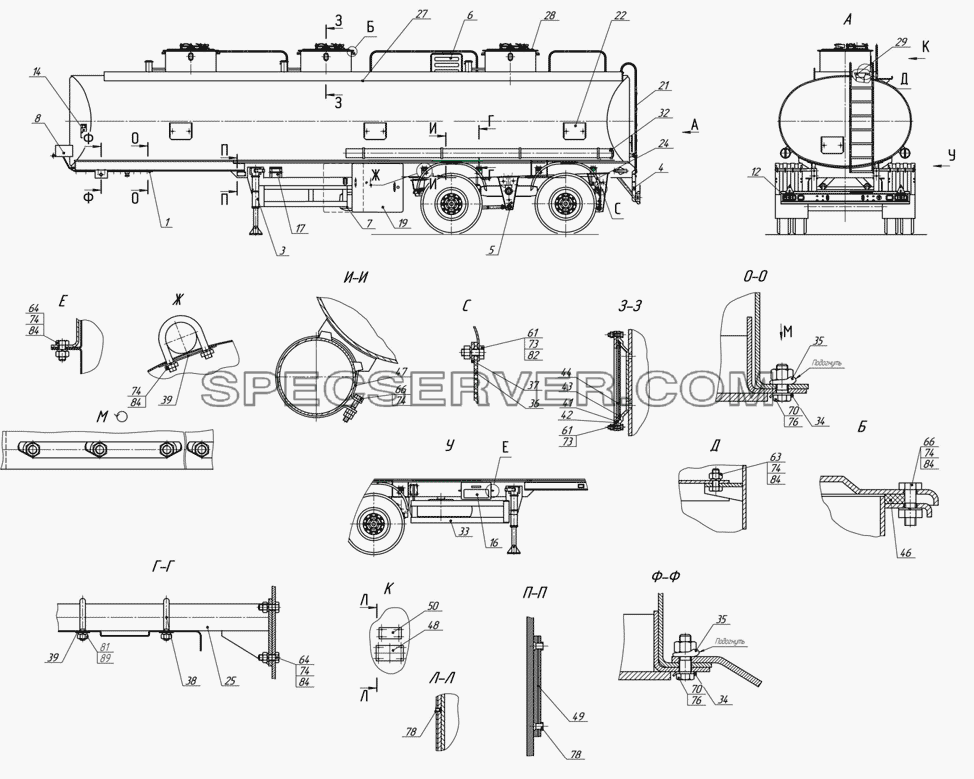

Запчасти: 96891-0000010 (96891-0000011) Полуприцеп-цистерна транспортная для НефАЗа-96891-10

96891-0000010 (96891-0000011) Полуприцеп-цистерна транспортная для НефАЗа-96891-10 (список запасных частей)

96891-0000010 (96891-0000011) Полуприцеп-цистерна транспортная для НефАЗа-96891-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-2704210 Плита опорная в сборе
3 9693-2700001-02 Установка опорных устройств
3 9693-2700001-11 Установка опорного устройства НААСОН S/VF910 №211252
4 9693-2804010 Установка заднего буфера
5 9693-2900012-10 Установка подвески
5 9693-2900012-15 Установка подвески
6 АЦ-10,5-53212-3919035 Установка ящика для песка
7 9693-3105001 Установка запасного колеса
8 9693-3500001-20 Привод пневматических тормозов
12 96891-3700010 Монтаж электрооборудования на полуприцеп
14 96741-3910165 Установка огнетушителя
16 6606-3919010 Ящик ЗИП в сборе
17 96742-3926010 Установка противооткатных упоров
19 96891-01-8000010 Установка технологического оборудования
19 96891-8000050 Установка технологического оборудования
21 96891-8210030 Установка лестницы, поручней и площадки
22 96742-8210090 Установка кронштейнов информационных табличек
24 8602-8511035 Брызговик
25 9693-8511110 Кронштейн крепления брызговика
27 96891-8513020 Корпус цистерны
28 66052-8513110 Крышка горловины
28 66052-8513110-10 Крышка горловины(вариант)
29 66051-8513180 Труба заливная
32 1014037 1/2 Пенал Rоwеко-SINGLЕ
32 9674-8520010-01 Пенал в сборе
33 96891-8530010 Установка боковой защиты
34 96741-2704045 Шайба стопорная
35 96742-2704046 Пластина стопорная
36 5511-8404282 Фартук брызговика
37 5511-8404283 Пластина
38 9674-8511098 Хомут
39 9674-8511099 [1] Серьга
41 96741-8513129 Прокладка
42 96741-8513131 Накладка
43 96741-8513132 Прокладка
44 96741-8513133 Стекло
46 96741-8513176 Прокладка
47 9674-8513474-01 Хомут
48 96741-8513481 Табличка заводская
49 96741-8513484 Табличка информационная
50 96741-8513487 Табличка информационная
61 1/09024/21 Болт М6-6gх20
63 1/59707/21 Болт ТЕМ10х1,25-6gх25
64 1/59709/21 Болт М8х1,25-6gх35
66 1/12347/21 Болт ТЕМ10х1,25-6gх45
70 1/13915/21 Болт ТЕМ16х1,5-6gх45
73 1/58962/11 Гайка М6-6Н
74 1/21647/11 Гайка
76 1/21641/11 Гайка М16х1,5-6Н
78 1/28388/90 Заклепка односторонняя 3х6
82 1/05164/70 Шайба пружинная 6
84 1/05168/70 Шайба пружинная 8

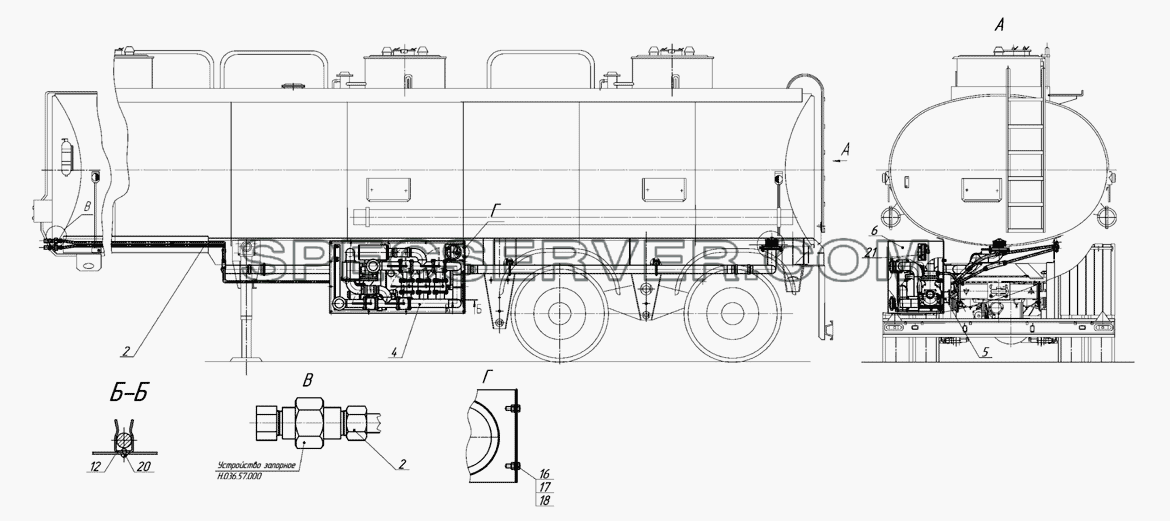

Запчасти: 96891-01-8000010 Установка технологического оборудования (с насосом) для НефАЗа-96891-10

96891-01-8000010 Установка технологического оборудования (с насосом) для НефАЗа-96891-10 (список запасных частей)

96891-01-8000010 Установка технологического оборудования (с насосом) для НефАЗа-96891-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
2 96891-01-1922010 Установка маслопроводов
4 96891-01-8000050 Установка сливо-наливного устройства
5 96931-8020010-02 Установка системы управления нижними клапанами
6 96931-8027010-03 Установка шкафа арматурного
12 9674-8000412 Скоба
16 1/09024/21 Болт М6-6gх20
17 1/58962/11 Гайка М6-6Н
18 1/05164/70 Шайба пружинная 6
20 1/04274/00 Заклепка 4х8
21 ЗУ-1.021 Заземляющее устройство РИВП.453895.006 ТУ

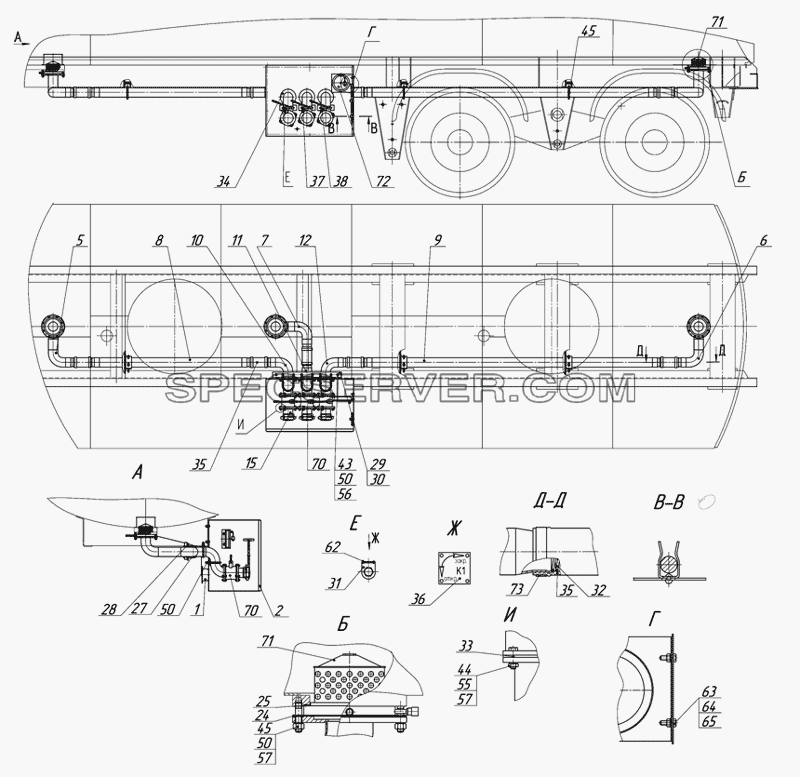

Запчасти: 96891-8000050 Установка технологического оборудования (без насоса) для НефАЗа-96891-10

96891-8000050 Установка технологического оборудования (без насоса) для НефАЗа-96891-10 (список запасных частей)

96891-8000050 Установка технологического оборудования (без насоса) для НефАЗа-96891-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- Клей 88нп Клей 88нп ТУ 38-105.540-85
1 96931-8020010-02 Установка системы управления нижними клапанами
2 96931-8027010-02 Установка шкафа арматурного
5 96891-8000070 [ Трубопровод
6 96891-8000075 Трубопровод
7 96891-8000100 Отвод
8 96891-8000080 Трубопровод
9 96891-8000150 Трубопровод
10 96931-8000090-02 Трубопровод левый
11 96931-8000100-02 Трубопровод
12 96931-8000110-02 Трубопровод правый
15 66061-8000250 Патрубок в сборе
24 66052-01-8000057-30 Прокладка
25 66052-01-8000058-30 Прокладка
27 96741-8000415 Хомут
28 96742-8000416 Прокладка
29 96931-8000345-06 Кронштейн
30 96931-8000346-06 Прокладка
31 66065-01-8000054-01 Стойка
32 96742-8000045 Пружина
33 96741-8000264 Прокладка
34 96741-8027012 Прокладка
35 8602-8000015-10 Рукав
36 66065-01-3903101 Табличка информационная
37 66065-01-3903102 Табличка информационная
38 66065-01-3903103 Табличка информационная
43 1/55404/21 Болт ТЕМ12-6gх30
44 1/58405/31 Болт ТЕМ16х1,5-6gх50
45 1/35301/21 Шпилька М12х1,25-6gх18х30
50 1/61015/11 Гайка М12х1,25-6Н
55 1/21641/11 Гайка М16х1,5-6Н
56 1/05170/70 Шайба пружинная 12
57 1/051737/73 Шайба пружинная 16
62 1/05315/01 Заклепка 3х8
63 Болт ТЕМ6-6gх20 Болт ТЕМ6-6gх20 (поступает в комплекте ЗУ)
64 Гайка ЕМ6-6Н Гайка ЕМ6-6Н (в комплекте ЗУ-1.021)
65 6 Шайба пружинная
70 3004015044 Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001
71 ДКП-90 Клапан донный пневматический ДКП-90
72 ЗУ-1.021А Заземляющее устройство РИВП453895006 ТУ
73 АВА SS 2343/АISI 316 Скоба 86-91 АВА SS 2343/АISI 316

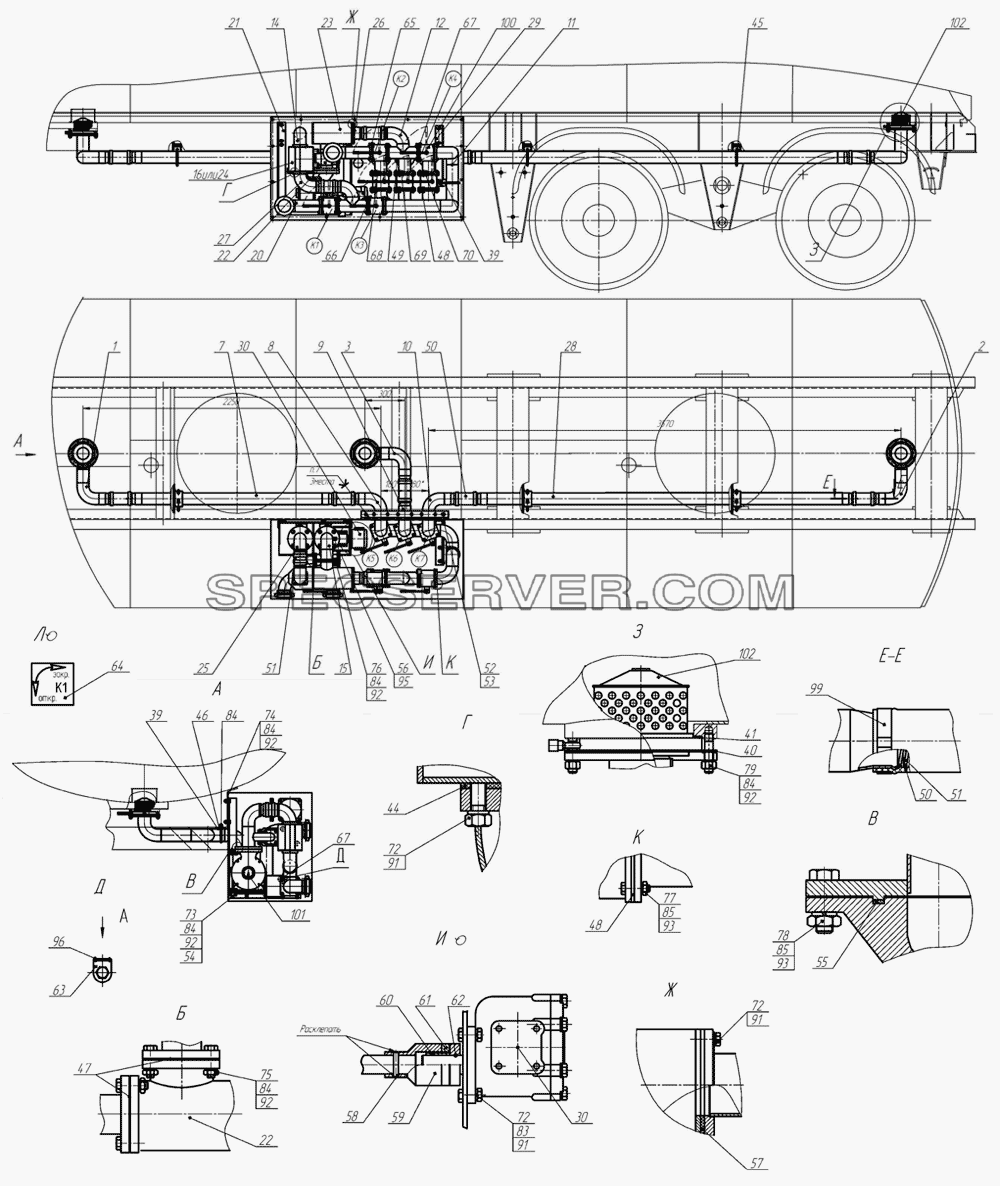

96891-01-8000050 Установка технологического оборудования (с насосом) для НефАЗа-96891-10 (список запасных частей)

96891-01-8000050 Установка технологического оборудования (с насосом) для НефАЗа-96891-10 (список запасных частей)

96891-01-8000050 Установка технологического оборудования (с насосом) для НефАЗа-96891-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96891-8000070 Трубопровод
2 96891-8000075 Трубопровод
3 96891-8000100 Отвод
7 96891-8000080 Трубопровод
8 96931-8000070-03 Трубопровод левый
9 96931-8000080-03 Трубопровод
10 96931-8000090-03 Трубопровод правый
11 96931-8000110-03 Коллектор
12 96931-8000100-03 Тройник
14 96931-8000130-03 Отвод
15 96931-8000140-03 Трубопровод
16 66061-01-8000130 Отвод
20 96931-8000220-03 Отвод в сборе
21 96931-8000170-03 Кронштейн насоса
22 6606-8026200 Клапан предохранительный
23 96741-01-8029010 Фильтр
24 66065-8000300-15 Охладитель масла
25 96931-8000150-03 Трубопровод
26 96931-8000160-03 Патрубок
27 96931-8000200-03 Отвод
28 96891-8000150 Трубопровод
29 96891-01-8000300 Кронштейн крепления трубопровода
30 ГМШ 32-3-Л-00 Гидромотор шестеренный левого вращения
39 66052-8000417 Прокладка
40 66052-01-8000057-30 Прокладка
41 66052-01-8000058-30 Прокладка
44 6606-8000203 Прокладка
45 96741-8000414 Прокладка
46 96741-8000415 Хомут
47 6606-8000124 Прокладка
48 96741-8000264 Прокладка
49 96741-8027012 Прокладка
50 8602-8000015-10 Рукав
51 96742-8000045 Пружина
52 96742-8000345-06 Кронштейн
53 96742-8000346-06 Прокладка
54 96741-01-8000055 Прокладка
55 96741-01-8000052 Прокладка
56 96742-01-8000058 Пробка
57 96741-01-8000056 Прокладка
58 96741-01-8000058 Штифт
59 9676-8000413 Полу муфта
60 5511-4202062-20 Полумуфта
61 5511-4202064 Компенсатор
62 5511-4202081 Кольцо стопорное
63 66065-01-8000054-01 Стойка
64 66065-01-3903101 Табличка информационная
65 66065-01-3903102 Табличка информационная
66 66065-01-3903103 Табличка информационная
67 66065-01-3903104 Табличка информационная
68 66065-01-3903105 Табличка информационная
69 66065-01-3903106 Табличка информационная
70 66065-01-3903107 Табличка информационная
72 1/13438/31 Болт ТЕМ10х1,25-6gх50
73 1/55404/21 Болт ТЕМ12-6gх30
74 1/55406/21 Болт М12х1,25-6gх40
75 1/55407/21 Болт ТЕМ12х1,25-6gх45
76 1/55408/21 Болт ТЕМ12х1,256gх50
77 1/58405/31 Болт ТЕМ16х1,5-6gх50
78 1/59811/21 Болт ТЕМ16х1,5-6gх60
79 1/35301/21 Шпилька М12х1,25-6gх18х30
83 1/21647/11 Гайка
84 1/61015/11 Гайка М12х1,25-6Н
85 1/21641/11 Гайка М16х1,5-6Н
91 1/05168/70 Шайба пружинная 8
92 1/05170/70 Шайба пружинная 12
93 1/05172/70 Шайба пружинная 16
95 006-009-19-2-2 Кольцо 006-009-19-2-2 ГОСТ 9833-73
96 1/05315/01 Заклепка 3х8
99 АВА SS 2343/АISI 316 Скоба 86-91 АВА SS 2343/АISI 316
100 3004015044 Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001
101 3004031001 Насос самовсасывающий 1СВН-80А-Л-У2 ТУ26-06-1551-89
102 ДКП-90 Клапан донный пневматический ДКП-90

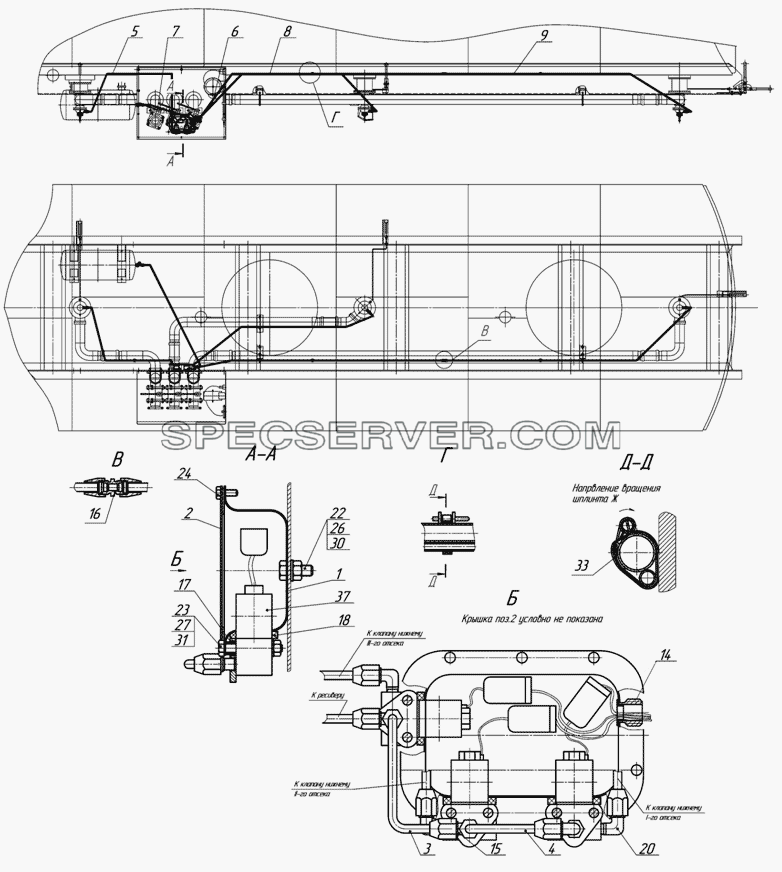

96891-8020010-02 Установка системы управления нижними клапанами для НефАЗа-96891-10 (список запасных частей)

96891-8020010-02 Установка системы управления нижними клапанами для НефАЗа-96891-10 (список запасных частей)

96891-8020010-02 Установка системы управления нижними клапанами для НефАЗа-96891-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96742-8020050 Корпус
2 96742-8020060 Крышка
3 96931-8020070-02 Трубка воздуховодная
4 96931-8020080-02 Трубка воздуховодная
5 96931-8020090-02 Трубка воздуховодная
6 96931-8020100-02 Трубка воздуховодная
7 96931-8020130-02 Трубка воздуховодная
8 96931-8020140-02 Трубка воздуховодная
9 96931-8020150-02 Трубка воздуховодная
14 9674-3719017 Втулка
15 55102-8607115 Тройник ввертной угловой 1/8”
16 96741-01-8020102 Штуцер проходной
17 96741-8020011 Втулка
18 96741-8020012 Прокладка
19 853973 Штуцер проходной
20 853965 Угольник ввертной
22 1/59707/21 Болт ТЕМ10х1,25-6gх25
23 1/60443/21 Болт ТЕМ8-6gх55
24 1/09022/21 Болт М6-6gх16
26 1/21647/11 Гайка
27 1/61008/11 Гайка М8
30 1/05168/70 Шайба пружинная 8
31 1/05166/70 Шайба пружинная 8
33 1/02908/90 Хомут 40
37 Л.30.131.06.000.24В Клапан электромагнитный Л.30.131.06.000.24В

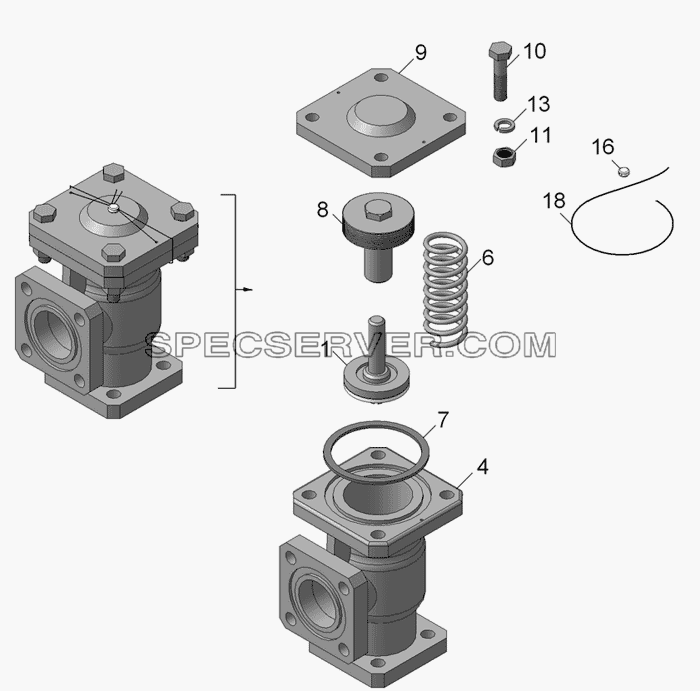

6606-8026200 Клапан предохранительный для НефАЗа-96891-10 (список запасных частей)

6606-8026200 Клапан предохранительный для НефАЗа-96891-10 (список запасных частей)

6606-8026200 Клапан предохранительный для НефАЗа-96891-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6606-8026201 Клапан
4 6606-8026210 Корпус
6 6606-8026212 Пружина
7 96741-01-8026214 Прокладка
8 6606-8026215 Винт регулировочный
9 96741-01-8026216 Крышка
10 1/55408/21 Болт ТЕМ12х1,256gх50
11 1/61015/11 Гайка М12х1,25-6Н
13 1/05170/70 Шайба пружинная 12
16 32.68-84 Пломба ОСТ
18 3282-74 Проволока ГОСТ
