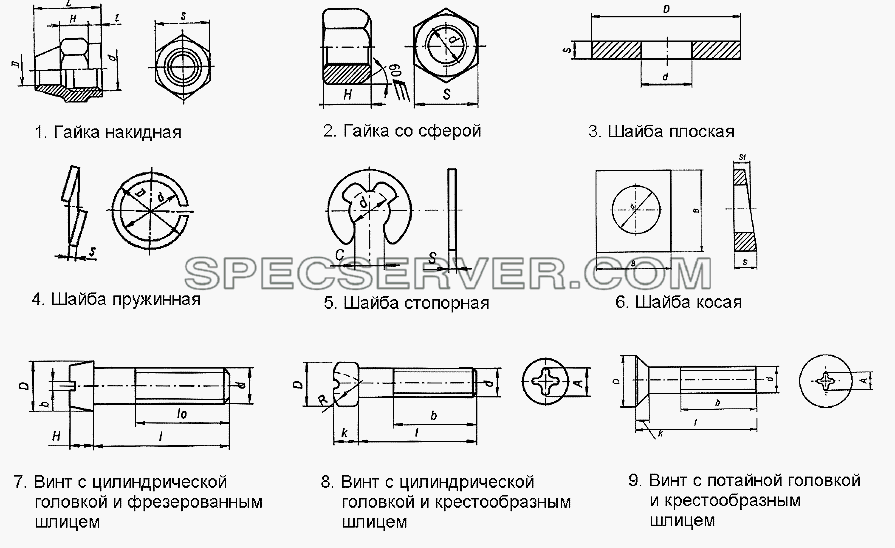

Запчасти: Гайки, шайбы, винты для НефАЗа-96741
Гайки, шайбы, винты для НефАЗа-96741 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
864813-П29 |
Гайка накидная |
2 |
|
853517-П29 |
Гайка М22х1,5-6Н |
3 |
|
1/05194/01 |
Шайба 6х15х1,5 |
3 |
|
1/05196/01 |
Шайба плоская 8х17 |
3 |
|
1/05200/01 |
Шайба |
3 |
|
1/05201/01 |
Шайба плоская 14х26 |
3 |
|
1/05202/01 |
Шайба плоская 16х28 |
3 |
|
1/05204/01 |
Шайба плоская 20х35 |
3 |
|
1/05206/01 |
Шайба 24х42 |
3 |
|
1/26386/01 |
Шайба плоская 10х18 |
3 |
|
1/26427/01 |
Шайба 8х12х1 |
3 |
|
1/26444/01 |
Шайба 6х15х1 |
4 |
|
1/05164/70 |
Шайба пружинная 6 |
4 |
|
1/05166/77 |
Шайба пружинная 8 |
4 |
|
1/05168/70 |
Шайба пружинная 8 |
4 |
|
1/05170/77 |
Шайба пружинная 12 |
4 |
|
1/05171/77 |
Шайба пружинная 14 |
4 |
|
1/05172/77 |
Шайба пружинная 16 |
4 |
|
1/05174/77 |
Шайба пружинная 20 |
4 |
|
1/11953/70 |
Шайба пружинная 4 |
4 |
|
1/11954/70 |
Шайба пружинная 5 |
4 |
|
252142 |
Шайба пружинная 22Т ОСТ37.001.115-75 |
4 |
|
252164 |
Шайба 27Л ОСТ37.001.115-75 |
4 |
|
252165 |
Шайба пружинная 30 ОСТ37.001.115-75 |
5 |
|
1/10880/76 |
Шайба стопорная 9х18,5 |
6 |
|
Шайба косая |
Шайба косая (d1=16, d=18, В=30, S=7,3, S1=5,7) |
7 |
|
1/03747/01 |
Винт |
7 |
|
1/03893/01 |
Винт ТС с цилиндрической головкой и фрезерованным шлицем М5-6gх10 |
8 |
|
1/32719/01 |
Винт ТС с крестообразным шлицем 10530 М4-6gх10 |
8 |
|
1/32721/01 |
Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14 |
8 |
|
1/32724/01 |
Винт |
8 |
|
1/32742/01 |
Винт М5 |
8 |
|
1/32762/01 |
Винт ТС с крестообразным шлицем М6-6gх16 |
8 |
|
1/32801/01 |
Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45 |
9 |
|
1/33004/01 |
Винт ТС с потайной головкой крестообразным шлицем М5-6gх45 |
9 |
|
853352 |
Винт М10х1,25-6gх25 |

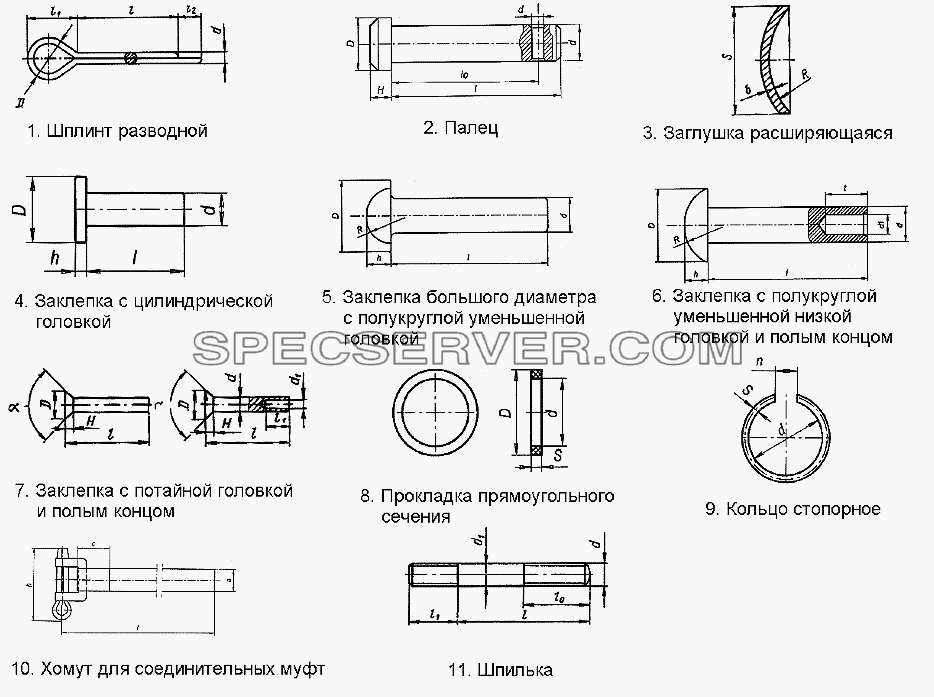

Запчасти: Прочее для НефАЗа-96741
Прочее для НефАЗа-96741 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
1/07336/01 |
Шплинт 2,7х25 |
1 |
|
1/07338/01 |
Шплинт разводной 4х40 |
1 |
|
1/07342/01 |
Шплинт разводной 2х15 |
1 |
|
1/07344/01 |
Шплинт разводной 2,3х25 |
1 |
|
1/07346/01 |
Шплинт разводной 3х30 |
1 |
|
1/07350/01 |
Шплинт разводной 5х50 |
1 |
|
1/07964/01 |
Шплинт разводной 3х20 |
1 |
|
1/07969/01 |
Шплинт разводной 4х25 |
1 |
|
1/07972/01 |
Шплинт 5х30 |
1 |
|
1/07974/11 |
Шплинт 5х40 |
1 |
|
1/07979/01 |
Шплинт 6х60 |
1 |
|
1/07983/01 |
Шплинт разводной 6х40 |
1 |
|
1/07985/01 |
Шплинт разводной 6х50 |
2 |
|
260087 |
Палец 12х35 ОСТ37.001.163-75 |
2 |
|
260088 |
Палец 12х38 ОСТ 37.001.163-79 |
3 |
|
1/05186/01 |
Заглушка 16 |
4 |
|
1/04274/00 |
Заклепка 4х8 |
4 |
|
253895 |
Заклепка 6х18 ОСТ37.001.155-75 |
5 |
|
256872 |
Заклепка большого диаметра с полукруглой уменьшенной головкой (d=12, D=19, l=32, h=7,2, R=9,8) |
6 |
|
1/37637/00 |
Заклепка 3х4 |
7 |
|
853658П |
Заклепка с потайной головкой и полым концом (d=8, d1=5, D=16, l=12, l1=4, Н=2,5, а=120°) |
8 |
|
1/02634/60 |
Прокладка 22х28х1,5 |
9 |
|
1/34013/76 |
Кольцо стопорное проволочное Двн=23.2мм |
10 |
|
1/02906/90 |
Хомут 40 |
11 |
|
1/35301/21 |
Шпилька М12х1,25-6gх18х30 |
11 |
|
853308 |
Шпилька |
11 |
|
Шпилька |
Шпилька (d=М12х1,25, d1=12, l=100, l1=30, l0=30) |
|
