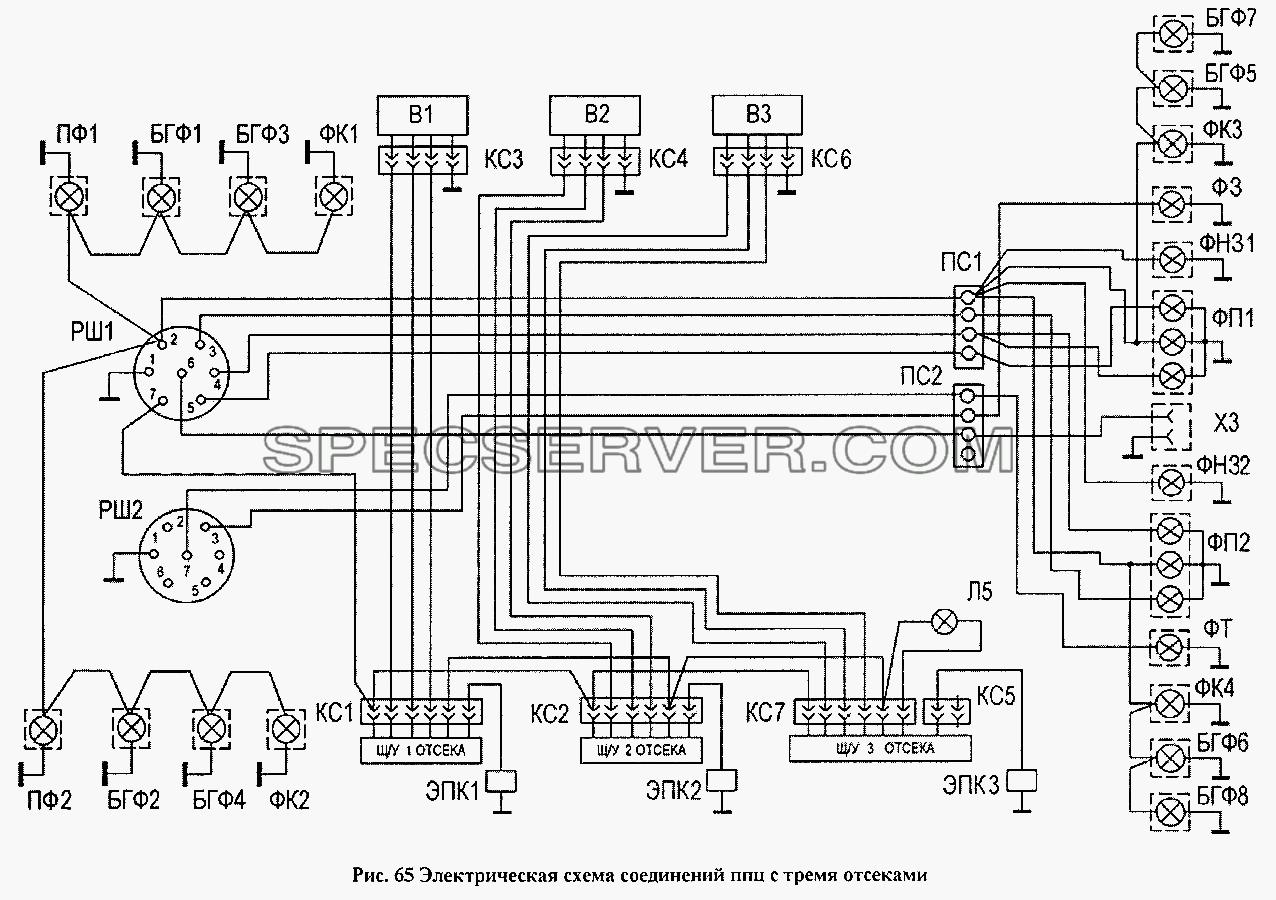

Запчасти: Электрическая схема соединений ППЦ с тремя отсеками для НефАЗа-96741

Электрическая схема соединений ППЦ с тремя отсеками для НефАЗа-96741 (список запасных частей)

Электрическая схема соединений ППЦ с тремя отсеками для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- БГФ1 Боковой габаритный фонарь 431.3731010
- БГФ2 Боковой габаритный фонарь 431.3731010
- БГФ3 Боковой габаритный фонарь 431.3731010
- БГФ4 Боковой габаритный фонарь 431.3731010
- БГФ5 Боковой габаритный фонарь 431.3731010
- БГФ6 Боковой габаритный фонарь 431.3731010
- БГФ7 Боковой габаритный фонарь 431.3731010
- БГФ8 Боковой габаритный фонарь 431.3731010
- В1 Выключатель питания
- В2 Выключатель освещения
- В3 Датчик предельного уровня
- КС1 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- КС2 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- КС3 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- КС4 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- КС5 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- КС6 Колодка соединительная
- КС7 Колодка соединительная
- Л5 Лампа освещения шкафа арматурного
- ПС1 Панель соединительная
- ПС2 Панель соединительная
- ПФ1 Передний фонарь 16.3712
- ПФ2 Передний фонарь 16.3712
- РШ1 Розетка штепсельная ПС325-100, ПС326-100
- РШ2 Розетки штепсельная ПС325-100, ПС326-100
- Ф3 Фонарь заднего хода 211.3711
- ФК1 Контурный фонарь 361.3731
- ФК1 Контурный фонарь 361.3731
- ФК2 Контурный фонарь 361.3731
- ФК2 Контурный фонарь 361.3731
- ФК3 Контурный фонарь 361.3731
- ФК3 Контурный фонарь 361.3731
- ФК4 Контурный фонарь 361.3731
- ФК4 Контурный фонарь 361.3731
- ФН31 Фонарь освещения номерного знака ФП134-Б
- ФН32 Фонарь освещения номерного знака ФП134-Б
- ФП1 Задний фонарь ФП133-АБ
- ФП2 Задний фонарь ФП133-АБ
- ФТ Противотуманный фонарь 241.3716
- Х3 Розетка переносной лампы ПС400
- ЭПК1 Клапан электромагнитный
- ЭПК2 Клапан электромагнитный
- ЭПК3 Клапан электромагнитный

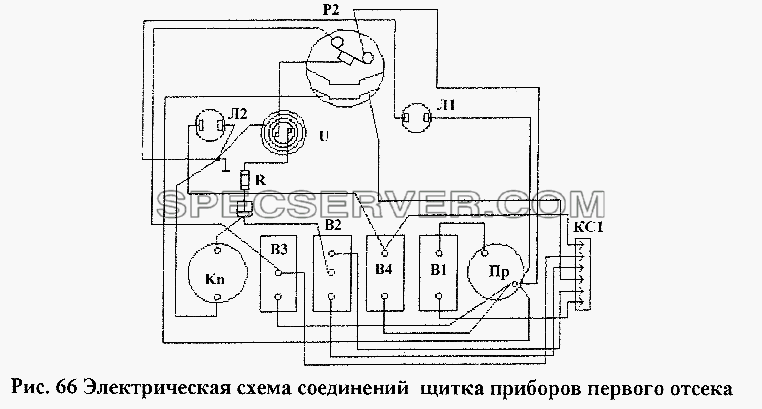

Запчасти: Электрическая схема соединений щитка приборов первого отсека для НефАЗа-96741

Электрическая схема соединений щитка приборов первого отсека для НефАЗа-96741 (список запасных частей)

Электрическая схема соединений щитка приборов первого отсека для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- R Резистор
- U Тиристор
- В1 Выключатель питания
- В2 Выключатель освещения
- В3 Датчик предельного уровня
- В4 Выключатель ЭПК
- Кn Кнопка контроля
- КС1 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- Л1 Лампа контроля питания
- Л2 Лампа контроля открытия нижнего клапана
- Пр Предохранитель
- Р2 Указатель уровня

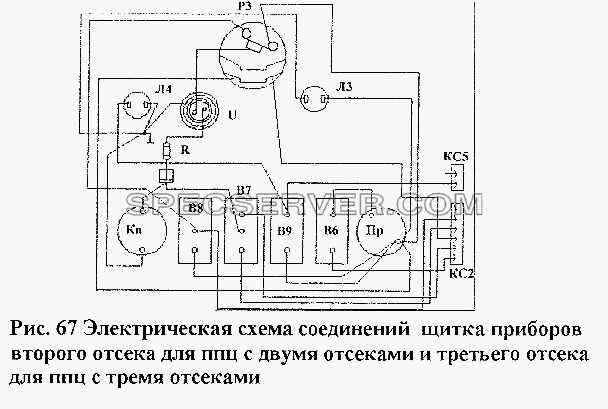

Запчасти: Электрическая схема соединений щитка приборов второго отсека для ППЦ с двумя отсеками и третьего отсека для ППЦ с тремя отсеками для НефАЗа-96741

Электрическая схема соединений щитка приборов второго отсека для ППЦ с двумя отсеками и третьего отсека для ППЦ с тремя отсеками для НефАЗа-96741 (список запасных частей)

Электрическая схема соединений щитка приборов второго отсека для ППЦ с двумя отсеками и третьего отсека для ППЦ с тремя отсеками для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- R Резистор
- U Тиристор
- В6 Выключатель питания
- В7 Переключатель режима работ
- В8 Выключатель освещения
- В9 Выключатель ЭПК
- Кn Кнопка контроля
- КС2 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- КС5 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- Л3 Лампа контроля питания
- Л4 Лампа контроля открытия нижнего клапана
- Пр Предохранитель
- Р3 Указатель уровня

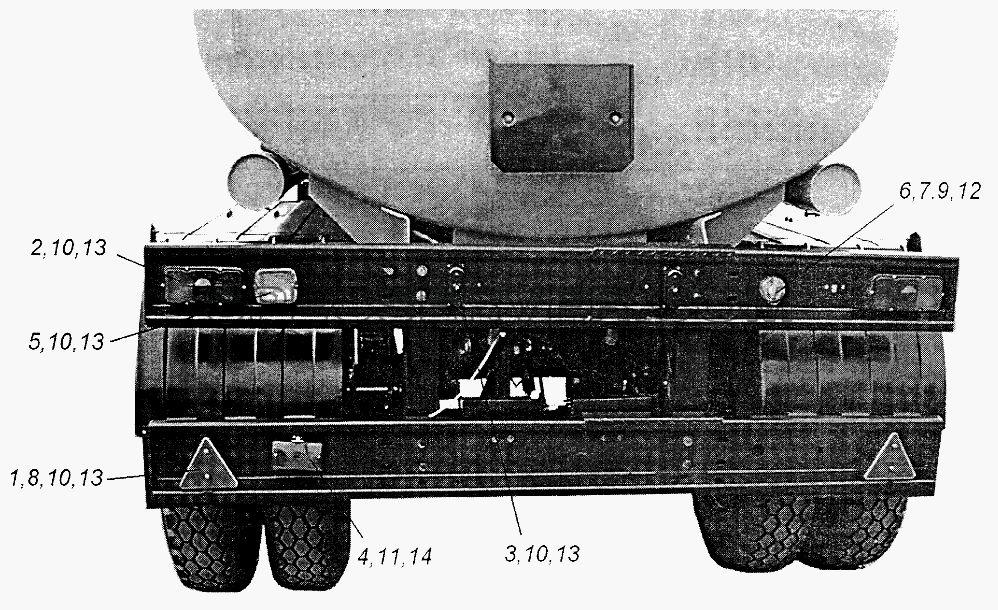

Запчасти: Установка задних фонарей 96741-3716010 для НефАЗа-96741

Установка задних фонарей 96741-3716010 для НефАЗа-96741 (список запасных частей)

Установка задних фонарей 96741-3716010 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 ФП-401Б ТУ37.003.079-80 Световозвращатель ФП-401Б ТУ37.003.079-80
2 ФП133-АБ ТУ 37.003.675-78 Фонарь задний ФП133-АБ ТУ 37.003.675-78
3 ФП134-Б ТУ37.003.675-78 Фонарь номерного знака ФП134-Б ТУ37.003.675-78
4 241.3716 ТУ37.003.1104-82 Задний противотуманный фонарь 241.3716 ТУ37.003.1104-82
5 211.3711 ТУ37.003.675-82 Фонарь заднего хода 211.3711 ТУ37.003.675-82
6 400 ТУ37.003.228-78 Розетка ПС
7 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
8 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
9 1/58964/11 Гайка М5-6Н
10 1/58962/11 Гайка М6-6Н
11 1/68008/11 Гайка ЕМ8-6Н
12 1/11954/70 Шайба пружинная 5
13 1/05164/70 Шайба пружинная 6
14 1/05166/70 Шайба пружинная 8

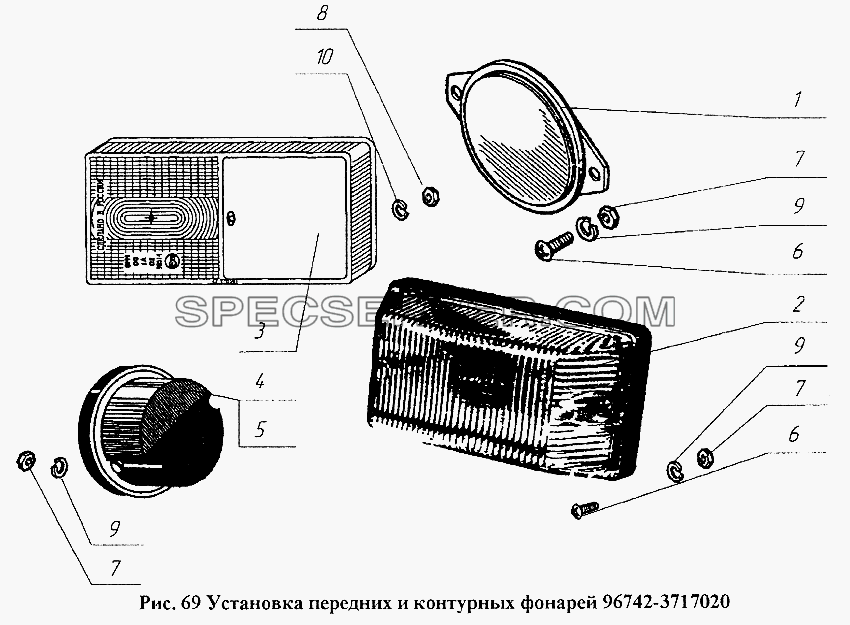

Установка передних и контурных фонарей 96742-3717020 для НефАЗа-96741 (список запасных частей)

Установка передних и контурных фонарей 96742-3717020 для НефАЗа-96741 (список запасных частей)

Установка передних и контурных фонарей 96742-3717020 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 ФП-315 ТУ37.003.079-80 Световозвращатель ФП-315 ТУ37.003.079-80
2 16.3712 ГОСТ 6964-72 Фонарь передний 16.3712 ГОСТ 6964-72
3 [431.3731010] Боковой габаритный фонарь 431.3731010
4 [361.3731] Контурный фонарь передний 361.3731
5 [381.3731] Контурный фонарь задний 381.3731
6 1/32742/01 Винт М5
7 1/58964/11 Гайка М5-6Н
8 1/58962/11 Гайка М6-6Н
9 1/11954/70 Шайба пружинная 5
10 1/05164/70 Шайба пружинная 6

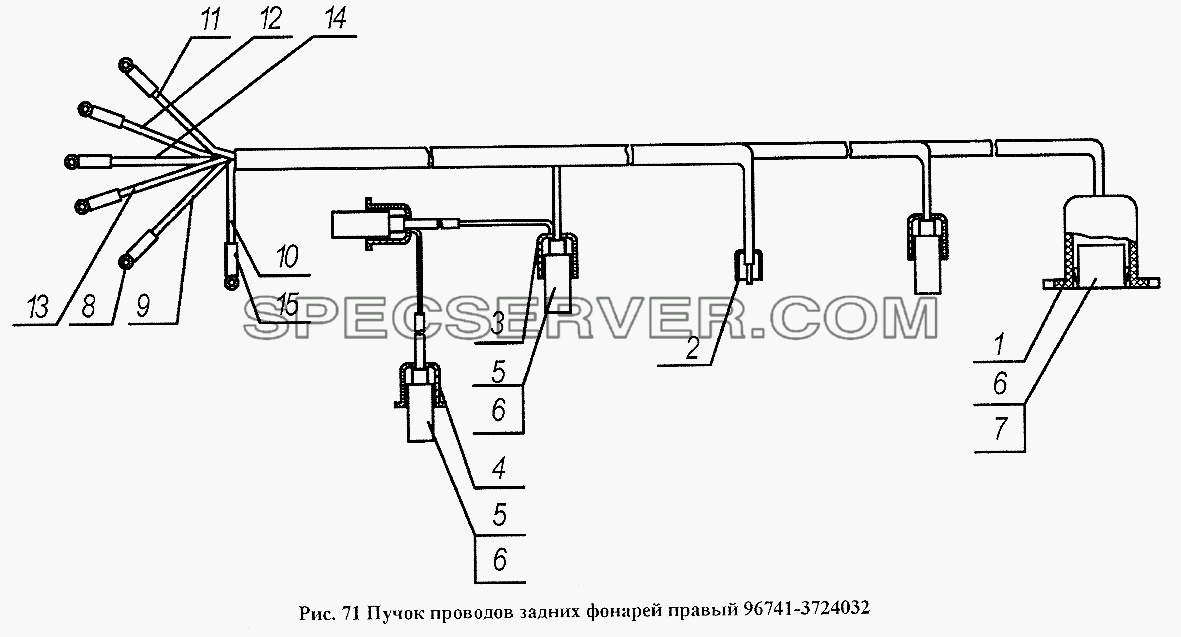

Пучок проводов задних фонарей правый 96741-3724032 для НефАЗа-96741 (список запасных частей)

Пучок проводов задних фонарей правый 96741-3724032 для НефАЗа-96741 (список запасных частей)

Пучок проводов задних фонарей правый 96741-3724032 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-3716017 Чехол защитный
2 5320-3723111 Чехол защитный
3 5320-3724059 Штырь 03-6,3-12
4 66052-3731014 Чехол бокового фонаря
5 [0,2-6,3-01 ОСТ37.003.032-88] Колодка гнездовая 0,2-6,3-01 ОСТ37.003.032-88
6 [0,2-6,3-04 ОСТ37.003.032-88] Колодка штыревая 0,2-6,3-04 ОСТ37.003.032-88
7 0,3-6,3-12 ОСТ 37.003.032-88 Гнездо
8 [ОСТ37.003.040-81 (d=5,5)] Наконечник ОСТ37.003.040-81 (d=5,5)
9 ПГВА-1.0 ТУ16-К81-01-87 Фиолетовый (L=2,25 м) Провод ПГВА-1.0 ТУ16-К81-01-87 Фиолетовый (L=2,25 м)
10 ПГВА-1.0 ТУ16-К81-01-87 розовый (L=245 м) Провод ПГВА-1.0 ТУ16-К81-01-87 розовый (L=245 м)
11 ПГВА-1.0 ТУ16-К81-01-87 коричневый (L=3,7 м) Провод ПГВА-1.0 ТУ16-К81-01-87 коричневый (L=3,7 м)
12 ПГВА-1.0 ТУ16-К81-01-87 коричневый (L=1,95 м) Провод ПГВА-1.0 ТУ16-К81-01-87 коричневый (L=1,95 м)
13 ПГВА-1.0 ТУ16-К81-01-87 оранжевый (L=2,65м) Провод ПГВА-1.0 ТУ16-К81-01-87 оранжевый (L=2,65м)
14 ПГВА-1.0 ТУ16-К81-01-87 синий (L=2,65 м) Провод
15 Трубка 3,31 ТВ -40,4 белая Трубка 3,31 ТВ -40,4 белая высшего сорта ГОСТ19034-82 (L=4,1м)
16 ЛВ40-230 ГОСТ17617-72 Лента
