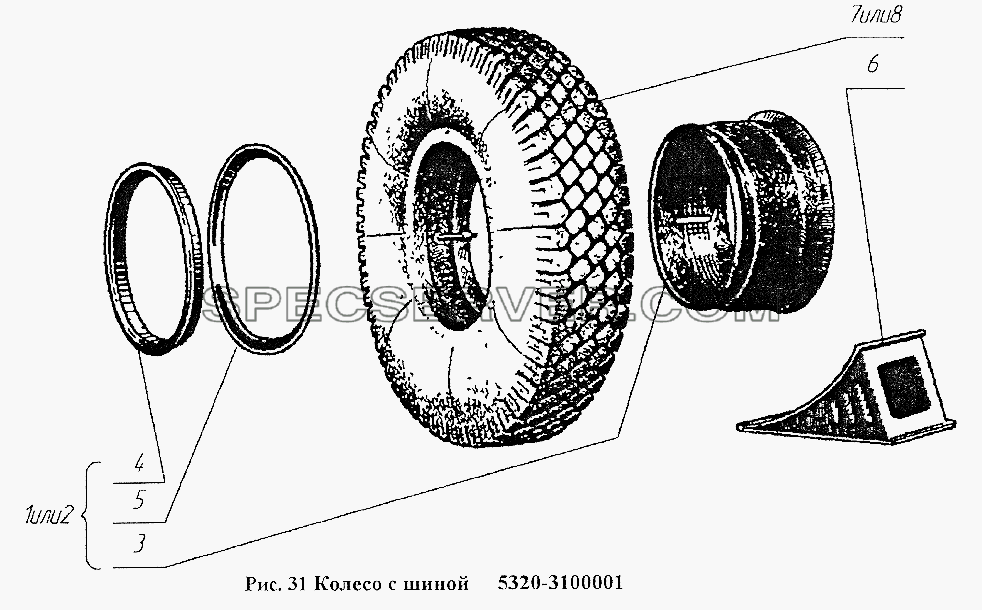

Запчасти: Колесо с шиной 5320-3100001 для НефАЗа-96741

Колесо с шиной 5320-3100001 для НефАЗа-96741 (список запасных частей)

Колесо с шиной 5320-3100001 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-3101012 Колесо бездисковое 7.0-20
2 349-3101012-02 Колесо бездисковое 7.0-20
3 5320-3101020 Обод колеса 7.0-20
4 5320-3101026 Кольцо замочное
5 5320-3101027 Кольцо бортовое
6 9674-3927010 Упор противооткатный
7 260-508 серии Ех-20 ТУ38.004.255-76 Шина
7 9,00R20 ГОСТ5513-86 Шина
8 260-508 серии Ех-20 ТУ38.004.255-76 Шина
8 9,0020 ГОСТ5513-86 Шина

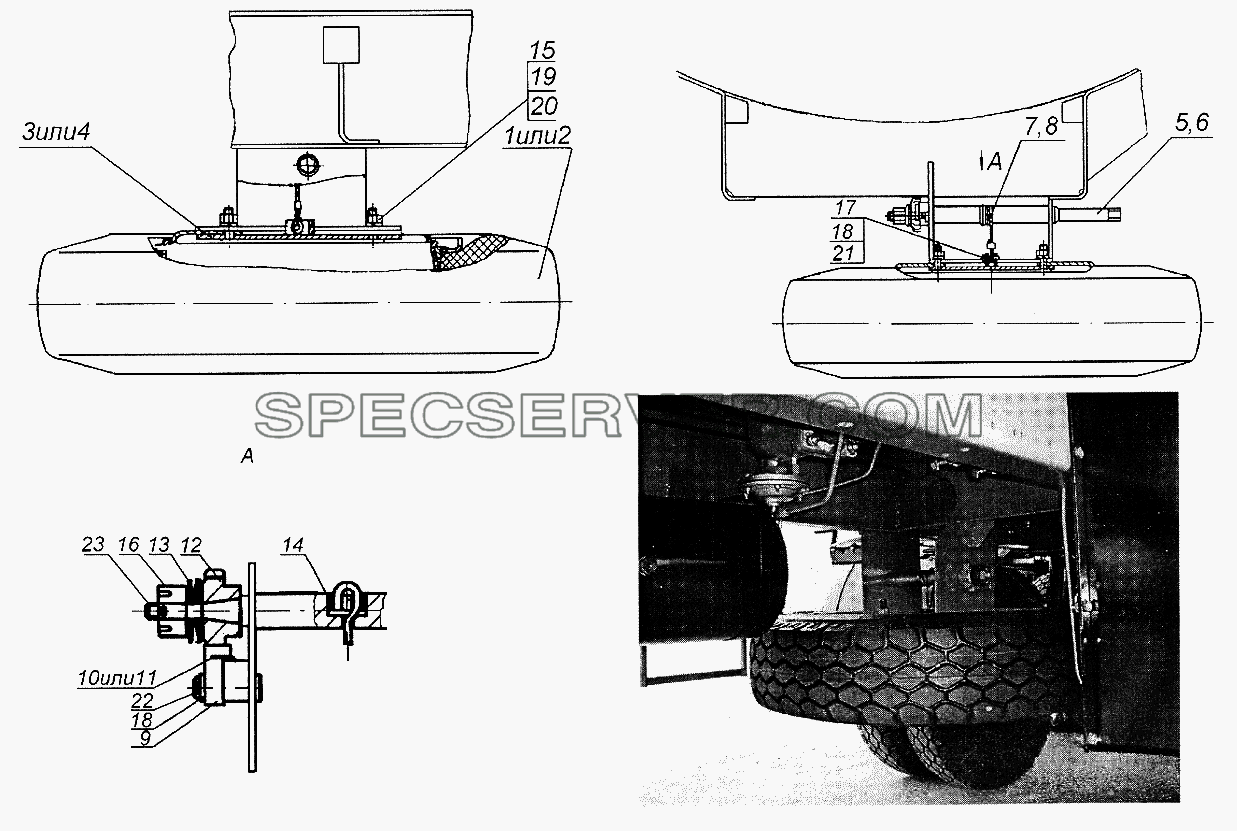

Запчасти: Установка запасного колеса 9674-3105001 для НефАЗа-96741

Установка запасного колеса 9674-3105001 для НефАЗа-96741 (список запасных частей)

Установка запасного колеса 9674-3105001 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-3101010 Колесо с шиной
2 96741-3101010 Колесо с шиной
3 9693-3105010 Держатель запасного колеса
4 9674-3105010 Держатель запасного колеса
5 5511-3105840 Вал ворота
6 9674-3105849-01 Вал ворота в сборе
7 9674-3105861 Канат установки запасного колеса
8 9674-3105861-01 Канат установки запасного колеса в сборе
9 5410-3105885 Защелка ворота держателя
10 5410-3105899 Пружина защелки ворота держателя запасного колеса
11 96741-3105899 Пружина защелки ворота держателя запасного колеса
12 5410-3105903 Храповик ворота держателя запасного колеса
13 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса
14 5320-3925231 Втулка обжимная
15 1/21643/11 Гайка ЕМ20х1,5-6Н
16 853514-П29 Гайка ЕкМ24х1,5-6Н
17 260087 Палец 12х35 ОСТ37.001.163-75
18 1/05200/01 Шайба
19 1/05204/01 Шайба плоская 20х35
20 1/05174/70 Шайба плоская 20х35
21 1/07969/01 Шплинт разводной 4х25
22 1/07972/01 Шплинт 5х30
23 1/07350/01 Шплинт разводной 5х50
Запчасти: Кронштейн с тормозной камерой, опора разжимного кулака 96741-3502120, 96741-3502121 для НефАЗа-96741

Кронштейн с тормозной камерой, опора разжимного кулака 96741-3502120, 96741-3502121 для НефАЗа-96741 (список запасных частей)

Кронштейн с тормозной камерой, опора разжимного кулака 96741-3502120, 96741-3502121 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-3501117 Кольцо уплотнительное
2 96741-3501126 Втулка
3 96741-3502120 Кронштейн правый
4 96741-3502121 Кронштейн левый
5 96741-3502124 Кронштейн правый
6 96741-3502125 Кронштейн левый
7 96741-3502129-01 Опора разжимного кулака в сборе
8 96741-3519210 Тормозная камера
9 1/21641/11 Гайка М16х1,5-6Н
10 260088 Палец 12х38 ОСТ 37.001.163-79
11 1/05200/01 Шайба
12 1/05172/77 Шайба пружинная 16
13 1/07969/01 Шплинт разводной 4х25

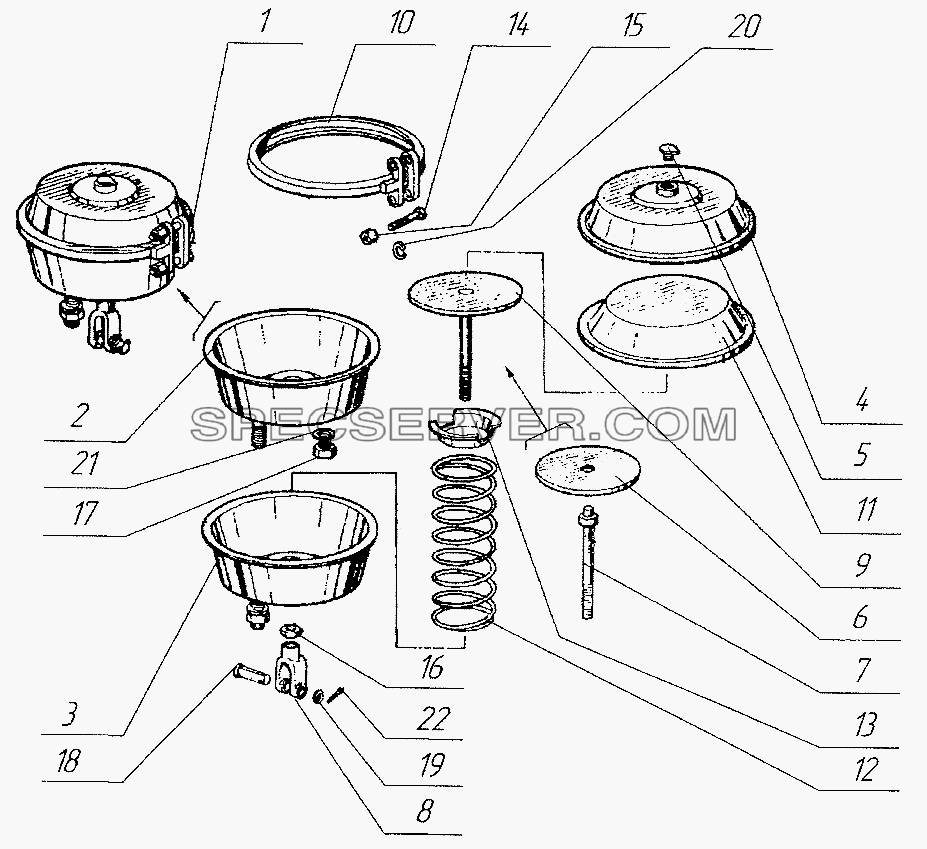

Запчасти: Тормозная камера 96741-3519210 для НефАЗа-96741

Тормозная камера 96741-3519210 для НефАЗа-96741 (список запасных частей)

Тормозная камера 96741-3519210 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-3519210 Тормозная камера
2 96741-3519221 Корпус в сборе
3 96741-3519224 Корпус
4 96741-3519232 Крышка
5 96741-3519234 Бобышка
6 96741-3519235 Диск
7 96741-3519236 Шток
8 96741-3519238 Вилка
9 96741-3519240 Шток в сборе
10 96741-3519246 Хомут
11 100-3519250 Мембрана
12 96741-3519254 Пружина
13 96741-3519458 Упор пружины
14 1/60441/21 Болт М8-6gх45
15 1/61008/11 Гайка М8
16 1/21640/11 Гайка М14х1,5-6Н
17 1/21641/11 Гайка М16х1,5-6Н
18 260088 Палец 12х38 ОСТ 37.001.163-79
19 1/05200/01 Шайба
20 1/05166/71 Шайба пружинная 8
21 1/05172/77 Шайба пружинная 16
22 1/07969/01 Шплинт разводной 4х25

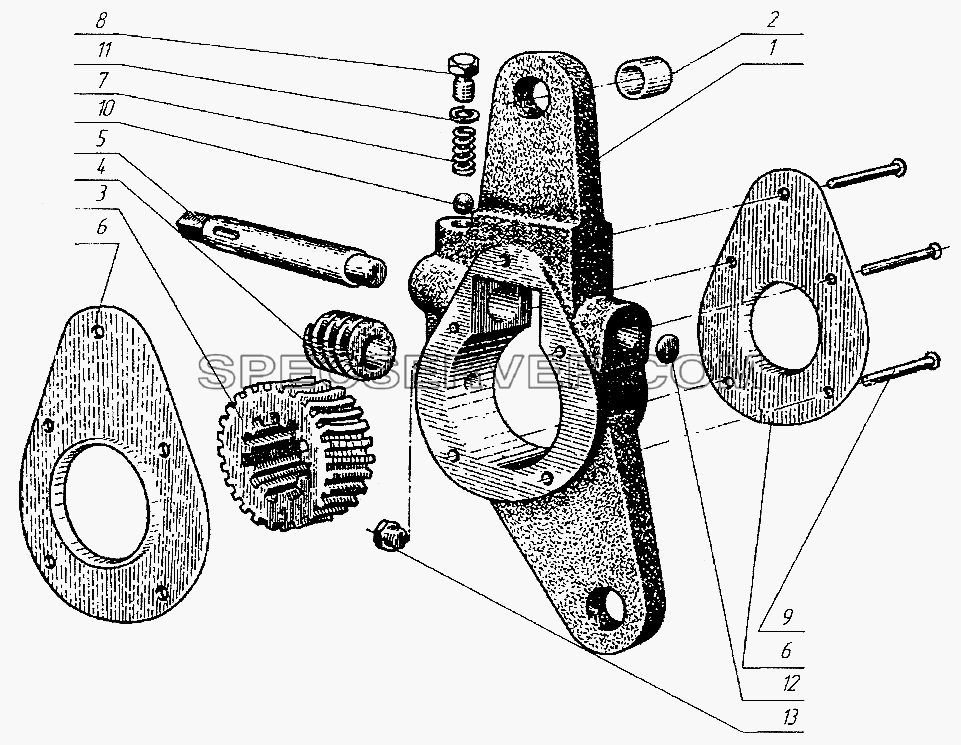

Запчасти: Рычаг регулировочный 96741-3501136 для НефАЗа-96741

Рычаг регулировочный 96741-3501136 для НефАЗа-96741 (список запасных частей)

Рычаг регулировочный 96741-3501136 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-3501138 Корпус регулировочного рычага
2 5320-3501139 Втулка
3 5320-3501140 Шестерня червячная
4 5320-3501141 Червяк
5 5320-3501142 Ось червяка
6 5320-3501143 Крышка корпуса регулировочного рычага
7 5320-3501144 Пружина фиксатора червяка
8 5511-3502145 Фиксатор
9 853653 Заклепка
10 7,938-100 ГОСТ3722-81 Шарик
11 1/05168/77 Шайба пружинная
12 1/05186/01 Заглушка 16
13 864006 Масленка 1.3.06 ГОСТ 19853-74

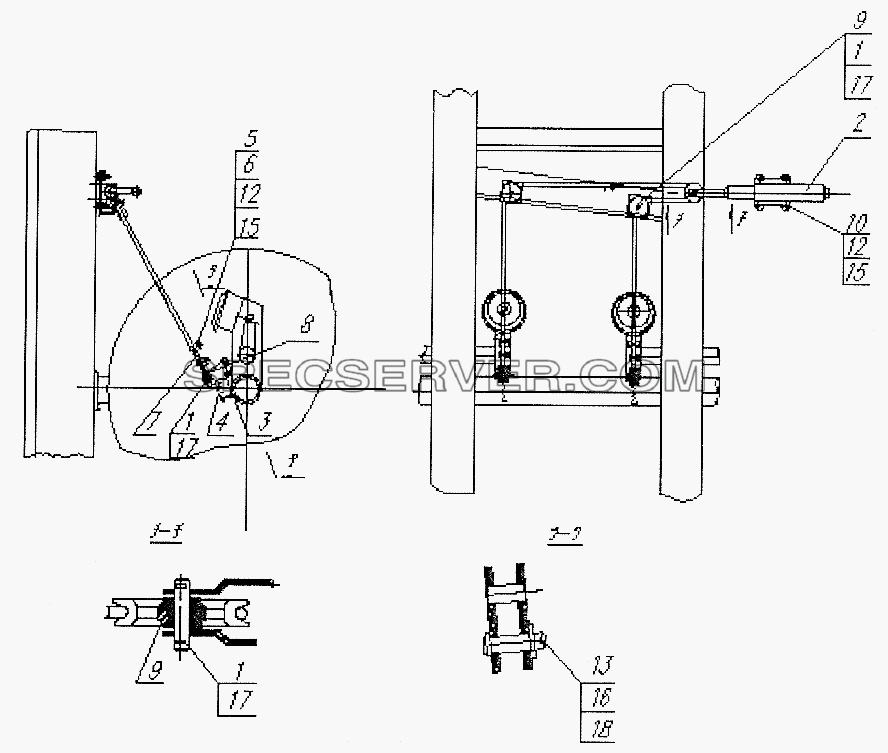

Установка привода стояночного тормоза 96742-3508001 для НефАЗа-96741 (список запасных частей)

Установка привода стояночного тормоза 96742-3508001 для НефАЗа-96741 (список запасных частей)

Установка привода стояночного тормоза 96742-3508001 для НефАЗа-96741 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5511-3105063 Ось
2 9674-3508110 Привод передний
3 96742-3508148 Рычаг
4 9674-3508161 Пружина
5 9674-3508179 Колодка
6 9674-3508180 Скоба
7 9674-3508182 Трос
8 9674-3508183 Ковш
9 5511-3105235-20 Блок
10 1/13069/21 Болт ТЕМ10х1,25-6gх30
11 1/61008/11 Гайка М8
12 1/21647/11 Гайка
13 260087 Палец 12х35 ОСТ37.001.163-75
14 1/05166/70 Шайба пружинная 8
15 1/05168/70 Шайба пружинная 8
16 1/05200/01 Шайба
17 1/07336/01 Шплинт 2,7х25
18 1/07338/01 Шплинт разводной 4х40
