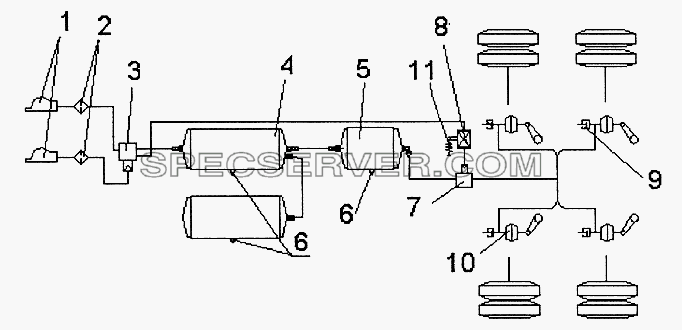

№		Номер детали	Наименование запчасти
1		100-3521110	Головка соединительная типа «Палм»
1		100-3521111	Головка соединительная типа «Палм»
2		12.3511310	Фильтр магистральный
3		11.3531010-70	Клапан воздухораспределительный
4		9674-3513015	Баллон воздушный емкостью 40 л
5		96742-3513025	Баллон воздушный емкостью 20 л
6		100-3513110	Кран слива конденсата
7		100-3518010	Клапан ускорительный
8		Г-100-3533010	Регулятор тормозных сил
9		100-3515310	Клапан контрольного вывода
10			Тормозная камера
11		Г-100-3533110	Упругий элемент

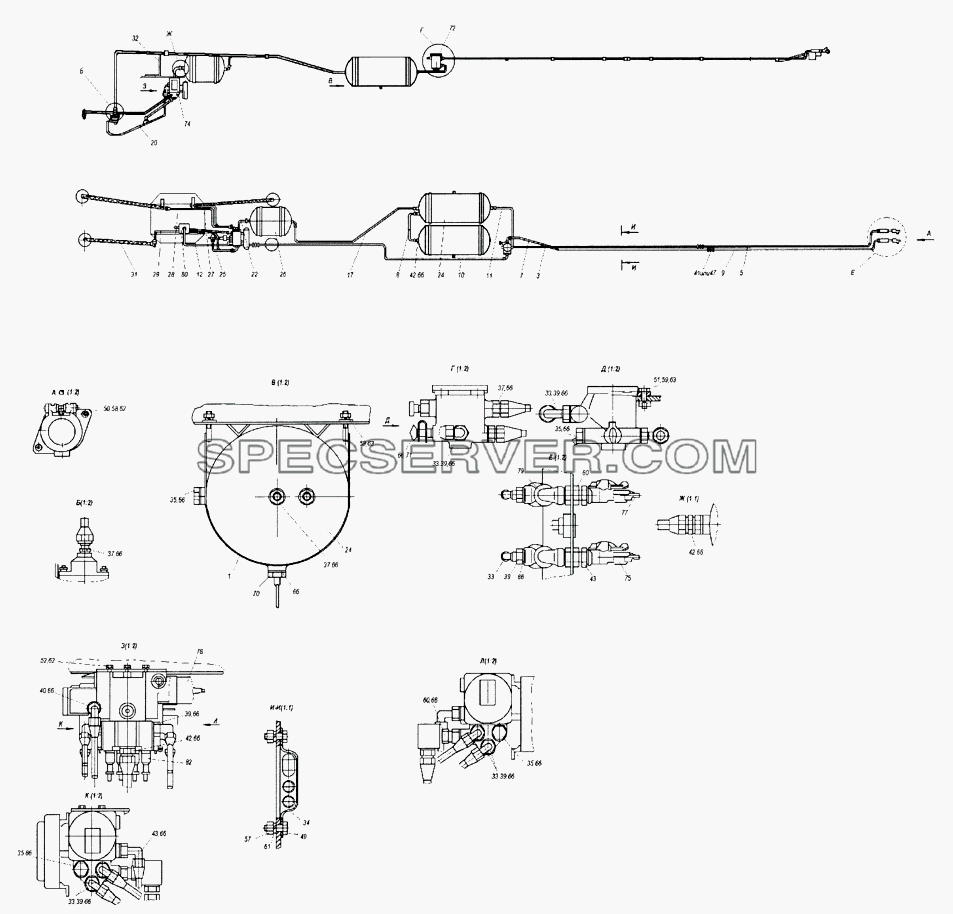

Привод пневматический тормозов с АБС 9334-3500001-01 для НефАЗа-9334 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9334-3500042	Хомут
3		9334-04-3506186	Трубка управляющей магистрали
3		9334-3506186А	Трубка управляющей магистрали
5		9334-3506200	Трубка управляющей магистрали
7		9334-04-3506186-01	Трубка питающей магистрали
7		9334-3506186-01А	Трубка питающей магистрали
8		93341-3506278	Трубка между основными ресиверами
9		9334-3502234	Трубка питающей магистрали
10		9334-3506218	Трубка к регулятору тормозных сил
11		9334-3506242	Трубка от воздухораспределителя к ресиверу
12		9334-3506279	Трубка регулятору тормозных сил
17		9334-3506260	Трубка от ресивера к дополнительному ресиверу
20		96741-3506268-01	Трубка от регулятора тормозных сил к клапану АБС
22		9334-3506267	Трубка от ресивера вспомогательного к клапану АБС
24		96742-3513015	Баллон воздушный
25		96741-3506274-01	Трубка от клапана АБС к тормозу правому переднему
26		96742-3513025	Баллон воздушный емкостью 20 л
27		96741-3506270-01	Трубка от клапана АБС к тормозу левому переднему
28		96741-3506272-01	Трубка от клапана АБС к тормозу левому заднему
29		96741-3506276-01	Трубка от клапана АБС к тормозу правому заднему
31		96741-3506060	Шланг
32		9334-8517435-01	Кронштейн
33		9674-3500034	Угольник ввертный
34		9334-3500029	Скоба
35		96741-3522228	Болт
37		9674-3522169	Штуцер
38		96741-3533033	Штанга
39		9674-3522171	Переходник
40		96741-3522172-01	Переходник
41		9674-3522165	Штуцер проходной
42		96742-3506175	Штуцер проходной
43		9674-3506231	Переходник
47		864814-П29	Штуцер проходной 12
48		356-70570	Болт ТЕМ12-6gх25 ОСТ37.001.123-75
51		1/13069/21	Болт ТЕМ10х1,25-6gх30
52		1/60434/21	Болт
53		1/55403/21	Болт М12х1,25-6gх25
59		1/21647/11	Гайка
60		1/07268/21	Гайка ЕМ22х1,5-6Н
64		1/05170/70	Шайба пружинная 12
66		1/02634/60	Прокладка 22х28х1,5
70		100-3513110	Кран слива конденсата
71		100-3515310	Клапан контрольного вывода
72		11.3531010-70	Клапан воздухораспределительный
74		400 500 0400	Клапан АБС с блоком управления «Vаriо Соmрасt»
75		100-3521110	Головка соединительная типа «Палм»
77		100-3521111	Головка соединительная типа «Палм»
78		449 112 0800	Кабель питания с розеткой ISО 7638
79		12.3511310	Фильтр магистральный
80		100-3533010-10	Регулятор тормозных сил
81		Н28-104	Клапан воздухораспределительный
82		449 712 0230	Удлинитель кабеля датчика
83		Г-100-3533110	Упругий элемент

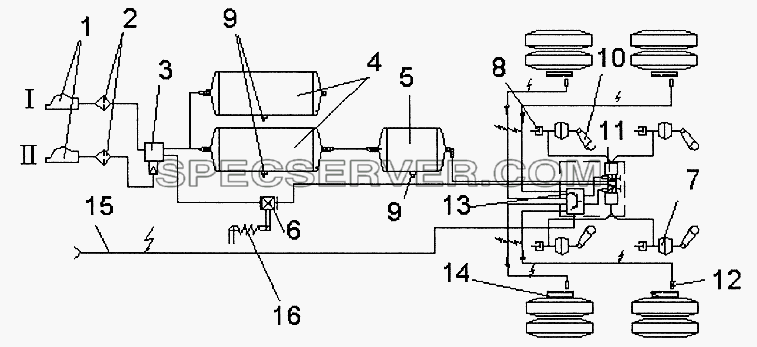

Функциональная схема АБС для НефАЗа-9334 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3521110	Головка соединительная типа «Палм»
1		100-3521111	Головка соединительная типа «Палм»
2		12.3511310	Фильтр магистральный
3		11.3531010-70	Клапан воздухораспределительный
4		9674-3513015	Баллон воздушный емкостью 40 л
5		96742-3513025	Баллон воздушный емкостью 20 л
6		Г-100-3533010	Регулятор тормозных сил
7			Тормозная камера
8		100-3515310	Клапан контрольного вывода
9		100-3513110	Кран слива конденсата
10			Рычаг разжимного кулака
11		47 2195 0200	Модулятор тормозного давления
12		44 1032 8080	Датчик динамического состояния колес
13		40 0500 0360	Электронный блок управления
14		53205-3541121	Ротор датчика
15		7791120800	Кабель питания с разъемом ISО7638
16		Г-100-3533110	Упругий элемент

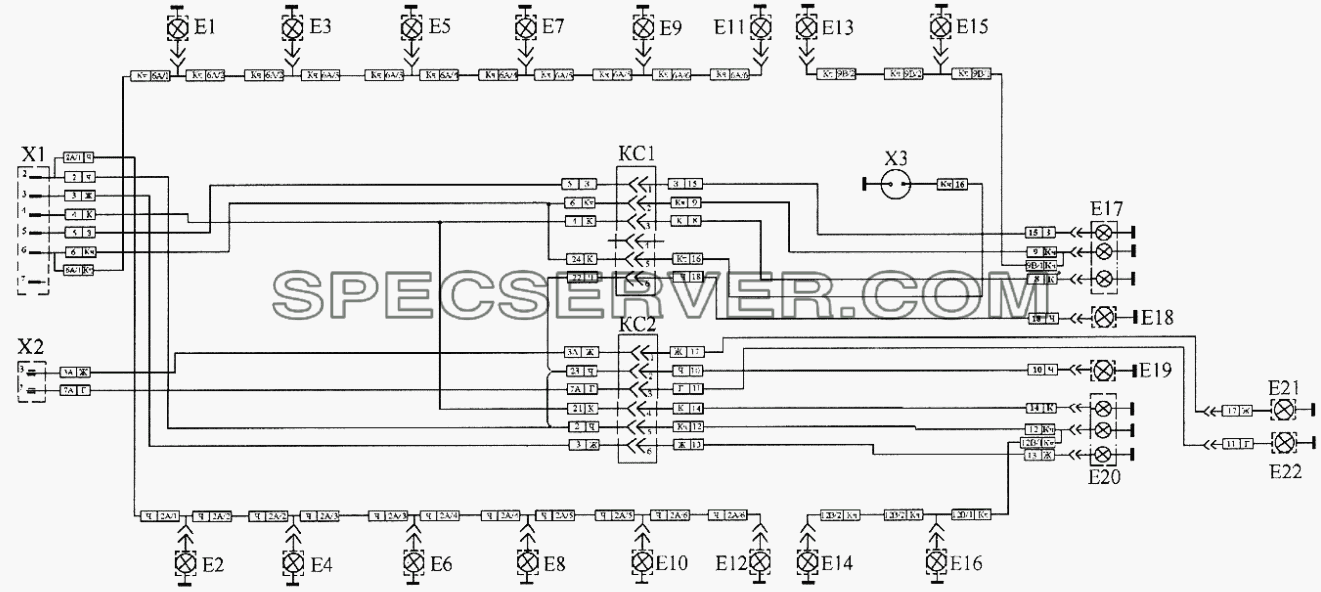

Схема электрическая для НефАЗа-9334 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Е1	Фонарь передний 16.3712
-		Е10	Фонарь задний ФШ33-АБ
-		Е11	Фонарь номерного знака ФП134-Б
-		Е12	Фонарь номерного знака ФП134-Б
-		Е13	Фонарь заднего хода 211.3711
-		Е14	Фонарь задний противотуманный 241.3716
-		Е15	Фонарь контурный передний 361.3731
-		Е16	Фонарь контурный передний 361.3731
-		Е17	Фонарь контурный задний 381.3831
-		Е18	Фонарь контурный задний 381.3831
-		Е19	Фонарь заднего хода 211.3711
-		Е2	Фонарь передний 16.3712
-		Е20	Фонарь задний ФП133-АБ
-		Е21	Фонарь заднего хода 135Г
-		Е22	Фонарь задний противотуманный 241.3716
-		Е3	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е4	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е5	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е6	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е7	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е8	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е9	Фонарь задний ФШ33-АБ
-		КС1	Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
-		КС2	Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
-		Х1	Вилка ПС325
-		Х2	Вилка ПС326
-		Х3	Розетка переносной лампы ПС400

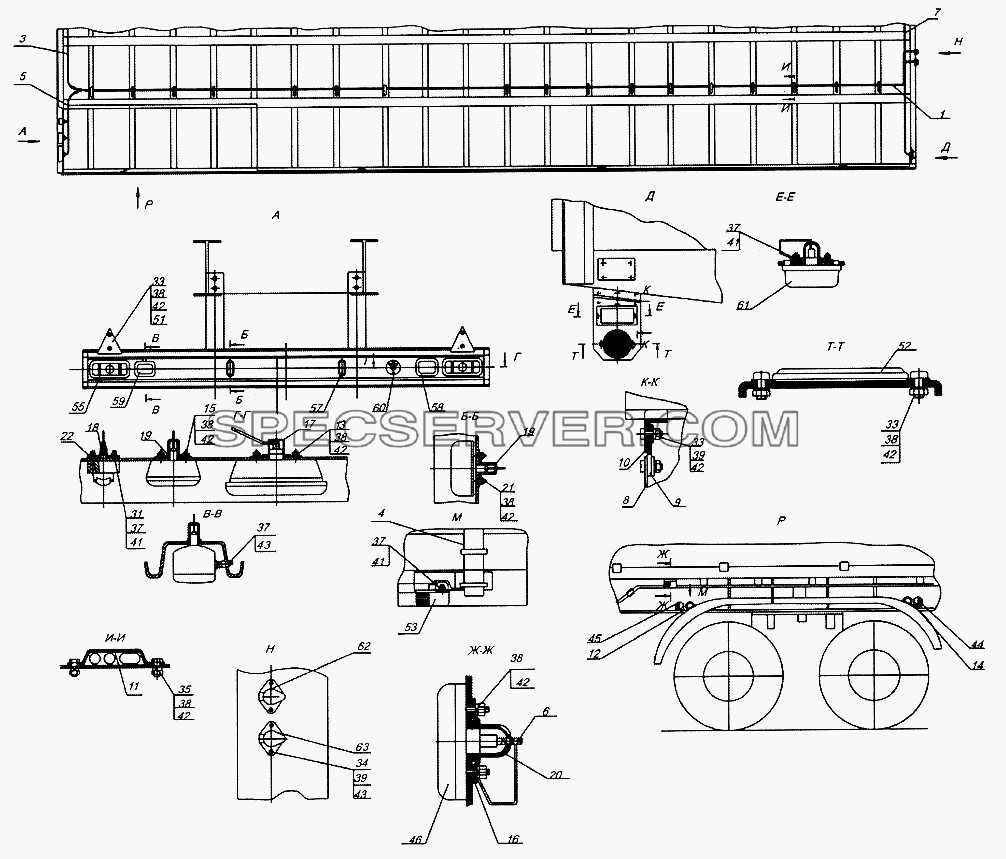

Установка электрооборудования 9334-3700010 для НефАЗа-9334 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9334-3724020	Жгут
3		9334-3724030	Пучок задних фонарей левый
5		9334-3724032	Пучок задних фонарей правый
7		9334-3724060	Пучок проводов передних подфарников
8		9334-3724070	Провод к электроклапану
9		9674-3724012	Провод массы
11		9334-3500029	Скоба
12		9334-3700023	Кронштейн крепления реле
13		5511-3716021	Накладка
15		96741-3716036	Накладка
17		5320-3716017	Чехол защитный
18		5320-3723111	Чехол защитный
19		5320-3724059	Штырь 03-6,3-12
21		9674-3716015	Накладка
22		9674-3716016	Кольцо нажимное розетки двухполюсной
31		1/33004/01	Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
33		1/32762/01	Винт ТС с крестообразным шлицем М6-6gх16
34		1/32801/01	Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45
37		1/58964/01	Гайка
38		1/58962/01	Гайка ЕМ6-6Н
51		ФП401Б ТУ37.003.079-80	Световозвращатель ФП401Б ТУ37.003.079-80
52		ФП315 ТУ37.003.079-80	Световозвращатель ФП315 ТУ37.003.079-80
53		ФП316 ТУ37.003.079-80	Световозвращатель ФП316 ТУ37.003.079-80
55		ФП133-АБ ТУ37.003.675-78	Фонарь задний ФП133-АБ ТУ37.003.675-78
57		ФП134-Б ТУ37.003.675-78	Фонарь номерного знака ФП134-Б ТУ37.003.675-78
58		241.3716	Фонарь 241.3716 задний противотуманный ТУ37.3.1104-82
59		ФП135-Б ГОСТ6964-72	Фонарь заднего хода ФП135-Б ГОСТ6964-72
60		ПС400 ТУ37.003.228-78	Розетка ПС400 ТУ37.003.228-78
61		16.3712	Фонарь габаритный передний
62		ПС300А ГОСТ9200-76	Розетка штепсельная ПС300А ГОСТ9200-76
63		ПС326 ТУ37.003.1356-88	Розетка штепсельная ПС326 ТУ37.003.1356-88
64		РС 529	Реле РС 529

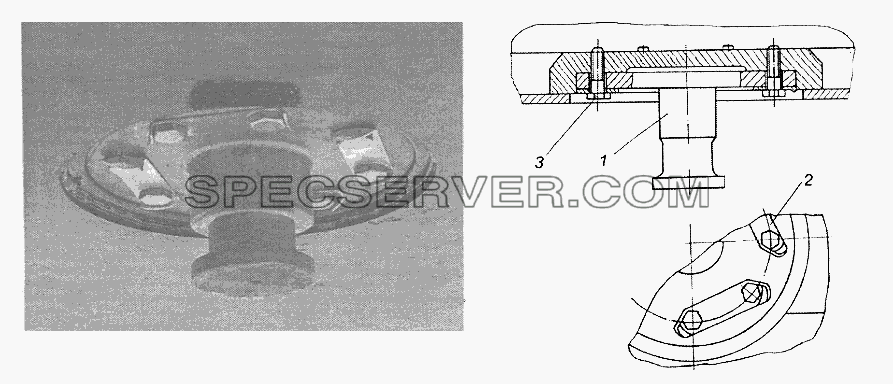

Установка шкворня для НефАЗа-9334 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9674-2704042	Шкворень
2		9674-2704044	Пластина стопорная
3		1/12559/21	Болт ТЕМ14х1,5-6х40
