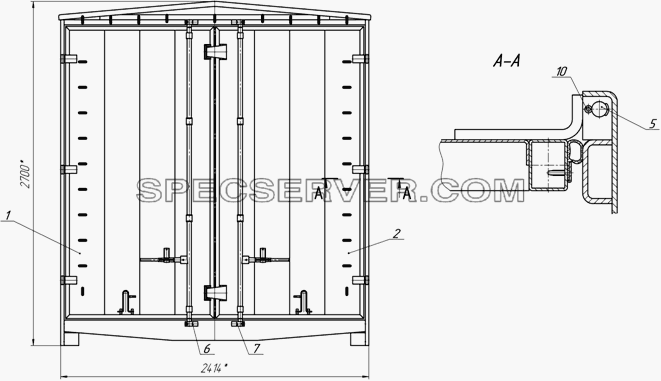

Запчасти: Установка дверей для НефАЗа-9334 (2008)

Установка дверей для НефАЗа-9334 (2008) (список запасных частей)

Установка дверей для НефАЗа-9334 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-05-6202003 Дверь левая в сборе
2 9334-05-6202005 Дверь правая в сборе
5 4959-6200113 Ось
6 4959-6200116 Стопор левый
7 4959-6200117 Стопор правый
10 1/07964/01 Шплинт разводной 3х20

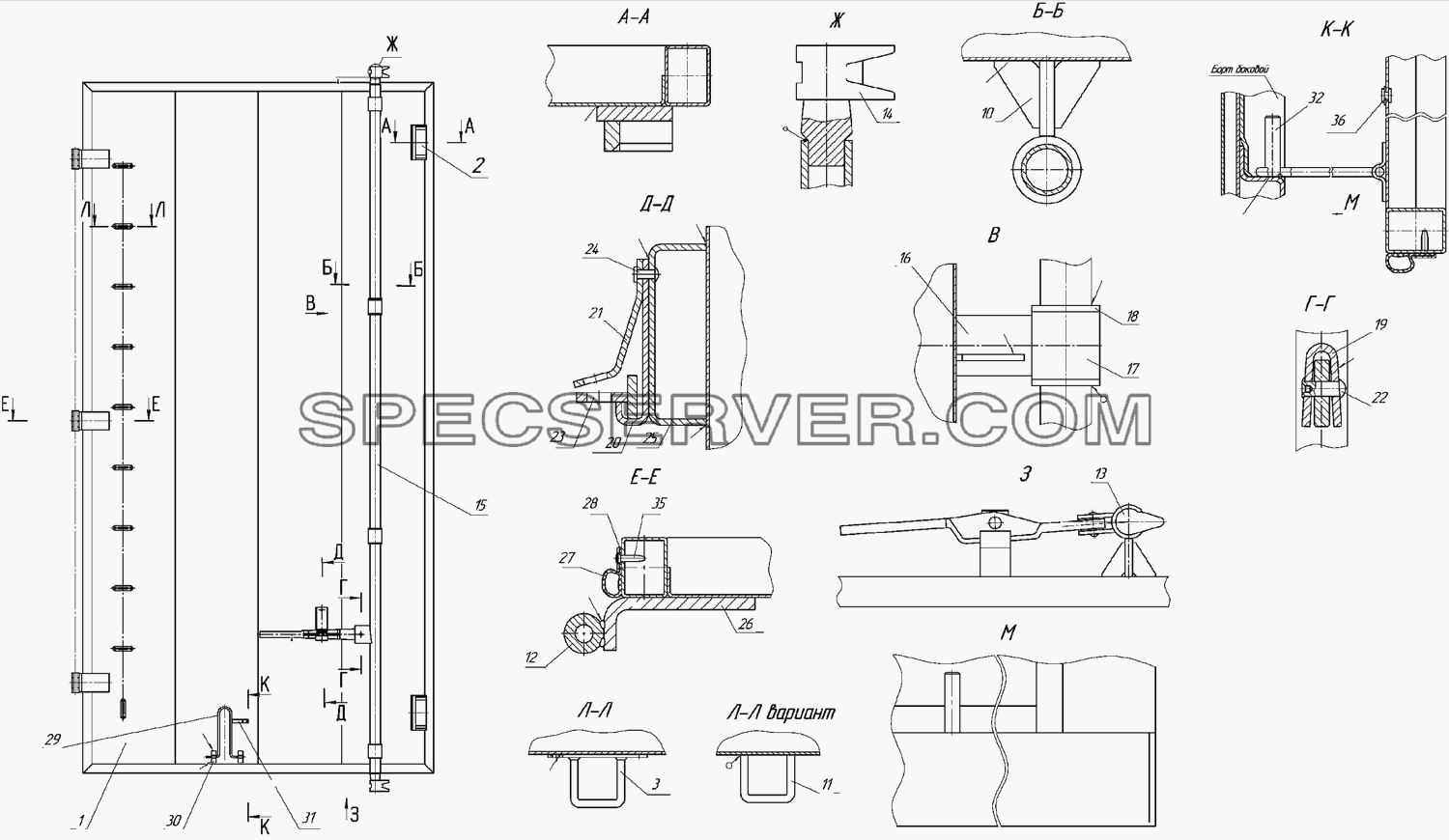

Запчасти: Дверь левая в сборе для НефАЗа-9334 (2008)

Дверь левая в сборе для НефАЗа-9334 (2008) (список запасных частей)

Дверь левая в сборе для НефАЗа-9334 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-05-6200010 Дверь задняя в сборе
2 9334-05-6206095 Кронштейн ограничителя
3 93341-8501248-01 ВЗК Скоба
10 9334-04-5701167 Ребро
11 93341-8501248-01 Скоба
12 9334-05-6200111 Втулка
13 4959-6200114 Зажим левый
14 4959-6200115 Зажим правый
15 9334-05-6200118 Труба
16 9334-05-6200119 Пластина
17 9334-05-6200120 Втулка
18 4959-6200121 Кольцо стопорное
19 4959-6200122 Кронштейн запора
20 9334-05-6200123 Кронштейн
21 9334-05-6200124 Ушко
22 4959-6200131 Заклепка
23 4959-6200132-01 ВЗК Ручка
24 9334-05-6200133 Заклепка
25 9334-05-6200134 Кронштейн
26 9334-05-6200135 Навеска двери
27 9334-05-6207016 Профиль резиновый
28 9334-05-6207017 Профиль алюминиевый
29 9334-05-6207018 Скоба
30 9334-05-6207019 Петля
31 5299-5601187-05 Защелка
32 9334-05-6207020 Шпилька
35 1/76797/01 Винт
36 45 9760 0520 Заклепка 4,9х13

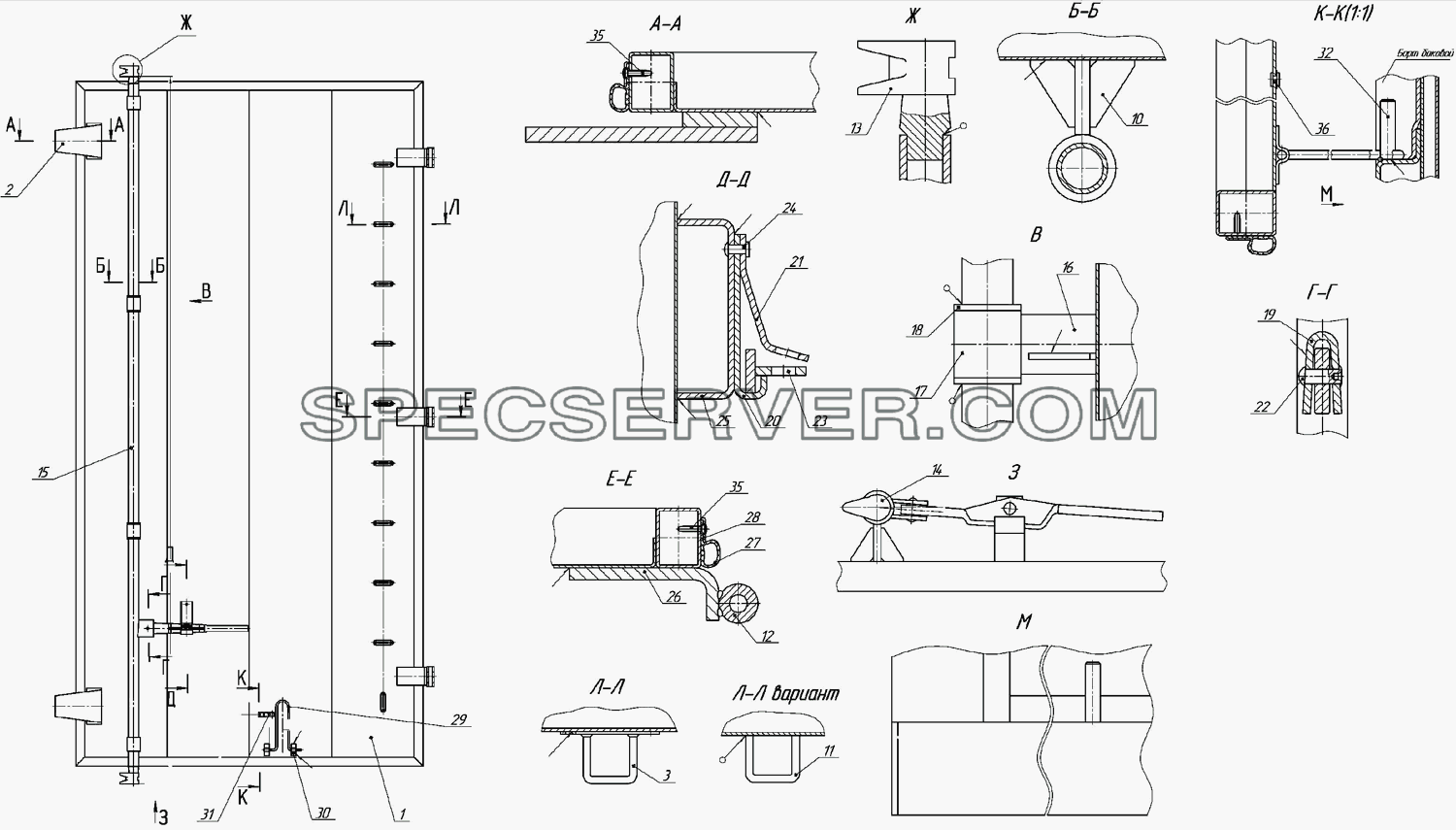

Запчасти: Дверь правая в сборе для НефАЗа-9334 (2008)

Дверь правая в сборе для НефАЗа-9334 (2008) (список запасных частей)

Дверь правая в сборе для НефАЗа-9334 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-05-6200010 Дверь задняя в сборе
2 9334-05-6206080 Ограничитель
3 93341-8501248-01 ВЗК Скоба
10 9334-04-5701167 Ребро
11 93341-8501248-01 Скоба
12 9334-05-6200111 Втулка
13 4959-6200114 Зажим левый
14 4959-6200115 Зажим правый
15 9334-05-6200118 Труба
16 9334-05-6200119 Пластина
17 9334-05-6200120 Втулка
18 4959-6200121 Кольцо стопорное
19 4959-6200122 Кронштейн запора
20 9334-05-6200123 Кронштейн
21 9334-05-6200124 Ушко
22 4959-6200131 Заклепка
23 4959-6200132 Ручка
24 9334-05-6200133 Заклепка
25 9334-05-6200134 Кронштейн
26 9334-05-6200135 Навеска двери
27 9334-05-6207016 Профиль резиновый
28 9334-05-6207017 Профиль алюминиевый
29 9334-05-6207018 Скоба
30 9334-05-6207019 Петля
31 5299-5601187-05 Защелка
32 9334-05-6207020 Шпилька
35 1/76797/01 Винт
36 45 9760 0520 Заклепка 4,9х13

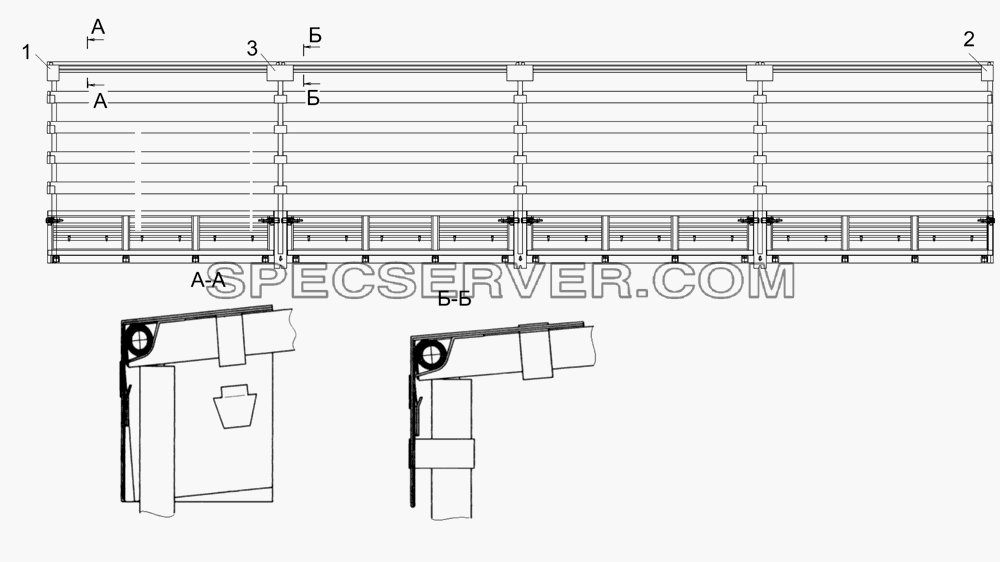

Запчасти: Установка подкладок для НефАЗа-9334 (2008)

Установка подкладок для НефАЗа-9334 (2008) (список запасных частей)

Установка подкладок для НефАЗа-9334 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-8501050-02 Подкладка угловая левая в сборе
2 9334-8501051-02 Подкладка угловая правая в сборе
3 9334-8501040-02 Подкладка средняя в сборе
Запчасти: Стяжка для НефАЗа-9334 (2008)

Стяжка для НефАЗа-9334 (2008) (список запасных частей)

Стяжка для НефАЗа-9334 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93341-8502425 Муфта
2 93341-8502421 Ушко
3 93341-8502422-02 Вилка
4 8х42 ТУ 12-0175856-009 Цепь
5 6-10х5х36х001 Ось
6 1/07964/01 Шплинт разводной 3х20
7 1/26386/01 Шайба плоская 10х18
8 93341-8502422-03 Вилка
9 93341-8502422 Вилка
10 93341-8502422-01 Вилка
11 93341-8502423 Ось

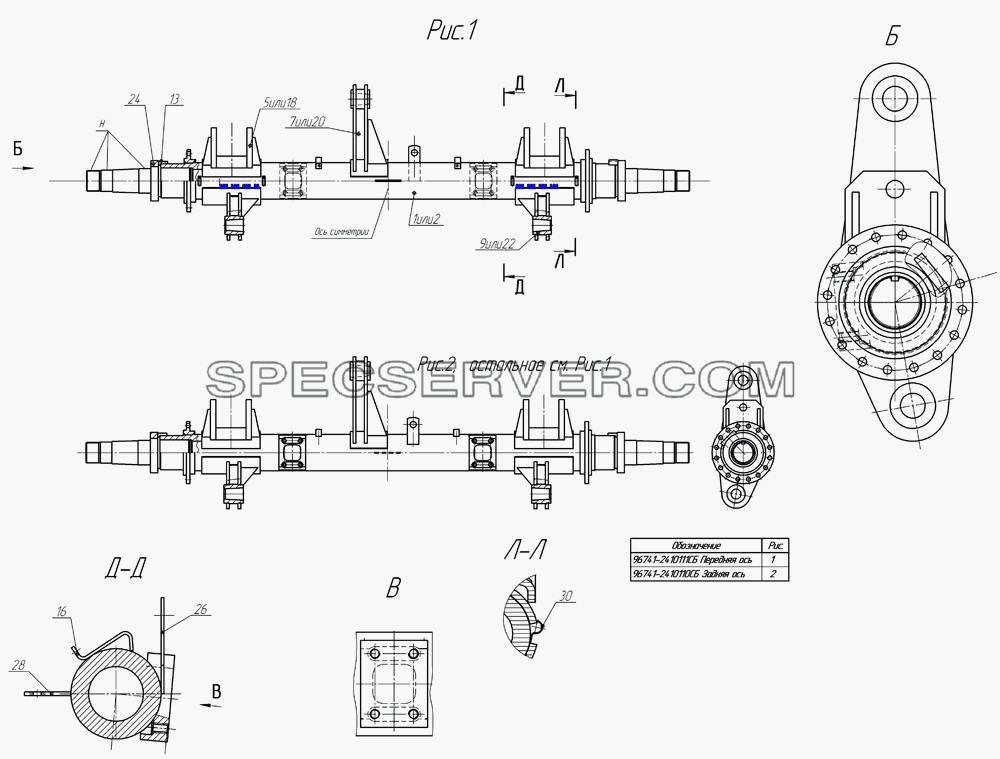

Ось (сварная) для НефАЗа-9334 (2008) (список запасных частей)

Ось (сварная) для НефАЗа-9334 (2008) (список запасных частей)

Ось (сварная) для НефАЗа-9334 (2008) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-2410020-01 Ось
2 96741-2410021-01 Балка оси
5 9334-08-2912420 Опора рессоры
7 9334-08-2919070 Рычаг реактивный верхний
9 9334-08-2919080 Рычаг реактивный нижний
13 96741-2410130 Опора держателя датчика
16 9674-2822035 Кронштейн
18 9334-08-2912420-01 Опора рессоры
20 9334-08-2919070-01 Рычаг реактивный верхний
22 9334-08-2919080-01 Рычаг реактивный нижний
24 55111-3104053-20 Кольцо манжеты
26 96741-3500042 Планка
28 96741-3533026 Кронштейн
30 4947-3724193 Скоба провода
