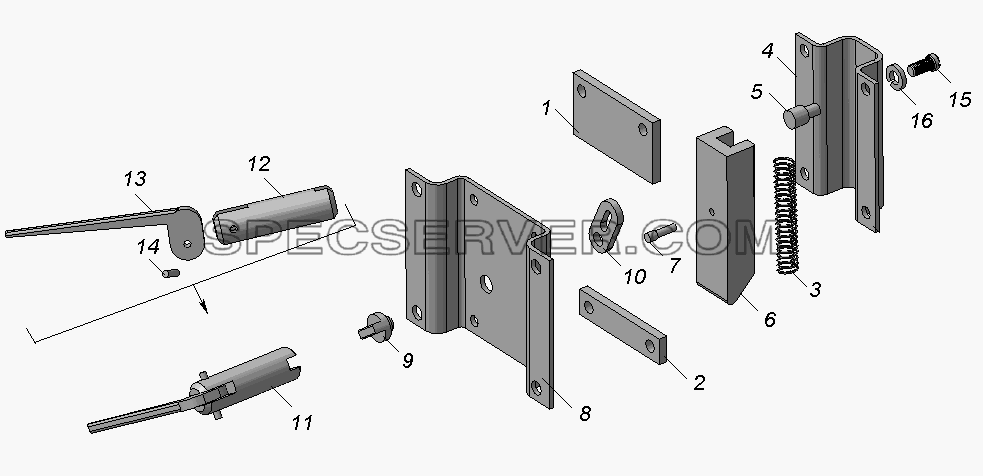

Запчасти: 9674-3919040 Замок с защелкой типа ЗМЧ для НефАЗа-93341-20 (21)

9674-3919040 Замок с защелкой типа ЗМЧ для НефАЗа-93341-20 (21) (список запасных частей)

9674-3919040 Замок с защелкой типа ЗМЧ для НефАЗа-93341-20 (21) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3919041 Основание
2 9674-3919042 Планка
3 9674-3919043 Пружина
4 9674-3919044 Скоба
5 9674-3919045 Упор
6 9674-3919051 Защелка
7 9674-3919052 Штифт
8 9674-3919061 Крышка
9 9674-3919062 Ось
10 9674-3919063 Рычаг
11 9674-6305050 Ключ
12 9674-6305053 Стержень ключа
13 9674-6305054 Рукоятка
14 9674-6305055 Ось
15 1/03893/01 Винт ТС с цилиндрической головкой и фрезерованным шлицем М5-6gх10
16 1/11954/70 Шайба пружинная 5

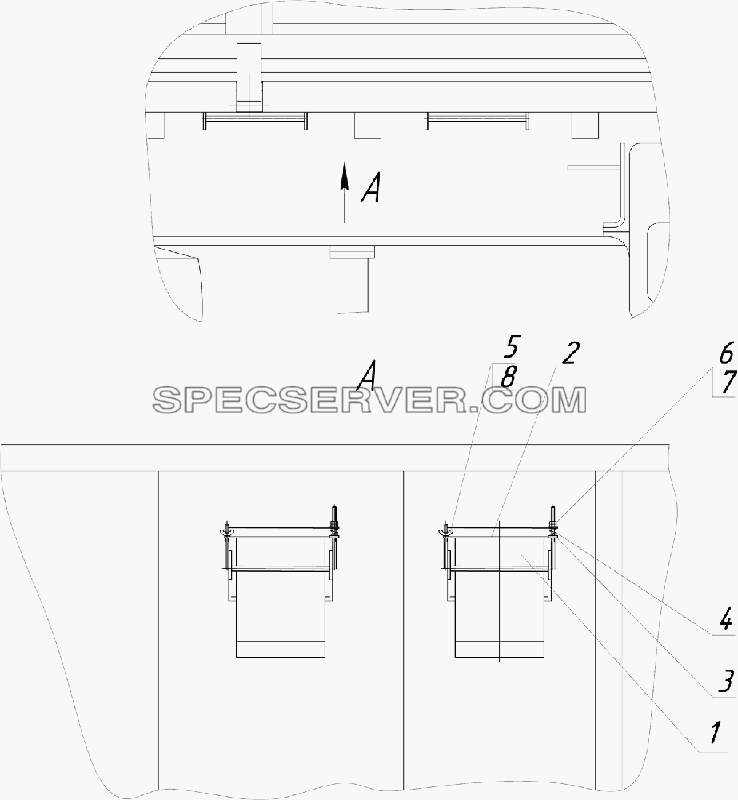

Запчасти: 9334-3926010 Установка противооткатных упоров для НефАЗа-93341-20 (21)

9334-3926010 Установка противооткатных упоров для НефАЗа-93341-20 (21) (список запасных частей)

9334-3926010 Установка противооткатных упоров для НефАЗа-93341-20 (21) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3927010 Упор противооткатный
2 96741-3926012 Ограничитель
3 96741-3926013 Скоба
4 ПР 00.00.411 Пружина
5 862105 Гайка-барашек
6 1/61008/11 Гайка М8
7 1/05196/01 Шайба плоская 8х17
8 1/05166/70 Шайба пружинная 8

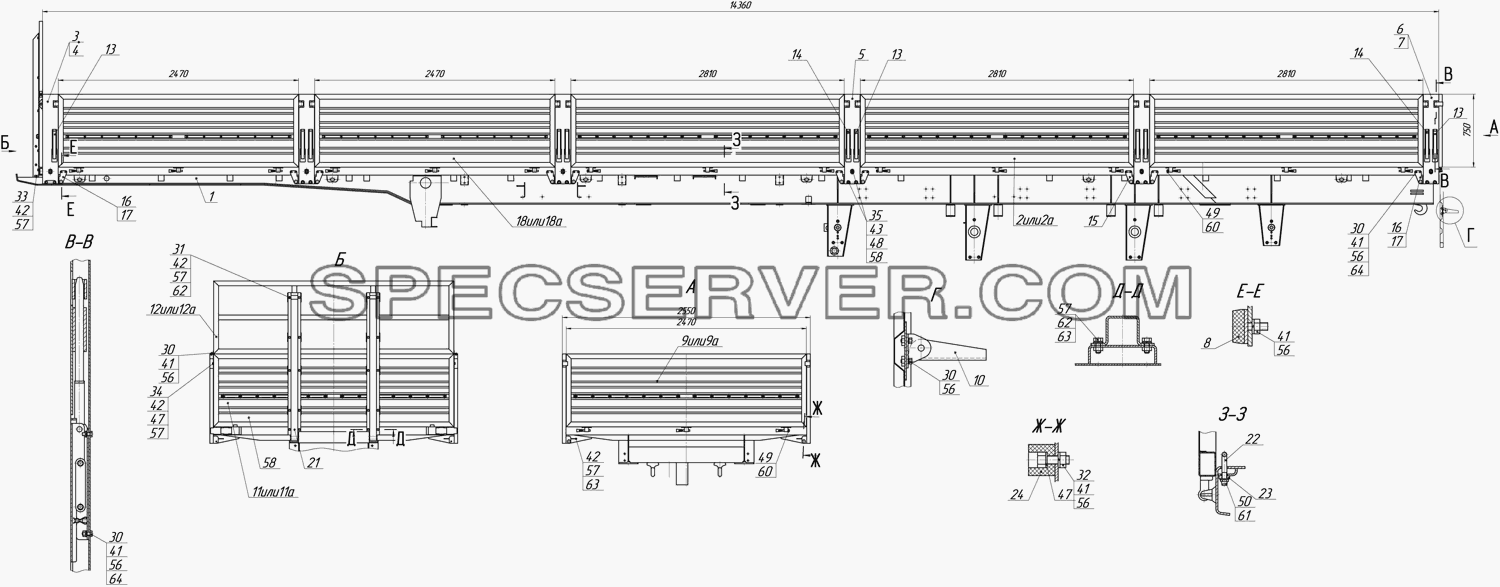

Запчасти: 93341-8500020 Платформа для НефАЗа-93341-20 (21)

93341-8500020 Платформа для НефАЗа-93341-20 (21) (список запасных частей)

93341-8500020 Платформа для НефАЗа-93341-20 (21) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1/05166/77 Шайба пружинная 8
- 1/05168/70 Шайба пружинная 8
- 1/05171/77 Шайба пружинная 14
- 1/05196/01 Шайба плоская 8х17
- 1/05200/01 Шайба
- 1/05201/01 Шайба плоская 14х26
- 1/05202/01 Шайба плоская 16х28
- 1/07346/01 Шплинт разводной 3х30
- 1/13943/21 Болт М14х1,5-6gх45
- 1/21640/11 Гайка М14х1,5-6Н
- 1/21647/11 Гайка
- 1/26386/01 Шайба плоская 10х18
- 1/26468/01 Шайба плоская 8х25х2
- 1/59705/21 Болт ТЕМ10х 1,25-6gх20
- 1/59707/21 Болт ТЕМ10х1,25-6gх25
- 1/59716/21 Болт М10х1,25-6gх90
- 1/60434/21 Болт
- 1/60436/21 Болт М8-6gх25
- 1/61008/11 Гайка М8
- 251647 Гайка ЕМ12х1,25-6Н ОСТ37.001.197-75
- 53215-8502010-73 Борт боковой
- 53215-8502022-70 Упор средней стойки
- 53215-8502030-70 Упор передней правой стойки
- 53215-8502031-70 Упор передней левой стойки
- 53215-8502040-73 Стойка передняя правая
- 53215-8502041-73 Стойка передняя левая
- 53215-8502060-73 Стойка средняя
- 53215-8502070-73 Стойка задняя правая
- 53215-8502071-73 Стойка задняя левая
- 53215-8502090-70 Буфер ограничительный
- 53215-8503010-73 Борт задний
- 53215-8504010-73 Борт передний
- 53215-8504140-70 Надставка переднего борта
- 53215-8505028-73 Запор бортов правый
- 53215-8505029-73 Запор бортов левый
- 6350-8503040-70 Подножка
- 65117-8502010-73 Борт боковой №1
- 8332-8502020 Борт боковой
- 8332-8503020 Борт задний
- 8332-8504020 Борт передний
- 8332-8504031 Усилитель переднего борта
- 8332-8504140 Надставка переднего борта
- 83322-8525052 Петля крепления груза
- 83322-8525056 Пластина петли крепления груза
- 853066 Болт М10х1,25-6gх75
- 9334-0000842 Буфер
- 9334-8502010 Борт боковой
- 93341-2801281 Основание платформы

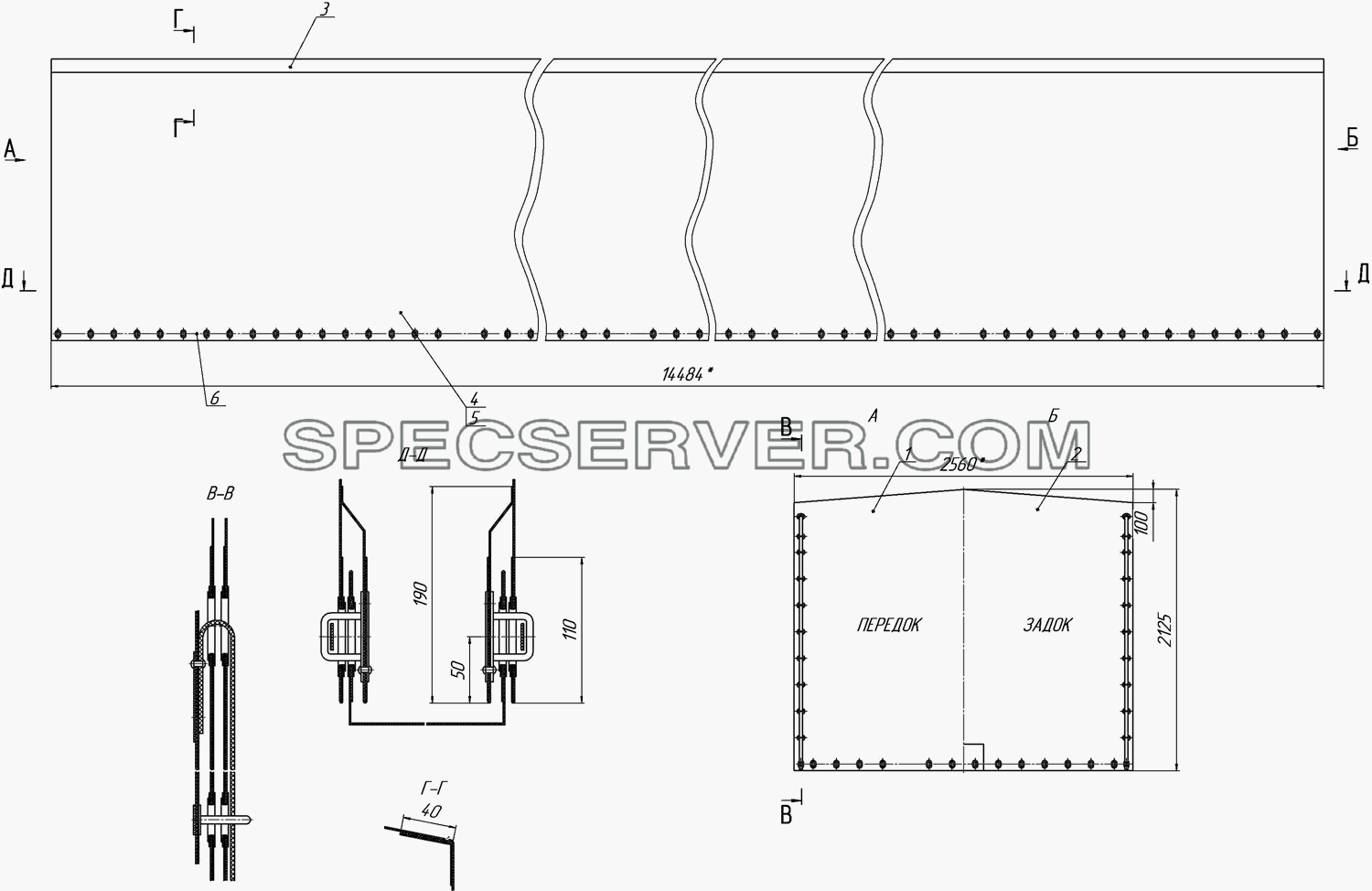

Запчасти: 93341-8501020 Тент платформы для НефАЗа-93341-20 (21)

93341-8501020 Тент платформы для НефАЗа-93341-20 (21) (список запасных частей)

93341-8501020 Тент платформы для НефАЗа-93341-20 (21) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93341-8501030 Клапан передний тента
2 93341-8501045 Клапан задний тента
3 93341-8501060 Борт передний
4 93341-8501070 Клапан боковой
5 93341-8501071 Клапан боковой
6 93341-8508080 Трос пломбирования

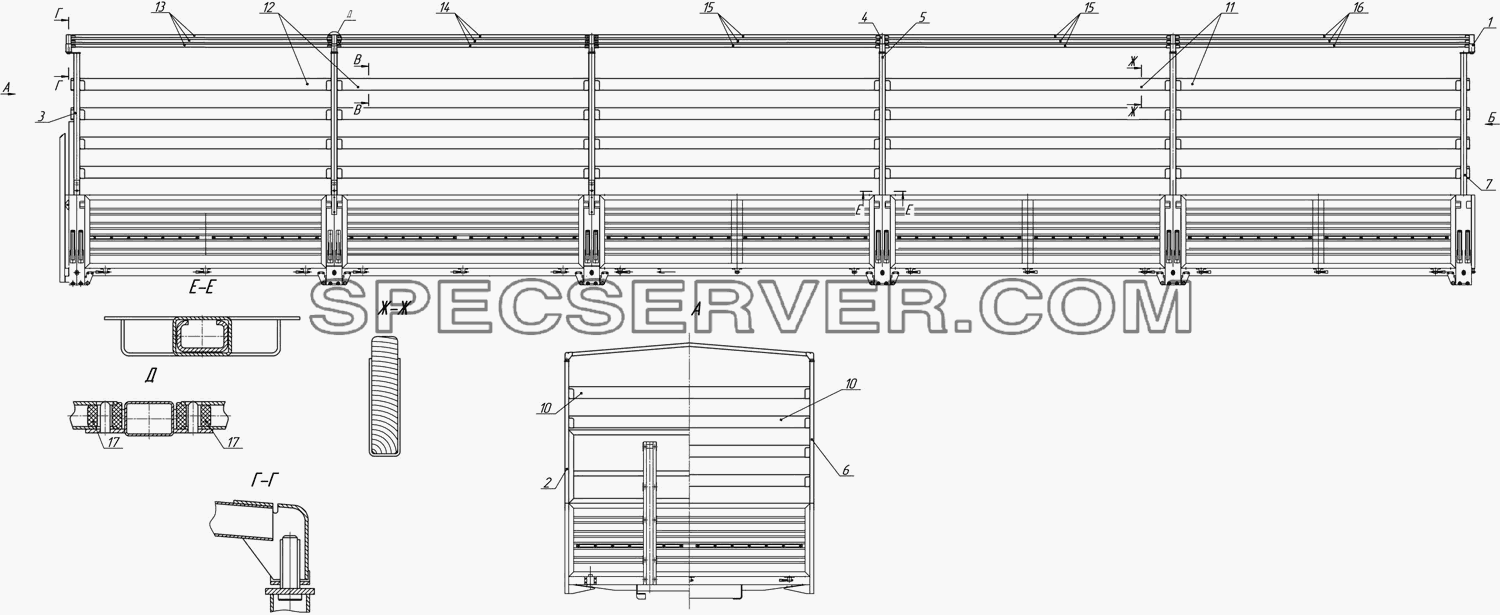

93341-8508008 Каркас тента для НефАЗа-93341-20 (21) (список запасных частей)

93341-8508008 Каркас тента для НефАЗа-93341-20 (21) (список запасных частей)

93341-8508008 Каркас тента для НефАЗа-93341-20 (21) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53215-8508110-70 Дуга №1 каркаса тента
2 93341-8508120 Стойка каркаса тента передняя правая
3 93341-8508121 Стойка каркаса тента передняя левая
4 53215-8508154-70 Дуга №2 каркаса тента
5 93341-8508160 Стойка каркаса тента средняя
6 93341-8508172 Стойка каркаса тента задняя правая
7 93341-8508173 Стойка каркаса тента задняя левая
10 53215-8508225-70 Доска каркаса тента передняя
11 53215-8508227-70 Доска каркаса тента боковая
12 6350-8508225-70 Доска каркаса тента боковая
13 6350-8508401-70 Распорка дуг
14 65117-8508402-70 Распорка дуг №2
15 9334-04-8508401 Распорка дуг
16 53215-8508401-70 Распорка дуг
17 53215-8508410-70 Вставка распорки дуг

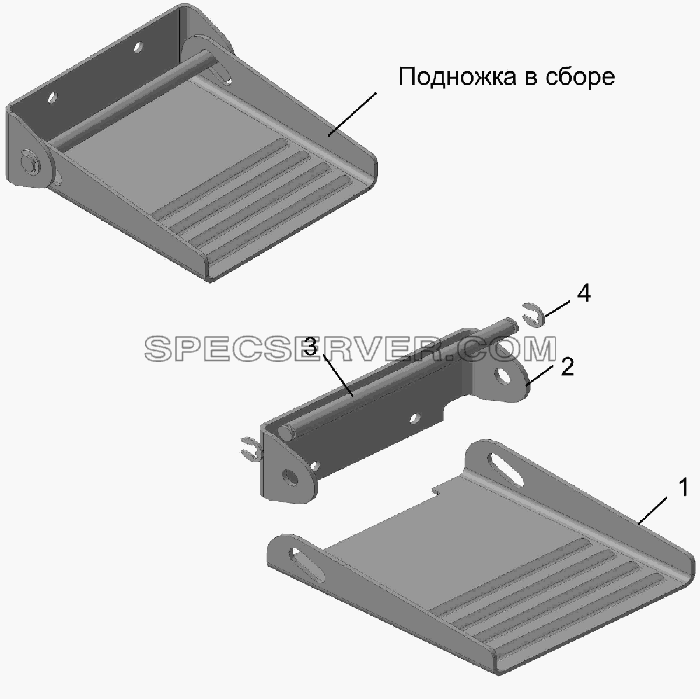

6530-8503040-70 Подножка для НефАЗа-93341-20 (21) (список запасных частей)

6530-8503040-70 Подножка для НефАЗа-93341-20 (21) (список запасных частей)

6530-8503040-70 Подножка для НефАЗа-93341-20 (21) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6350-8503041-70 Подножка
2 6350-8503042-70 Кронштейн подножки
3 6350-8503043-70 Ось подножки
4 1/10880/76 Шайба стопорная 9х18,5
