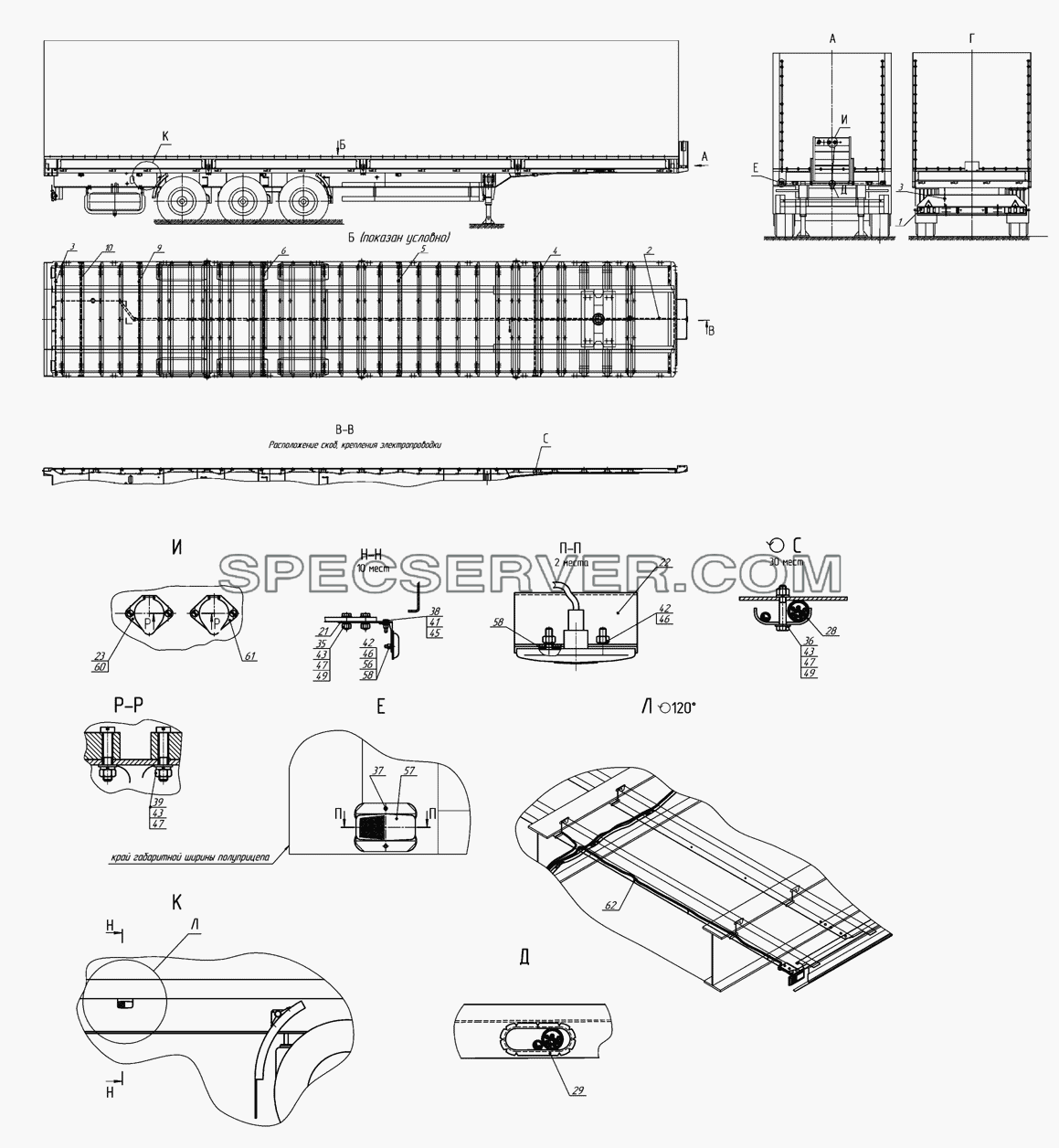

Запчасти: 93341-3700010-08 Монтаж электрооборудования для НефАЗа-93341-07 (08)

93341-3700010-08 Монтаж электрооборудования для НефАЗа-93341-07 (08) (список запасных частей)

93341-3700010-08 Монтаж электрооборудования для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 93341-3700010-08 Схема электрическая принципиальная
1 93341-3716010-08 Установка задних фонарей
2 93341-3724020-08 Жгут основной
3 93341-3724029-08 Жгут задних фонарей
4 93341-3724098-08 Жгут боковых габаритных фонарей
5 93341-3724099-08 Жгут боковых габаритных фонарей
6 93341-3724100-08 Жгут боковых габаритных фонарей
9 93341-3724103-08 Жгут боковых габаритных фонарей
10 93341-3724104-08 Жгут боковых габаритных фонарей
21 93341-3700186-08 Пластина
22 93341-3700187-08 Кронштейн передний
23 5320-3723105 Втулка
28 9674-3700065 Скоба
29 ПР-030-10 Уплотнитель ПР-030-10
37 1/32760/01 Винт
38 1/32742/01 Винт М5
39 1/32802/01 Винт ТЕМ-8-6gх50
49 1/26467/01 Шайба плоская 8,15х20
56 ГФ1.25К Фонарь боковой габаритный ГФ 1.25К
57 ГФ1.15 Фонарь передний ГФ 1.15
58 ГФ1.008 Уплотнитель ГФ1.008
60 4573732105 Розетка штепсельная ПС 325-100
60 СНЦ124-7/45РО341-1 Розетка СНЦ 124-7/45 РО 341-1
61 4573732183 Розетка ПС 326-100
61 СНЦ125-7/45РО341-1 Розетка СНЦ 125-7/45 РО 341-1
62 53205-3401228 Хомут

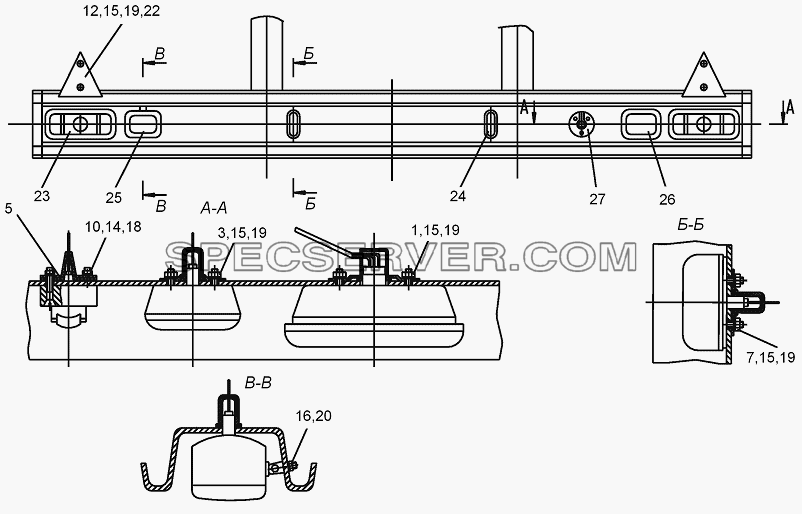

Запчасти: 9334-3716010 Установка задних фонарей для НефАЗа-93341-07 (08)

9334-3716010 Установка задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

9334-3716010 Установка задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5511-3716021 Накладка
3 96741-3716036 Накладка
5 9674-3716016 Кольцо нажимное розетки двухполюсной
7 9674-3716015 Накладка
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
12 1/32742/01 Винт М5
22 4573735129 Световозвращатель ФП-401Б ТУ 37.003.079-80
23 4573725468 Фонарь задний ФП133-АБ ТУ 37.003.675-78
24 4573726077 Фонарь номерного знака ФП 134-Б ТУ37.003.675-78
25 4573720258 Задний противотуманный фонарь 241.3716 ТУ 37.003.1104-82
26 4573321202 Фонарь заднего хода 211.3711 ТУ 37.003.675-82
27 4573732044 Розетка ПС 400 ТУ37.003.228-78

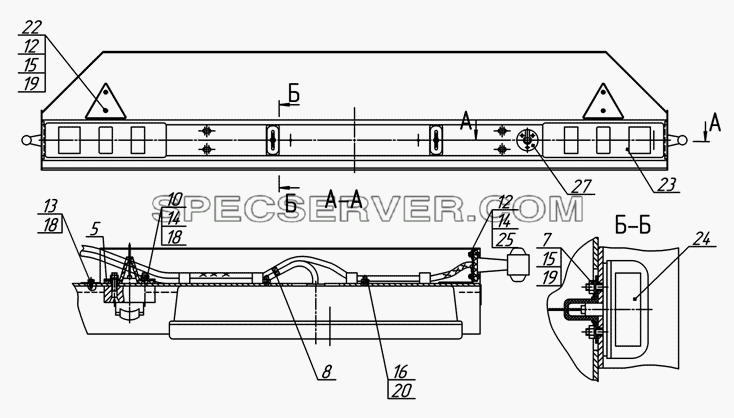

Запчасти: 93341-3716010-08 Установка задних фонарей для НефАЗа-93341-07 (08)

93341-3716010-08 Установка задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

93341-3716010-08 Установка задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
5 9674-3716016 Кольцо нажимное розетки двухполюсной
7 9674-3716015 Накладка
8 53205-3401228 Хомут
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
12 1/32742/01 Винт М5
13 1/32760/01 Винт
22 4573735129 Световозвращатель ФП-401Б ТУ 37.003.079-80
23 8512.3716 Фонарь задний 8512.3716
24 4573726077 Фонарь номерного знака ФП 134-Б ТУ37.003.675-78
25 ГФ3.12 Фонарь контурный ГФ3.12
27 4573732044 Розетка ПС 400 ТУ37.003.228-78

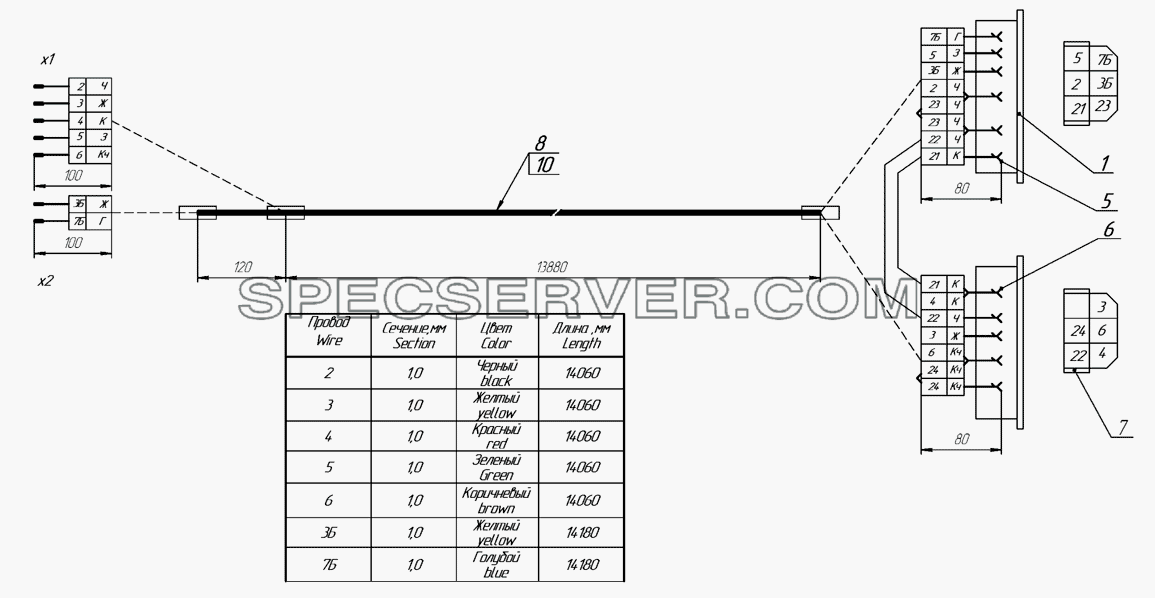

Запчасти: 9334-07-3724020-01 Жгут основной для НефАЗа-93341-07 (08)

9334-07-3724020-01 Жгут основной для НефАЗа-93341-07 (08) (список запасных частей)

9334-07-3724020-01 Жгут основной для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-3724056 Чехол защитный 5320-3724056
5 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
6 4573738009 Гнездо 03-6,3-13 ОСТ 37.003.032-88
7 4573739009 Колодка гнездовая 02-6,3-06 ОСТ 37.003.032-88
8 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
9 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
10 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
11 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
16 ГОСТ 19034-82 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82
17 ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
18 ГОСТ 3582-84 Вазелин ГОСТ 3582-84

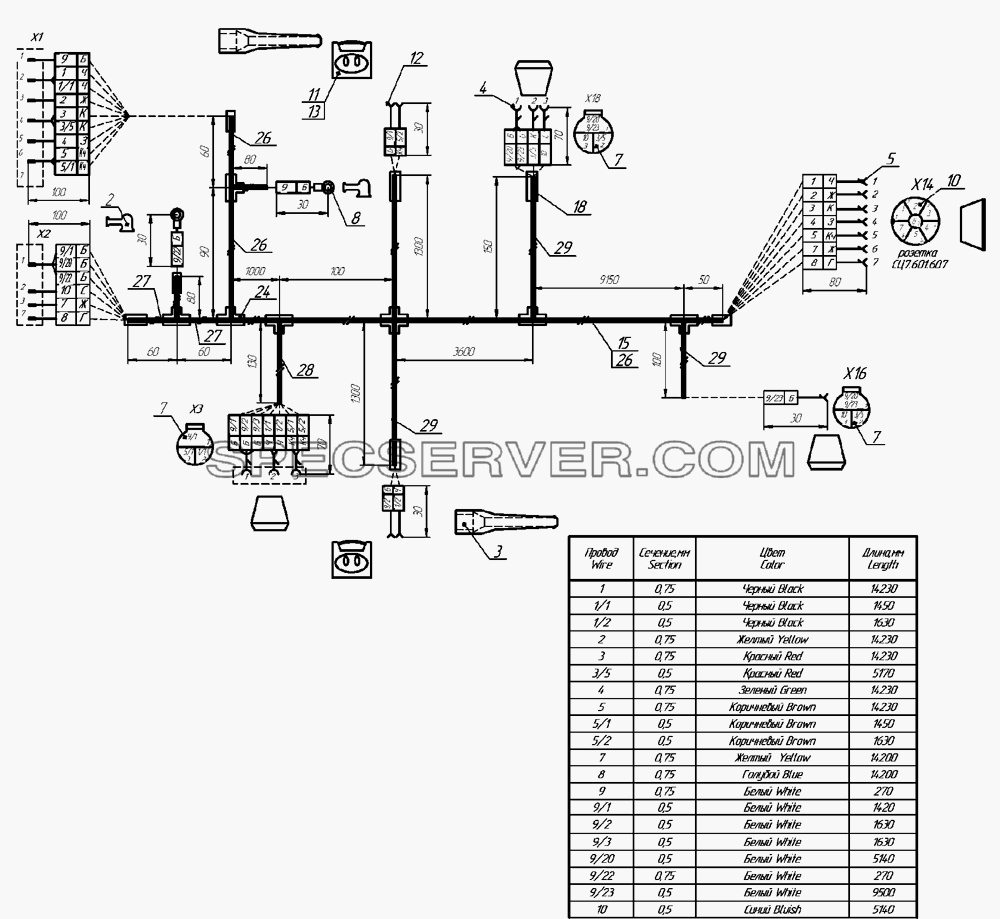

Запчасти: 93341-3724020-08 Жгут основной для НефАЗа-93341-07 (08)

93341-3724020-08 Жгут основной для НефАЗа-93341-07 (08) (список запасных частей)

93341-3724020-08 Жгут основной для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
2 5320-3827025 Чехол изолирующий
3 9693-3724013-02 Втулка защитная
4 4573738865 Гнездо 03-2,8-11 ОСТ 37.003.032-88
5 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
7 4573732211 Розетка СЦ 5.601.203 Ф50.005.04ТУ
8 4573738529 Наконечник ф8,5 ОСТ37.003.040-81
10 4573732216 Розетка СЦ7.601607 ТУ 4573-002-0758144-99
11 282189-1 Колодка 282189-1
12 929939-3 Контакт 929939-3
13 828904-1 Уплотнитель 828904-1
15 ПВАМбс-0,75-К ТУ 16.К18-089-2006 Провод
16 ПВАМбс-0.5-3 ТУ 16.К18-089-2006 Провод
18 305 ТВ-40.5 белая, сорт 1 ГОСТ 19034-82 Трубка
20 3582-84 Вазелин ГОСТ
22 ВНИИ НП 510 ТУ 38-101-910-82 Смазка антикоррозионная внии ВНИИ НП 510 ТУ 38-101-910-82
24 Лента ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
26 ТГА-СП-20 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-20 ТУ 3491-001-70882065-04
27 ТГА-СП-16 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-16 ТУ 3491-001-70882065-04
28 ТГА-СП-12 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-12 ТУ 3491-001-70882065-04
29 ТГА-СП 9 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04

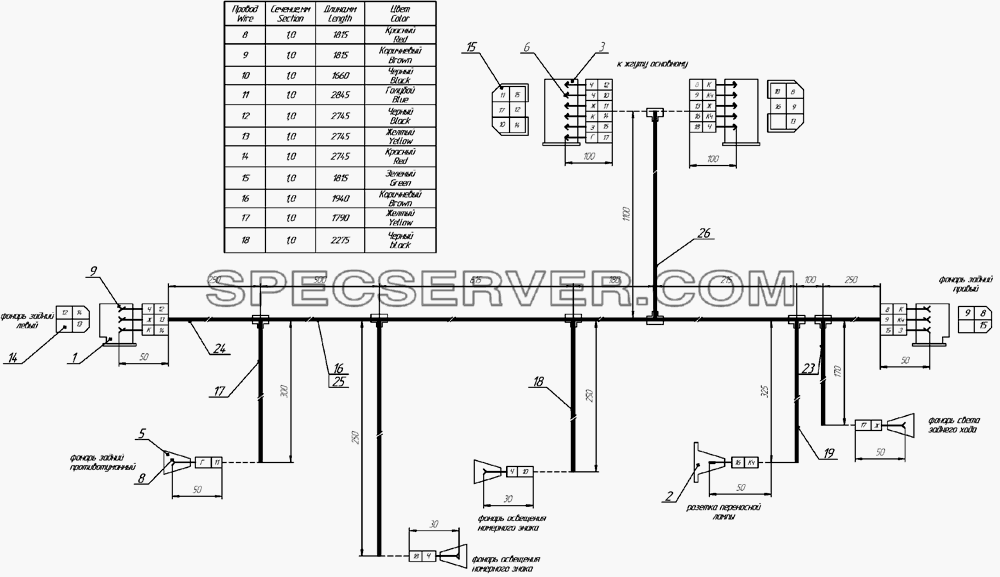

93341-3724029 Жгут задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

93341-3724029 Жгут задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

93341-3724029 Жгут задних фонарей для НефАЗа-93341-07 (08) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82 Трубка
- 3582-84 Вазелин ГОСТ
- Лента ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
1 5320-3716017 Чехол защитный
2 5320-3723111 Чехол защитный
3 5320-3724057 Чехол защитный
5 5320-3724059 Штырь 03-6,3-12
6 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
8 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
9 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
14 4573739007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
15 4573739011 Колодка штыревая 02-6,3-06
16 ПГВА-1,0 ТУ 16.К17-021-94 Провод
17 ТГА-СП 9 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
18 ТГА-СП 9 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
19 ТГА-СП 9 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
23 ТГА-СП 9 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
24 ТГА-СП-12 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-12 ТУ 3491-001-70882065-04
25 ТГА-СП-16 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-16 ТУ 3491-001-70882065-04
26 ТГА-СП-20 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-20 ТУ 3491-001-70882065-04
