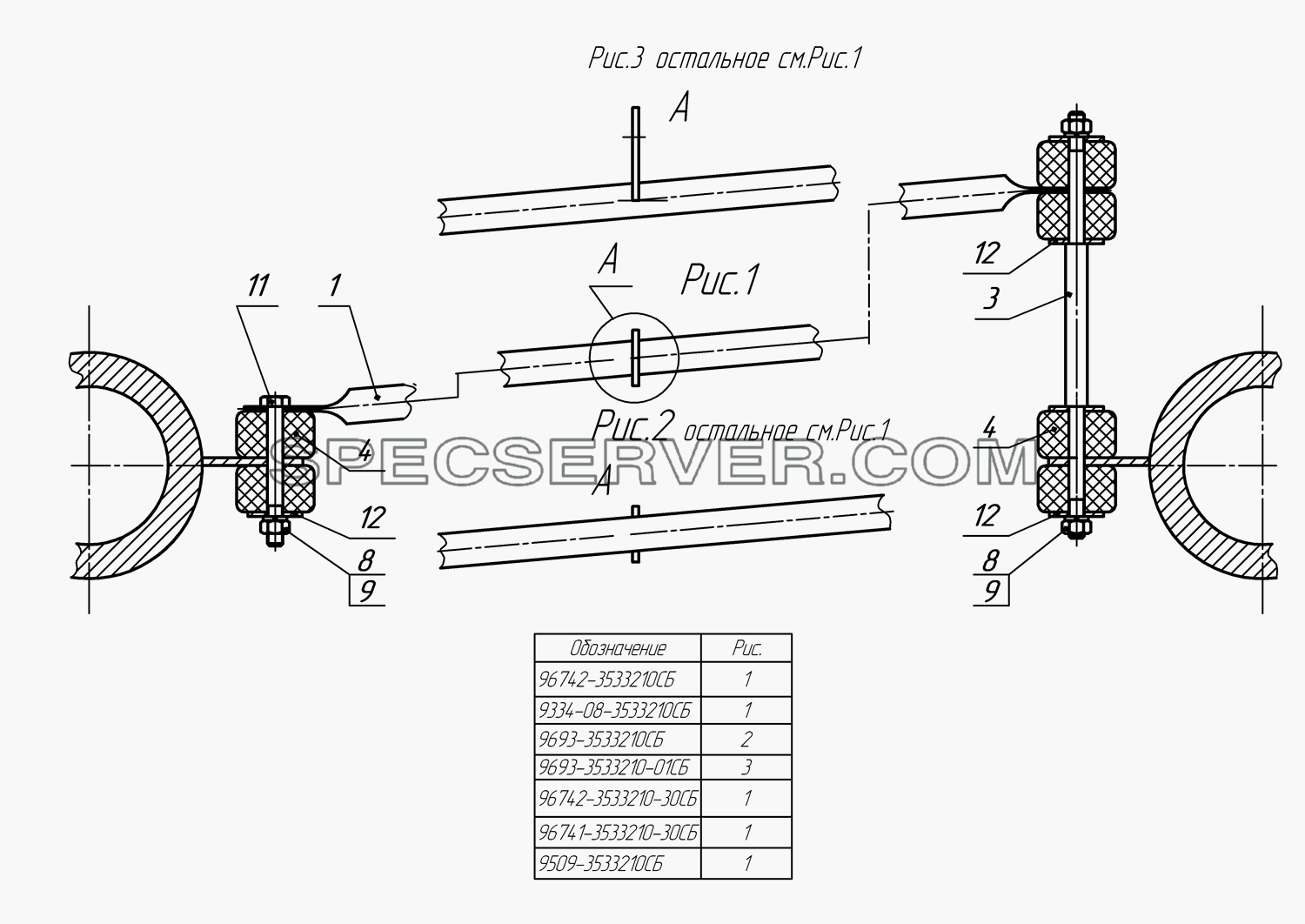

Запчасти: Установка штанги РТС (регулятор тормозных сил) для НефАЗа-9334-20

Установка штанги РТС (регулятор тормозных сил) для НефАЗа-9334-20 (список запасных частей)

Установка штанги РТС (регулятор тормозных сил) для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-08-3533200 Штанга РТС
1 9509-3533200 Штанга
1 96741-3533200-30 Штанга РТС
1 96742-3533200 Штанга РТС
1 96742-3533200-30 Штанга РТС
1 9693-3533200 Штанга
1 9693-3533200-01 Штанга РТС
3 96742-3533213 Стойка
4 96742-3533214 Компенсатор
8 1/21647/11 Гайка
9 1/05168/70 Шайба пружинная 8
11 1/59716/31 Болт М10х1,25-6gх90
12 1/26443/01 Шайба плоская 10х35

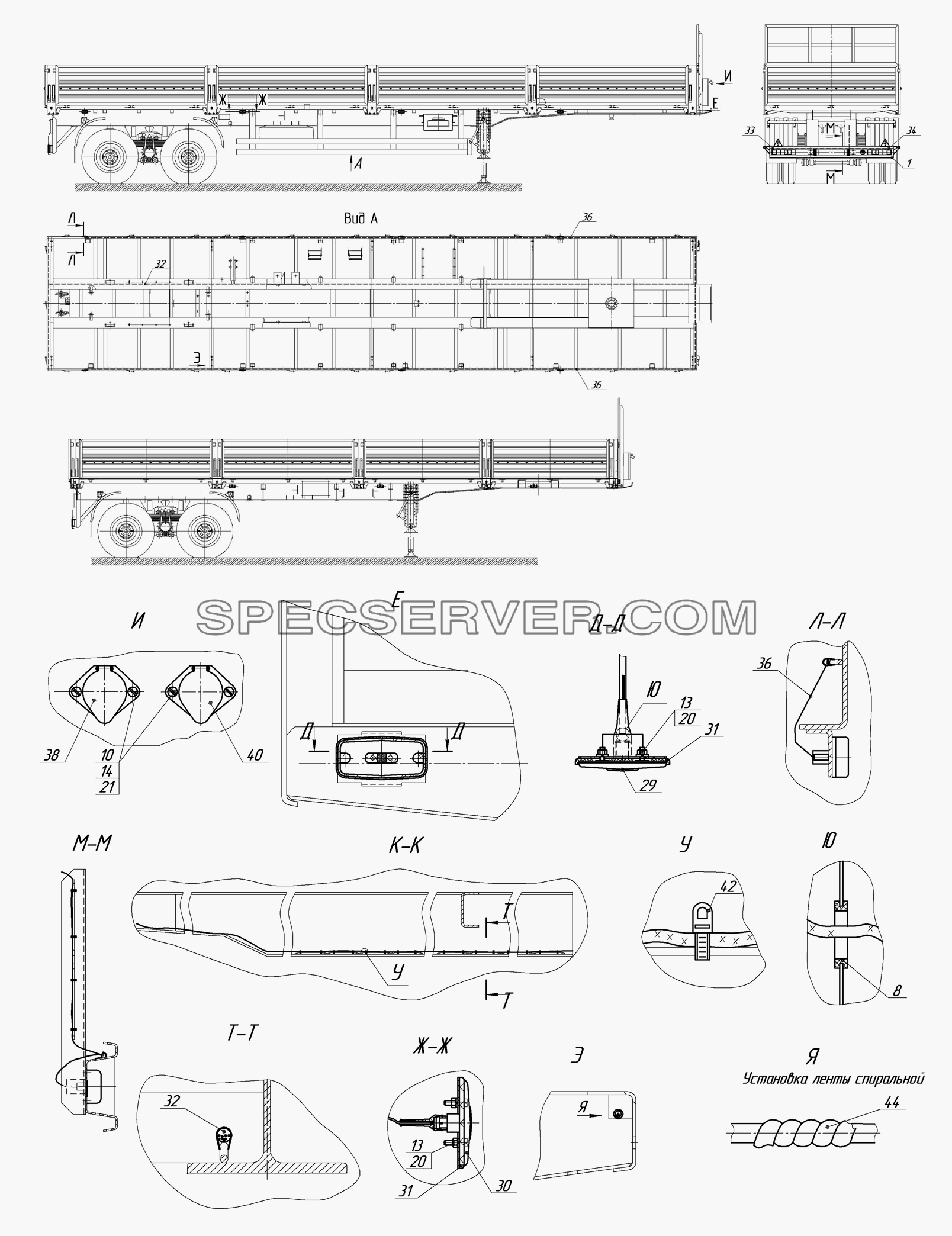

Запчасти: 9334-3700010, 9334-01-3700010 Установка электрооборудования для НефАЗа-9334-20

9334-3700010, 9334-01-3700010 Установка электрооборудования для НефАЗа-9334-20 (список запасных частей)

9334-3700010, 9334-01-3700010 Установка электрооборудования для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-3716020 Установка задних фонарей
8 96742-3724015 Втулка проходная для электропроводки
10 1/32801/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45
13 1/58962/11 Гайка М6-6Н
14 1/61008/11 Гайка М8
20 1/05164/70 Шайба пружинная 6
21 1/05166/70 Шайба пружинная 8
29 ГФ 1.15 Фонарь передний ГФ 1.15 ГФ 1.15
30 Фонарь ГФ 1.25 Фонарь боковой габаритный ГФ 1,25
31 ГФ1.008 Уплотнитель ГФ1.008
32 9334.010 Кабель основной
33 9334.030 Кабель задний левый
33 9334.030-01 Кабель задний левый
34 9334.032 Кабель задний правый
34 9334.032-01 Кабель задний правый
36 9334.061 Кабель боковой
38 45 7372 2105 Розетка штепсельная ПС 325
40 45 7372 2169 Розетка штепсельная ПС 326
42 53205-3401228 Хомут
44 53205-3506435 Лента спиральная 22х18х19

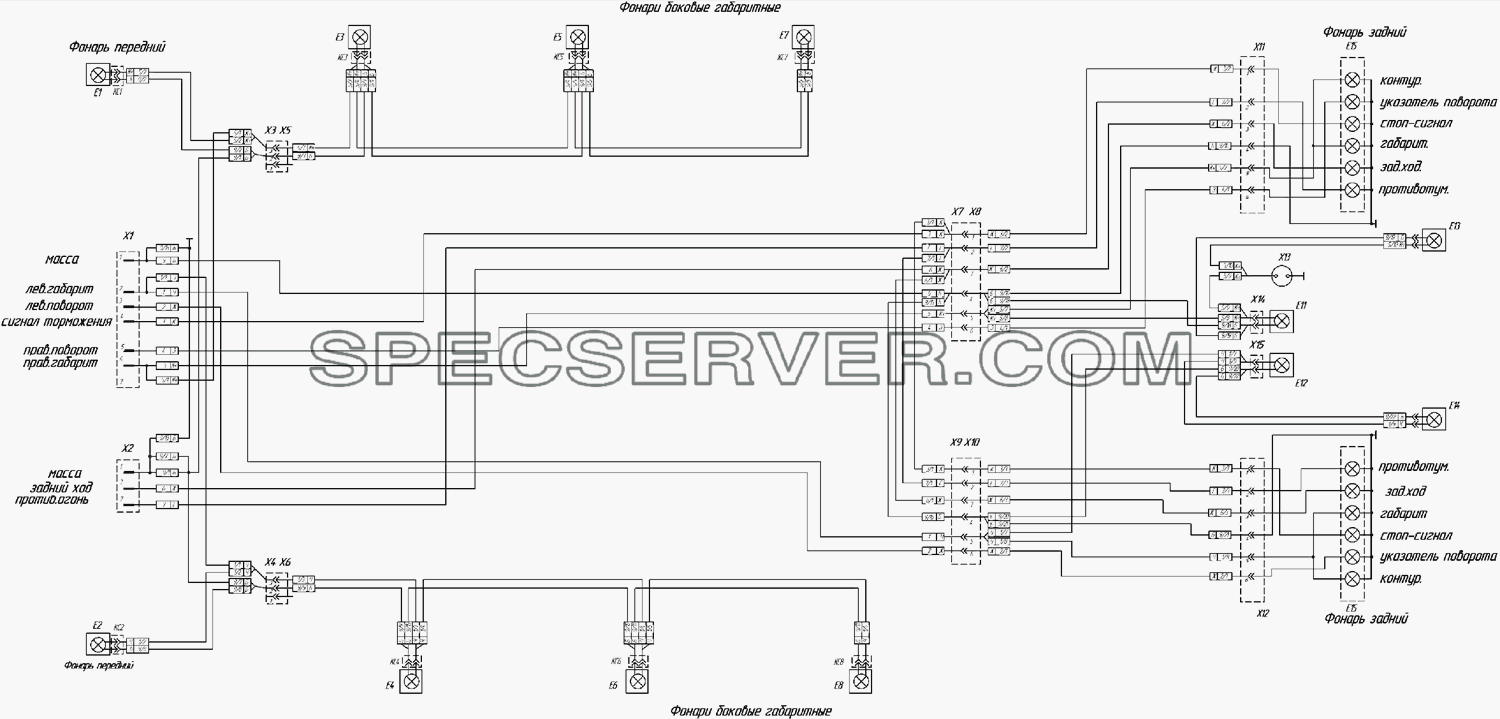

Запчасти: 9334-3700010-Э4Схема электрическая соединений для НефАЗа-9334-20

9334-3700010-Э4Схема электрическая соединений для НефАЗа-9334-20 (список запасных частей)

9334-3700010-Э4Схема электрическая соединений для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72
- Е11,Е12 Фонарь номерного знака ЕС 12.03-24
- Е13 Фонарь заднего хода 211.3711
- Е14 Фонарь задний противотуманный 241.3716
- Е15 Фонарь контурный передний 361.3731
- Е3-Е8 Фонарь боковой габаритный ГФ 1.25
- Х1 Вилка ПС325
- Х10 Вилка СЦАЗ-2-6-В-01 Ф50.005.035 ТУ
- Х13 Розетка переносной лампы ПС400
- Х14,Х15 Розетка СЦ5.601.202
- Х2 Вилка ПС326
- Х3, Х4 Розетка СЦ5.601.203
- Х5,Х6 Вилка СЦ5.501.203
- Х7 Розетка СЦ7.601607
- Х8 Вилка СЦ7.501607
- Х9,Х11,Х12 Розетка СЦАЗ-2-6-Р Ф53.64.7.055ТУ

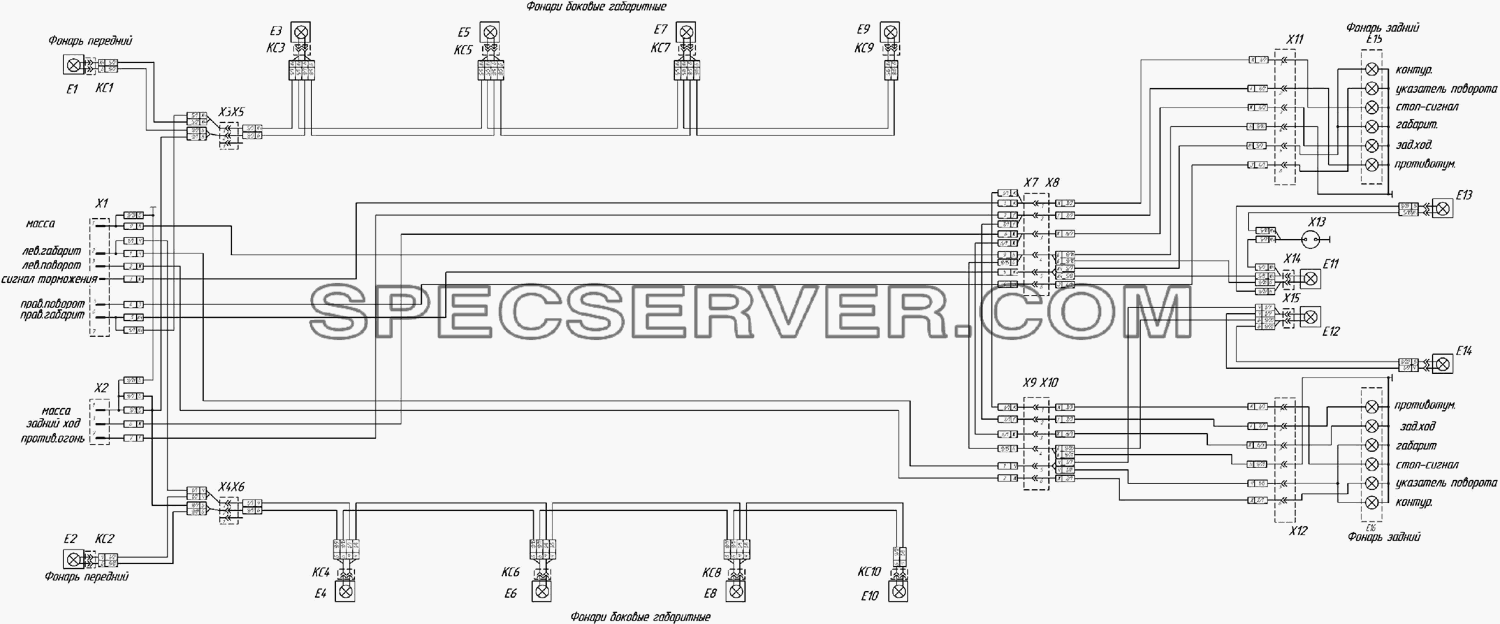

Запчасти: 9334-01- 3700010-Э4 Схема электрическая соединений для НефАЗа-9334-20

9334-01- 3700010-Э4 Схема электрическая соединений для НефАЗа-9334-20 (список запасных частей)

9334-01- 3700010-Э4 Схема электрическая соединений для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72
- Е11,Е12 Фонарь номерного знака ЕС 12.03-24
- Е13 Фонарь заднего хода 211.3711
- Е14 Фонарь задний противотуманный 241.3716
- Е15 Фонарь контурный передний 361.3731
- Е16 Фонарь контурный передний 361.3731
- Е3-Е10 Фонарь боковой габаритный ГФ 1.25
- Х1 Вилка ПС325
- Х10 Вилка СЦАЗ-2-6-В-01 Ф50.005.035 ТУ
- Х13 Розетка переносной лампы ПС400
- Х14,Х15 Розетка СЦ5.601.202
- Х2 Вилка ПС326
- Х3, Х4 Розетка СЦ5.601.203
- Х5,Х6 Вилка СЦ5.501.203
- Х7 Розетка СЦ7.601607
- Х8 Вилка СЦ7.501607
- Х9,Х11,Х12 Розетка СЦАЗ-2-6-Р Ф53.64.7.055ТУ

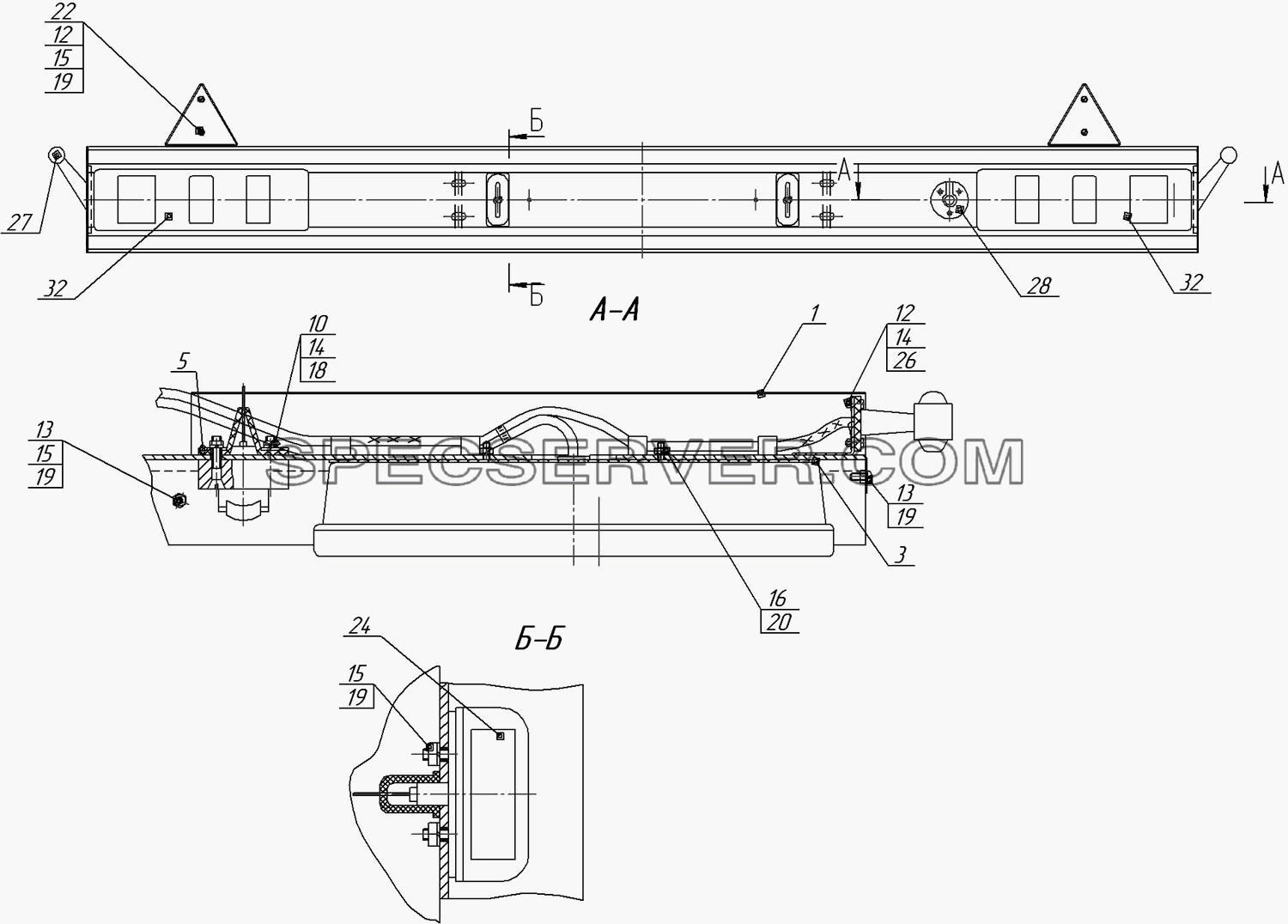

Запчасти: 9334-3716020 Установка задних фонарей для НефАЗа-9334-20

9334-3716020 Установка задних фонарей для НефАЗа-9334-20 (список запасных частей)

9334-3716020 Установка задних фонарей для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93341-3716021-08 Кожух защитный
3 65115-3731219-91 Уплотнитель
5 9674-3716016 Кольцо нажимное розетки двухполюсной
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
12 1/32742/01 Винт М5
13 1/32760/01 Винт
14 1/58964/11 Гайка М5-6Н
15 1/58962/11 Гайка М6-6Н
16 1/61008/11 Гайка М8
18 1/11954/70 Шайба пружинная 5
19 1/05164/70 Шайба пружинная 6
20 1/05166/70 Шайба пружинная 8
22 45 7373 5129 Световозвращатель ФП-401Б
24 45 7372 6195 Фонарь освещения номерного знака ФП 134-Б
24 ФП134-Б Фонарь номерного знака ФП134-Б
26 ГФ3.4-20 Фонарь контурный ГФ3.4-20
27 ГФ3.4-21 Фонарь контурный ГФ3.4-21
28 45 7373 2044 Розетка ПС 400 ТУ37.003.228-78
30 53205-3401228 Хомут
32 21.24П Фонарь задний 21.24П
32 45 7372 0960 Фонарь задний 56.3776
32 8512.3716-01 Фонарь задний 8512.3716-01

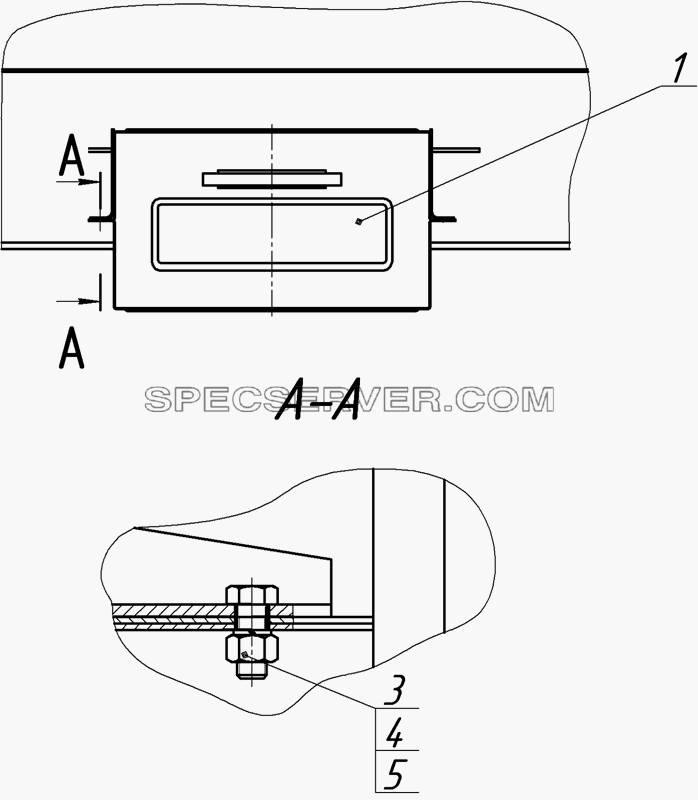

9334-3919000 Установка ЗИП для НефАЗа-9334-20 (список запасных частей)

9334-3919000 Установка ЗИП для НефАЗа-9334-20 (список запасных частей)

9334-3919000 Установка ЗИП для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6606-3919010 Ящик ЗИП в сборе
3 1/59707/21 Болт ТЕМ10х1,25-6gх25
4 1/21647/11 Гайка
5 1/05168/70 Шайба пружинная 8
