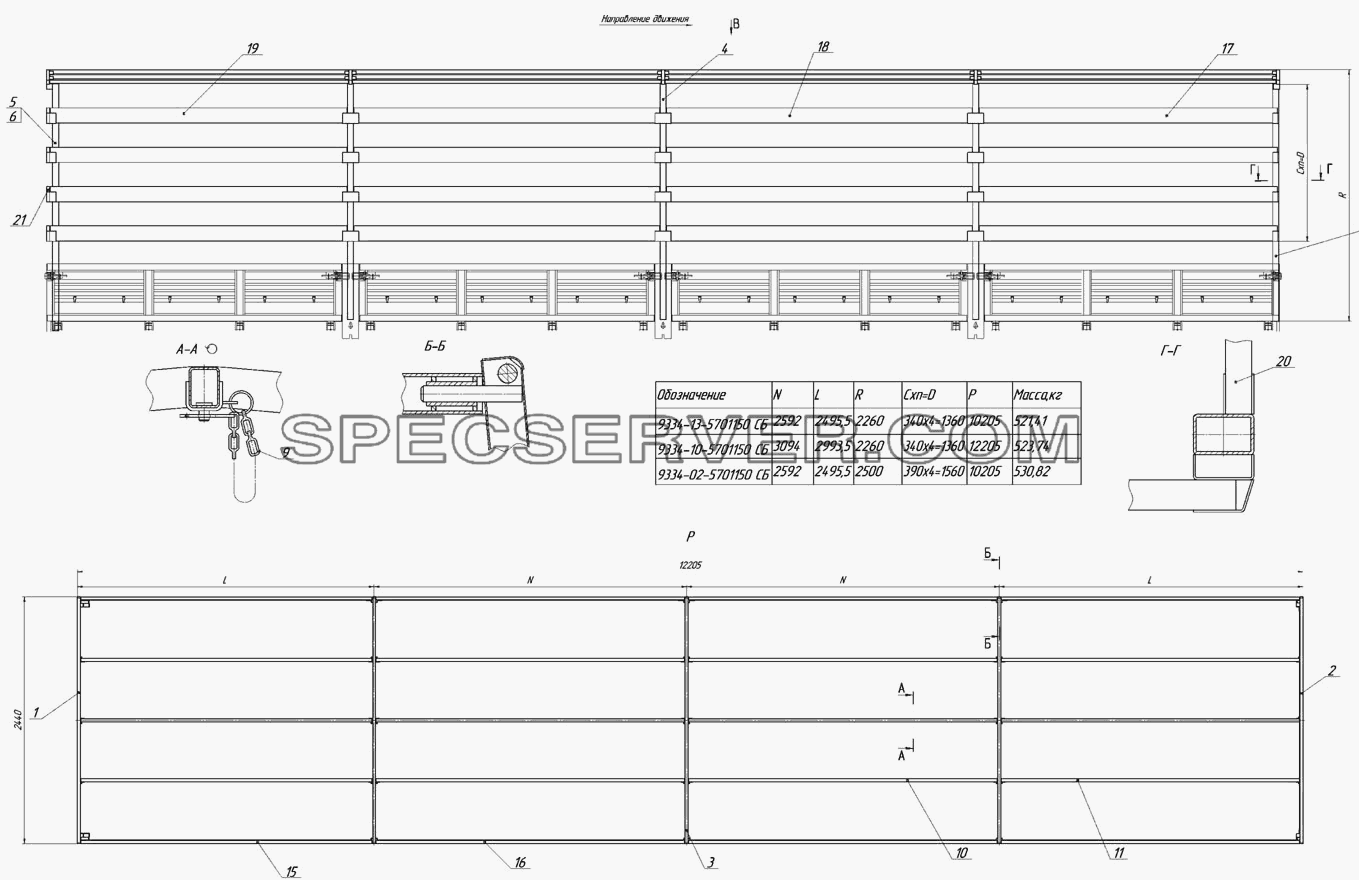

Запчасти: 9334-13-5701150, 9334-10-5701150, 9334-02-5701150 Каркас крыши для НефАЗа-9334-10 (11, 13, 16, 17)

9334-13-5701150, 9334-10-5701150, 9334-02-5701150 Каркас крыши для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-13-5701150, 9334-10-5701150, 9334-02-5701150 Каркас крыши для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 9334-02-5701150СБ Каркас крыши
- 9334-10-5701150СБ Каркас крыши
- 9334-13-5701150СБ Каркас крыши
1 9334-04-5701160 Дуга крыши
2 9334-04-5701161 Дуга крыши
3 9334-04-5701170 Дуга средняя
4 9334-04-5701180 Стойка каркаса тента
4 9334-13-5701180 Стойка каркаса тента
5 9334-04-5701190 Стойка задняя правая
5 9334-13-5701190 Стойка каркаса тента задняя правая
6 9334-04-5701191 Стойка задняя левая
6 9334-13-5701191 Стойка каркаса тента задняя левая
7 9334-04-5701200 Стойка передняя правая
7 9334-13-5701200 Стойка передняя правая
8 9334-04-5701201 Стойка передняя левая
8 9334-13-5701201 Стойка передняя левая
9 93344-5701225 Цепочка в сборе
10 9334-04-5701222 Растяжка
10 9334-13-5701226 Растяжка
11 9334-04-5701227 Растяжка
11 9334-13-5701227 Растяжка
15 9334-04-5701220 Растяжка угловая
15 9334-13-5701220 Растяжка угловая
16 9334-04-5701220-01 Растяжка угловая
16 9334-13-5701220-01 Растяжка угловая
17 9334-04-5701232 Доска каркаса
17 9334-13-5701232 Доска каркаса
18 9334-04-5701232-01 Доска каркаса
18 9334-13-5701232-01 Доска каркаса
19 9334-13-5701232-02 Доска каркаса
20 9334-13-5701232-03 Доска каркаса
21 9334-13-5701232-04 Доска каркаса
Запчасти: 9334Н-8501020-13 Тент платформы для НефАЗа-9334-10 (11, 13, 16, 17)

9334Н-8501020-13 Тент платформы для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334Н-8501020-13 Тент платформы для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334Н-8501008-13 Клапан передний тента
2 9334Н-8501006-13 Клапан задний тента
3 9334Н-8501003-02 Полотнище крыши
4 9334Н-8501010-13 Клапан боковой
5 9334Н-8501011-13 Клапан боковой
6 9334-8508080-13 Трос пломбирования

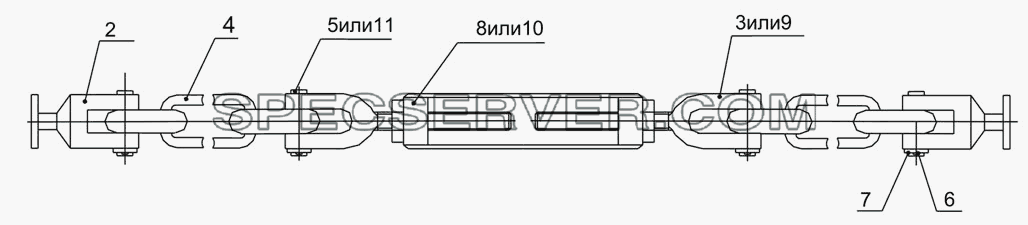

Запчасти: 9334-8502420 Стяжка для НефАЗа-9334-10 (11, 13, 16, 17)

9334-8502420 Стяжка для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-8502420 Стяжка для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93341-8502425 Муфта
2 93341-8502421 Ушко
3 93341-8502422-02 Вилка
4 8х42 Цепь
5 6-10х5х36х001 Ось
6 1/07964/01 Шплинт разводной 3х20
7 1/26386/01 Шайба плоская 10х18
8 93341-8502422-03 Вилка
9 93341-8502422 Вилка
10 93341-8502422-01 Вилка
11 93341-8502423 Ось

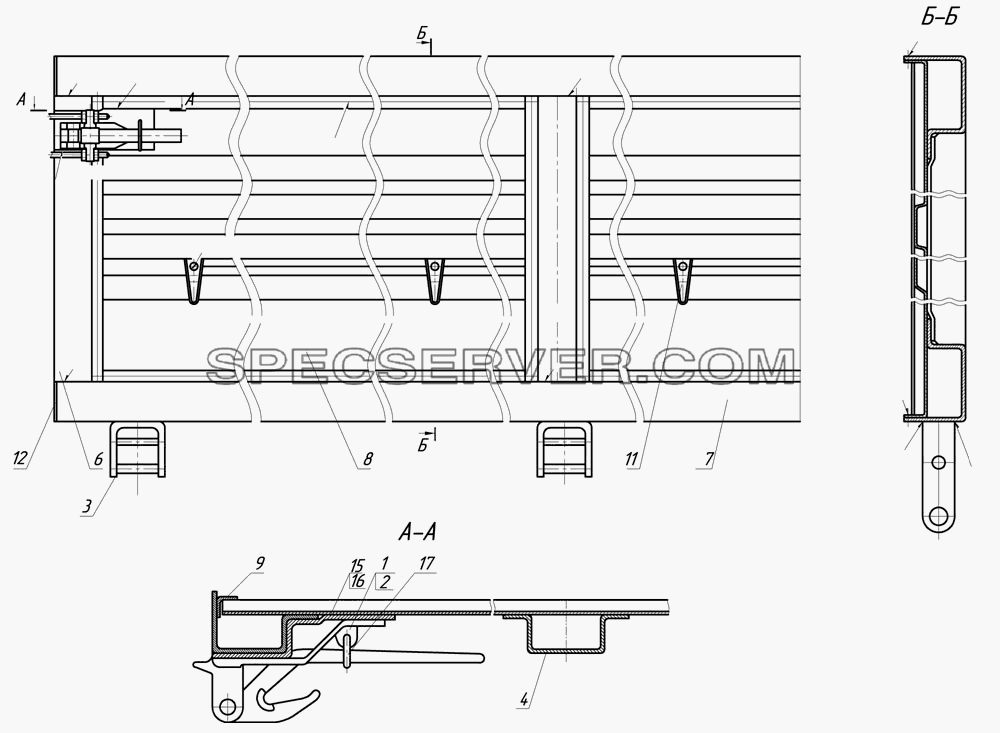

Запчасти: 9334-8504110 Борт задний для НефАЗа-9334-10 (11, 13, 16, 17)

9334-8504110 Борт задний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-8504110 Борт задний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-8505028 Рычаг
2 5320-8505029 Рычаг
3 93341-8502219-01 Шарнир борта
4 9334-8502217 Стойка борта средняя
6 9334-8502226 Стойка борта
7 9334-8504116 Окантовка борта
8 9334-8504117-01 Панель борта
9 9334-8502218 Угольник
11 55102-8502080 Крючок увязочного каната
12 9334-8502221 Заглушка
15 9334-8501092 Основание
16 9334-8501093 Основание
17 9334-8501098 Скоба

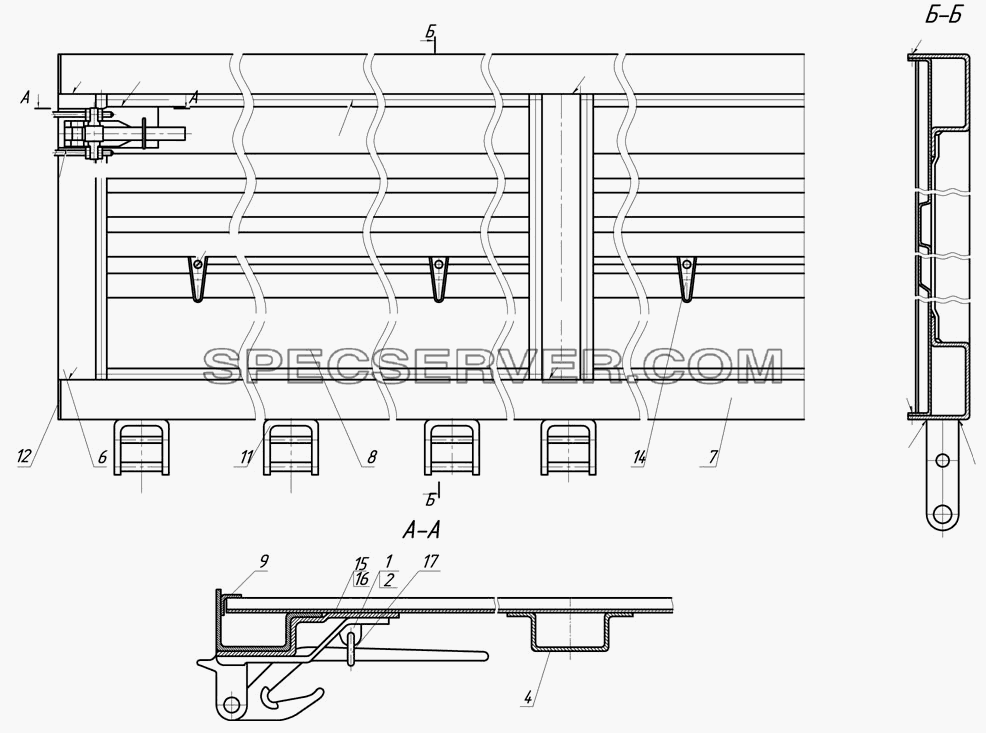

Запчасти: 9334-8504110-01 Борт задний для НефАЗа-9334-10 (11, 13, 16, 17)

9334-8504110-01 Борт задний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-8504110-01 Борт задний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-8505028 Рычаг
2 5320-8505029 Рычаг
4 9334-8502217 Стойка борта средняя
6 9334-8502226 Стойка борта
7 9334-8504116 Окантовка борта
8 9334-8504117-01 Панель борта
9 9334-8502218 Угольник
11 93341-8502219-01 Шарнир борта
12 9334-8502221 Заглушка
14 55102-8502080 Крючок увязочного каната
15 9334-8501092 Основание
16 9334-8501093 Основание
17 9334-8501098 Скоба

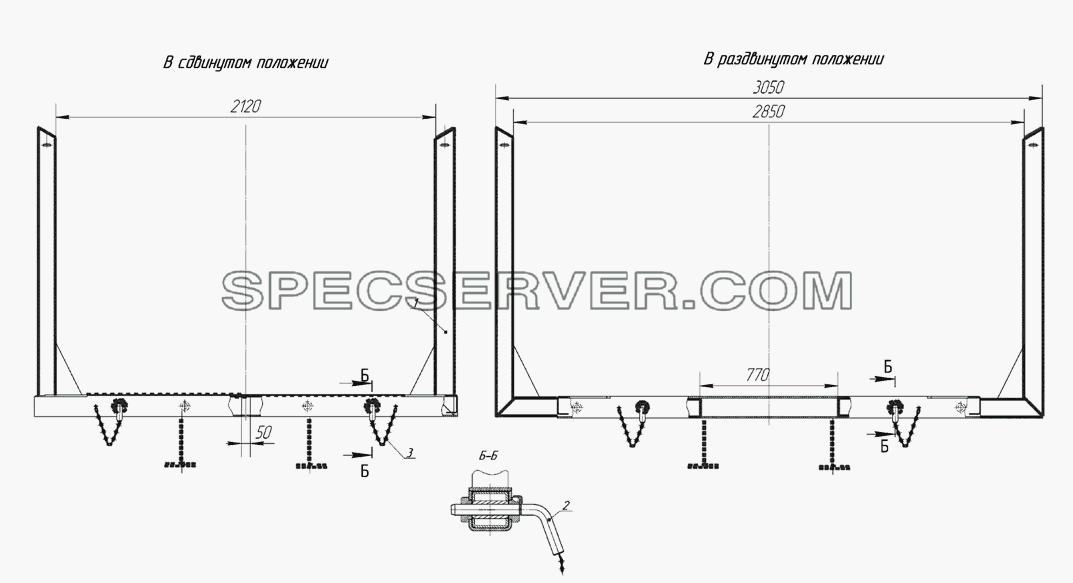

9334-8509000-10 Установка раздвижных стоек для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-8509000-10 Установка раздвижных стоек для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-8509000-10 Установка раздвижных стоек для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-8601920-10 ЭП053 Стойка раздвижная
2 9334-8601130-10 ЭП053 Фиксатор
3 9334-45701227 Цепочка
