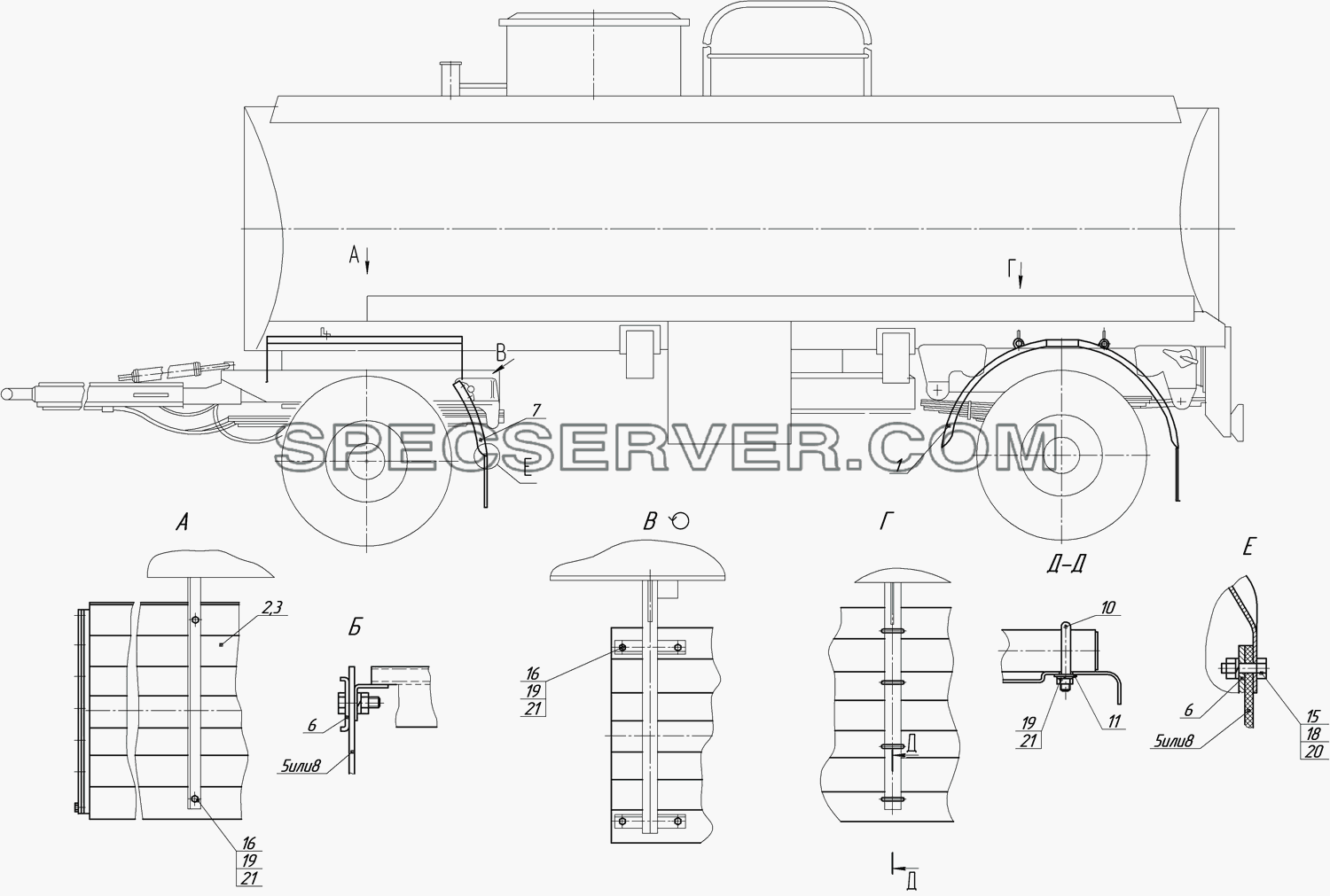

Запчасти: 8602-8511030 Установка брызговиков для НефАЗа-8602

8602-8511030 Установка брызговиков для НефАЗа-8602 (список запасных частей)

8602-8511030 Установка брызговиков для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8602-8511035 Брызговик
2 8602-8511040 Брызговик
3 8602-8511041 Брызговик
5 5511-8404282 Фартук брызговика
6 5511-8404283 Пластина
7 8602-8511033 Крыло брызговика
8 8602-8511039 Фартук
10 9674-8511098 Хомут
11 9674-8511099 Серьга
15 1/09024/21 Болт М6-6gх20
16 1/59707/21 Болт ТЕМ10х1,25-6gх25
18 1/58962/11 Гайка М6-6Н
19 1/21647/11 Гайка
20 1/05164/70 Шайба пружинная 6
21 1/05168/70 Шайба пружинная 8

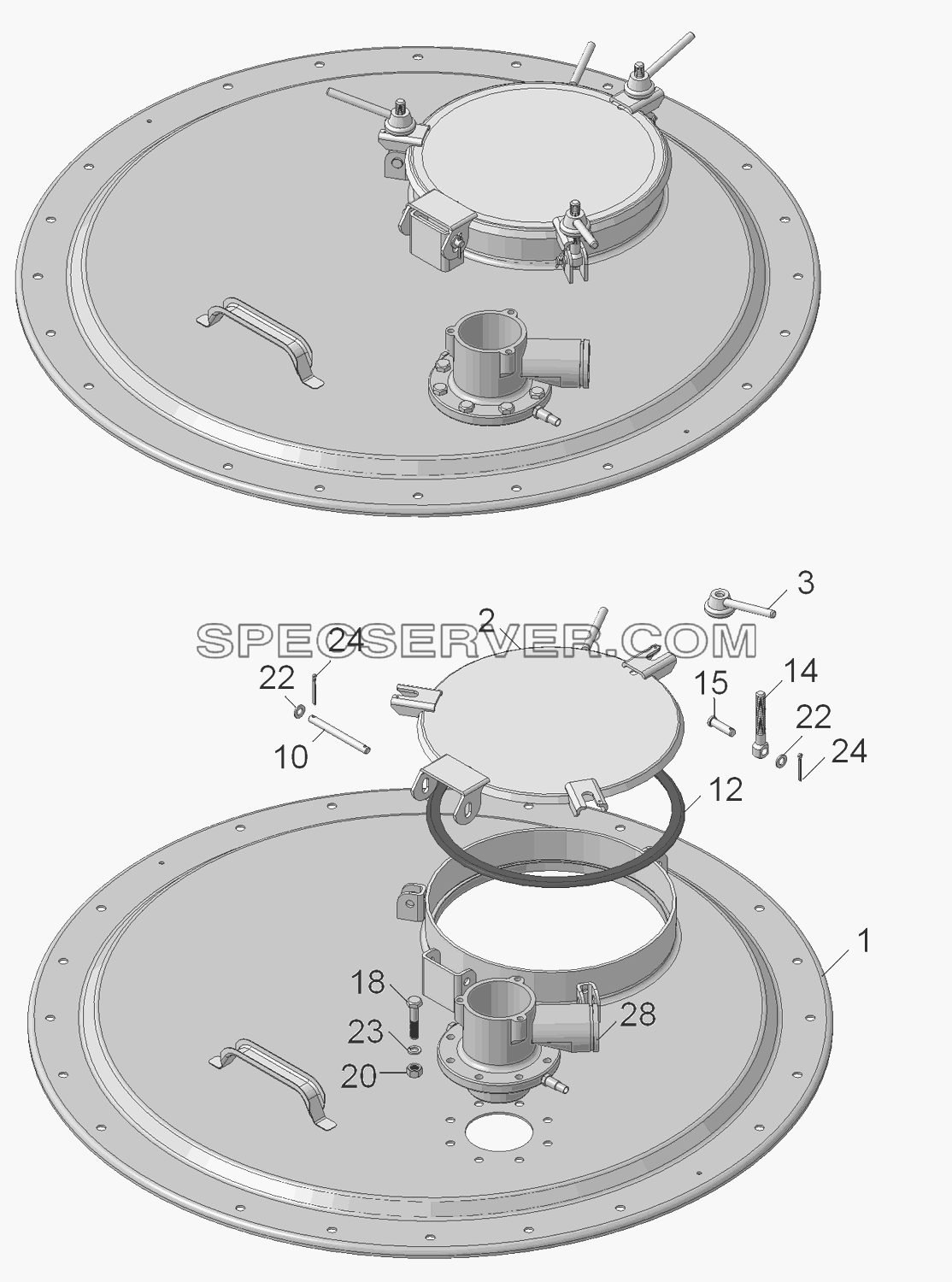

Запчасти: 66052-8513110 Крышка горловины для НефАЗа-8602

66052-8513110 Крышка горловины для НефАЗа-8602 (список запасных частей)

66052-8513110 Крышка горловины для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 66052-8513120 Крышка большая
2 СКЦ-8513130 Крышка малая
3 Э 66061-8513140 Гайка
10 9674-8210088 Ось
12 9674-8513113 Прокладка
14 9674-8513142 Болт откидной
15 9674-8513148 Ось
18 1/58887/21 Болт
20 1/21647/11 Гайка
22 1/26386/01 Шайба плоская 10х18
23 1/05168/70 Шайба пружинная 8
24 1/07964/01 Шплинт разводной 3х20
28 УД2-80-808.00.00-02 Устройство дыхательное

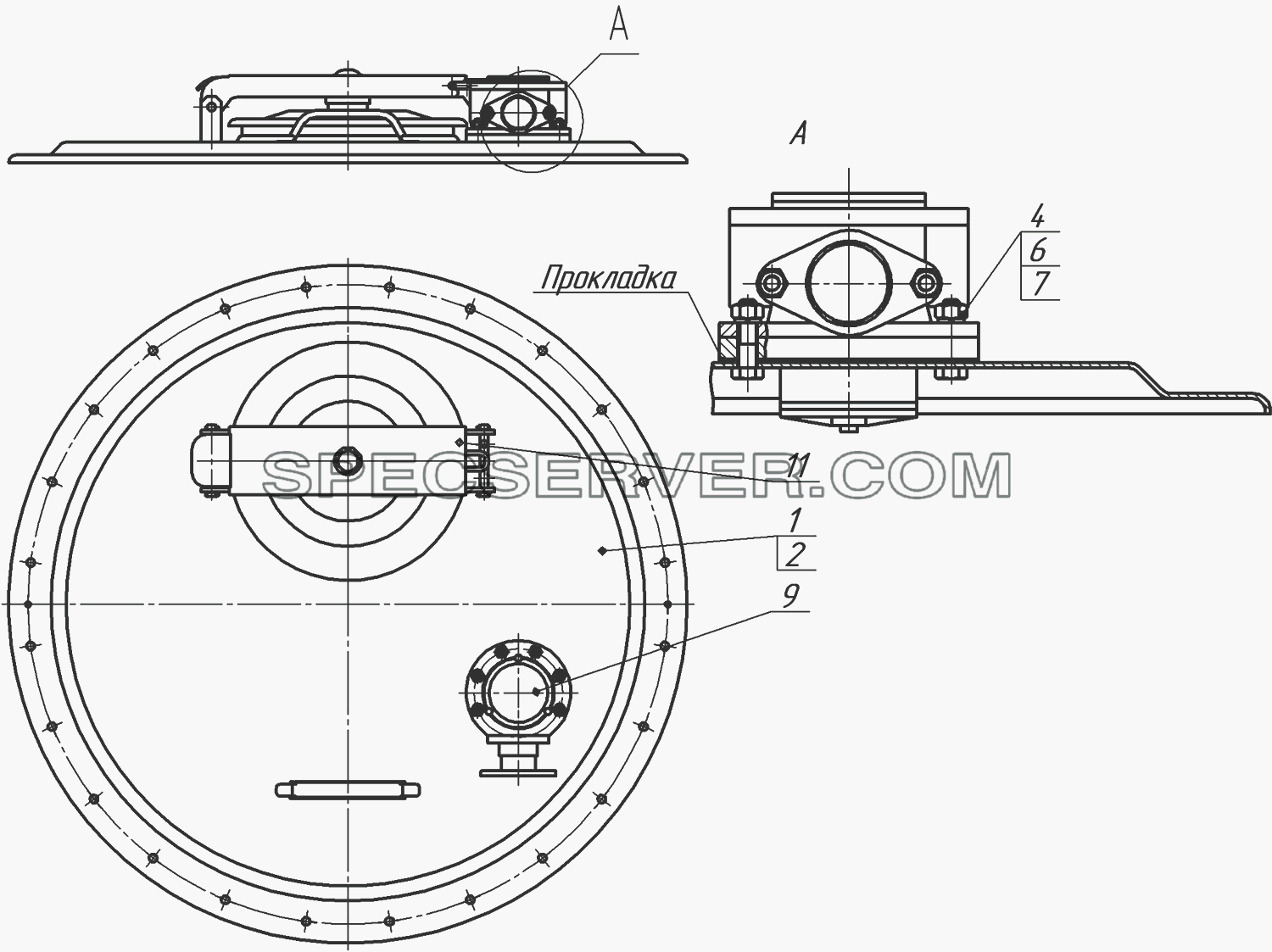

Запчасти: 66052-8513110-10 Крышка горловины (вариант) для НефАЗа-8602

66052-8513110-10 Крышка горловины (вариант) для НефАЗа-8602 (список запасных частей)

66052-8513110-10 Крышка горловины (вариант) для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 66052-8513120-10 Крышка большая
4 1/58887/21 Болт
6 1/21647/11 Гайка
7 1/05168/70 Шайба пружинная 8
9 УД2-80-808.00.00-02 Устройство дыхательное
11 057.00.00.00Ст Крышка люка ТУ 3689-001-75666567-2008

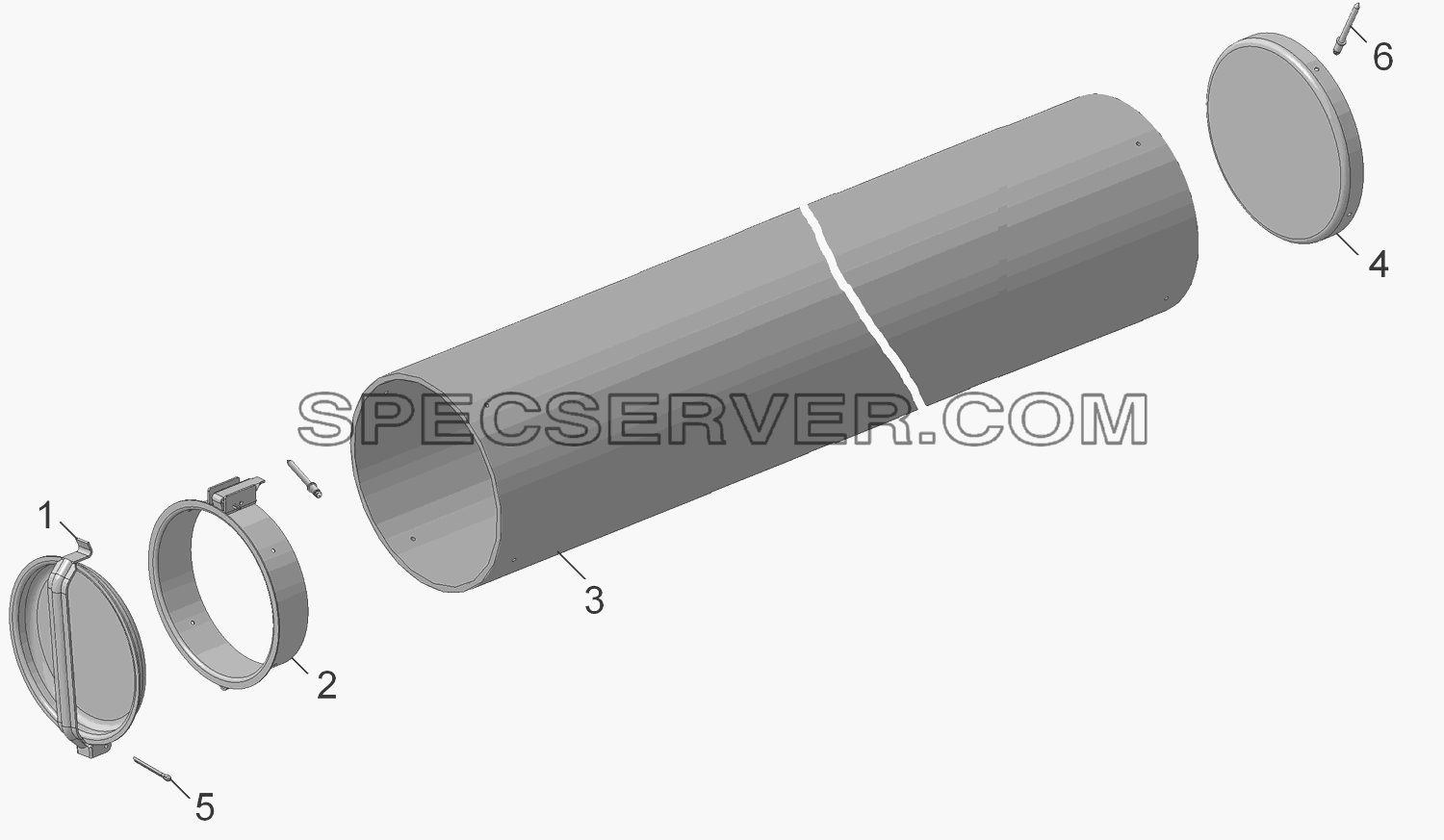

Запчасти: 9674-8520010-01, 66063-8520010-01, 5607-8520010-01 Пенал в сборе для НефАЗа-8602

9674-8520010-01, 66063-8520010-01, 5607-8520010-01 Пенал в сборе для НефАЗа-8602 (список запасных частей)

9674-8520010-01, 66063-8520010-01, 5607-8520010-01 Пенал в сборе для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-8520015 Крышка в сборе
2 9674-8520030-01 Накладка в сборе
3 5607-8520011-01 Корпус пенала
3 66063-8520011-01 Корпус пенала
3 9674-8520011-01 Корпус пенала
4 9674-8520014 Дно
5 1/07336/01 Шплинт 2,7х25
6 1/28392/90 Заклепка 3,3х13

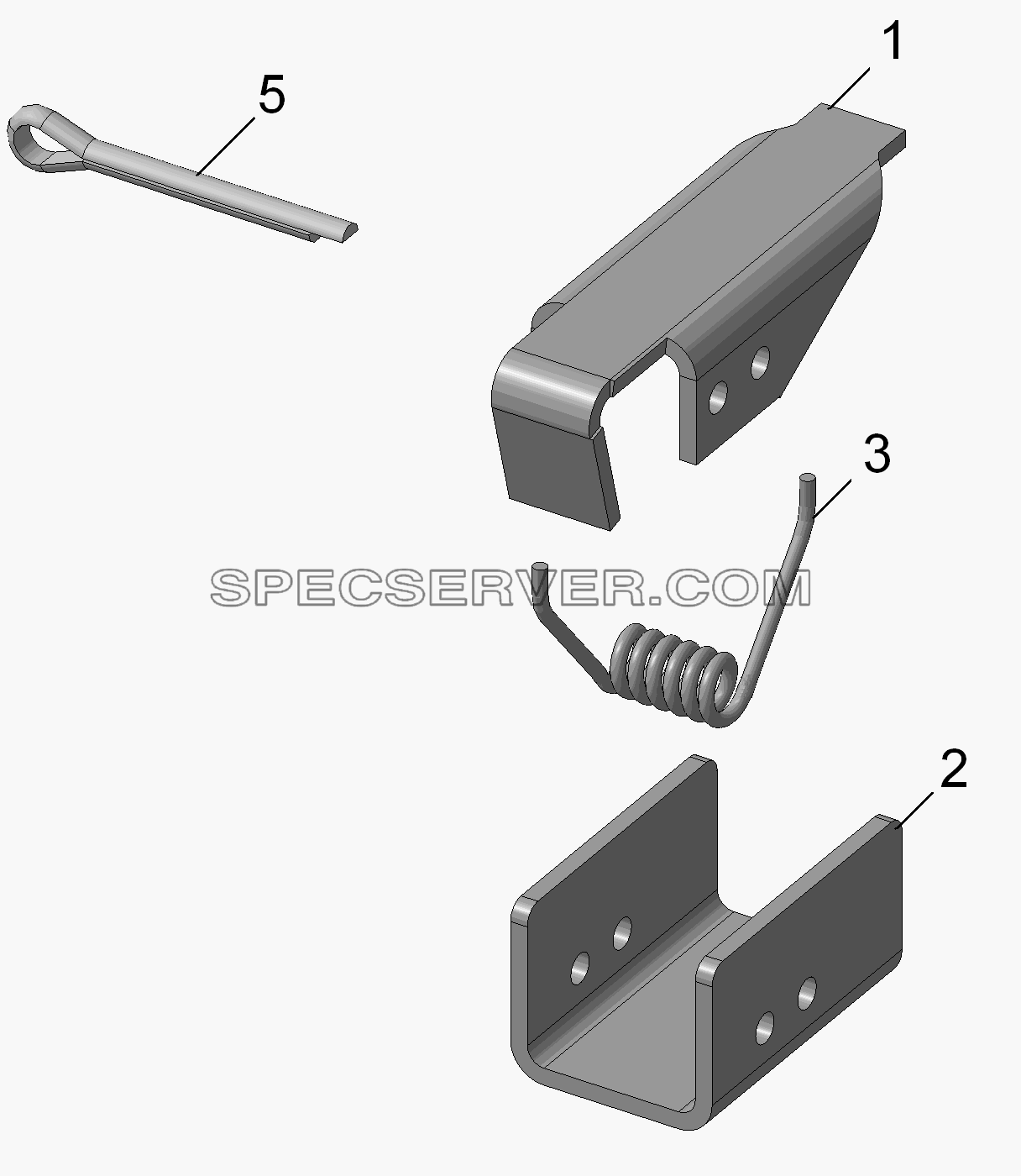

Запчасти: 9674-8520020 Защелка для НефАЗа-8602

9674-8520020 Защелка для НефАЗа-8602 (список запасных частей)

9674-8520020 Защелка для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-8520021 Крючок
2 9674-8520022 Кронштейн
3 9674-8520023 Пружина
5 1/07346/01 Шплинт разводной 3х30

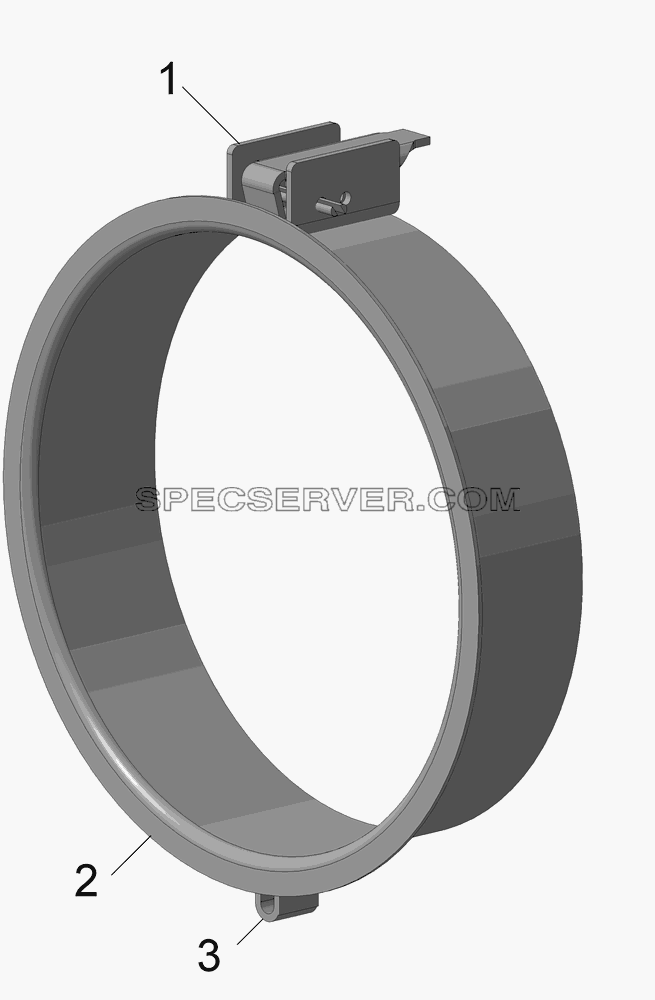

Запчасти: 9674-8520030-01 Накладка в сборе для НефАЗа-8602

9674-8520030-01 Накладка в сборе для НефАЗа-8602 (список запасных частей)

9674-8520030-01 Накладка в сборе для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-8520020-01 Защелка в сборе
2 9674-8520012-01 Накладка
3 9674-8520018 Кронштейн
