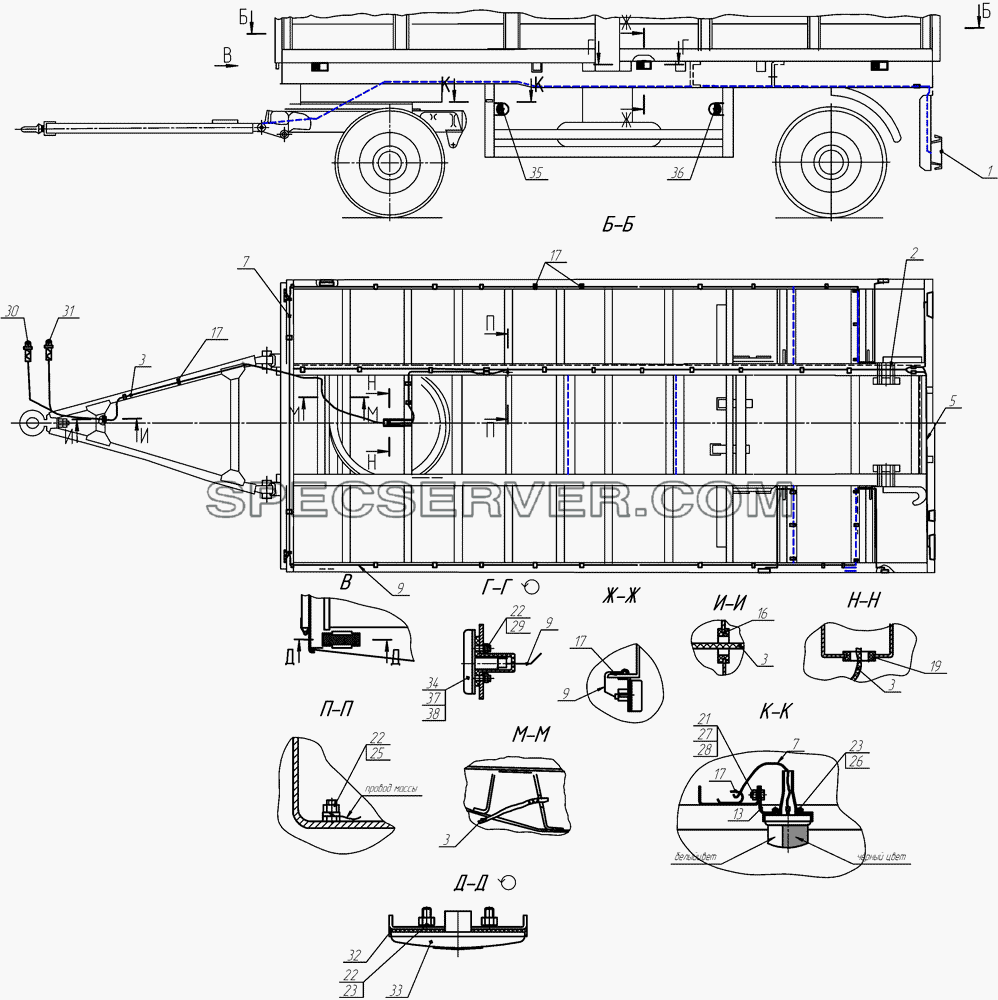

Запчасти: Установка электрооборудования 8332-3700010 для НефАЗа-8332 (2010)

Установка электрооборудования 8332-3700010 для НефАЗа-8332 (2010) (список запасных частей)

Установка электрооборудования 8332-3700010 для НефАЗа-8332 (2010) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-3716010 Установка задних фонарей
2 8332-3724020 Жгут основной
3 8332-3724021 Пучок проводов от тягача к прицепу
5 9334-3724029 Пучок проводов задних фонарей
7 8332-3724060 Пучок проводов передних подфарников
8 9334-3724095 Перемычка «массы»
9 8332-3724098 Пучок проводов боковых габаритных фонарей
13 8332-3700188 Кронштейн
16 8602-2912552 Кольцо
17 42112-3724193 Скоба
19 8332-3724047 Втулка
21 1/61008/11 Гайка М8
22 1/58962/11 Гайка М6-6Н
23 1/58964/11 Гайка М5-6Н
25 1/05164/70 Шайба пружинная 6
26 1/11954/70 Шайба пружинная 5
27 1/05166/70 Шайба пружинная 8
28 1/60433/21 Болт М6-6gх18
29 6.65Г.016 ГОСТ 10463-81 Шайба 6.65Г.016 ГОСТ 10463-81
30 ПС 325-150 Вилка ПС 325-150 ГОСТ 9200-76
31 ПС 326-150 Вилка ПС 326-150 ТУ 37.003.1359-88
32 ФП 315 45 7372 5596 Световозвращатель ФП 315 ТУ 37.003.079-87 ФП 315
33 45 7372 2233 Фонарь передний 16.3712010 ГОСТ 6964-72
34 431.3731010 Фонарь боковой габаритный
35 361.3731 Фонарь контурный передний 361.3731
36 381.3731 Фонарь контурный задний 381.3731
37 49.3731-01 45 7372 0676 Фонарь габаритный боковой 49.3731-01(правый) ГОСТ Р 41.48-2004 49.3731-01
38 49.3731-03 45 7372 0676 Фонарь габаритный боковой 49.3731-03(левый) ГОСТ Р 41.48-2004 49.3731-03

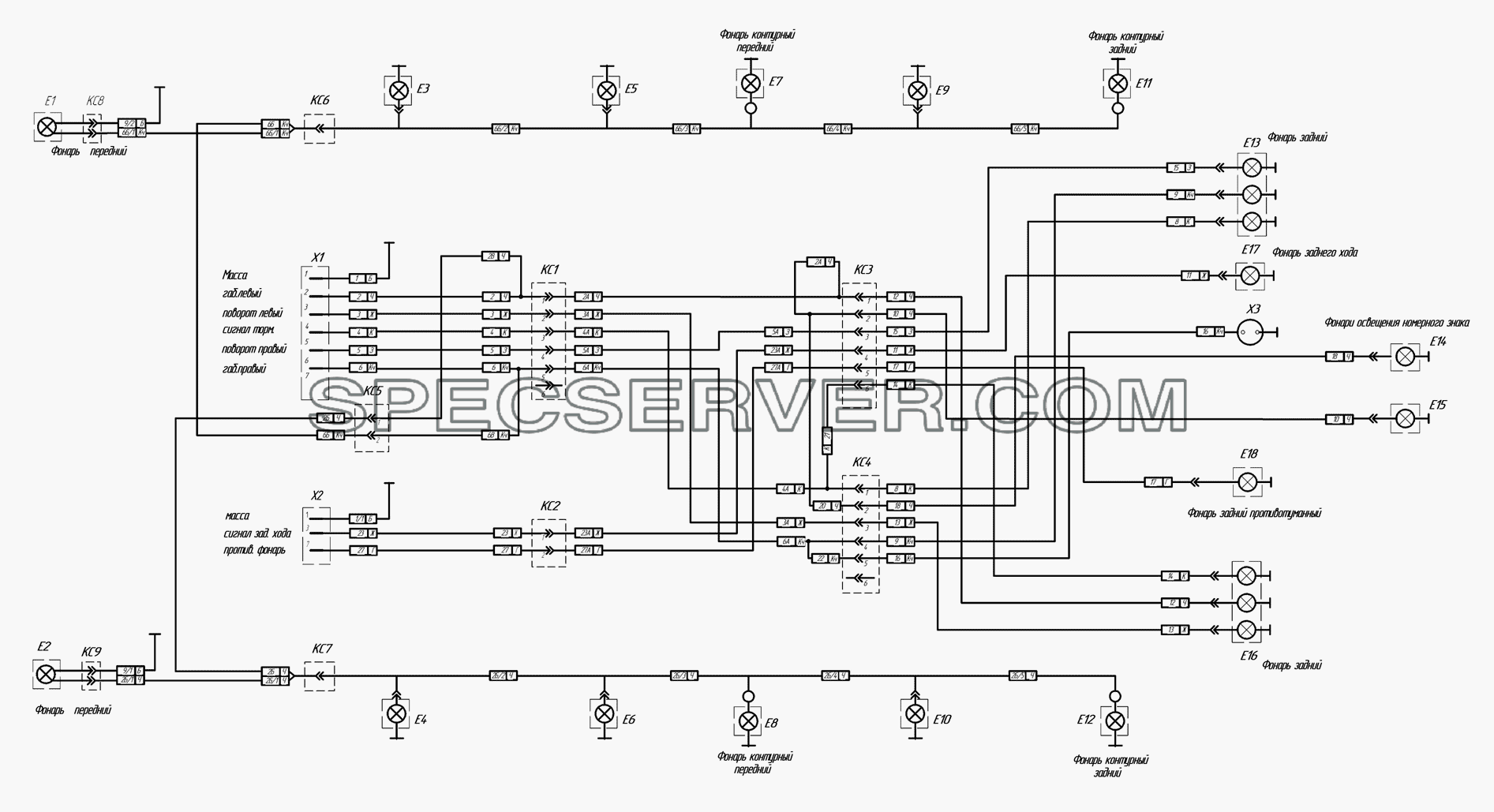

Запчасти: Схема электрическая соединений 8332-3700010ЭЧ для НефАЗа-8332 (2010)

Схема электрическая соединений 8332-3700010ЭЧ для НефАЗа-8332 (2010) (список запасных частей)

Схема электрическая соединений 8332-3700010ЭЧ для НефАЗа-8332 (2010) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72
- Е11,Е12 Фонарь контурный задний 381. 3731
- Е13, Е16 Фонарь задний ФП132 АБ
- Е14,Е15 Фонарь номерного знака ФП 134
- Е17 Фонарь контурный задний 381.3831
- Е18 Фонарь контурный задний 381.3831
- Е3, Е4, Е5, Е6, Е9, Е10 Фонарь боковой габаритный 4313731010 (маркерный)
- Е7,Е8 Фонарь контурный передний 361. 3731
- КС1, КС3, КС4 Колодка 02-6,3-06
- КС2, КС5 Колодка 02-6,3-02
- КС6, КС7 Колодка 02-6,3-1
- КС8, КС9 Поступает в комплекте с ГФ 125
- Х1 Вилка ПС325
- Х2 Вилка ПС326
- Х3 Розетка переносной лампы ПС400

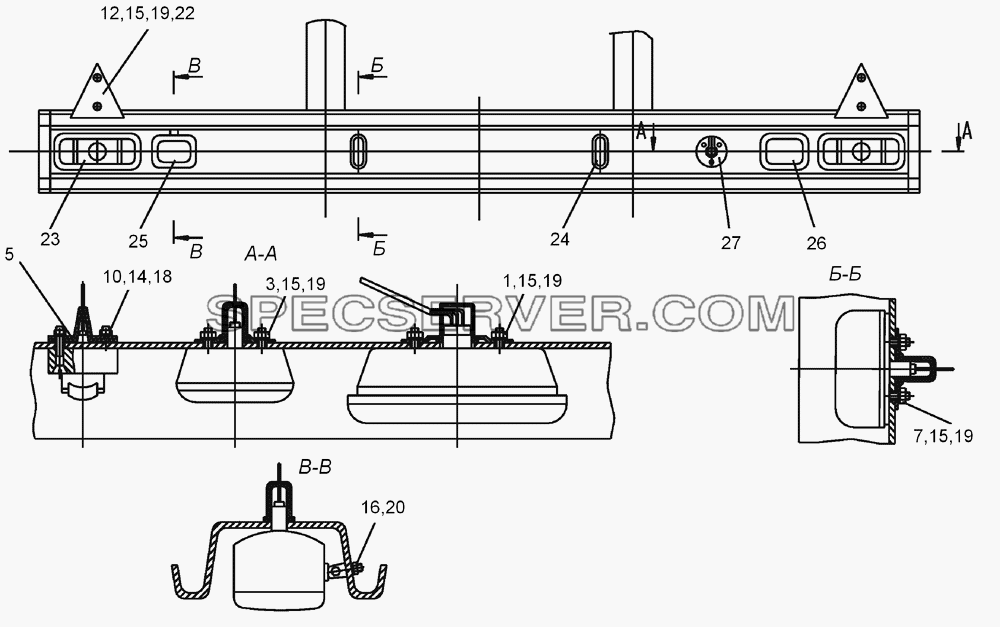

Запчасти: Установка задних фонарей 9334-3716010 для НефАЗа-8332 (2010)

Установка задних фонарей 9334-3716010 для НефАЗа-8332 (2010) (список запасных частей)

Установка задних фонарей 9334-3716010 для НефАЗа-8332 (2010) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5511-3716021 Накладка
3 96741-3716036 Накладка
5 9674-3716016 Кольцо нажимное розетки двухполюсной
7 9674-3716015 Накладка
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
12 1/32742/01 Винт М5
14 1/58964/11 Гайка М5-6Н
15 1/58962/11 Гайка М6-6Н
16 1/61008/11 Гайка М8
18 1/11954/70 Шайба пружинная 5
19 1/05164/70 Шайба пружинная 6
20 1/05166/70 Шайба пружинная 8
22 45 7373 5129 Световозвращатель ФП-401Б
23 45 7372 5468 Фонарь задний ФП133-АБ ТУ 37.003.675-78
24 45 7372 6077 Фонарь номерного знака ФП 134-Б
25 45 7372 0258 Задний противотуманный фонарь 241.3716 ТУ 37.003.1104-82
26 45 7332 1202 Фонарь заднего хода 211.3711
27 45 7373 2044 Розетка ПС 400 ТУ37.003.228-78

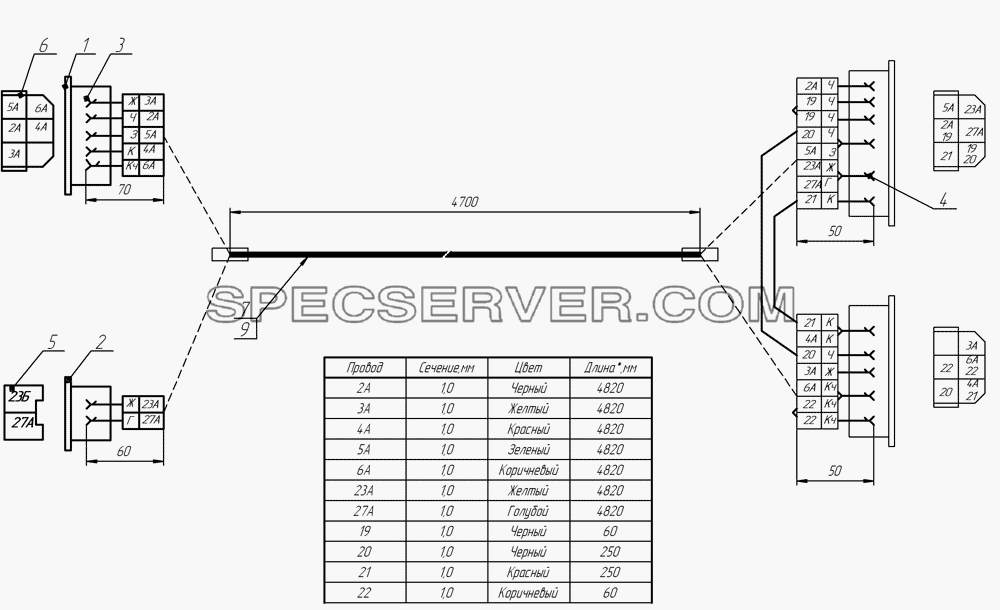

Запчасти: Жгут основной 8332-3724020 для НефАЗа-8332 (2010)

Жгут основной 8332-3724020 для НефАЗа-8332 (2010) (список запасных частей)

Жгут основной 8332-3724020 для НефАЗа-8332 (2010) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 305 ТВ-40,4, ГОСТ 19034-82 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82
- ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
1 5320-3724056 Чехол защитный 5320-3724056
2 5320-3724050 Чехол защитный 5320-3724050
3 45 7373 8008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
4 45 7373 8009 Гнездо 03-6,3-13 ОСТ 37.003.032-88
5 45 7373 9003 Колодка гнездовая 02-6,3-02 ОСТ 37.003.032-88
6 45 7373 9009 Колодка гнездовая 02-6,3-06 ОСТ 37.003.032-88
7 ПГВА-1,0 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
9 ТГА-СП-20 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-20 ТУ 3491-001-70882065-04

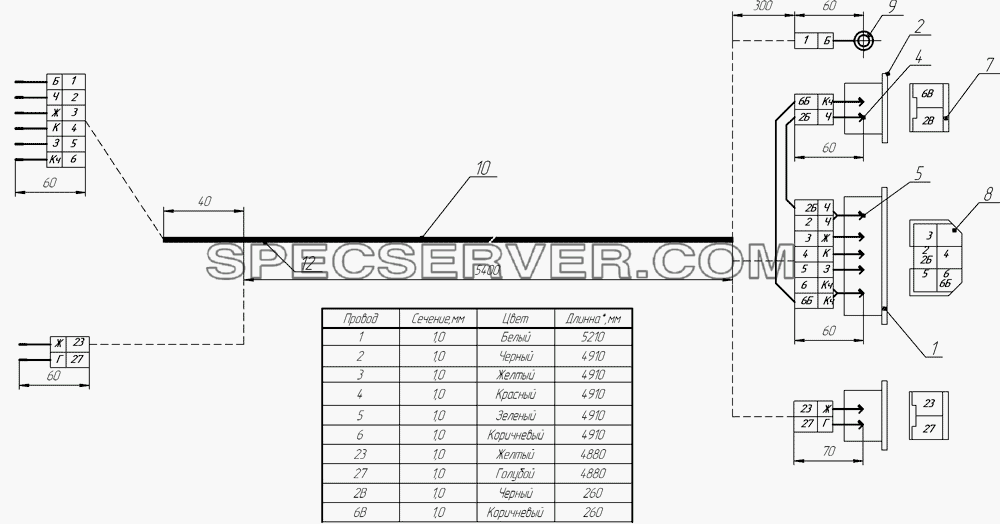

Запчасти: Пучок проводов от тягача к прицепу 8332-3724021 для НефАЗа-8332 (2010)

Пучок проводов от тягача к прицепу 8332-3724021 для НефАЗа-8332 (2010) (список запасных частей)

Пучок проводов от тягача к прицепу 8332-3724021 для НефАЗа-8332 (2010) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 305 ТВ-40,4, ГОСТ 19034-82 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82
- 8122-3724026 Втулка
- ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
1 5320-3724057 Чехол защитный
2 5320-3724051 Чехол защитный 5320-3724051
4 45 7373 8005 Штырь 03-6,3-13 ОСТ 37.003.032-88
5 45 7373 8004 Штырь 03-6,3-12 ОСТ 37.003.032-88
7 45 7373 9004 Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88
8 45 7373 9011 Колодка штырьевая 02-6,3-06 ОСТ 37.003.032-88
9 45 7373 8528 Наконечник ф 6,5 ОСТ 37.003.040-81
10 ПГВА-1,0 ТУ 16.К17-021-94 Провод
12 ТГА-СП-20 ТУ 3491-001-70882065-04 L=5440мм Труба гофрированная для электропроводок ТГА-СП-20 ТУ 3491-001-70882065-04 L=5440мм
13 ТГА-СП 9 ТУ 3491-001-70882065-04 L=300 мм Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04 L=300 мм

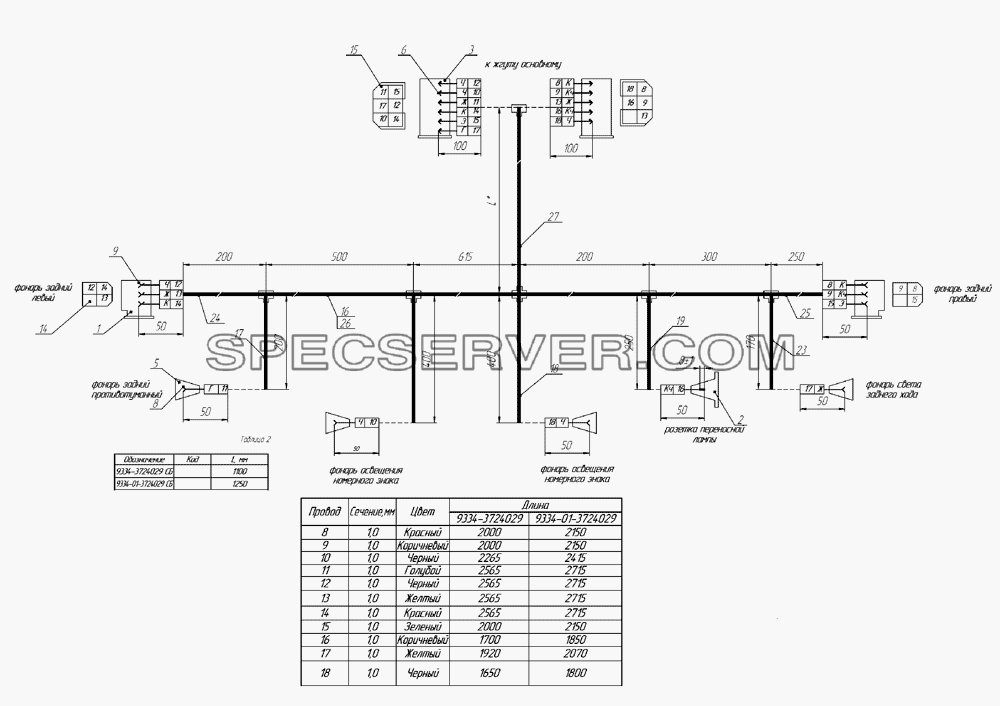

Пучок проводов задний 9334-3724029,9334-01-3724029 для НефАЗа-8332 (2010) (список запасных частей)

Пучок проводов задний 9334-3724029,9334-01-3724029 для НефАЗа-8332 (2010) (список запасных частей)

Пучок проводов задний 9334-3724029,9334-01-3724029 для НефАЗа-8332 (2010) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 20х0.20, 1 сорта ГОСТ 16214-86 m=150 гр. Лента ПВХ
- 305 ТВ-40,4, ГОСТ 19034-82 (L=15±1 мм) Трубка 305 ТВ-40,4, белая, сорт 1 ГОСТ 19034-82 (L=15±1 мм)
- 3582-84 m=0.01 гр. Вазелин ГОСТ
- 9334-3724029 Пучок проводов задних фонарей
- ТУ 4811-012-1299064-01 Трубы гофрированные для электропроводок ТУ 4811-012-1299064-01
1 5320-3716017 Чехол защитный
2 5320-3723111 Чехол защитный
3 5320-3724057 Чехол защитный
5 5320-3724059 Штырь 03-6,3-12
6 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
8 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
9 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
14 4573739007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
15 4573739011 Колодка штыревая 02-6,3-06
16 ПГВА-1,0 ТУ 16.К17-021-94 L=(23.795±0.005)м Провод ПГВА-1,0 ТУ 16.К17-021-94 L=(23.795±0.005)м
16 ПГВА-1,0 ТУ 16.К17-021-94 L=(25.445±0.005)м Провод ПГВА-1,0 ТУ 16.К17-021-94 L=(25.445±0.005)м
17 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
18 ТГА-СП-9 L=(0.400±0.005)м (внутренний d6 мм)
19 ТГА-СП-9 L=(0.250±0.005)м (внутренний d6 мм)
23 ТГА-СП-9 L=(0.170±0.005)м (внутренний d6 мм)
24 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
25 ТГА-СП-12 L=(0.250±0.005)м (внутренний d9 мм)
26 ТГА-СП-16 L=(1.615±0.005)м (внутренний d12 мм)
27 ТГА-СП-20 L=(1.150±0.005)м (внутренний d16 мм)
27 ТГА-СП-20 L=(1.250±0.005)м (внутренний d16 мм)
