Запчасти: Жгут основной 8332-3724020 для НефАЗа-8332 (2009)

Жгут основной 8332-3724020 для НефАЗа-8332 (2009) (список запасных частей)

Жгут основной 8332-3724020 для НефАЗа-8332 (2009) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 8332-3724020 Жгут основной
- ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
- ГОСТ 19034-82 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82
1 5320-3724056 Чехол защитный 5320-3724056
2 5320-3724050 Чехол защитный 5320-3724050
3 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
4 4573738009 Гнездо 03-6,3-13 ОСТ 37.003.032-88
5 4573739003 Колодка гнездовая 02-6,3-02 ОСТ 37.003.032-88
6 4573739009 Колодка гнездовая 02-6,3-06 ОСТ 37.003.032-88
7 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
9 У 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП-20 ТУ 3491-001-70882065-04
Запчасти: Пучок проводов от тягача к прицепу 8332-3724021 для НефАЗа-8332 (2009)

Пучок проводов от тягача к прицепу 8332-3724021 для НефАЗа-8332 (2009) (список запасных частей)

Пучок проводов от тягача к прицепу 8332-3724021 для НефАЗа-8332 (2009) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 8122-3724026 Втулка
- ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
- ГОСТ 19034-82 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82
1 5320-3724057 Чехол защитный
2 5320-3724051 Чехол защитный 5320-3724051
4 4573738005 Штырь 03-6,3-13 ОСТ 37.003.032-88
5 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
7 4573739004 Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88
8 4573739011 Колодка штыревая 02-6,3-06
9 4573738528 Наконечник ф 6,5 ОСТ 37.003.040-81
10 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
12 ТУ 3491-001-70882065-04 L=5440мм Труба гофрированная для электропроводок ТГА-СП-20 ТУ 3491-001-70882065-04 L=5440мм
13 ТУ 3491-001-70882065-04 L=300 мм Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04 L=300 мм

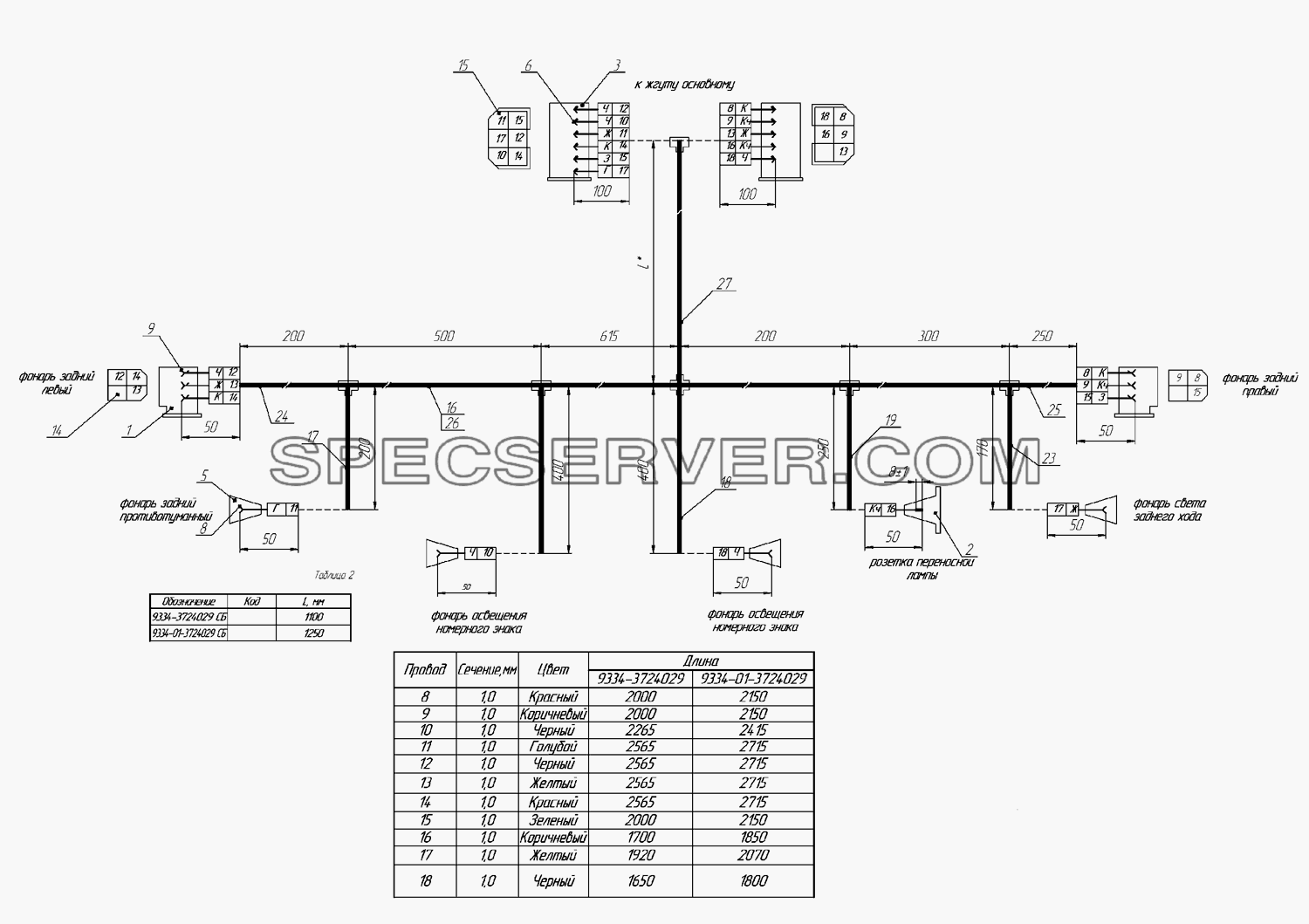

Запчасти: Пучок проводов задний 9334-3724029, 9334-01-3724029 для НефАЗа-8332 (2009)

Пучок проводов задний 9334-3724029, 9334-01-3724029 для НефАЗа-8332 (2009) (список запасных частей)

Пучок проводов задний 9334-3724029, 9334-01-3724029 для НефАЗа-8332 (2009) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- ГОСТ 19034-82 (L=15±1 мм) Трубка 305 ТВ-40,4, белая, сорт 1 ГОСТ 19034-82 (L=15±1 мм)
- ГОСТ 3582-84 m=0.01 гр. Вазелин ГОСТ 3582-84 m=0.01 гр.
- Лента ПВХ 20х0.20 Лента ПВХ 20х0.20, 1 сорта ГОСТ 16214-86 m=150 гр.
- ТУ 4811-012-1299064-01 Трубы гофрированные для электропроводок ТУ 4811-012-1299064-01
1 5320-3716017 Чехол защитный
2 5320-3723111 Чехол защитный
3 5320-3724057 Чехол защитный
5 5320-3724059 Штырь 03-6,3-12
6 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
8 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
9 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
14 4573739007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
15 4573739011 Колодка штыревая 02-6,3-06
16 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
16 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
17 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
18 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
19 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
23 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
24 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
25 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
26 ТГА-СП-16 ТГА-СП-16 L=(1.615±0.005)м (внутренний d12 мм)
27 ТГА-СП-20 ТГА-СП-20 L=(1.150±0.005)м (внутренний d16 мм)
27 ТГА-СП-20 ТГА-СП-20 L=(1.150±0.005)м (внутренний d16 мм)

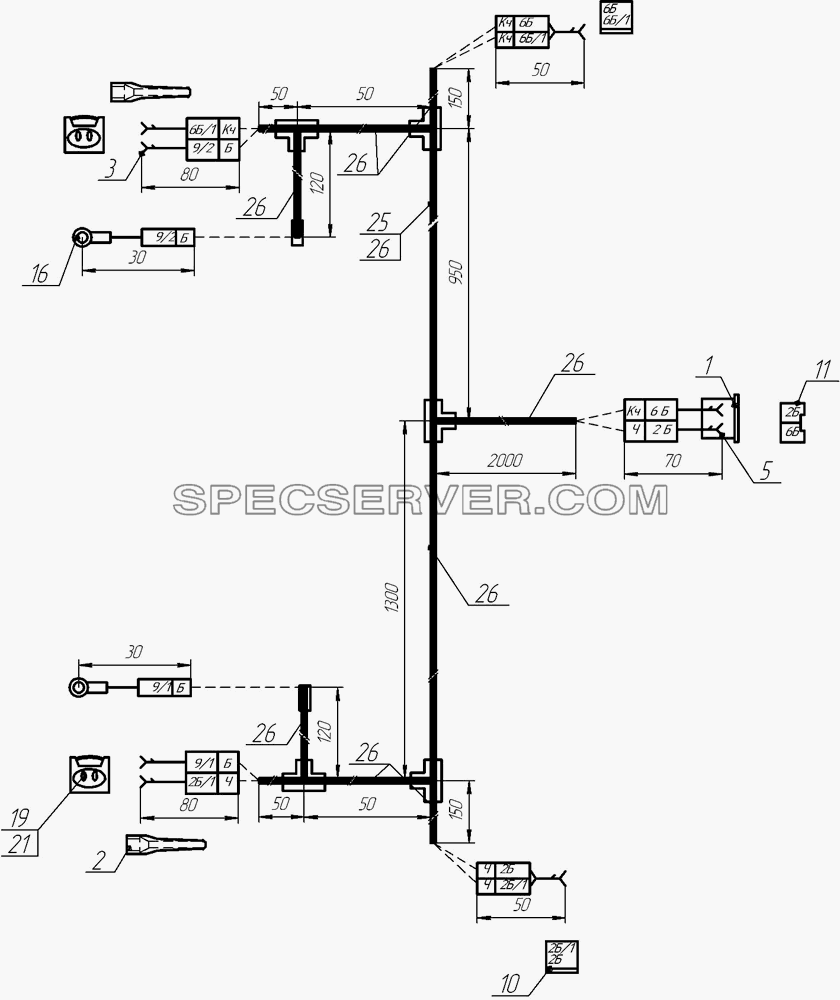

Запчасти: Пучок проводов передних фонарей 8332-3724060 для НефАЗа-8332 (2009)

Пучок проводов передних фонарей 8332-3724060 для НефАЗа-8332 (2009) (список запасных частей)

Пучок проводов передних фонарей 8332-3724060 для НефАЗа-8332 (2009) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-3724050 Чехол защитный 5320-3724050
2 9693-3724013-02 Втулка защитная
5 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
10 4573739001 Колодка гнездовая 02-6,3-01 ОСТ 37.003.032-88
11 4573739003 Колодка гнездовая 02-6,3-02 ОСТ 37.003.032-88
16 4573738528 Наконечник ф 6,5 ОСТ 37.003.040-81
19 282189-1 Колодка
20 929939-3 Контакт
21 828904-1 Уплотнитель
25 ПГВА-0,5-Б ТУ 16.К17-021-94 Провод
25 ПГВА-0,5-Кч ТУ 16.К17-021-94 Провод
25 ПГВА-0,5-Ч ТУ 16.К17-021-94 Провод
25 ПГВА-1,0-Кч ТУ 16.К17-021-94 Провод
25 ПГВА-1,0-Ч ТУ 16.К17-021-94 Провод
26 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
30 ГОСТ 19034-82 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82
31 ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
32 3582-84 Вазелин ГОСТ
33 ТУ 38-101-910-82 Смазка антикоррозионная внии ВНИИ НП 510 ТУ 38-101-910-82
Запчасти: Перемычка «массы» 9334-3724095 для НефАЗа-8332 (2009)

Перемычка «массы» 9334-3724095 для НефАЗа-8332 (2009) (список запасных частей)

Перемычка «массы» 9334-3724095 для НефАЗа-8332 (2009) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4573738528 Наконечник ф 6,5 ОСТ 37.003.040-81
2 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
3 ТУ 16К17-021-94 Провод ПГВА-1,5 ТУ 16К17-021-94
4 ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
5 ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86

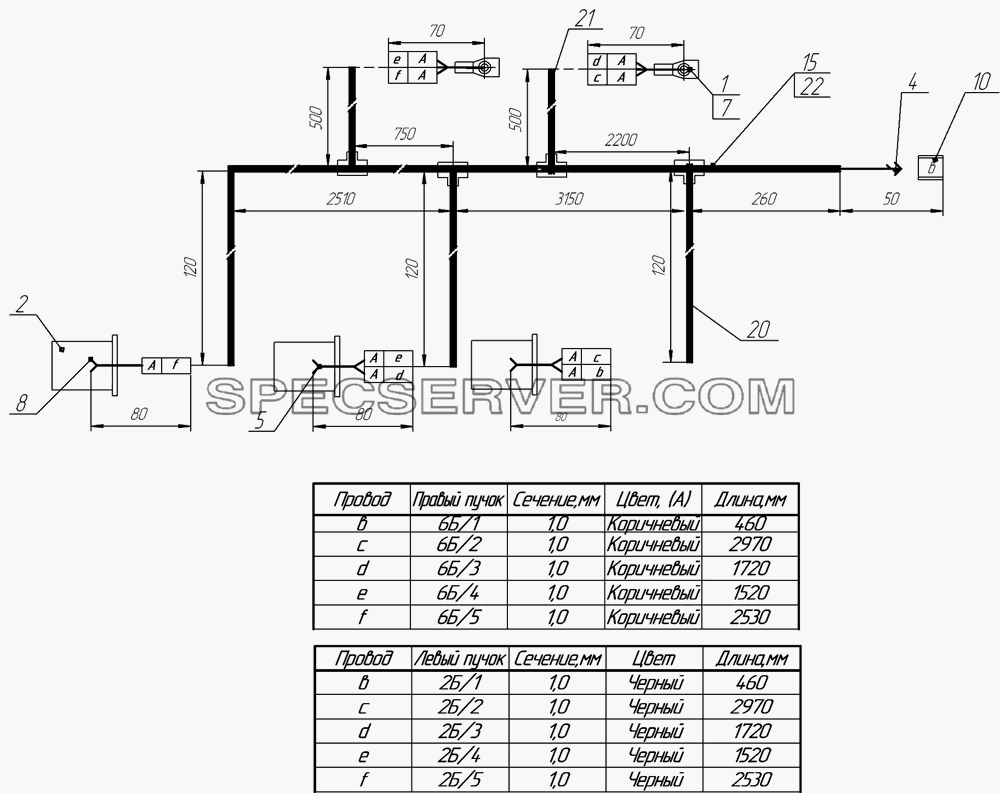

Пучок проводов боковых габаритных фонарей 8332-3724098 для НефАЗа-8332 (2009) (список запасных частей)

Пучок проводов боковых габаритных фонарей 8332-3724098 для НефАЗа-8332 (2009) (список запасных частей)

Пучок проводов боковых габаритных фонарей 8332-3724098 для НефАЗа-8332 (2009) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- ГОСТ 16214-86 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
- ГОСТ 19034-82(L=15мм) Трубка 305 ТВ-40.4 белая, сорт 1 ГОСТ 19034-82(L=15мм)
- ТУ 3491-001-70882065-04 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
1 96742-3731021 Чехол контурного фонаря
2 66052-3731014-01 Чехол защитный
4 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
5 4573738007 Гнездо 02-6,3-13 ОСТ 37.003.032-88
7 4573738552 Наконечник ф 4,2 ОСТ 37.003.040-81
8 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
10 4573739002 Колодка штырьевая 02-6,3-01 ОСТ 37.003.032-88
15 ТУ 16.К17-021-94 Провод ПГВА-1,0 ТУ 16.К17-021-94
20 L=120 мм
21 L=500 мм
22 L=6040 мм
