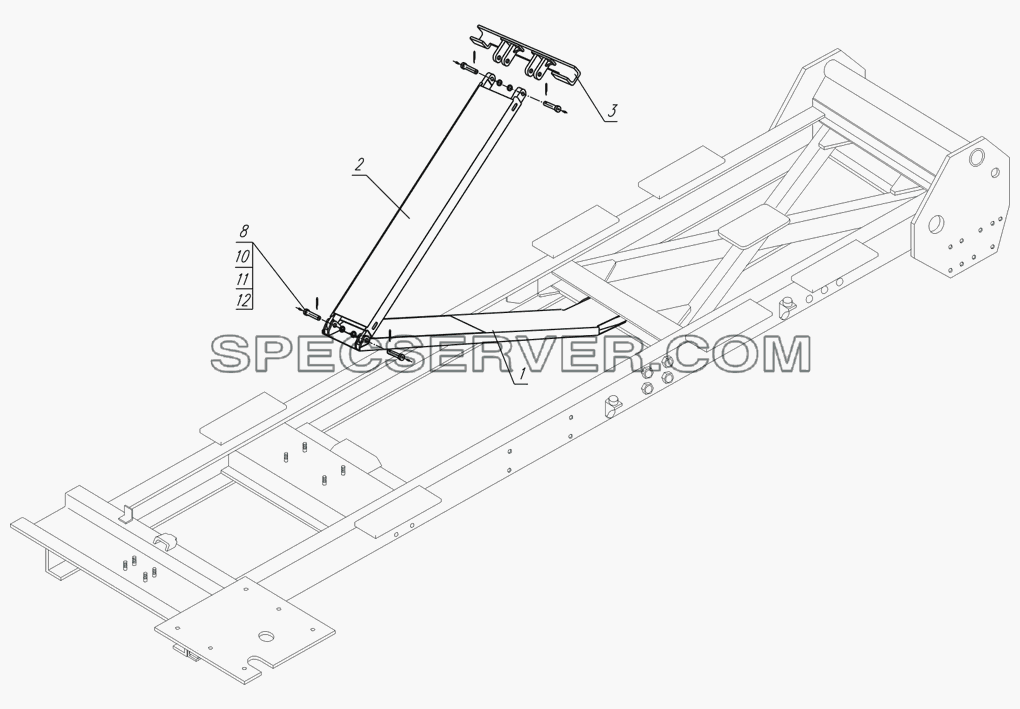

Запчасти: Установка стабилизатора платформы для НефАЗа-6520, 6522

Установка стабилизатора платформы для НефАЗа-6520, 6522 (список запасных частей)

Установка стабилизатора платформы для НефАЗа-6520, 6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6522-8510020СБ Рычаг нижний
2 6522-8510040СБ Рычаг верхний
3 6522-8510051СБ Поперечина верхняя
8 6522-8510035 Ось
10 862528 Шайба плоская 30х40
11 864006 Масленка 1.3.06 ГОСТ 19853-74
12 1/07974/01 Шплинт разводной 5х40

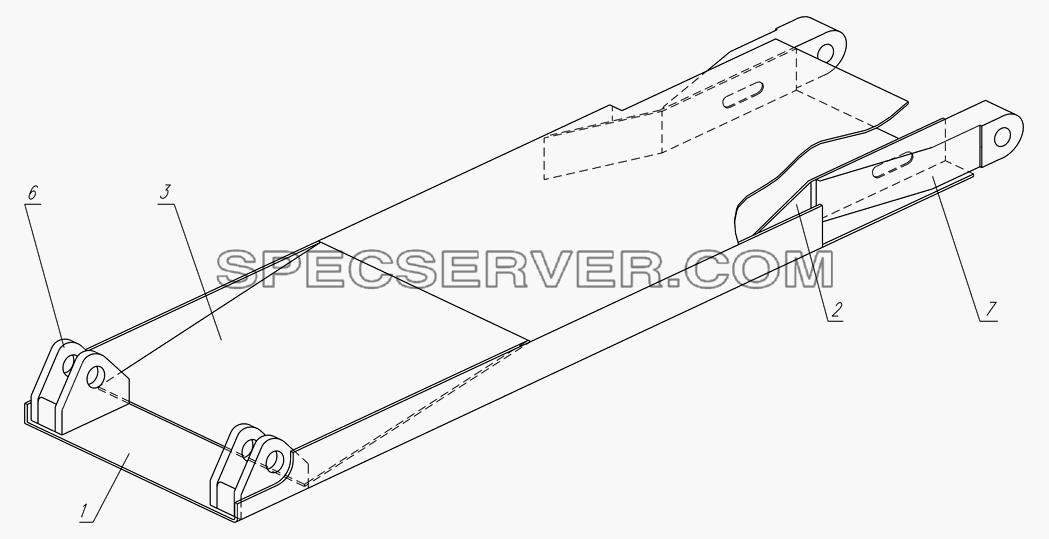

Запчасти: Рычаг нижний для НефАЗа-6520, 6522

Рычаг нижний для НефАЗа-6520, 6522 (список запасных частей)

Рычаг нижний для НефАЗа-6520, 6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6522-8510020СБ Рычаг нижний
1 6522-8510022 Балка
2 6522-8510023 Ребро
3 6522-8510024 Накладка
6 6522-8510028 Кронштейн
7 6522-8510030 Проушина

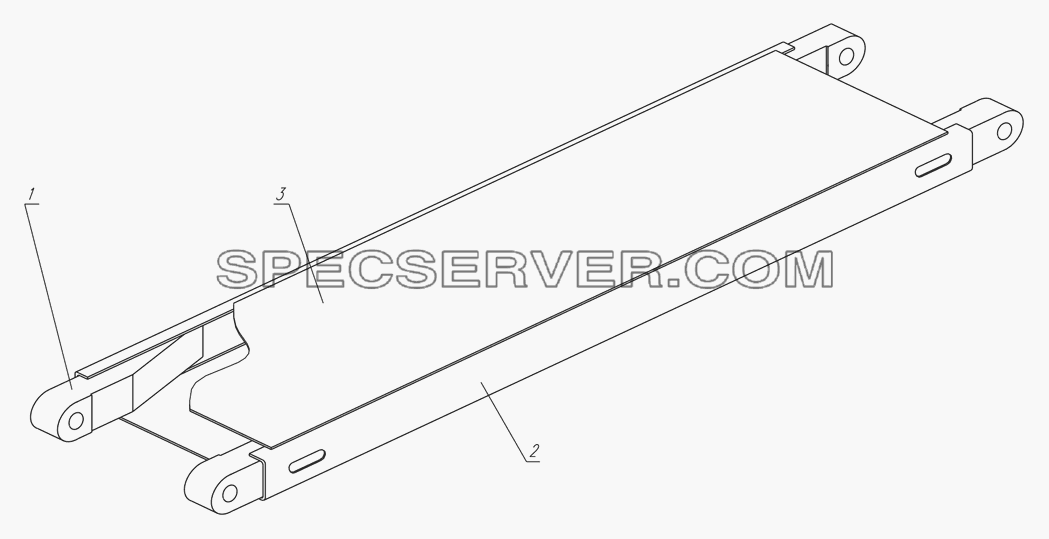

Запчасти: Рычаг верхний для НефАЗа-6520, 6522

Рычаг верхний для НефАЗа-6520, 6522 (список запасных частей)

Рычаг верхний для НефАЗа-6520, 6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6522-8510040СБ Рычаг верхний
1 6522-8510030 Проушина
2 6522-8510042-10 Балка
3 6522-8510043-10 Накладка

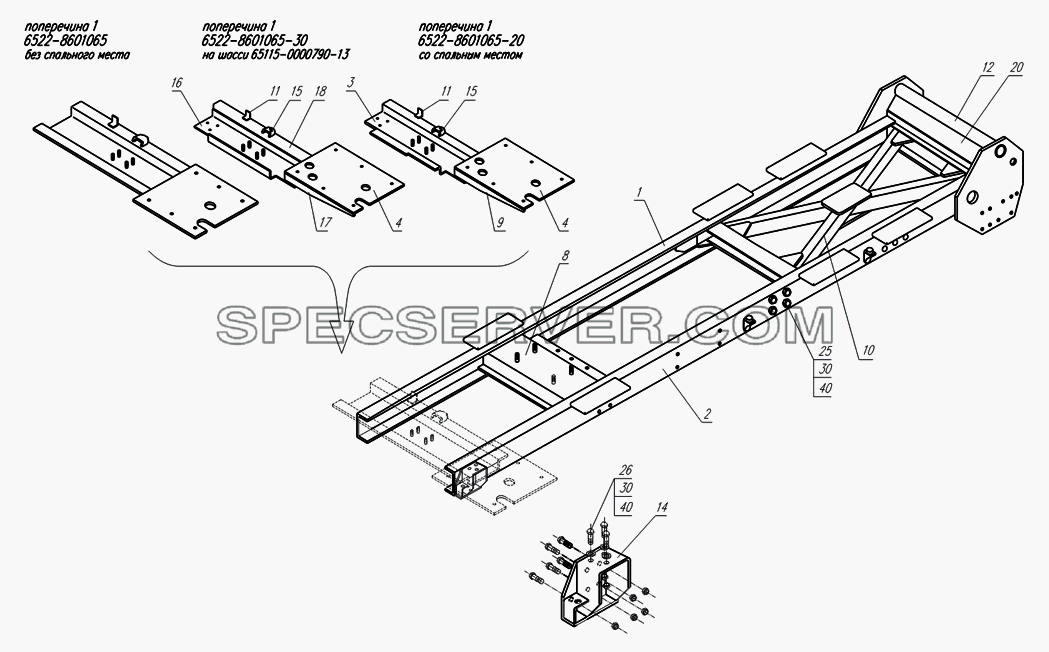

Запчасти: Надрамник для НефАЗа-6520, 6522

Надрамник для НефАЗа-6520, 6522 (список запасных частей)

Надрамник для НефАЗа-6520, 6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6520-8601010-20СБ Надрамник
- 6520-8601010-30СБ Надрамник
- 6520-8601010СБ Надрамник
1 6522-8601020-10СБ Лонжерон надрамника правый
2 6522-8601021-10СБ Лонжерон надрамника левый
3 6522-8601060-20 Поперечина гидроцилиндра
4 6520-8608169 Опора
5 6522-8601065СБ Поперечина №1
6 6522-8601065-20СБ Поперечина №1
7 6522-8601065-30СБ Поперечина №1
8 6522-8601075 СБ Поперечина №2
9 6522-8608166-20 Косынка
10 6522-8601095 СБ Усилитель надрамника
11 6522-8609121 Кронштейн
12 6522-8601115 СБ Труба соединительная
13 6522-8601160 СБ Кронштейн правый
14 6522-8601161СБ Кронштейн левый
15 6522-8614113 Кронштейн
16 6522-8601060-30 Поперечина гидроцилиндра
17 6522-8608166-30 Косынка
18 6522-8608182-30 Уголок
20 6522-8601091 Поперечина №4
22 42112-3724193 Скоба
25 1/14083/21 Болт ТЕМ14х1,5-6gх35
26 1/13943/21 Болт М14х1,5-6gх45
30 251648 Гайка М14х1,5-6Н
40 1/05201/01 Шайба плоская 14х26

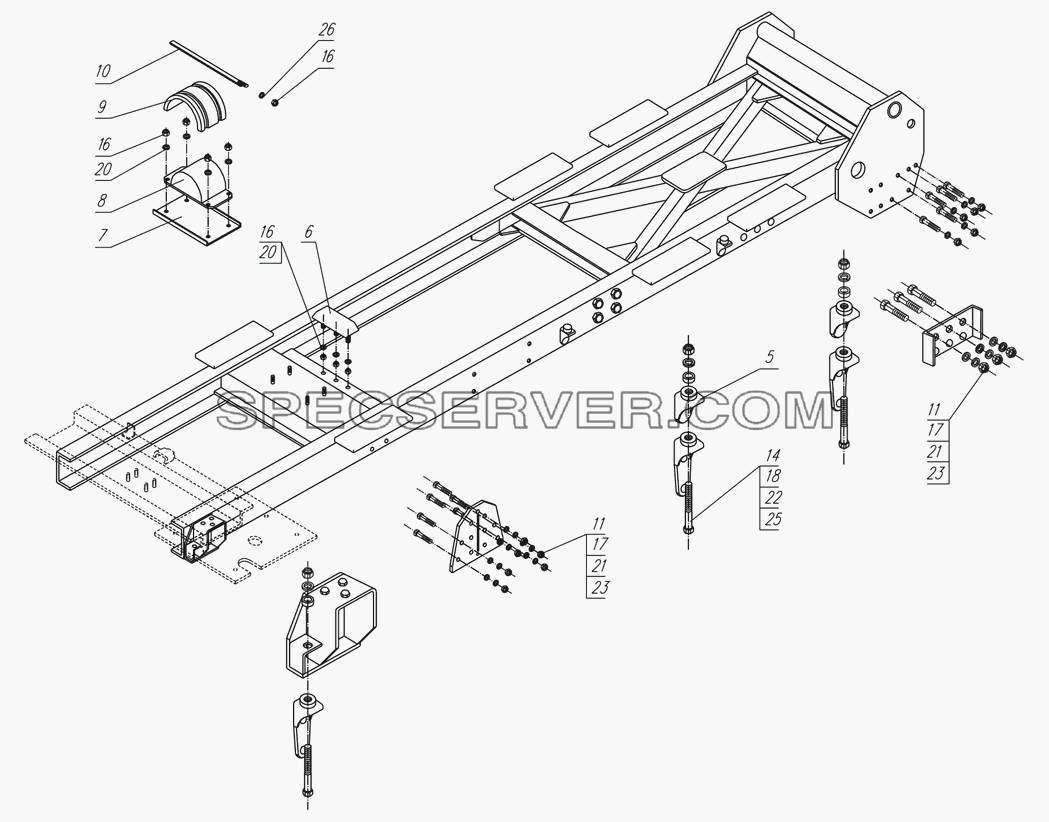

Запчасти: Установка надрамника для НефАЗа-6520, 6522

Установка надрамника для НефАЗа-6520, 6522 (список запасных частей)

Установка надрамника для НефАЗа-6520, 6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
5 5511-8601060 Кронштейн верхний
6 5511-8601144 Амортизатор платформы
7 5511-8601132 Основание ловителя
8 5511-8601133 Ребро ловителя
9 5511-8601134 Накладка
10 5511-8601136 Хомут в сборе
11 1/14083/21 Болт ТЕМ14х1,5-6gх35
12 1/58405/31 Болт ТЕМ16х1,5-6gх50
13 1/59881/21 Болт М16х1,5-6gх60
14 1/59823/21 Болт М16х1,5-6gх150
16 1/21647/11 Гайка
17 1/21640/11 Гайка М14х1,5-6Н
18 1/21641/11 Гайка М16х1,5-6Н
20 1/05168/77 Шайба пружинная
21 1/05171/77 Шайба пружинная 14
22 1/05172/77 Шайба пружинная 16
23 1/05201/01 Шайба плоская 14х26
24 1/05202/01 Шайба плоская 16х28
25 853614 Шайба плоская 16х35
26 870851-П29 Шайба замковая диам. 10
