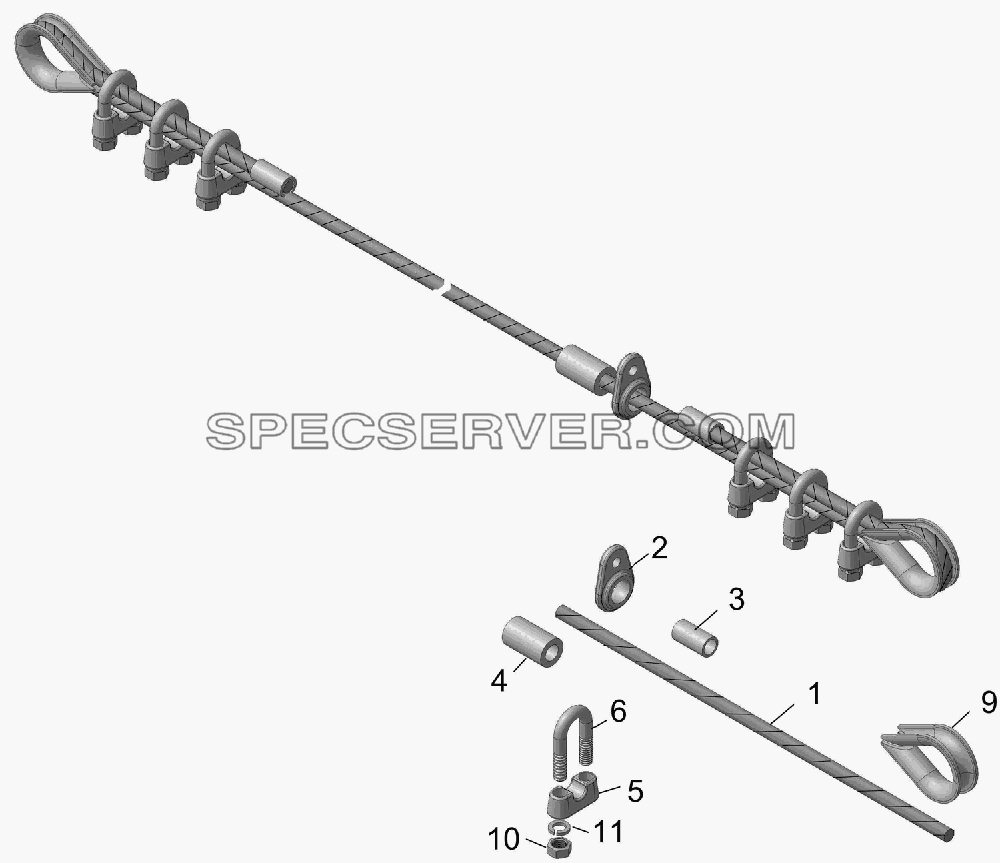

Запчасти: 45144-8510220 Трос для НефАЗа-45144-8600001

45144-8510220 Трос для НефАЗа-45144-8600001 (список запасных частей)

45144-8510220 Трос для НефАЗа-45144-8600001 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 45142-8510221 Трос
2 5511-8510222 Захват троса
3 5511-8510223-10 Втулка
4 5511-8510224-10 Втулка
5 55102-8611414 Зажим троса
6 55102-8611416 Стремянка
9 5511-8510225-10 Коуш 45 ГОСТ 2224-93
10 1/61015/11 Гайка М12х1,25-6Н
11 1/05170/70 Шайба пружинная 12

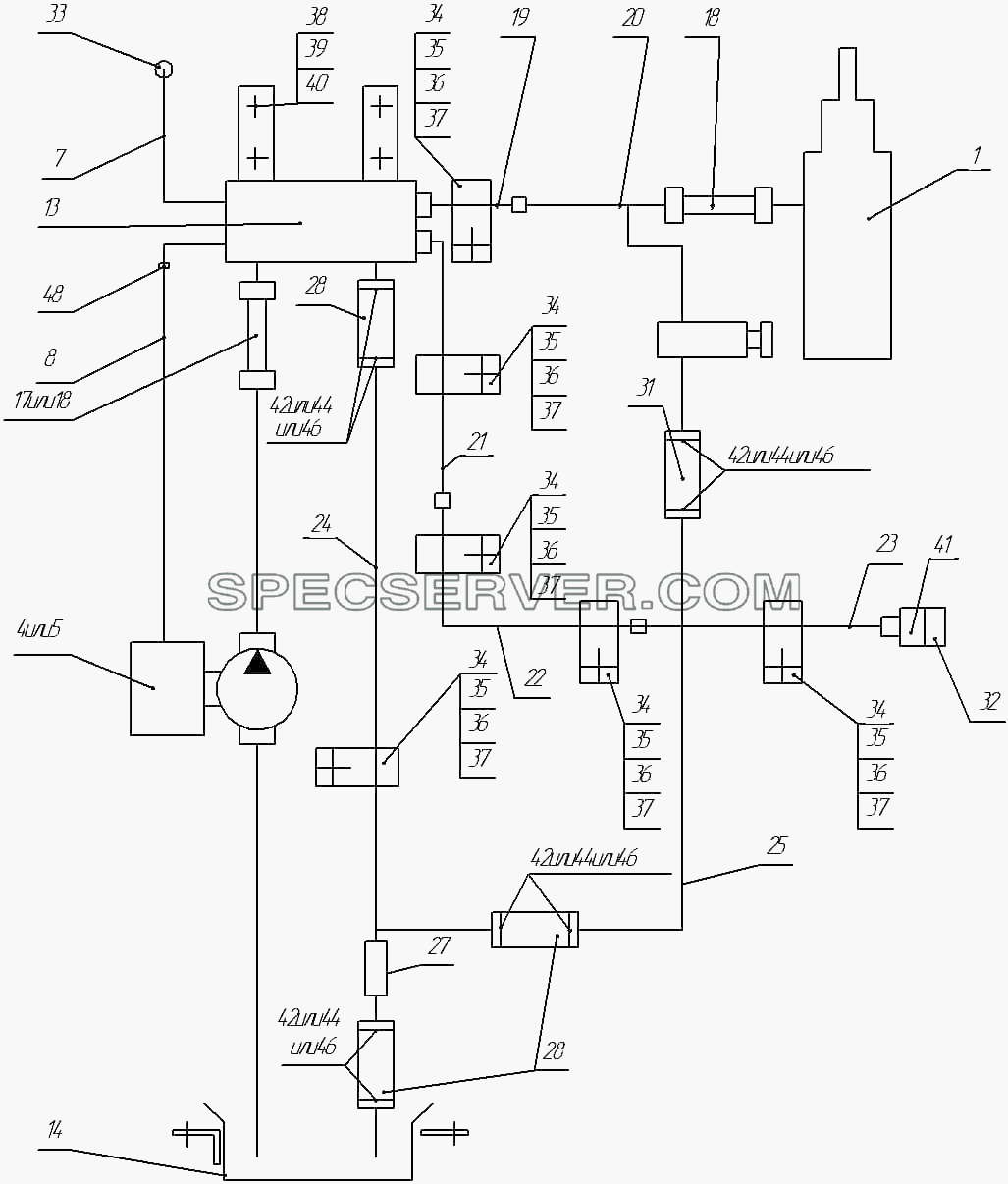

Запчасти: 45144-8600003-10 СПГ Опрокидывающее устройство для НефАЗа-45144-8600001

45144-8600003-10 СПГ Опрокидывающее устройство для НефАЗа-45144-8600001 (список запасных частей)

45144-8600003-10 СПГ Опрокидывающее устройство для НефАЗа-45144-8600001 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 45144-8603001 Установка гидроцилиндра
4 45144-8604005 Установка КОМ с насосом НШ32 с фитингами
5 45144-8604020 Установка фитингов насоса DАRК-52
7 45143-8606040-22 Трубка подвода воздуха
8 6520-8606050-22 Трубка подвода воздуха
13 6520-8607220-06 Блок управления
14 45144-8608001 Установка бака масляного
17 5511-8609090-01 Рукав высокого давления
18 55102-8609090 Рукав высокого давления
18 РВД 500-27-90-0 СБ Рукав высокого давления
19 45144-8609170 Труба высокого давления
20 45142-8609175 Труба высокого давления
21 45144-8609180 Труба высокого давления
22 45144-8609182 Труба высокого давления
23 65115-8609182-10 Труба высокого давления
24 45142-8609152 Труба низкого давления
25 45142-8609155 Труба низкого давления
27 45144-8609155 Труба низкого давления
28 55102-8609116 Рукав
31 5511-8609116 Рукав
32 18.8609260 Заглушка
33 D 6540 8-6-8-S Фитинг тройник
34 18.8609228 Скоба
35 1/60434/21 Болт
36 1/61008/11 Гайка М8
37 1/05166/70 Шайба пружинная 8
38 1/59707/21 Болт ТЕМ10х1,25-6gх25
39 1/21647/11 Гайка
40 1/05168/70 Шайба пружинная 8
41 УЗ.4581-77178413-1 Корпус запорного устройство левый
42 СБИТ 305149.004-20 Хомут стяжной (35-50) 13
44 ТОRRО 32-50/12-С7W1 Хомут с червячной резьбой
46 АВА 38-50/9 С7-W1 Хомут червячный с алюминизированной лентой
48 53205-3401228 Хомут

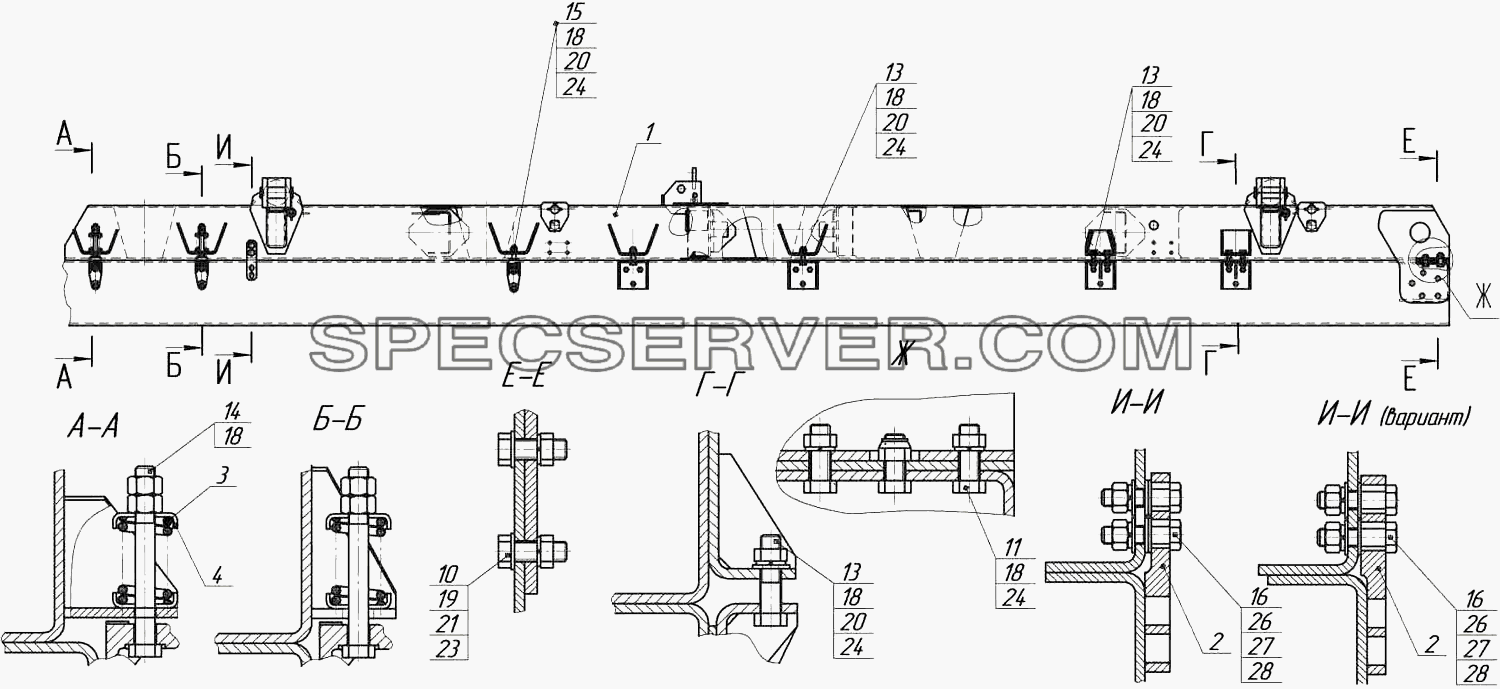

Запчасти: 45144-8600012 Установка надрамника для НефАЗа-45144-8600001

45144-8600012 Установка надрамника для НефАЗа-45144-8600001 (список запасных частей)

45144-8600012 Установка надрамника для НефАЗа-45144-8600001 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 45144-8601010 Надрамник
2 45142-8601073 Упор
3 6606-8516033 Пружина крепления платформы
4 6606-8516034 Шайба крепления платформы
10 1/14085/21 Болт 18х1,5-6gх40
11 1/13915/21 Болт ТЕМ16х1,5-6gх45
13 1/59811/21 Болт ТЕМ16х1,5-6gх60
14 1/59823/21 Болт М16х1,5-6gх150
15 1/12541/21 Болт ТЕМ16х1,5-6gх80
16 1/14220/21 Болт М14х1,5-6gх55
18 1/21641/11 Гайка М16х1,5-6Н
19 1/21642/11 Гайка ЕМ18х1,5-6Н
20 1/05202/01 Шайба плоская 16х28
21 1/05203/01 Шайба плоская 18х32
23 1/05173/73 Шайба пружинная 18
24 1/05172/70 Шайба пружинная 16
26 1/21640/11 Гайка М14х1,5-6Н
27 1/05201/01 Шайба плоская 14х26
28 1/05171/77 Шайба пружинная 14

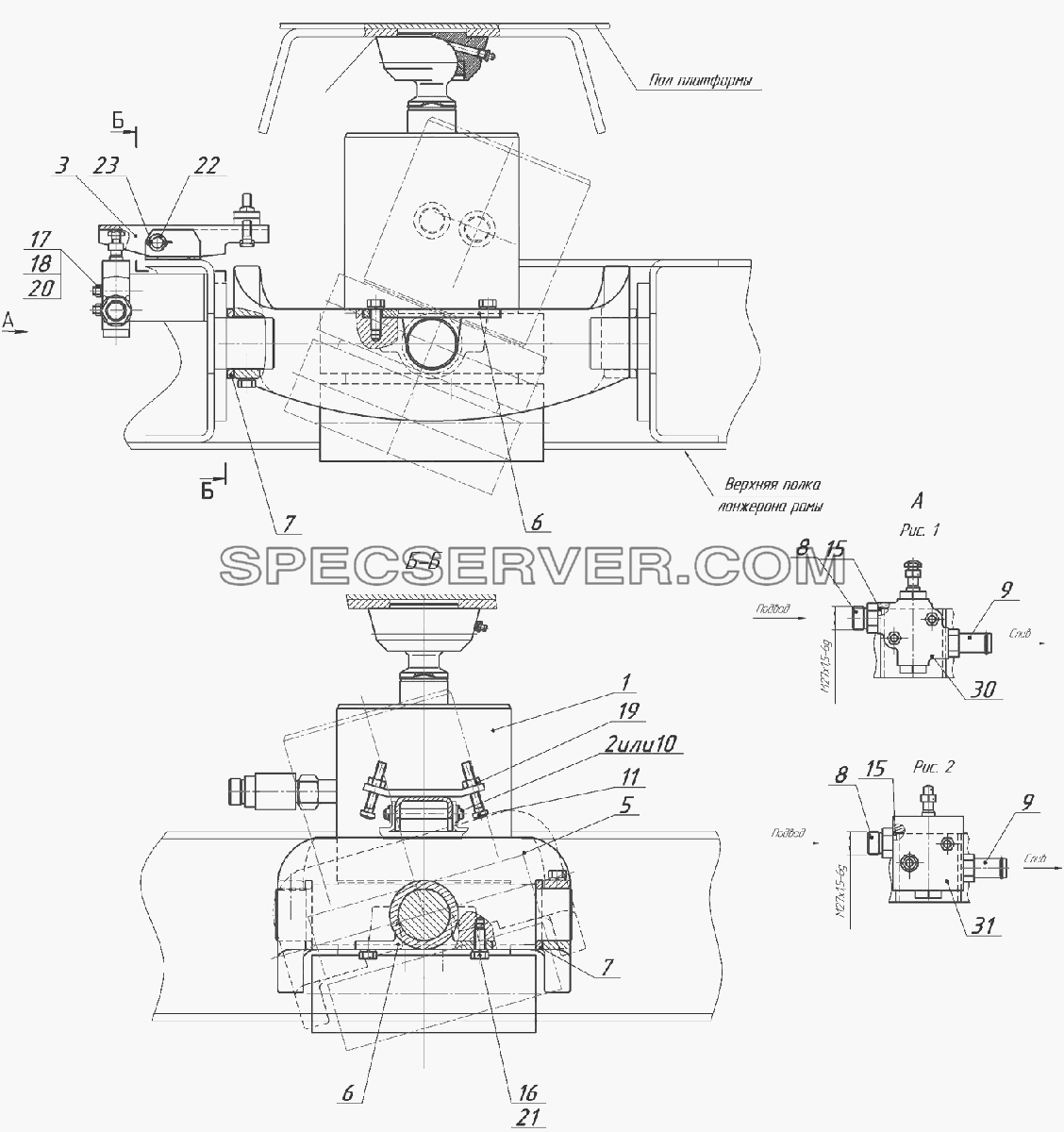

Запчасти: 45144-8603001 Установка гидроцилиндра для НефАЗа-45144-8600001

45144-8603001 Установка гидроцилиндра для НефАЗа-45144-8600001 (список запасных частей)

45144-8603001 Установка гидроцилиндра для НефАЗа-45144-8600001 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 45144-8603010 Гидроцилиндр
2 55102-8614117 Ось
3 45144-8614105 Рычаг в сборе
5 45142-8603080 Рамка гидроцилиндра
6 45142-8603036 Планка
7 45142-8603037 Шайба упорная
8 5511-8607033 Штуцер
9 5511-8607048 Штуцер
10 55102-8500070 Палец в сборе
11 45142-8614015 Болт
15 021-025-25-2-2 Кольцо
16 1/55403/21 Болт М12х1,25-6gх25
17 1/60442/21 Болт М8-6gх30
18 1/61008/11 Гайка М8
19 1/61015/11 Гайка М12х1,25-6Н
20 1/05166/70 Шайба пружинная 8
21 1/05170/70 Шайба пружинная 12
22 1/05200/01 Шайба
23 1/07964/01 Шплинт разводной 3х20
30 5511-8614010-10 Клапан ограничительный
31 5511-8614010-10А Клапан ограничительный

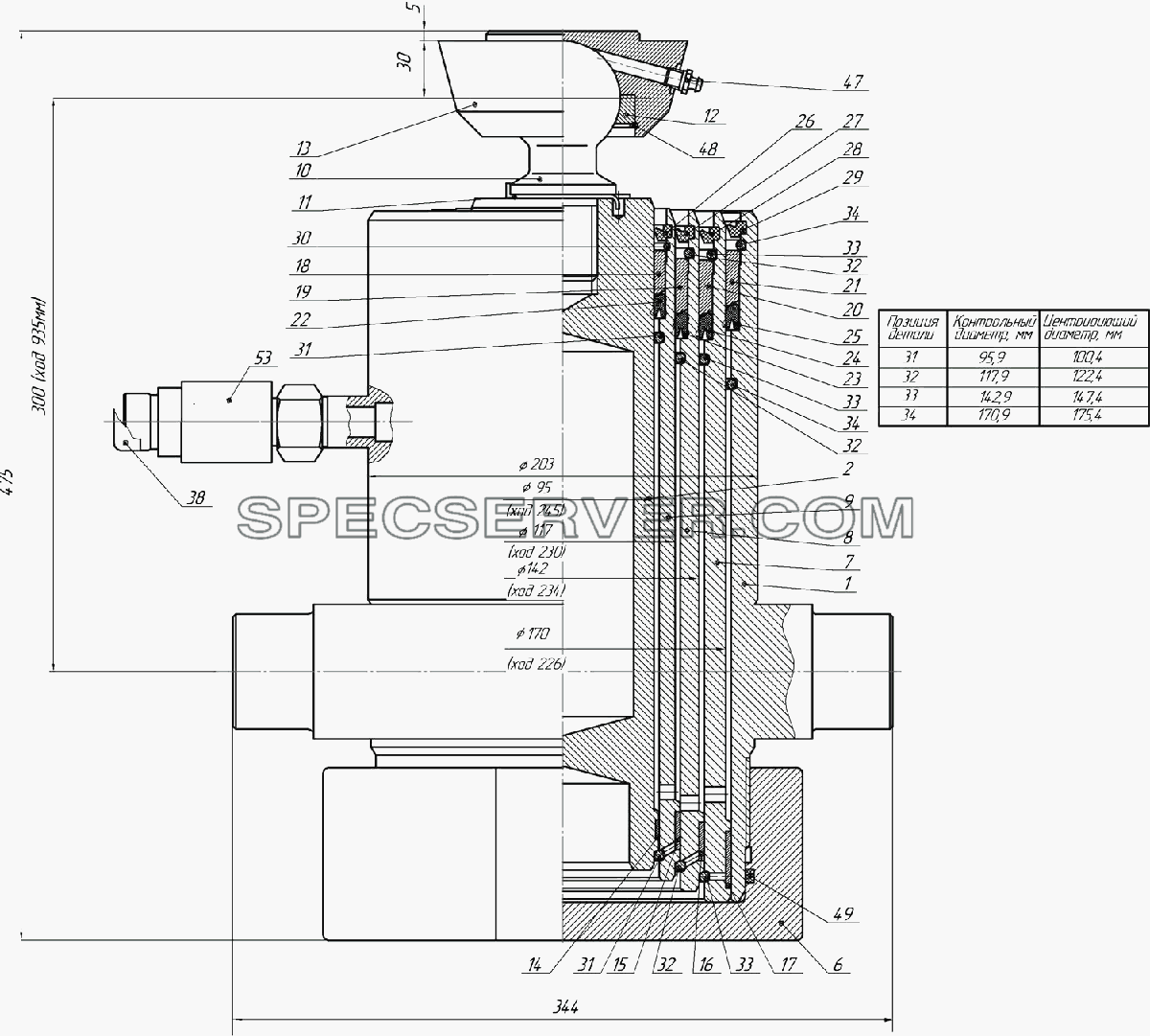

45144-8603010 Гидроцилиндр для НефАЗа-45144-8600001 (список запасных частей)

45144-8603010 Гидроцилиндр для НефАЗа-45144-8600001 (список запасных частей)

45144-8603010 Гидроцилиндр для НефАЗа-45144-8600001 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 14.8603401-40 Направляющая
- 14.8603403-14 Манжета
- 14.8603404-24 Чистильщик
- 14.8603407-01 Кольцо упорное
- 14.8603408 Кольцо разрезное
- 15.8603401-40 Направляющая
- 15.8603403-14 Манжета
- 15.8603404-24 Чистильщик
- 15.8603407-01 Кольцо упорное
- 16.8603401-40 Направляющая
- 16.8603403-14 Манжета
- 16.8603404-24 Чистильщик
- 16.8603407-01 Кольцо упорное
- 17.8603401-40 Направляющая
- 17.8603403-14 Манжета
- 17.8603404-24 Чистильщик
- 17.8603407-01 Кольцо разрезное
- 195-200-36-2-3 Кольцо 195-200-36-2-3
- 45142-8603015-10 Корпус гидроцилиндра
- 45142-8603021-10 Днище
- 45142-8603101-10 Плунжер
- 45142-8603102-10 Плунжер
- 45142-8603103-10 Плунжер
- 45142-8603147 Головка шаровая
- 45142-8603234 Направляющая нижняя
- 45142-8603236 Направляющая нижняя
- 45142-8603238 Направляющая нижняя
- 45142-8603242 Направляющая нижняя
- 45142-8603353 Вкладыш
- 45142-8603551 Опора шаровая
- 45144-8603125 Плунжер
- 452801-8603610-01 Замедлитель
- 5511-8607086 Пробка транспортная самонарезная
- 8560-8603154-06 Шайба стопорная
- 864006 Масленка 1.3.06 ГОСТ 19853-74
- В75 Кольцо В75
45144-8604005 Установка коробки отбора мощности с насосом НШ32А и фитингами для НефАЗа-45144-8600001 (список запасных частей)

45144-8604005 Установка коробки отбора мощности с насосом НШ32А и фитингами для НефАЗа-45144-8600001 (список запасных частей)

45144-8604005 Установка коробки отбора мощности с насосом НШ32А и фитингами для НефАЗа-45144-8600001 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 45143-4202001 Установка коробки отбора мощности с насосом
2 45144-8609135 Труба высокого давления
5 45144-8609130 Труба низкого давления
6 5511-8609118-20 Рукав
7 6460-8609018-20 Скоба
8 45144-8609230 Кронштейн
10 1/60434/21 Болт
11 1/61008/11 Гайка М8
12 1/05166/70 Шайба пружинная 8
15 СБИТ 305149.004-20 Хомут стяжной (35-50) 13
16 ТОRRО 32-50/12-С7W1 Хомут с червячной резьбой
17 АВА 38-50/9 С7-W1 Хомут червячный с алюминизированной лентой
