02.2012
ZDE19988205P2

Работы по ремонту

RUS

Установка



Вставить ловитель



Слегка прихватить задние крепежные

болты [4A]



Установить опору [4C]



Затянуть задние крепежные

болты [4A]

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ

–

Опора ловителя [4B]:. . . . 45 + 10 Н•м

–

Заднее крепление

ловителя [4A]: . . . . . . . . . 45 + 10 Н•м

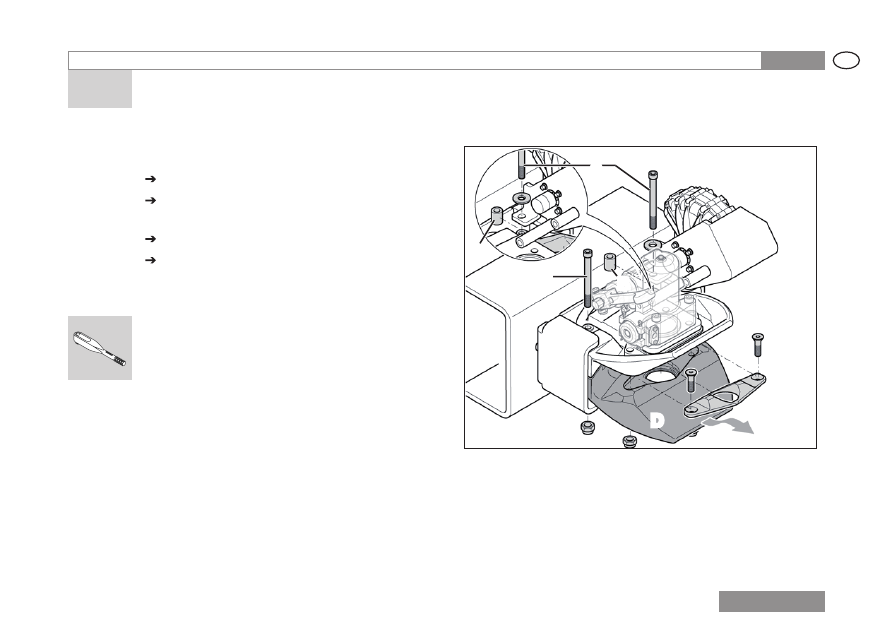

[5]

A Крепежный болт привода поворота замка ловителя



B Распорная втулка



C Задний крепежный болт верхнего ловителя



D Нижний ловитель

B

C

D

A

B

52



Работы по ремонту

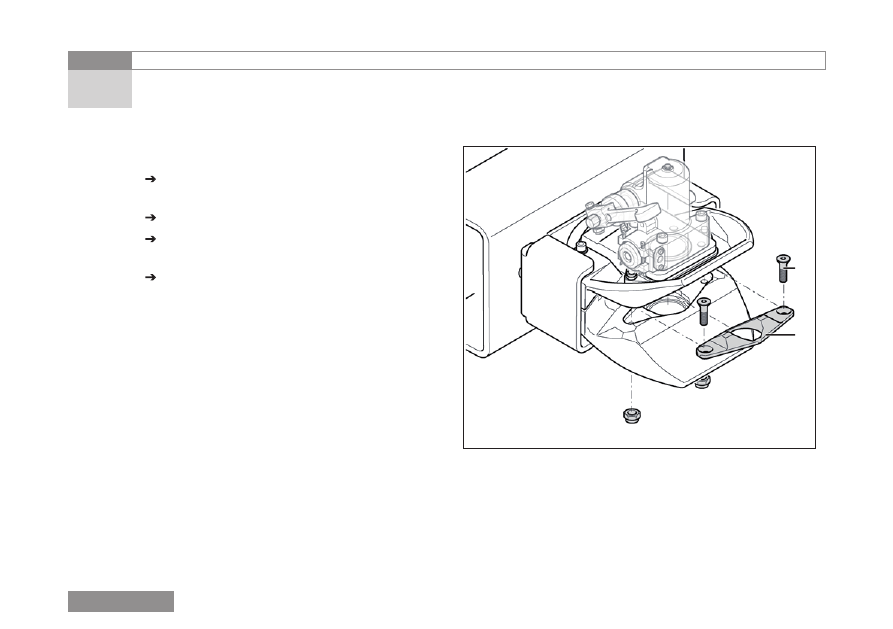

[6]

A Крепежный болт



B Нижняя опора

Демонтаж



Удалить 2 крепежных болта [6A]

нижней опоры [6B]



Вынуть нижнюю опору



Удалить 2 крепежных болта [7A]

верхней опоры [7B]



Вынуть верхнюю опору

Опоры

B

A

02.2012
ZDE19988205P2

Работы по ремонту

RUS

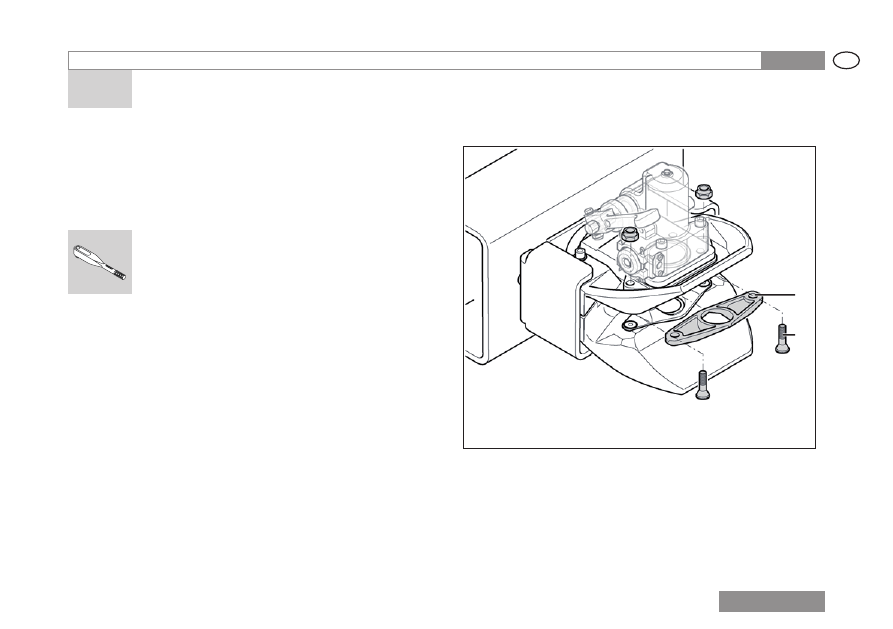

[7]

A Крепежный болт



B Верхняя опора

Установка
Установка производится в обратной
последовательности.

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ

–

Опора ловителя: . . . . . . . 45 + 10 Н•м

A

B
