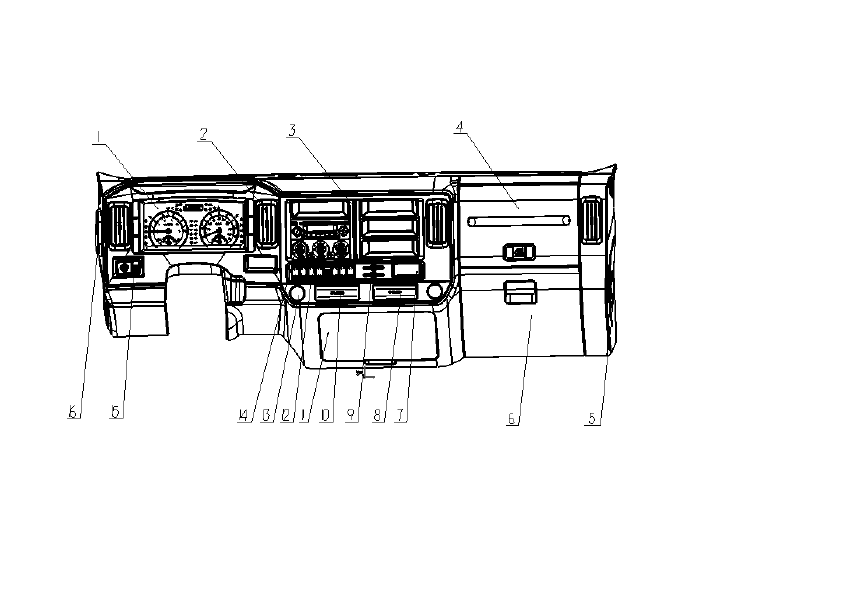

Приборная панель Chaoyue C300 Series

1. Комбинация приборов 2.
Воздуховыпускное отверстие
3. Радио/бардачок/
регистратор пробега

/GPS/CD/MP3 4. Верхний

бардачок/крышка подушки
безопасности 5. Крышка
бачка моющего раствора 6.
Нижний бардачок    7.
Бардачок 8. Гнездо в панели 9.
Пепельница 10. Крышка
коробки плавких
предохранителей 11.
Электропереключатель 12.
Прикуриватель 13. Панель
кондиционера воздуха 14.
Переключатель настройки

фар и зеркала заднего вида 15. Крышка бачка тормозной жидкости





7

Раздел II Приборы и указатели

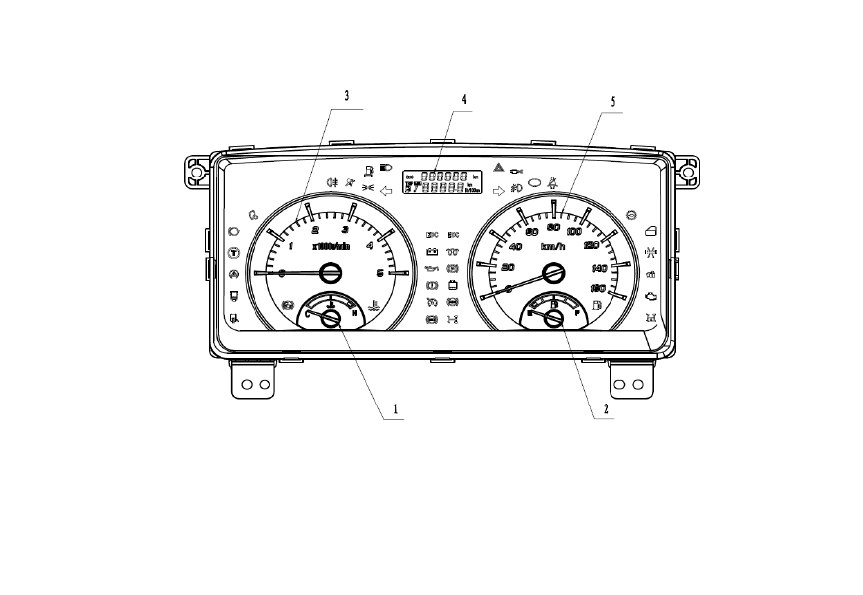

1. Указатель температуры охлаждающей жидкости    2. Указатель уровня топлива    3. Тахометр
4. Экран дисплея    5. Спидометр





8

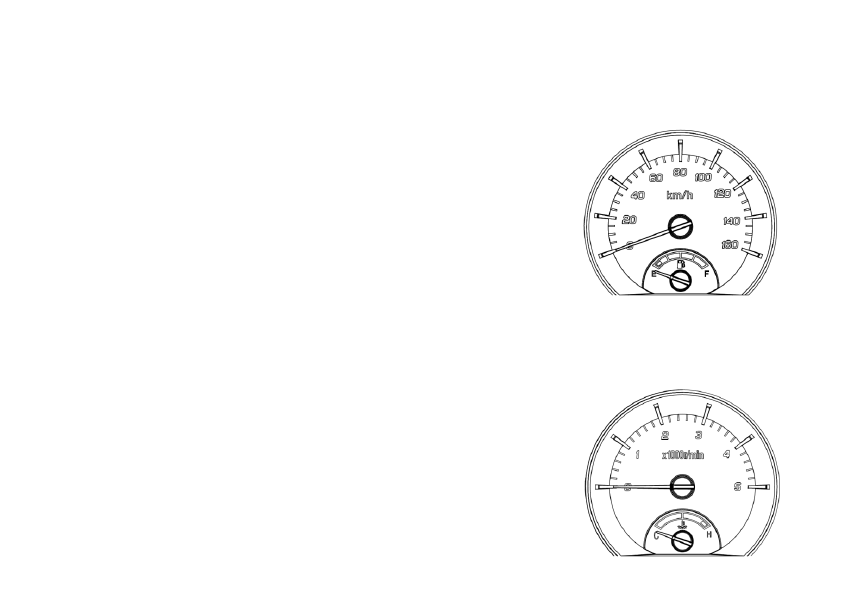

Пояснения к показаниям контрольно-измерительных приборов

1) Указатель температуры охлаждающей жидкости:

При  индикации  температуры  охлаждающей  жидкости
двигателя, буквы ―C‖ и ―H‖ обозначают ―низкую температуру‖
и  ―высокую  температуру‖  соответственно.  Если  стрелка
указателя  температуры  находится  в  зоне  красной  линии,  это
означает,  что  двигатель  находится  в  состоянии  перегрева,  и
если  продолжить  эксплуатацию  автомобиля,  двигатель  будет
серьезно поврежден.

2)  Указатель  уровня  топлива:  буквы  ―E‖  и  ―F‖  на  указателе  уровня  топлива  показывают
незаполненный уровень и заполненный уровень топлива соответственно.

3)  Тахометр:  показывает  скорость  вращения  двигателя  в
единицах 1000 об./мин.; об./мин. Обозначает скорость вращения
в минуту.

4) Бортовой компьютер (ЖК-экран)



9

См соответствующие пояснения в разделе «ЖК-экран».

5) Спидометр: показывает скорость движения автомобиля в км/ч.

Встроенный звуковой сигнал прибора

На  данной  модели  ТС  установлен  встроенный  звуковой  сигнал  прибора,  который  посылает
следующий звуковой предупреждающий сигнал:

A. Аналоговый предупреждающий сигнал поворота

При  работе  сигнала  поворота  или  аварийной  лампы,  прибор  посылает  предупреждающий
сигнал поворота с той же рабочей частотой, что и сигнал поворота.

Б. Предупреждение о невыключенных боковых габаритных фонарях

При невыключенных боковых габаритных фонарях и выключении зажигания, прибор посылает
долгий  сигнал  ―DI‖,  чтобы  предупредить  при  открывании  двери,  что  боковые  габаритные
фонари не выключены.

В. Предупреждение о слишком высокой температуре охлаждающей жидкости

Если  указатель  температуры  воды  находится  в  пределах  красной  линии,  и  загорелся  сигнал
температуры воды, прибор посылает долгий звук ―DEE‖, предупреждающий что двигатель - в
