HEATED DOOR MIRROR

CIRCUIT DIAGRAMS

90-92

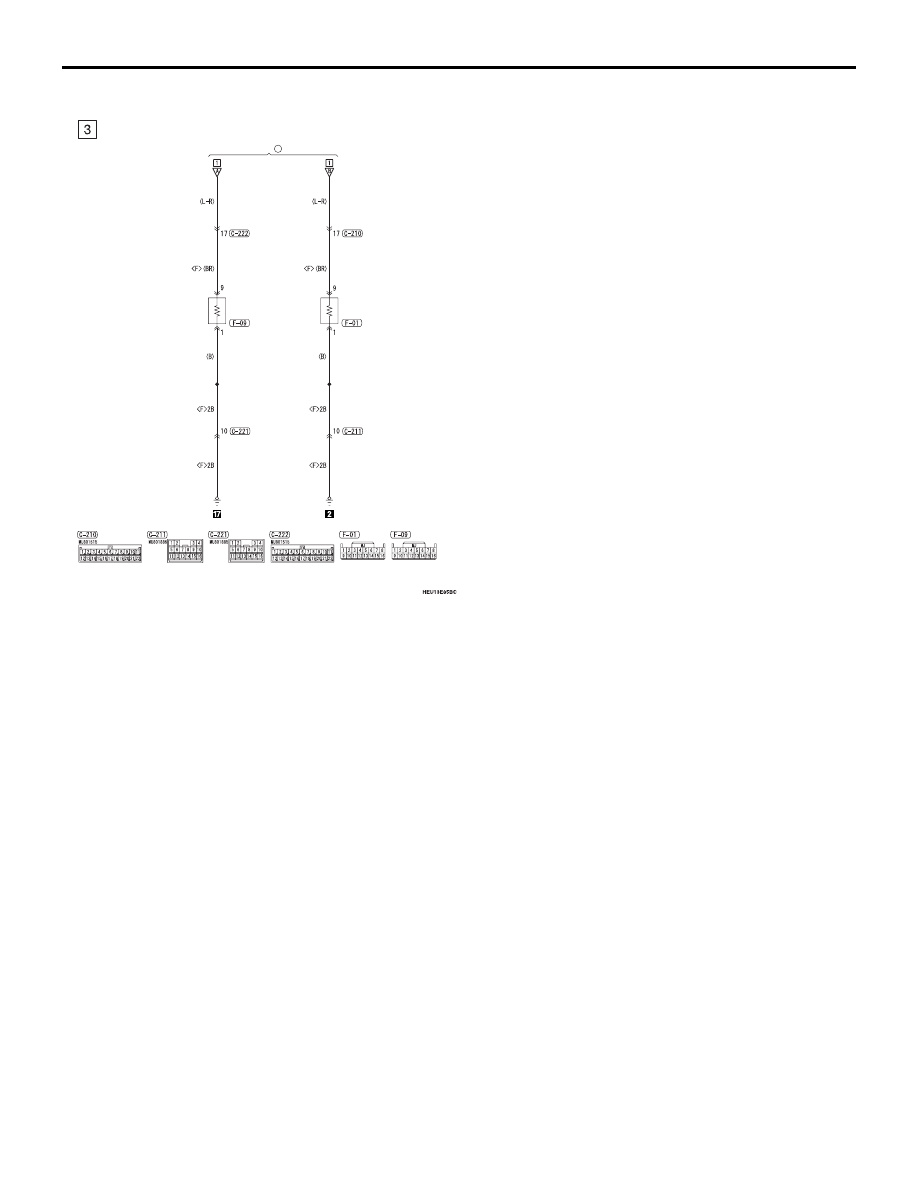

HEATED DOOR MIRROR (CONTINUED)

DOOR
MIRROR
ASSEMBLY (LH)

DOOR
MIRROR
ASSEMBLY (RH)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ETACS-ECU

(FUSE     )

21

REMOTE CONTROLLED MIRROR

CIRCUIT DIAGRAMS

90-93

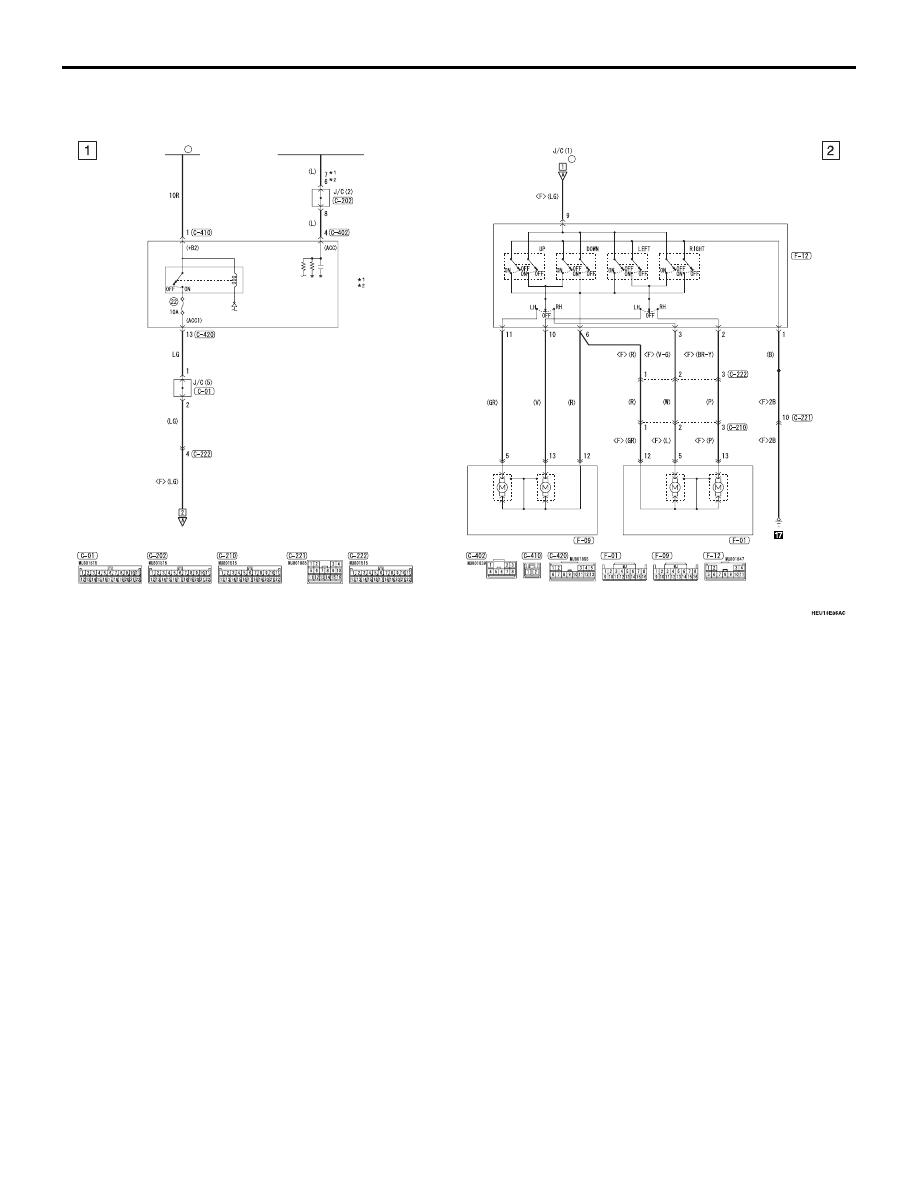

REMOTE CONTROLLED MIRROR

M1901006503776

DOOR MIRROR ASSEMBLY (LH)

VERTICAL
MOVEMENT
MOTOR

HORIZONTAL
MOVEMENT
MOTOR

DOOR MIRROR ASSEMBLY (RH)

VERTICAL
MOVEMENT
MOTOR

HORIZONTAL
MOVEMENT
MOTOR

REMOTE
CONTROLLED
MIRROR
SWITCH

ACC
RELAY 2

IGNITION SWITCH (ACC)
OR OSS-ECU (ACC)

ETACS-
ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

NOTE

: VEHICLES WITHOUT KOS
: VEHICLES WITH KOS

FUSIBLE
LINK

5

(FUSE     )

22

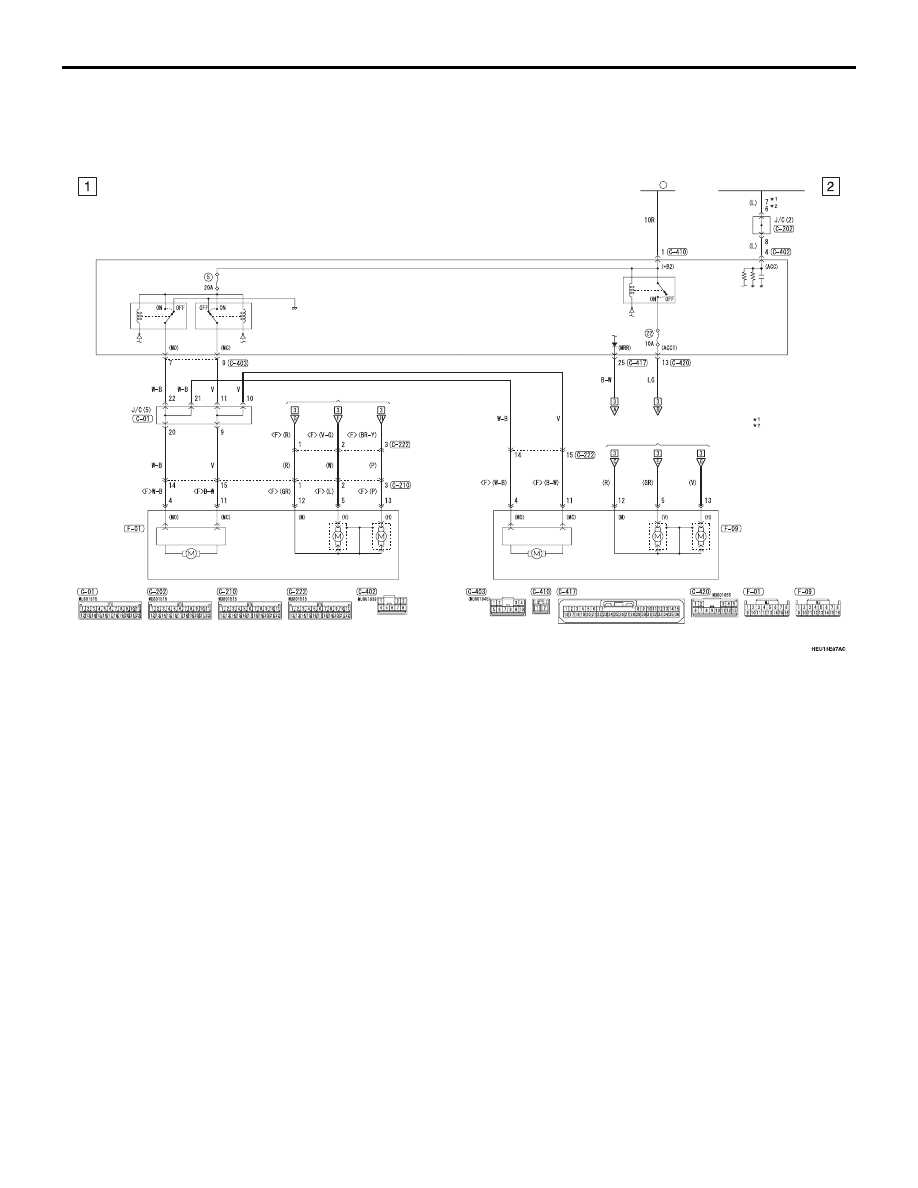

ELECTRIC RETRACTABLE REMOTE CONTROLLED MIRROR

CIRCUIT DIAGRAMS

90-94

ELECTRIC RETRACTABLE REMOTE CONTROLLED

MIRROR

M1901006601937

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

ETACS-ECU

DOOR
MIRROR
UNFOLD
RELAY

DOOR MIRROR
ASSEMBLY (RH)

CONTROL
CIRCUIT

UNFOLD/
FOLD MOTOR

CONTROL
CIRCUIT

UNFOLD/
FOLD MOTOR

VERTICAL
MOVEMENT
MOTOR

HORIZONTAL
MOVEMENT
MOTOR

VERTICAL
MOVEMENT
MOTOR

HORIZONTAL
MOVEMENT
MOTOR

DOOR MIRROR
ASSEMBLY (LH)

ACC
RELAY 2

REMOTE CONTROLLED
MIRROR SWITCH

REMOTE CONTROLLED
MIRROR SWITCH

DOOR
MIRROR
FOLD
RELAY

IGNITION SWITCH (ACC)
OR OSS-ECU (ACC)

FUSIBLE
LINK

5

NOTE

: VEHICLES WITHOUT KOS
: VEHICLES WITH KOS

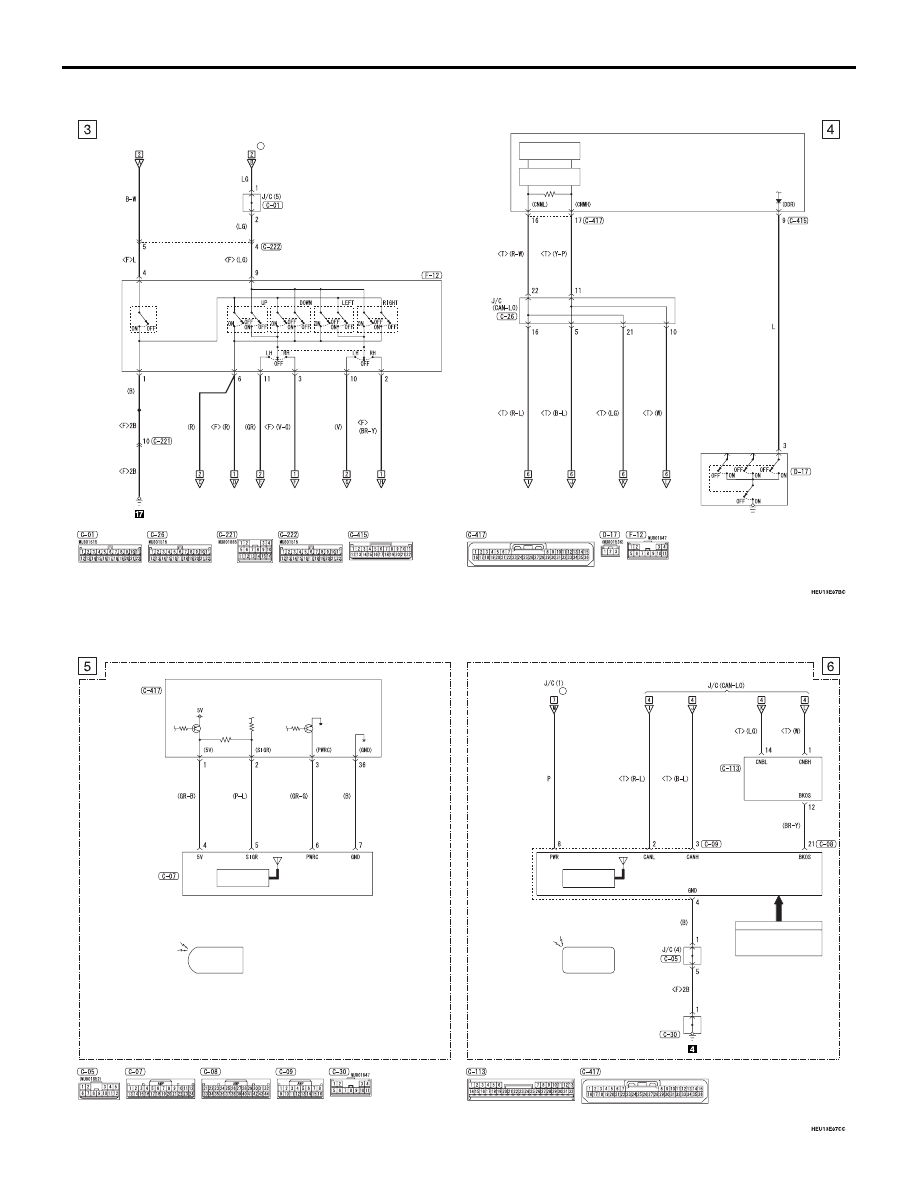

ELECTRIC RETRACTABLE REMOTE CONTROLLED MIRROR

CIRCUIT DIAGRAMS

90-95

ELECTRIC RETRACTABLE REMOTE CONTROLLED MIRROR (CONTINUED)

REMOTE CONTROLLED
MIRROR SWITCH

FOLDING
OR
UNFOLDING

OPERATION
SWITCH

ETACS-
ECU

ETACS-ECU

ETACS-ECU

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FRONT DOOR
SWITCH (LH)

RIGHT/LEFT
CHANGEOVER
SWITCH

(FUSE     )

22

ELECTRIC RETRACTABLE REMOTE CONTROLLED MIRROR (CONTINUED)

RECEIVER
ANTENNA
MODULE

UHF
RECEIVER

KEYLESS
ENTRY
TRANSMITTER

<VEHICLES WITHOUT KOS>

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

KOS-ECU

UHF
RECEIVER

INPUT SIGNAL

LOCK/UNLOCK
SWITCH

KEYLESS
OPERATION
KEY

EARTH J/C
(DASH)

<VEHICLES WITH KOS>

OSS-ECU

(FUSE     )

18
