ROOM LAMP, LUGGAGE COMPARTMENT LAMP AND IGNITION KEY CYLINDER

CIRCUIT DIAGRAMS

90-52

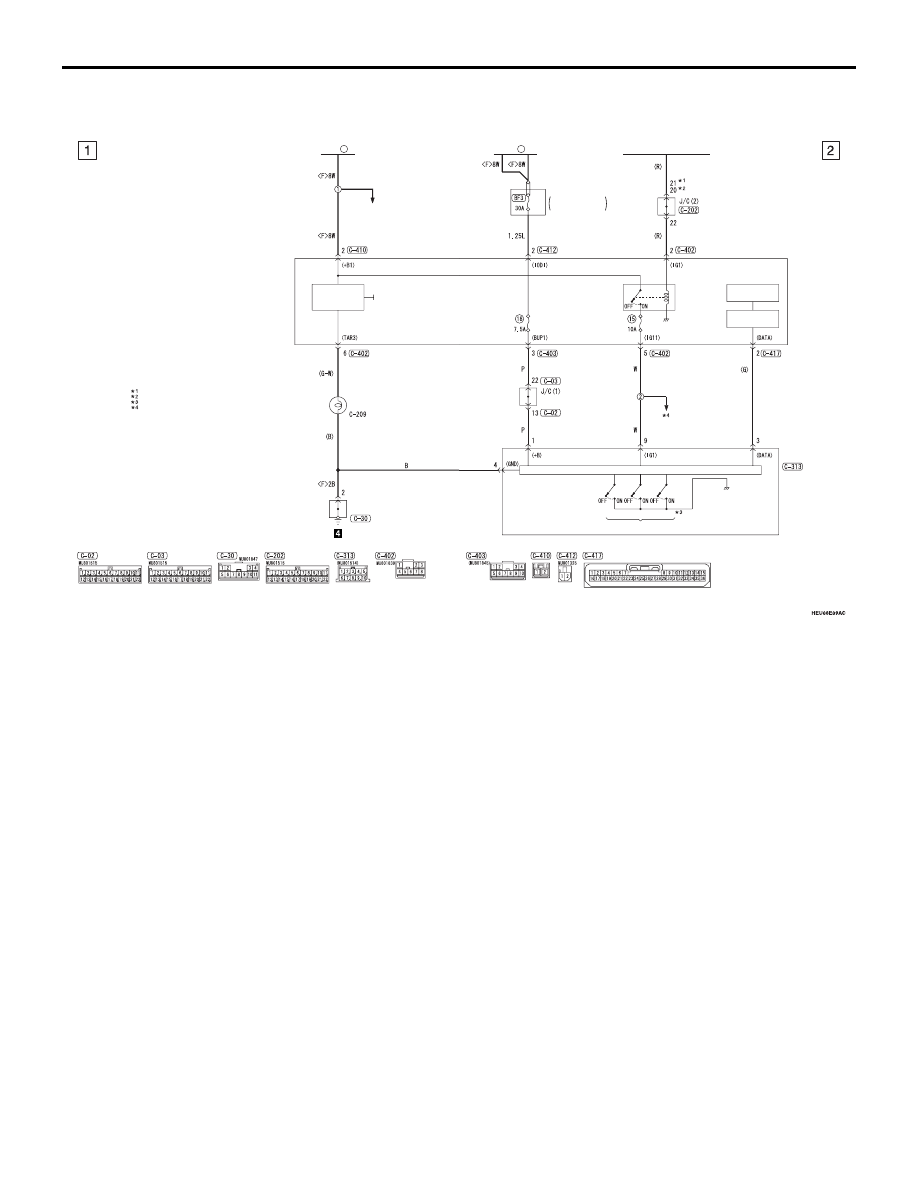

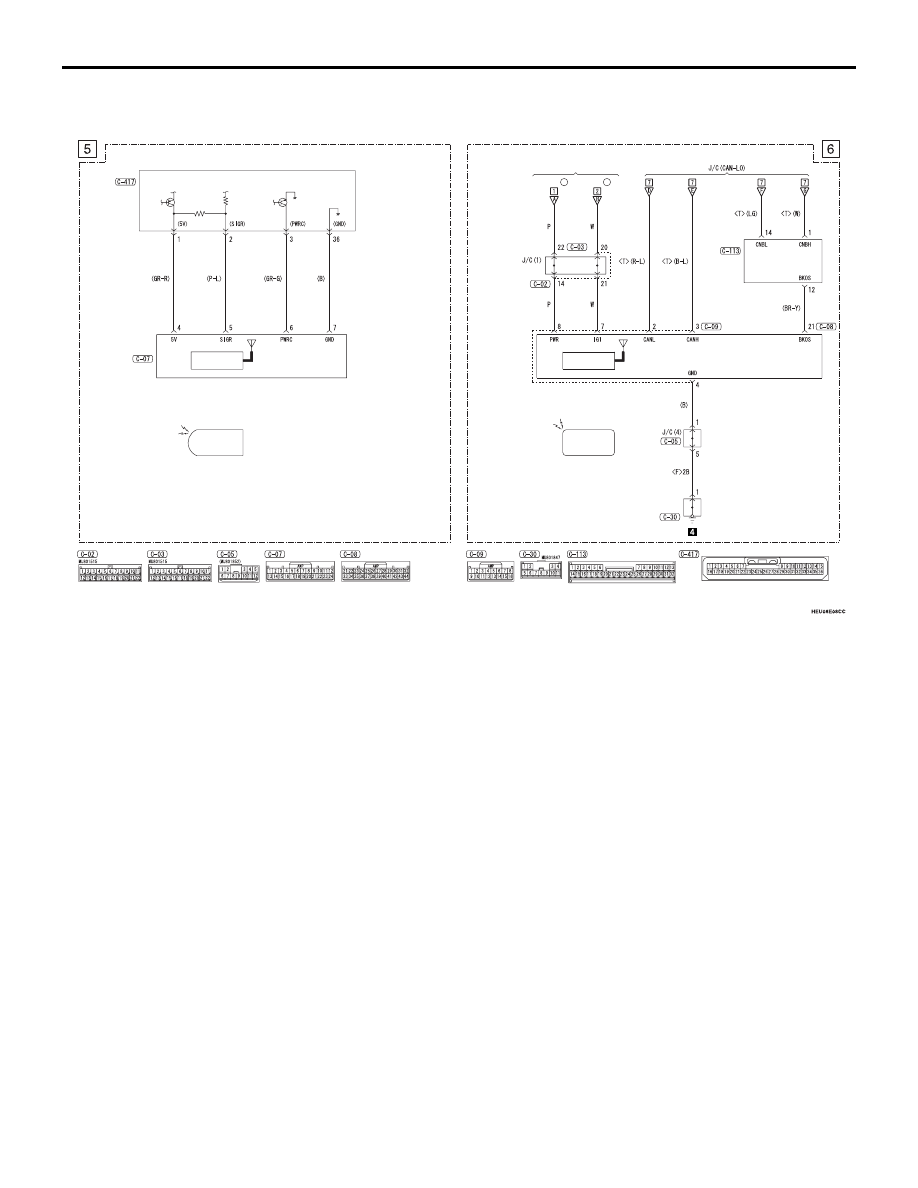

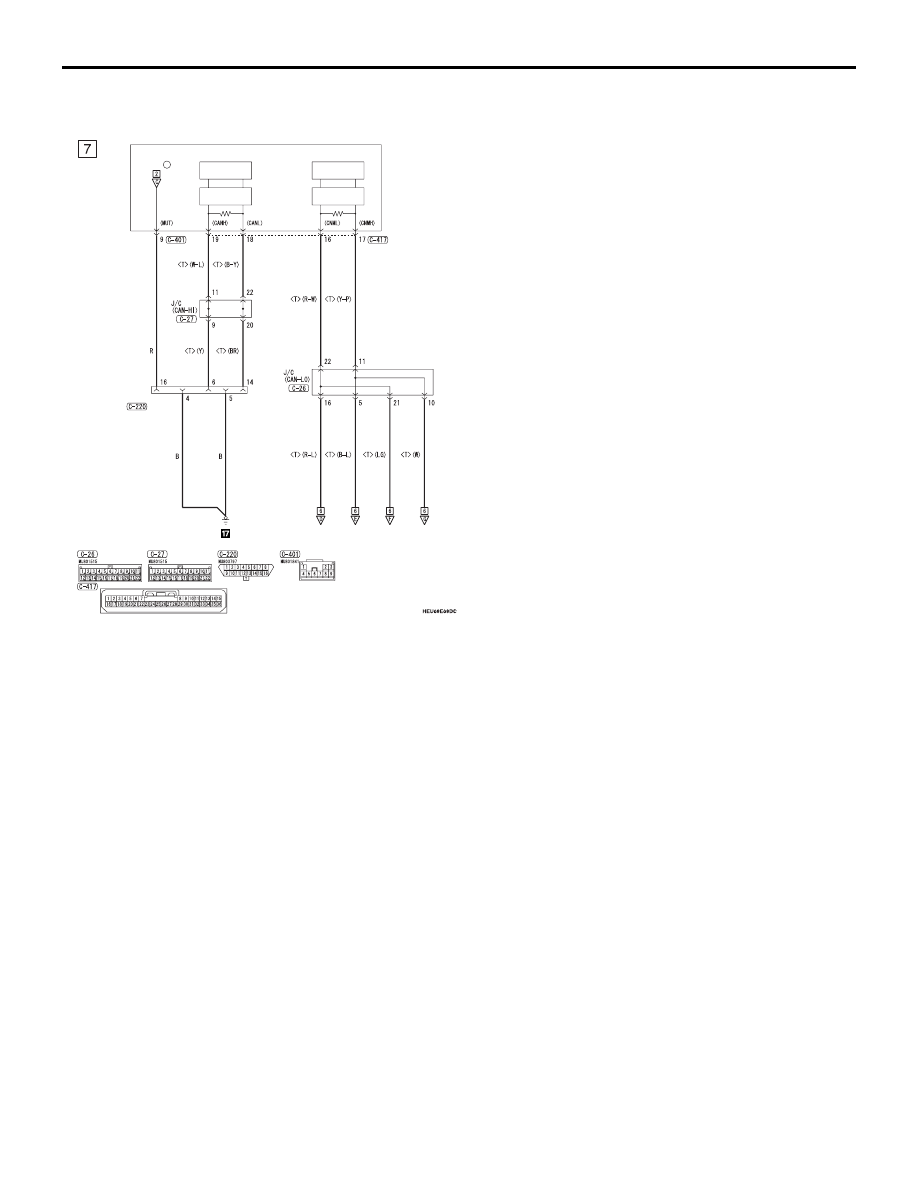

ROOM LAMP, LUGGAGE COMPARTMENT LAMP AND IGNITION KEY CYLINDER ILLUMINATION
LAMP (CONTINUED)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

<VEHICLES WITHOUT KOS>

<VEHICLES WITH KOS>

ETACS-ECU

RECEIVER
ANTENNA
MODULE

KEYLESS
OPERATION
KEY

KEYLESS
ENTRY
TRANSMITTER

ETACS-ECU

(FUSE     )

18

(FUSE     )

15

EARTH J/C
(DASH)

UHF
RECEIVER

UHF
RECEIVER

OSS-ECU

KOS-ECU

ROOM LAMP, LUGGAGE COMPARTMENT LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP

CIRCUIT DIAGRAMS

90-53

ROOM LAMP, LUGGAGE COMPARTMENT LAMP AND IGNITION KEY CYLINDER ILLUMINATION
LAMP (CONTINUED)

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

FRONT SIDE

DIAGNOSIS
CONNECTOR

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSE

11

GLOVE BOX LAMP

CIRCUIT DIAGRAMS

90-54

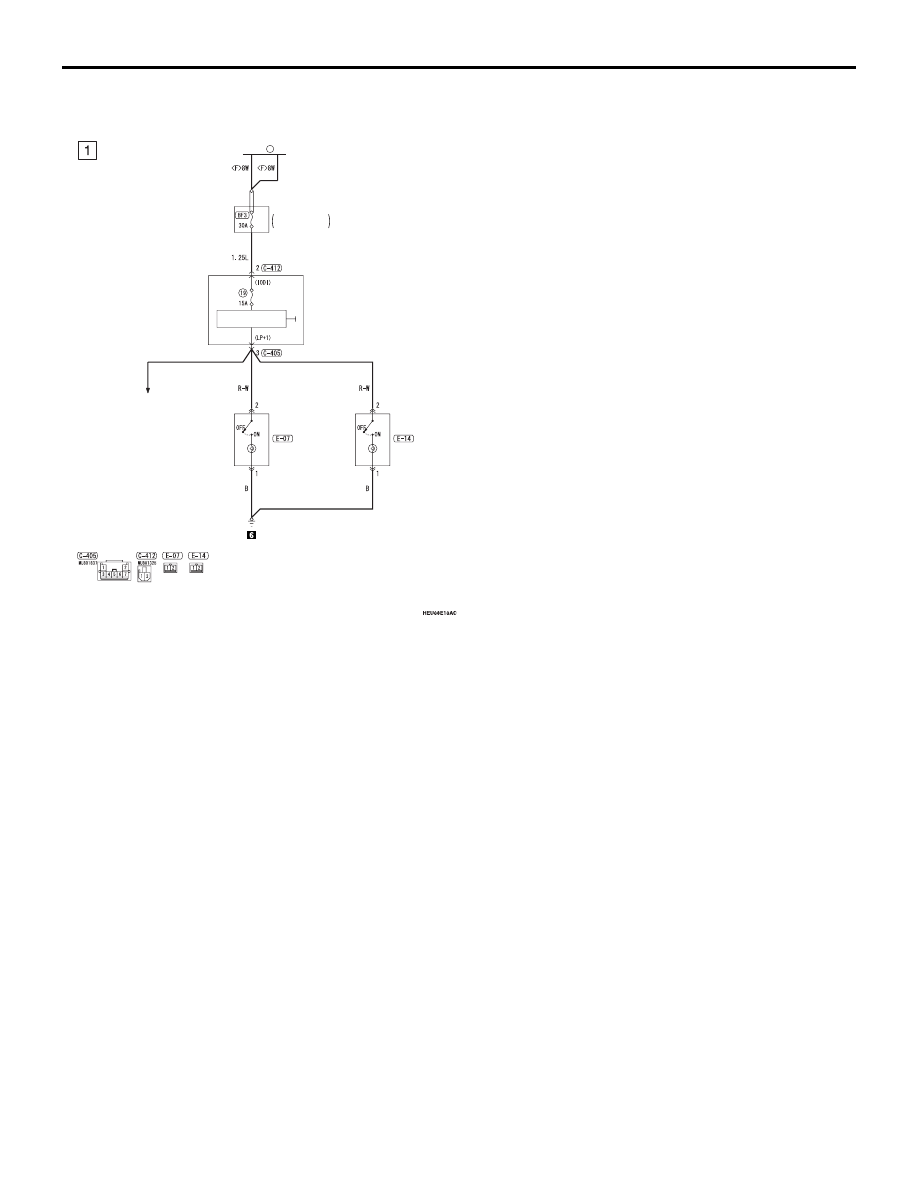

GLOVE BOX LAMP

M1901002202231

LIGHTING SWITCH

(HEAD)

(TAIL)

(AUTO)

COLUMN-ECU

COLUMN
SWITCH

IG1
RELAY

INTERFACE
CIRCUIT

LIN DRIVE
CIRCUIT

TAIL LAMP
CONTROL
CIRCUIT

GLOVE
BOX LAMP

EARTH J/C
(DASH)

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK
AND FUSE

ETACS-
ECU

RELAY BOX

ENGINE
COMPARTMENT

:
:

: VEHICLES WITHOUT KOS
: VEHICLES WITH KOS

NOTE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSIBLE
LINK

2

FUSIBLE
LINK

4

IGNITION SWITCH (IG1)
OR OSS-ECU (IG1)

·ABS-ECU
·ASC-ECU
·COMBINATION METER
·CORNER SENSOR/BACK SENSOR-ECU
·CVT CONTROL RELAY
·EPS-ECU
·HAZARD INDICATOR ASSEMBLY
·HEATED SEAT RELAY
·HEATER CONTROLLER
 ASSEMBLY (A/C-ECU)
·KOS-ECU
·SELECTOR LEVER ASSEMBLY
·SONAR SWITCH
·STEERING WHEEL SENSOR
·SUNROOF MOTOR ASSEMBLY

VEHICLES WITH AUTO LAMP

VANITY MIRROR LAMP

CIRCUIT DIAGRAMS

90-55

VANITY MIRROR LAMP

M1901002401403

ETACS-
ECU

·FRONT ROOM
 LAMP
·LUGGAGE COMPARTMENT
 LAMP
·REAR ROOM LAMP

INTERIOR LAMP
CONTROL CIRCUIT

VANITY
MIRROR
LAMP (RH)

VANITY
MIRROR
LAMP (LH)

RELAY BOX

ENGINE
COMPARTMENT

FUSIBLE
LINK

4

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver
