54B-1

GROUP 54B

LOCAL

INTERCONNECT

NETWORK (LIN)

CONTENTS

SPECIAL TOOLS. . . . . . . . . . . . . . . .

54B-2

TROUBLESHOOTING . . . . . . . . . . . .

54B-3

DIAGNOSIS CODE CHART . . . . . . . . . . . .

54B-3

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

54B-4

DIAGNOSIS CODE PROCEDURES  . . . . .

54B-4

Code No.U0169 Sunroof LIN timeout <Vehicles with
sunroof>  . . . . . . . . . . . . . . . . . . . . . . . . . . .

54B-4

Code No.U0231 RLS LIN timeout <Vehicles with
lighting control sensor> . . . . . . . . . . . . . . . .

54B-5

Code No.U1109 Column SW LIN timeout . .

54B-6

Code No.U150B Column SW LIN checksum error



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54B-7

Code No.U1511 Sunroof ECU LIN checksum error
<vehicles with sunroof> . . . . . . . . . . . . . . . .

54B-7

Code No.U1512 RLS LIN checksum error <Vehicles
with lighting control sensor>  . . . . . . . . . . . .

54B-7

Code No.U1514 LIN transmission bit error .

54B-7

Code No.U1515 No bus activity error for LIN



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54B-8

SPECIAL TOOLS

LOCAL INTERCONNECT NETWORK (LIN)

54B-2

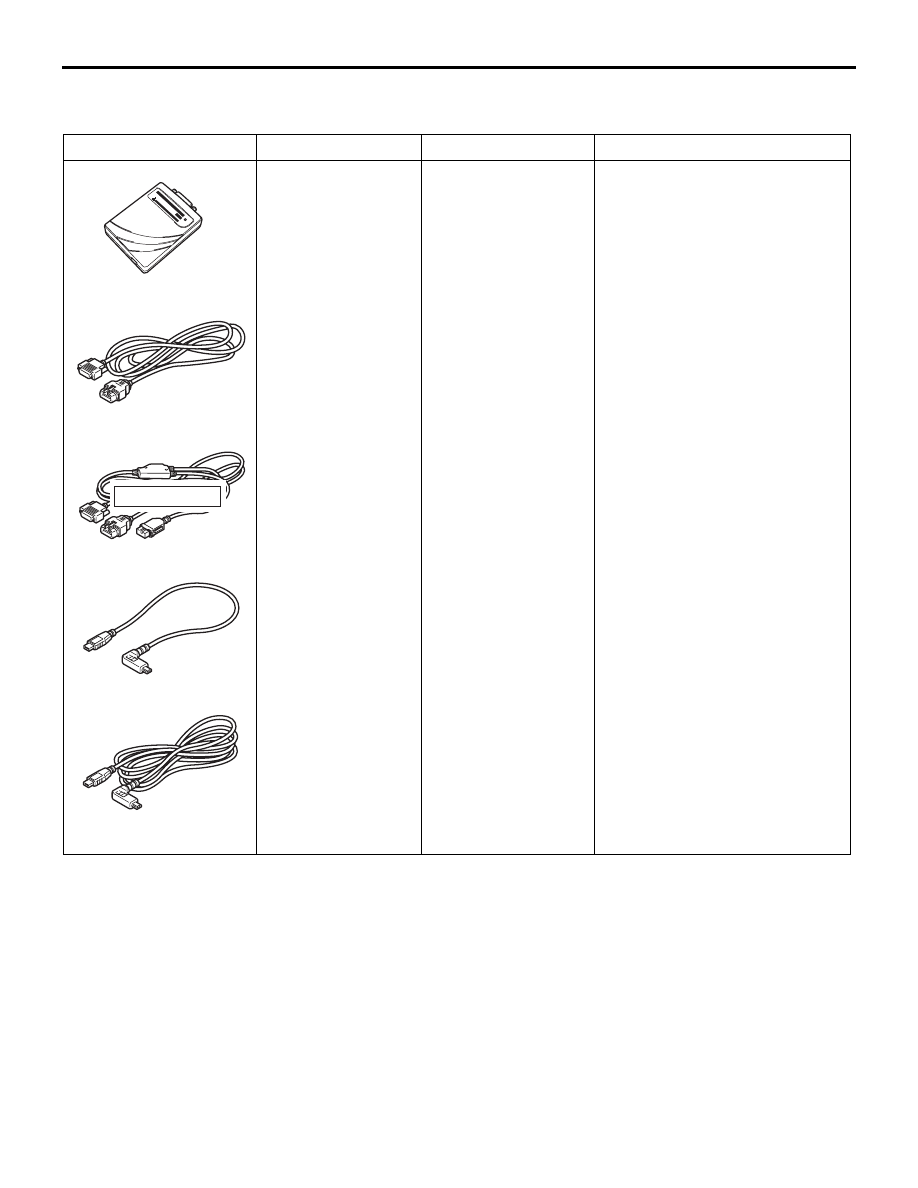

SPECIAL TOOLS

M1545100100282

Tool

Number

Name

Use

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

a

b

c

d

e

DO NOT USE

AB

a. MB992744
b. MB992745
c. MB992746
d. MB992747
e. MB992748

a. Vehicle

communication
interface-Lite
(V.C.I.-Lite)

b. V.C.I.-Lite main

harness A (for
vehicles with CAN
communication)

c. V.C.I.-Lite main

harness B (for
vehicles without
CAN
communication)

d. V.C.I.-Lite USB

cable short

e. V.C.I.-Lite USB

cable long

LIN communication line check
(service data and diagnosis
codes)

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

a

b

c

d

e

f

DO NOT USE

TROUBLESHOOTING

LOCAL INTERCONNECT NETWORK (LIN)

54B-3

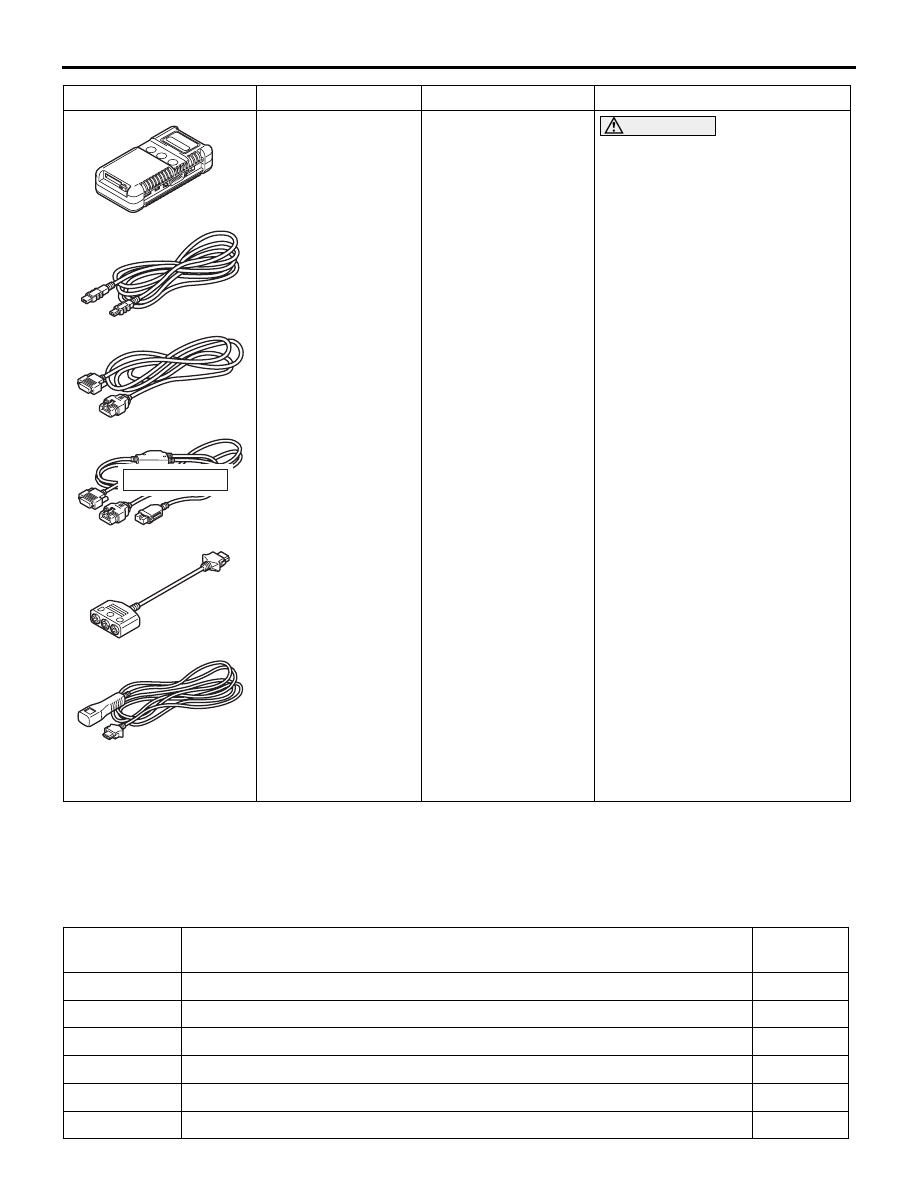

TROUBLESHOOTING

DIAGNOSIS CODE CHART

M1545100201055

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

M.U.T.-III
sub-assembly

a. Vehicle

Communication
Interface (V.C.I.)

b. M.U.T.-III USB

cable

c. M.U.T.-III main

harness A
(Vehicles with CAN
communication
system)

d. M.U.T.-III main

harness B
(Vehicles without
CAN
communication
system)

e. M.U.T.-III measure

adapter

f. M.U.T.-III trigger

harness

CAUTION

For vehicles with CAN
communication, use M.U.T.-III
main harness A to send
simulated vehicle speed. If you
connect M.U.T.-III main harness
B instead, the CAN
communication does not
function correctly.
LIN communication line check
(service data and diagnosis
codes)

Tool

Number

Name

Use

Diagnosis
code No.

Diagnostic item

Reference
page

U0169

Sunroof LIN timeout <Vehicles with sunroof>

P.54B-4

U0231

RLS LIN timeout <Vehicles with lighting control sensor>

P.54B-5

U1109

Column SW LIN timeout

P.54B-6

U150B

Column SW LIN checksum error

P.54B-7

U1511

Sunroof ECU LIN checksum error <Vehicles with sunroof>

P.54B-7

U1512

RLS LIN checksum error <Vehicles with lighting control sensor>

P.54B-7

TROUBLESHOOTING

LOCAL INTERCONNECT NETWORK (LIN)

54B-4

DIAGNOSIS FUNCTION

M1545104200106

HOW TO READ DIAGNOSIS CODE

Refer to GROUP 00

− Diagnosis function .

HOW TO ERASE DIAGNOSIS CODE

Refer to GROUP 00

− Diagnosis function .

DIAGNOSIS CODE PROCEDURES

Code No.U0169 Sunroof LIN timeout <Vehicles with sunroof>

CAUTION

Before replacing the ECU, ensure that the com-
munication circuit is normal.

JUDGMENT CRITERIA

The ETACS-ECU will set diagnosis code No. U0169
when no signals are received from the sunroof motor
assembly.

PROBABLE CAUSES

• Faulty sunroof motor assembly

• Malfunction of the LIN bus

DIAGNOSIS PROCEDURE

STEP 1. Resistance measurement at the sunroof
motor assembly connector
(1) Disconnect the connector, and measure at the

wiring harness side.

(2) Measure the resistance between the sunroof

motor assembly connector (earth terminal) and
the body earth.

OK: Continuity exists (2

Ω or less)

Q: Is the check result normal?

YES :

Go to Step 3.

NO :

Go to Step 2.

STEP 2. Check of open circuit in body earth line
between sunroof motor assembly connector
(earth terminal) and the body earth.

Q: Is the check result normal?

YES :

The trouble can be an intermittent

malfunction (Refer to GROUP 00

− How to

use Troubleshooting/inspection Service
Points

− How to Cope with Intermittent

Malfunction ).

NO :

Repair the connector(s) or wiring harness.

STEP 3. Voltage measurement at the sunroof
motor assembly connector.
(1) Disconnect the connector, and measure at the

wiring harness side.

(2) Measure the voltage between the sunroof motor

assembly connector (power supply terminal) and
the body earth.

OK: System voltage

Q: Is the check result normal?

YES :

Go to Step 5.

NO :

Go to Step 4.

STEP 4. Check of short to power supply, short to
earth, and open circuit in SR+ line between
ETACS-ECU connector and sunroof motor
assembly connector.

Q: Is the check result normal?

YES :

The trouble can be an intermittent

malfunction (Refer to GROUP 00

− How to

use Troubleshooting/inspection Service
Points

− How to Cope with Intermittent

Malfunction ).

NO :

Repair the connector(s) or wiring harness.

STEP 5. Check of open circuit in (LIN2-1, LIN2-2
and LIN2-3) line between ETACS-ECU connector
and sunroof motor assembly connector.

Q: Is the check result normal?

YES :

Go to Step 6.

NO :

Repair the connector(s) or wiring harness.

STEP 6. Check whether the diagnosis code is
reset.
Check again if the diagnosis code is set to the
ETACS-ECU.
(1) Erase the diagnosis code.

U1514

LIN transmission bit error

P.54B-7

U1515

No bus activity error for LIN

P.54B-8

Diagnosis
code No.

Diagnostic item

Reference
page
