Mitsubishi Outlander (2013+). Manual - part 100

54-1

GROUP 54

CHASSIS

ELECTRICAL

CONTENTS

CHASSIS ELECTRICAL

LOCAL INTERCONNECT NETWORK (LIN)

CONTROLLER AREA NETWORK (CAN)

54A-1

GROUP 54A

CHASSIS

ELECTRICAL

CONTENTS

DIAGNOSIS SYSTEM . . . . . . . . . . . .

54A-2

GENERAL INFORMATION. . . . . . . . . . . . .

54A-2

BATTERY. . . . . . . . . . . . . . . . . . . . . .

54A-3

GENERAL INFORMATION. . . . . . . . . . . . .

54A-3

LIGHTING. . . . . . . . . . . . . . . . . . . . . .

54A-3

EXTERIOR LAMPS. . . . . . . . . . . . . . . . . . .

54A-3

INTERIOR LAMP  . . . . . . . . . . . . . . . . . . . .

54A-9

FUNCTION AND CONTROL BY ETACS-ECU.



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-10

CUSTOMISATION FUNCTION. . . . . . . . . .

54A-16

COMBINATION METER  . . . . . . . . . .

54A-17

GENERAL INFORMATION. . . . . . . . . . . . .

54A-17

MULTI-INFORMATION DISPLAY <STANDARD
METER> . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-19

MULTI INFORMATION DISPLAY <HIGH CONTRAST
METER> . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-21

BUZZER . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-24

REVERSING SENSOR (CORNER SENSOR
AND BACK SENSOR) . . . . . . . . . . . .

54A-26

GENERAL INFORMATION. . . . . . . . . . . . .

54A-26

ACCESSORY SOCKET . . . . . . . . . . .

54A-29

GENERAL INFORMATION. . . . . . . . . . . . .

54A-29

COLUMN SWITCH. . . . . . . . . . . . . . .

54A-29

GENERAL INFORMATION . . . . . . . . . . . . .

54A-29

AUDIO AND NAVIGATION SYSTEM.

54A-30

GENERAL INFORMATION . . . . . . . . . . . . .

54A-30

RADIO AND CD PLAYER . . . . . . . . . . . . . .

54A-32

MITSUBISHI MULTI COMMUNICATION SYSTEM
(MMCS) . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-34

REAR VIEW CAMERA  . . . . . . . . . . . . . . . .

54A-36

STEERING WHEEL REMOTE CONTROL SWITCH



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-37

USB ADAPTER . . . . . . . . . . . . . . . . . . . . . .

54A-38

HANDS-FREE INTERFACE SYSTEM  . . . .

54A-38

SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-38

ANTENNA . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-39

ROCKFORD FOSGATE PREMIUM SOUND SYSTEM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-39

GENERAL INFORMATION . . . . . . . . . . . . .

54A-39

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . .

54A-40

SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-41

IMMOBILIZER SYSTEM <Vehicles without
keyless operation system>. . . . . . . .

54A-42

GENERAL INFORMATION . . . . . . . . . . . . .

54A-42

ETACS  . . . . . . . . . . . . . . . . . . . . . . . .

54A-44

GENERAL INFORMATION . . . . . . . . . . . . .

54A-44

FUNCTION AND CONTROL BY ETACS-ECU.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54A-45

CUSTOMISATION FUNCTION . . . . . . . . . .

54A-45

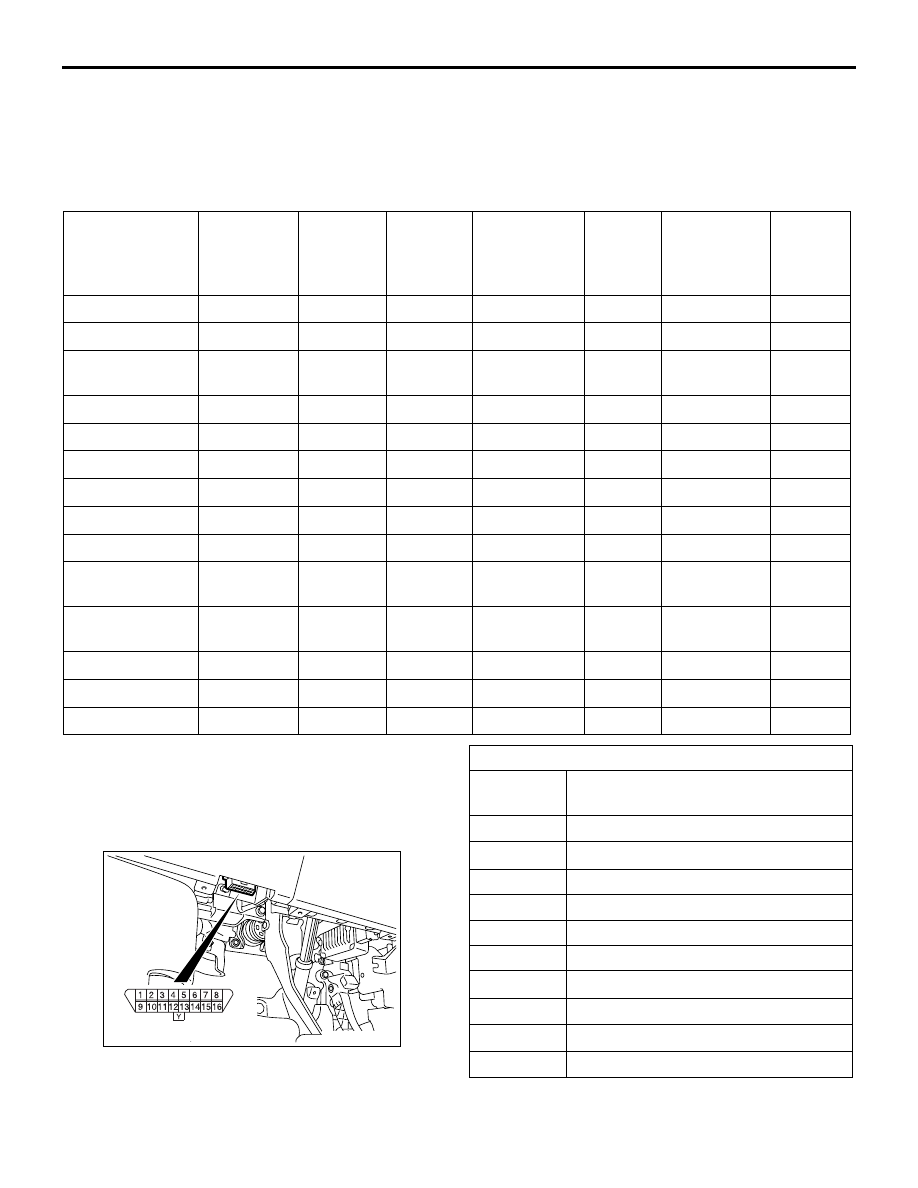

DIAGNOSIS SYSTEM

CHASSIS ELECTRICAL

54A-2

DIAGNOSIS SYSTEM

GENERAL INFORMATION

M2544100200739

For improved serviceability, a diagnosis connecter
for inspection of M.U.T.-III is built into the instrument
panel, near the position of the driver's left foot.

NOTE:

.

1.

•

: Indicates that the diagnosis function is set.

2.

−

: Indicates that the diagnosis function is not set.

DIAGNOSIS CONNECTOR

System name

Diagnosis
code set

Output of
service
data

Actuator
test

Erasure of
diagnosis
code by the
M.U.T.-III

Freeze
frame
data

Special
function

Coding

MPI

•

•

•

•

•

•

•

CVT

•

•

−

•

•

•

−

Electric power
steering (EPS)

•

•

•

•

•

•

−

ABS, ASC

•

•

•

•

•

•

−

SRS air bag

•

•

•

•

•

•

•

Air conditioner

•

•

•

•

•

•

−

ETACS ECU

•

•

•

•

•

•

•

KOS

•

•

•

•

•

•

•

IMMO/Keyless

•

•

−

•

•

•

•

Combination
meter

•

•

•

•

•

•

−

Steering angle
sensor

−

−

−

−

−

•

−

ETG

•

•

•

•

•

•

•

4WD

•

•

−

•

•

•

−

OSS

•

•

•

•

•

•

•

ACB05016

AB

Diagnosis connector

Diagnosis connector

Terminal
No.

Connecting contents

1

Diagnosis control

2, 3

−

4

Earth

5

Earth

6

CAN communication line (CAN_H)

7, 8

MPI

9 to 13

−

14

CAN communication line (CAN_L)

15

−

16

Battery power supply

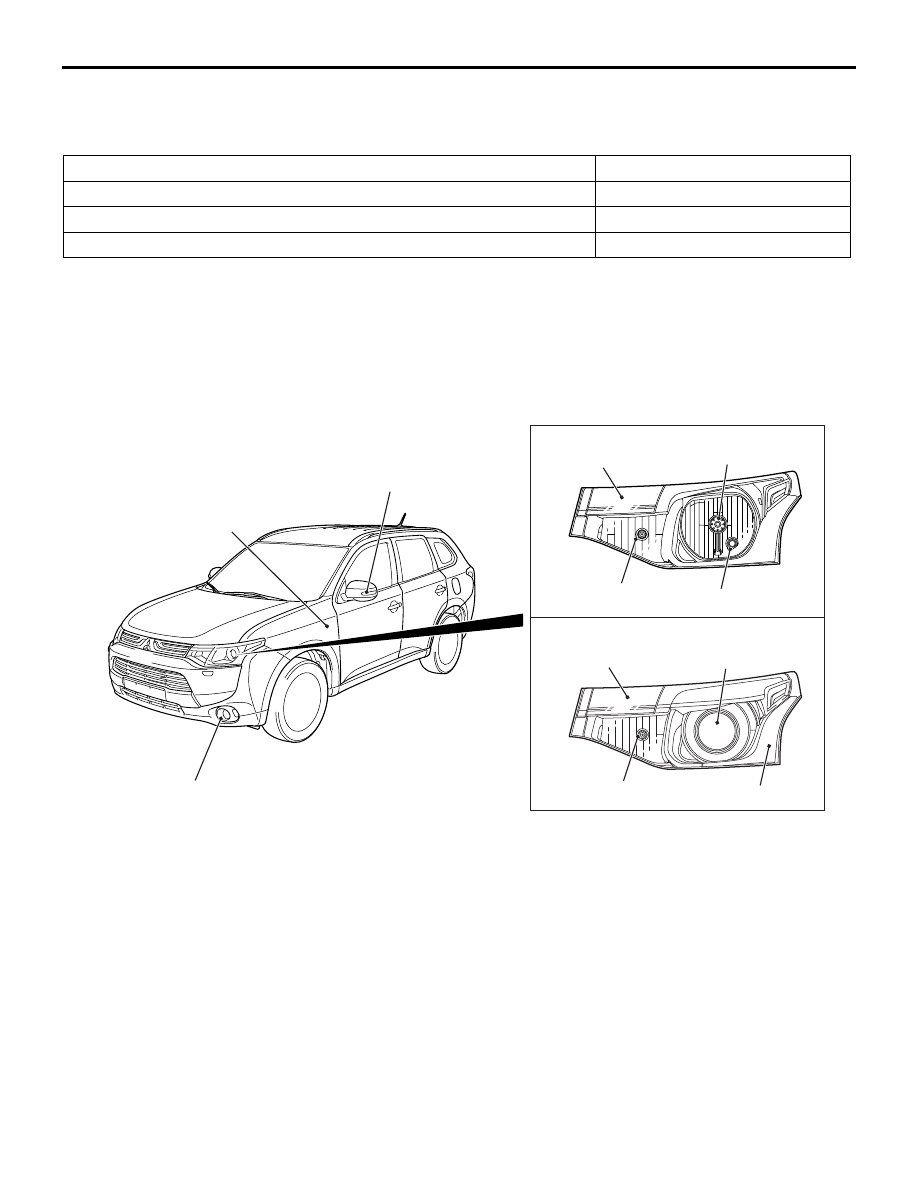

BATTERY

CHASSIS ELECTRICAL

54A-3

BATTERY

GENERAL INFORMATION

M2544200200833

LIGHTING

EXTERIOR LAMPS

M2544300301119

Construction diagram

Item

75D23L

Voltage V

12

Capacity (5-hour rate) Ah

52

Electrolytic fluid specific gravity (fully charged state at 20

°C)

1.220 to 1.290

ACC00151

Low-beam

Position lamp

High-beam

Front turn-signal lamp

AB

<Halogen type headlamp assembly>

<Discharge type headlamp assembly>

Position lamp

Side turn-signal lamp
(Fender panel type)

Side turn-signal lamp
(Door mirror type)

Front fog lamp

High-beam

Low-beam

Front turn-signal lamp
