34-1

GROUP 34

REAR SUSPENSION

CONTENTS

GENERAL INFORMATION . . . . . . . .

34-2

SERVICE SPECIFICATIONS. . . . . . .

34-3

LUBRICANT. . . . . . . . . . . . . . . . . . . .

34-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

34-4

ON-VEHICLE SERVICE. . . . . . . . . . .

34-7

REAR WHEEL ALIGNMENT CHECK AND
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

34-7

LOWER ARM PILLOW BALL BUSHING AXIAL

PLAY CHECK . . . . . . . . . . . . . . . . . . . . . . .

34-8

STABILIZER LINK BALL JOINT DUST COVER
INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

34-8

CONTROL LINK, UPPER ARM AND LOWER
ARM . . . . . . . . . . . . . . . . . . . . . . . . . .

34-8

REMOVAL AND INSTALLATION . . . . . . . .

34-8

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

34-9

LOWER ARM BUSHING AND LOWER ARM

PILLOW BALL BUSHING REPLACEMENT

34-10

TRAILING ARM ASSEMBLY . . . . . . .

34-11

REMOVAL AND INSTALLATION <2WD>. .

34-11

REMOVAL AND INSTALLATION <4WD>. .

34-13

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-16

TRAILING ARM BUSHING
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

34-17

SHOCK ABSORBER ASSEMBLY . . .

34-18

REMOVAL AND INSTALLATION . . . . . . . .

34-18

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-19

DISASSEMBLY AND REASSEMBLY . . . . .

34-20

STABILIZER BAR. . . . . . . . . . . . . . . .

34-23

REMOVAL AND INSTALLATION . . . . . . . .

34-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-24

STABILIZER LINK BALL JOINT DUST

COVER REPLACEMENT  . . . . . . . . . . . . . .

34-24

REAR SUSPENSION
CROSSMEMBER . . . . . . . . . . . . . . . .

34-25

REMOVAL AND INSTALLATION . . . . . . . .

34-25

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

34-25

GENERAL INFORMATION

REAR SUSPENSION

34-2

GENERAL INFORMATION

M1341000100416

A trailing arm type multi-link suspension has been
adopted as the rear suspension. The shock absorber
is a hydraulic, cylindrical double-acting type.

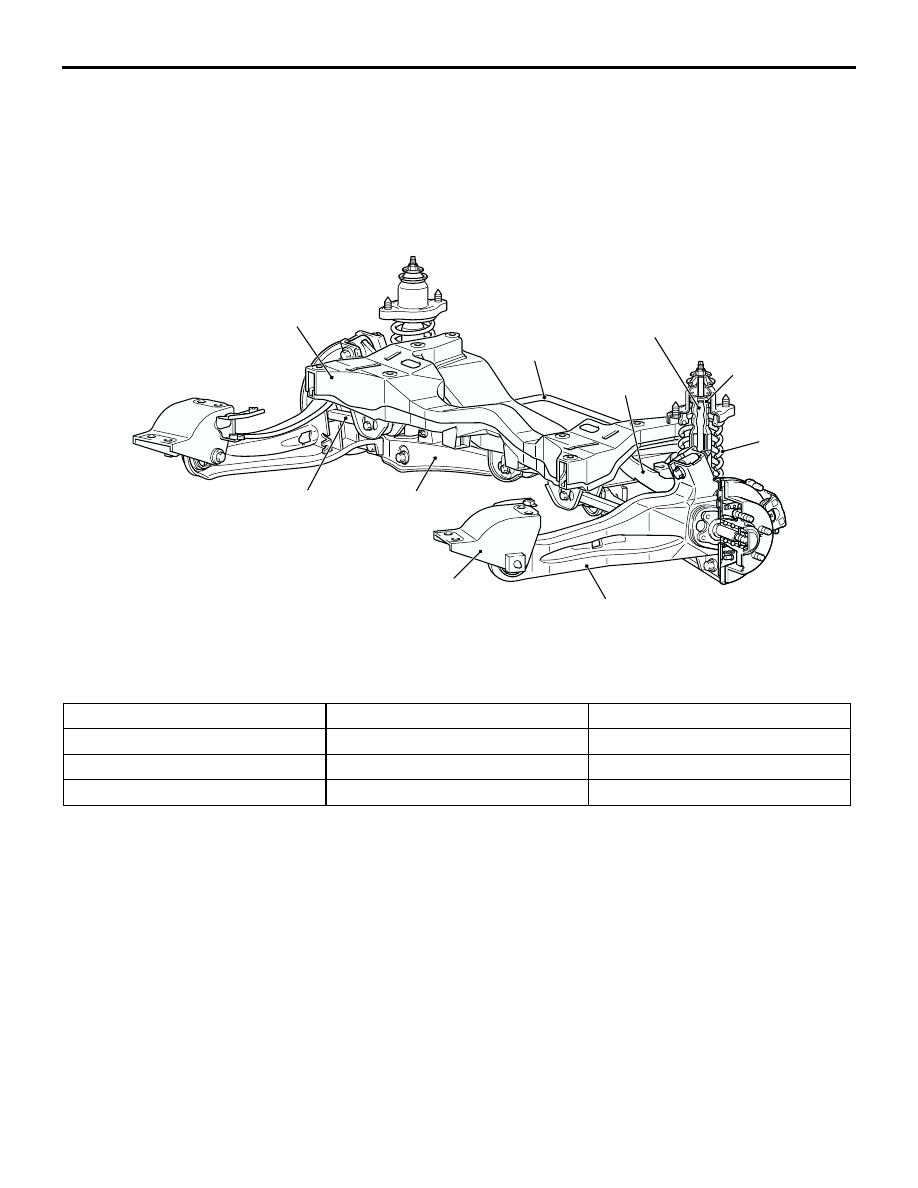

CONSTRUCTION DIAGRAM

SPECIFICATION

COIL SPRING

AC301439AB

Shock absorber

Coil spring

Stabilizer bar

Bump rubber

Control link

Lower arm

Upper arm

Trailing arm

Rear suspension
crossmember

Trailing arm bracket

Item

2WD

4WD

Wire diameter mm

11

11

Average diameter mm

91

91

Free length mm

342

350

SERVICE SPECIFICATIONS

REAR SUSPENSION

34-3

SERVICE SPECIFICATIONS

M1341000300379

LUBRICANT

M1341000400161

Item

Standard value

Toe-in

At the centre of tyre tread mm

3

±

 2

Toe-angle (per wheel)

0

°

08'

±

 05'

Camber

−

0

°

40'

±

 30' (Difference between right and left within 30')

Thrust angle

0

°

00'

±

 09'

Control link pillow ball bushing starting torque
N

⋅

m

0.5

−

 3.0

Upper arm pillow ball bushing starting torque N

⋅

m 0.5

−

 3.0

Lower arm pillow ball bushing starting torque N

⋅

m 0.5

−

 3.0

Stabilizer link ball joint turning torque N

⋅

m

1.7

−

 3.1

Item

Specified lubricant

Quantity

Stabilizer link ball joint (inside of dust cover)

Multipurpose grease SAE J310, NLGI No.2
or equivalent

As required

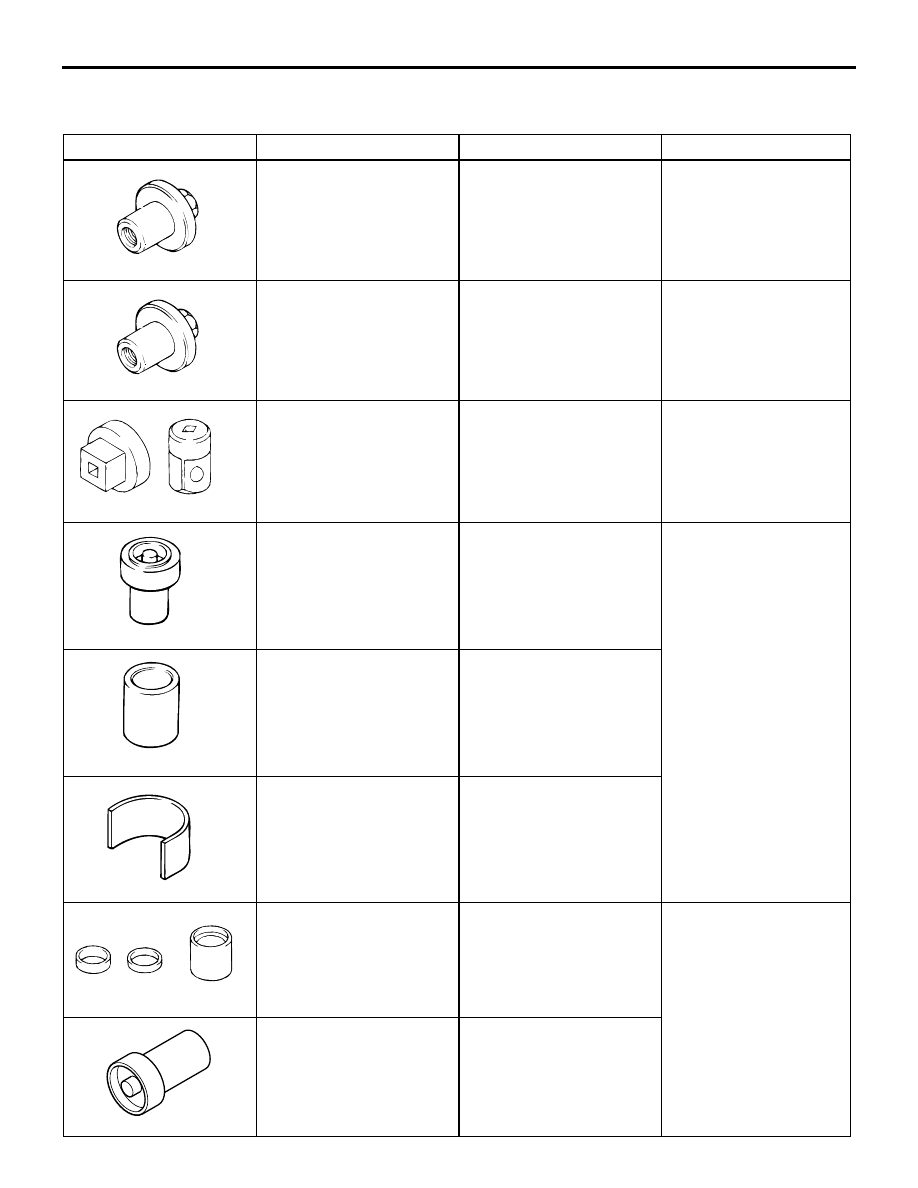

SPECIAL TOOLS

REAR SUSPENSION

34-4

SPECIAL TOOLS

M1341000600369

Tool

Number

Name

Use

MB991014

Wheel alignment gauge
attachment

Wheel alignment
measurement
<2WD-vehicles with
aluminium wheels>

MB991004

Wheel alignment gauge
attachment

Wheel alignment
measurement
<4WD-vehicles with
aluminium wheels>

MB990326

Preload socket

•

Pillow ball bushing
starting torque check

•

Stabilizer link ball
joint turning torque
check

MB991447

Bushing remover and
installer

Lower arm bushing
removal and press-fitting

MB991448

Bushing remover and
installer base

MB991449

Bushing remover and
installer supporter

MB990957

A: MB990969
B: MB990971

Lower arm bushing
remover and installer

A: Guide
B: Base

Lower arm pillow ball
bushing removal and
press-fitting

MB990996

Lower arm bushing arbor

MB991004

MB991004

MB990326

MB990957

A

B

B990996
