16-1

GROUP 16

ENGINE

ELECTRICAL

CONTENTS

CHARGING SYSTEM  . . . . . . . .

16-3

GENERAL INFORMATION . . . . . .

16-3

SERVICE SPECIFICATIONS. . . . .

16-4

SPECIAL TOOLS. . . . . . . . . . . . . .

16-5

ON-VEHICLE SERVICE. . . . . . . . .

16-6

ALTERNATOR OUTPUT LINE VOLTAGE

DROP TEST  . . . . . . . . . . . . . . . . . . . . .

16-6

OUTPUT CURRENT TEST . . . . . . . . . .

16-7

REGULATED VOLTAGE TEST. . . . . . .

16-9

WAVEFORM CHECK USING AN
OSCILLOSCOPE. . . . . . . . . . . . . . . . . .

16-10

ALTERNATOR ASSEMBLY . . . . .

16-13

REMOVAL AND INSTALLATION <4G63>

16-13

REMOVAL AND INSTALLATION <4G69>

16-15

DISASSEMBLY AND REASSEMBLY  . .

16-16

INSPECTION . . . . . . . . . . . . . . . . . . . . .

16-18

STARTING SYSTEM . . . . . . . .

16-20

GENERAL INFORMATION  . . . . . .

16-20

SERVICE SPECIFICATIONS . . . . .

16-21

STARTER MOTOR ASSEMBLY  . .

16-22

REMOVAL AND INSTALLATION <4G63>

16-22

REMOVAL AND INSTALLATION <4G69>

16-23

STARTER MOTOR ASSEMBLY
INSPECTION . . . . . . . . . . . . . . . . . . . . .

16-24

DISASSEMBLY AND REASSEMBLY  . .

16-26

INSPECTION . . . . . . . . . . . . . . . . . . . . .

16-27

Continued on next page

16-2

IGNITION SYSTEM . . . . . . . . . .

16-30

GENERAL INFORMATION . . . . . .

16-30

SERVICE SPECIFICATIONS. . . . .

16-32

SPECIAL TOOL. . . . . . . . . . . . . . .

16-32

ON-VEHICLE SERVICE. . . . . . . . .

16-33

IGNITION COIL (WITH BUILT-IN POWER

TRANSISTOR) CHECK <4G63> . . . . . .

16-33

IGNITION COIL (WITH BUILT-IN POWER

TRANSISTOR) CHECK <4G69> . . . . . .

16-33

RESISTIVE CORD CHECK <4G63> . . .

16-34

SPARK PLUG CHECK AND CLEANING
<4G63>  . . . . . . . . . . . . . . . . . . . . . . . . .

16-35

SPARK PLUG CHECK AND CLEANING
<4G69>  . . . . . . . . . . . . . . . . . . . . . . . . .

16-35

CAMSHAFT POSITION SENSOR CHECK

16-36

CRANK ANGLE SENSOR CHECK . . . .

16-36

DETONATION SENSOR CHECK  . . . . .

16-36

IGNITION SECONDARY VOLTAGE
WAVEFORM CHECK USING AN OSCILLOSCOPE
<4G63>. . . . . . . . . . . . . . . . . . . . . . . . . .

16-36

IGNITION COIL. . . . . . . . . . . . . . . .

16-40

REMOVAL AND INSTALLATION <4G63>

16-40

REMOVAL AND INSTALLATION <4G69>

16-41

CAMSHAFT POSITION SENSOR .

16-41

REMOVAL AND INSTALLATION. . . . . .

16-41

CRANKSHAFT POSITION SENSOR

16-42

REMOVAL AND INSTALLATION <4G63>

16-42

REMOVAL AND INSTALLATION <4G69>

16-43

DETONATION SENSOR  . . . . . . . .

16-44

REMOVAL AND INSTALLATION <4G63>

16-44

REMOVAL AND INSTALLATION <4G69>

16-45

CHARGING SYSTEM

ENGINE ELECTRICAL

16-3

CHARGING SYSTEM

GENERAL INFORMATION

M1161000100373

The charging system uses the alternator output to
keep the battery charged at a constant level under
various electrical loads.
OPERATION

Rotation of the excited field coil generates AC
voltage in the stator.
This alternating current is rectified through diodes to
DC voltage having a waveform shown in the
illustration.

The average output voltage fluctuates slightly with
the alternator load condition.
When the ignition switch is turned on, current flows in
the field coil and initial excitation of the field coil
occurs.
When the stator coil begins to generate power after
the engine is started, the field coil is excited by the
output current of the stator coil.
The alternator output voltage rises as the field
current increases and it falls as the field current
decreases. When the battery voltage (alternator "S"
terminal voltage) reaches a regulated voltage of
approximately 14.4 V, the field current is cut off.
When the battery voltage drops below the regulated
voltage, the voltage regulator regulates the output
voltage to a constant level by controlling the field
current.
In addition, when the field current is constant, the
alternator output voltage rises as the engine speed
increases.

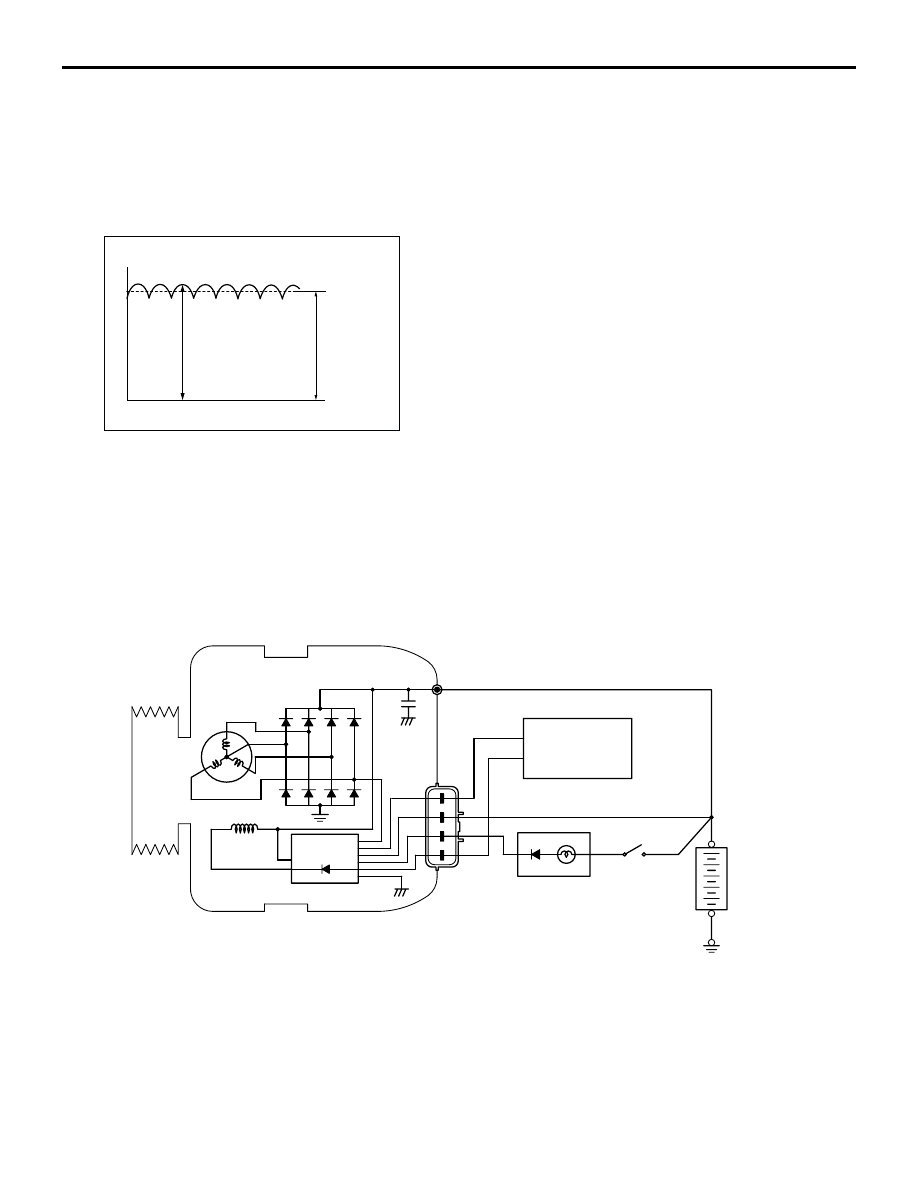

SYSTEM DIAGRAM

AKX00183

Voltage

Time

Approximately
14.4 V

AC

AK100054

Alternator

B

Stator coil

Engine-ECU

<M/T> or

Engine-A/T-ECU

<A/T>

G

S

L

FR

Voltage regulator

Charge warning light

Ignition switch

Battery

Field coil

+

–

<4G63>

AG

CHARGING SYSTEM

ENGINE ELECTRICAL

16-4

ALTERNATOR SPECIFICATIONS

SERVICE SPECIFICATIONS

M1161000300377

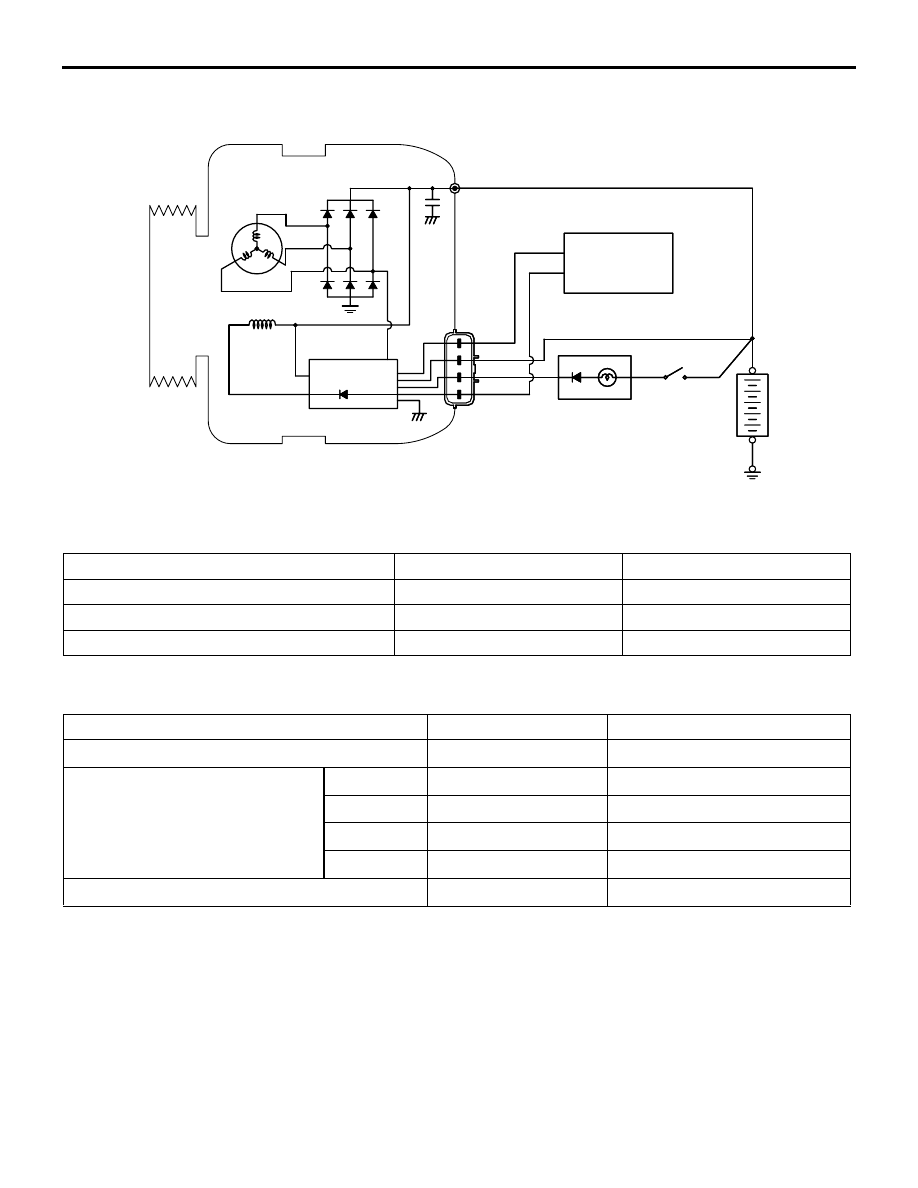

AK301529

Alternator

<4G69>

B

Stator
coil

  Engine-ECU
     <M/T> or
Engine-A/T-ECU
       <A/T>

G
S
L
FR

Voltage regulator

Charging
warning
light

Ignition
switch

Battery

Field coil

+

–

AC

Item

4G63

4G69

Type

Battery voltage sensing

Battery voltage sensing

Rated output V/A

12/100

12/110

Voltage regulator

Electronic built-in type

Electronic built-in type

Item

Standard value

Limit

Alternator output line voltage drop (at 30 A) V

−

maximum 0.3

Regulated voltage ambient
temperature at voltage regulator V

−

20

°

C

14.2

−

 15.4

−

20

°

C

13.9

−

 14.9

−

60

°

C

13.4

−

 14.6

−

80

°

C

13.1

−

 14.5

−

Output current

−

70 % of normal output current
