RADIATOR

ENGINE COOLING

14-31

INSTALLATION SERVICE POINT

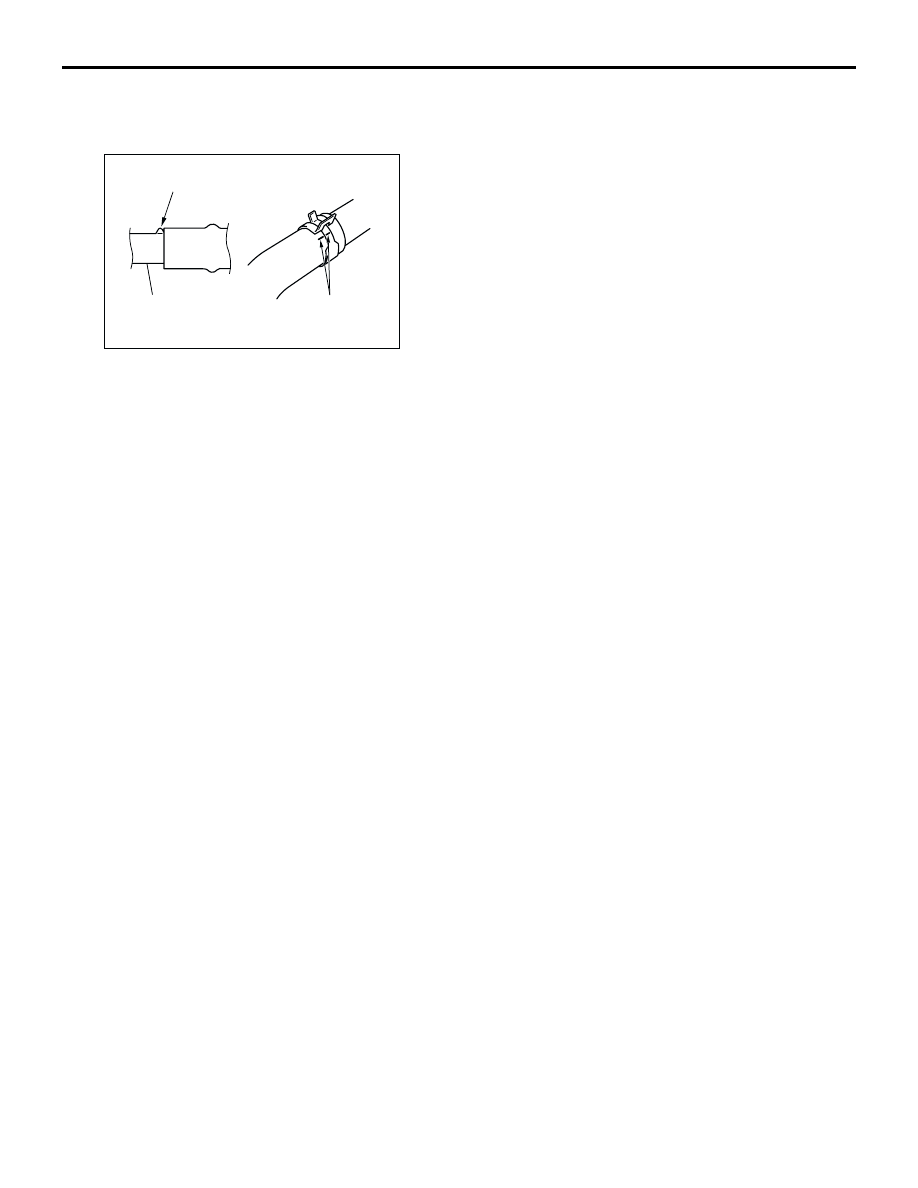

>>A<< RADIATOR LOWER HOSE/RADIATOR
UPPER HOSE CONNECTION

1. Insert each hose as far as the projection of the

water inlet fitting.

2. Align the mating marks on the radiator hose and

hose clamp, and then connect the radiator hose.

AC200642

Mating marks

Projection

Water inlet pipe,
water outlet fitting
or radiator

AC

NOTES

15-1

GROUP 15

INTAKE AND

EXHAUST

CONTENTS

GENERAL INFORMATION . . . . . . . .

15-2

SERVICE SPECIFICATION . . . . . . . .

15-2

SEALANT. . . . . . . . . . . . . . . . . . . . . .

15-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

15-2

AIR CLEANER . . . . . . . . . . . . . . . . . .

15-3

REMOVAL AND INSTALLATION <4G63> .

15-3

REMOVAL AND INSTALLATION <4G69> .

15-4

INTAKE MANIFOLD  . . . . . . . . . . . . .

15-5

REMOVAL AND INSTALLATION <4G63>  .

15-5

REMOVAL AND INSTALLATION <4G69>  .

15-7

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

15-9

EXHAUST MANIFOLD . . . . . . . . . . . .

15-10

REMOVAL AND INSTALLATION <4G63>  .

15-10

REMOVAL AND INSTALLATION <4G69>  .

15-11

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

15-12

EXHAUST PIPE AND MAIN
MUFFLER . . . . . . . . . . . . . . . . . . . . . .

15-13

REMOVAL AND INSTALLATION . . . . . . . .

15-13

GENERAL INFORMATION

INTAKE AND EXHAUST

15-2

GENERAL INFORMATION

M1151000100468

The exhaust pipe is divided into three parts.

SERVICE SPECIFICATION

M1151000300484

SEALANT

M1151000500217

SPECIAL TOOL

M1151000600441

Item

Standard value

Limit

Manifold distortion of the installation surface   mm

0.15 or less

0.20

Item

Specified sealant

Thermostat case

MITSUBISHI GENUINE Part No.MD970389 or equivalent

Thermostat case assembly bolt

3M Stud Locking 4170 or equivalent

Tool

Number

Name

Use

MD998770

Oxygen sensor wrench

Removal and installation of
oxygen sensor
