HAZARD WARNING LIGHT SWITCH

TSB Revision

CHASSIS ELECTRICAL

54-175

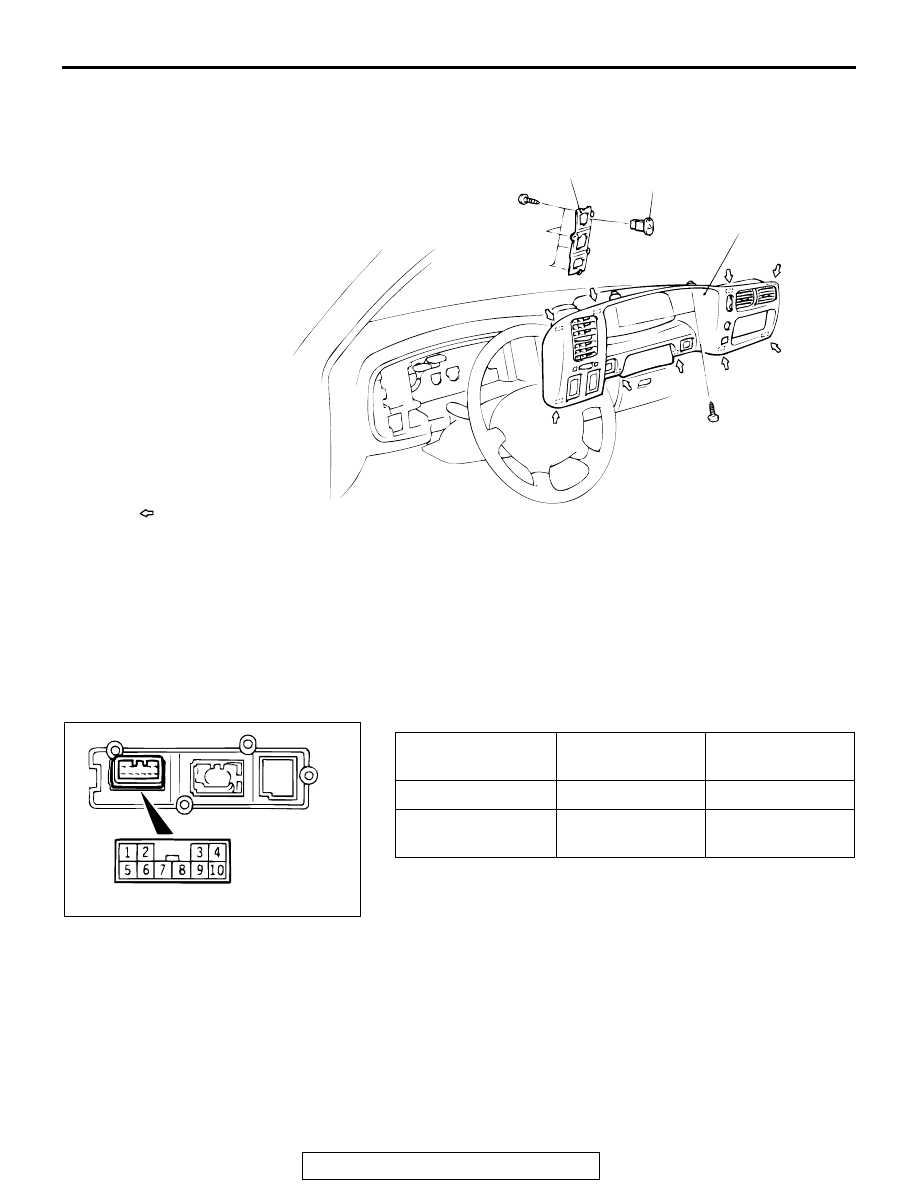

HAZARD WARNING LIGHT SWITCH

REMOVAL AND INSTALLATION

M1542006600308

INSPECTION

M1542006700220

HAZARD WARNING LIGHT SWITCH CONTINUITY
CHECK

AC002798

1

2

3

AB

: Metal clip position

NOTE

REMOVAL STEPS

1.

METER BEZEL ASSEMBLY

2.

SWITCH HOLDER

3.

HAZARD WARNING LIGHT SWITCH

REMOVAL STEPS (Continued)

SWITCH POSITION TESTER

CONNECTION

SPECIFIED
CONDITION

Released

− 7

Less than 2 ohms

Pressed

− 2, 1 − 4, 2 − 4,

− 6

Less than 2 ohms

AC002799

AB

HORN

TSB Revision

CHASSIS ELECTRICAL

54-176

HORN

HORN DIAGNOSIS <VEHICLE WITH KEYLESS ENTRY SYSTEM OR THEFT ALARM
SYSTEM>

M1543000700623

The keyless entry system horn answerback and
theft-alarm system are controlled by the
ETACS-ECU. For troubleshooting, refer to
Theft-Alarm System, Diagnosis

P.54-264

.

HORN

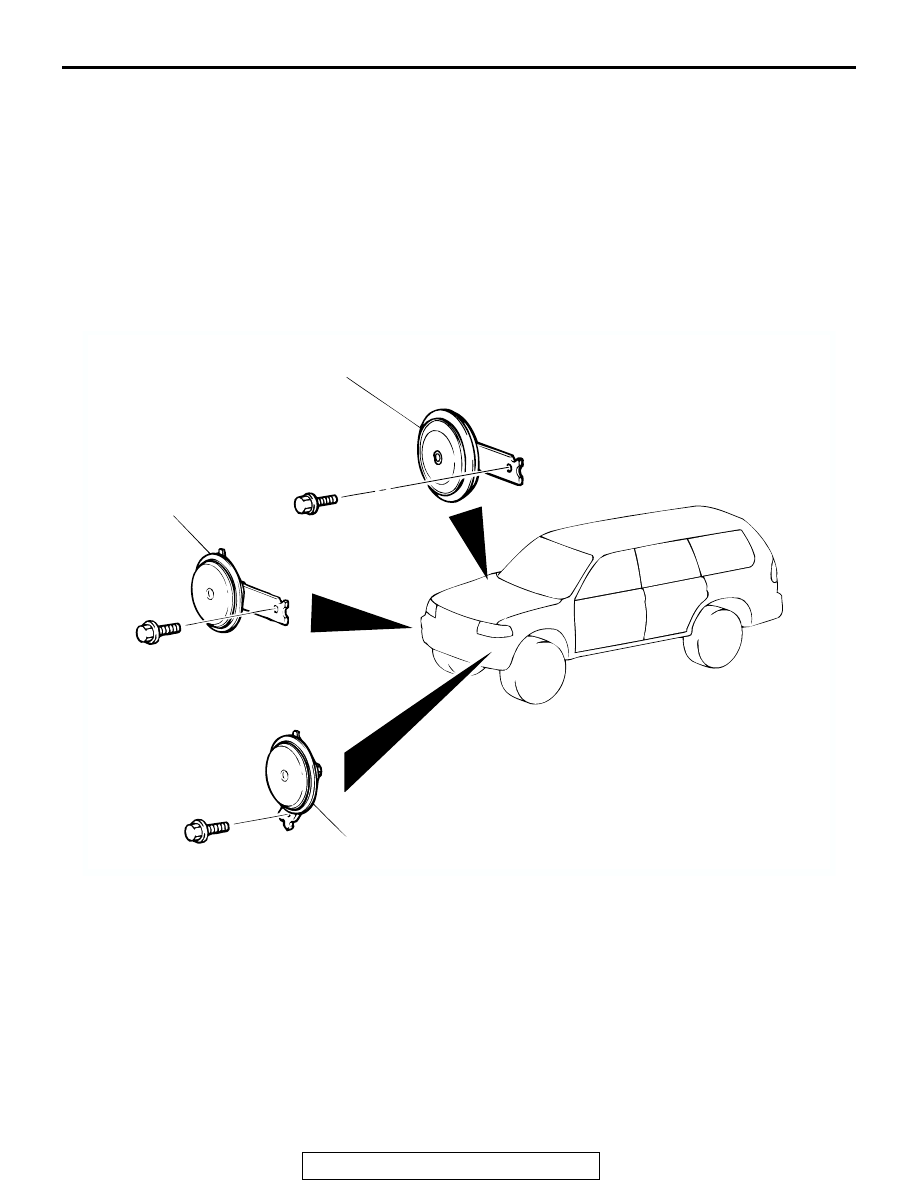

REMOVAL AND INSTALLATION

M1543007900305

AC003698

AB

1

2

3

HORN (STANDARD TYPE) REMOVAL
STEPS

• RADIATOR GRILL (REFER TO GROUP

51, GRILL AND GARNISH

P.51-6

.)

1. HORN (LOW SOUND)
2. HORN (HIGH SOUND)

HORN (FOR KEYLESS ENTRY
SYSTEM AND THEFT-ALARM
SYSTEM) REMOVAL STEPS

3. HORN (FOR KEYLESS ENTRY

SYSTEM AND THEFT-ALARM
SYSTEM)

HORN

TSB Revision

CHASSIS ELECTRICAL

54-177

INSPECTION

M1543019501578

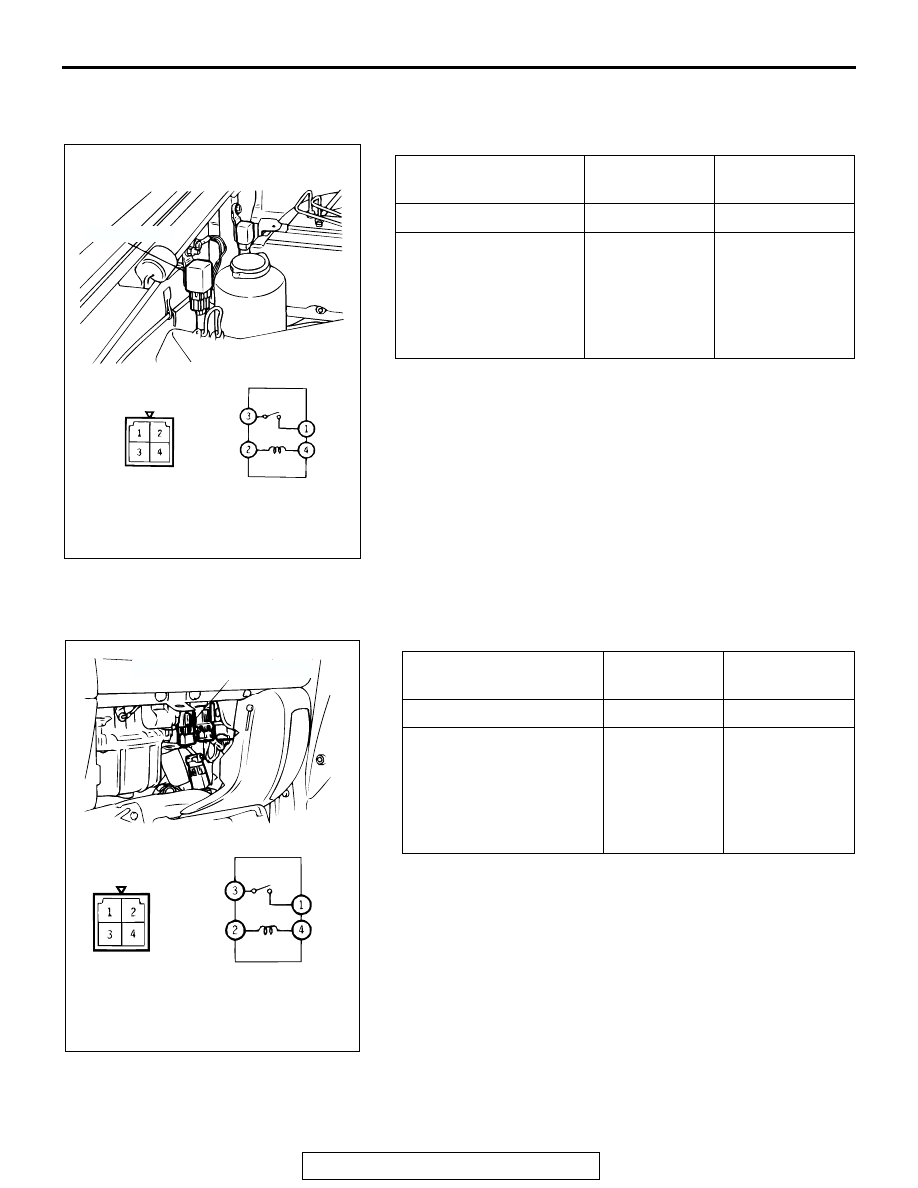

HORN RELAY CONTINUITY CHECK

THEFT-ALARM HORN RELAY CONTINUITY
CHECK

BATTERY VOLTAGE

TESTER
CONNECTION

SPECIFIED
CONDITION

Not applied

− 3

Open circuit

• Connect terminal 2 to

the positive battery
terminal

• Connect terminal 4 to

the negative battery
terminal

− 3

Less than 2 ohms

AC002801AB

HORN RELAY

BATTERY VOLTAGE

TESTER
CONNECTION

SPECIFIED
CONDITION

Not applied

− 3

Open circuit

• Connect terminal 2 to

the positive battery
terminal

• Connect terminal 4 to

the negative battery
terminal

− 3

Less than 2
ohms

AC002838 AB

THEFT-ALARM HORN RELAY

CIGARETTE LIGHTER

TSB Revision

CHASSIS ELECTRICAL

54-178

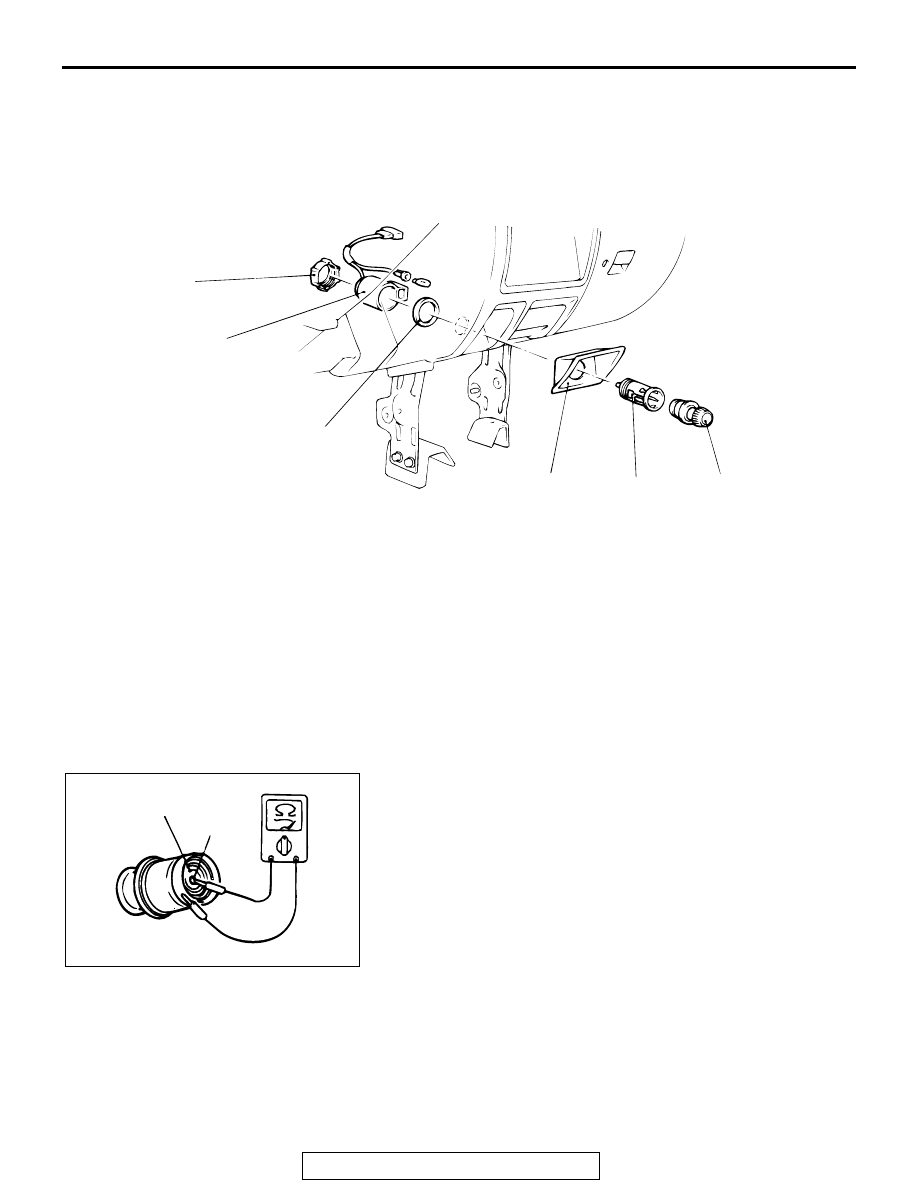

CIGARETTE LIGHTER

REMOVAL AND INSTALLATION

M1543013500180

INSPECTION

M1543019501589

CIGARETTE LIGHTER CHECK

• Take out the plug, and check for a worn edge on the ele-

ment spot connection, and for shreds of tobacco or other
material on the element.

• Using an ohmmeter, check that the element resistance

value is 1.7 ohm.

AC002802AB

1

2

3

4

5

6

CIGARETTE LIGHTER REMOVAL
STEPS

FRONT FLOOR CONSOLE ASSEMBLY
(REFER TO GROUP 52A, FLOOR
CONSOLE

P.52A-40

.)

1. PLUG
2. FIXING RING

3. SOCKET CASE
4. SOCKET WASHER
5. SOCKET
6. PROTECTOR

CIGARETTE LIGHTER REMOVAL
STEPS (Continued)

ACX01832 AB

ELEMENT

SPOT
