Mitsubishi Montero Sport (2004+). Manual - part 489





52A-1

GROUP 52A

INTERIOR

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

52A-3

SEAT BELT DIAGNOSIS. . . . . . . . . .

52A-4

INTRODUCTION TO SEAT BELT WARNING SYSTEM
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

52A-4

SEAT BELT WARNING SYSTEM DIAGNOSTIC

TROUBLESHOOTING STRATEGY . . . . . .

52A-4

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

52A-4

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

52A-5

SYMPTOM PROCEDURES . . . . . . . . . . . .

52A-6

COMPASS AND TEMPERATURE DISPLAY
DIAGNOSIS . . . . . . . . . . . . . . . . . . . .

52A-20

INTRODUCTION TO COMPASS AND

TEMPERATURE DISPLAY DIAGNOSIS . .

52A-20

COMPASS AND TEMPERATURE DISPLAY
DIAGNOSTIC TROUBLESHOOTING
STRATEGY. . . . . . . . . . . . . . . . . . . . . . . . .

52A-20

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

52A-20

SYMPTOM PROCEDURES . . . . . . . . . . . .

52A-21

ON-VEHICLE SERVICE . . . . . . . . . . .

52A-32

PROCEDURES FOR CALIBRATING

THE COMPASS  . . . . . . . . . . . . . . . . . . . . .

52A-32

PROCESSES FOR ADJUSTING

THE COMPASS VARIANCE . . . . . . . . . . . .

52A-33

AUTO-DIMMING FEATURE TEST . . . . . . .

52A-34

SPECIAL TOOLS . . . . . . . . . . . . . . . .

52A-35

INSTRUMENT PANEL ASSEMBLY* .

52A-37

REMOVAL AND INSTALLATION . . . . . . . .

52A-37

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-39

FLOOR CONSOLE ASSEMBLY  . . . .

52A-40

REMOVAL AND INSTALLATION . . . . . . . .

52A-40

TRIMS . . . . . . . . . . . . . . . . . . . . . . . . .

52A-41

REMOVAL AND INSTALLATION . . . . . . . .

52A-41

Continued on next page

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

GENERAL DESCRIPTION

TSB Revision

INTERIOR

52A-3

GENERAL DESCRIPTION

M1521000100117

OPERATION

.

Seat belt warning system

• When the ignition switch is turned "ON," the deci-

sion circuit operates and the seat belt warning
light inside of the combination meter flashes four
times for 6 seconds.

• The decision circuit output makes the seat belt

tone alarm sound intermittently for 6 seconds to
indicate unfastening of the seat belt.

• When the seat belt is buckled (seat belt buckle

switch is turned "OFF"), the seat belt tone alarm
stops sounding.
When the ignition switch is turned "OFF," both
seat belt warning light and tone alarm do not
operate.

.

Inside rear view mirror with compass and
temperature display

• The compass or temperature will appear on the

upper right of the mirror when the switch at the
center of the inside rear view mirror is pressed.

• The compass detects the vehicle direction with

the geomagnetic sensor built in the inside rear
view mirror, and displays eight directions with the
LCD.

• The outside temperature meter calculates the

information from the outside thermo sensor, and
displays the temperature with the LCD.

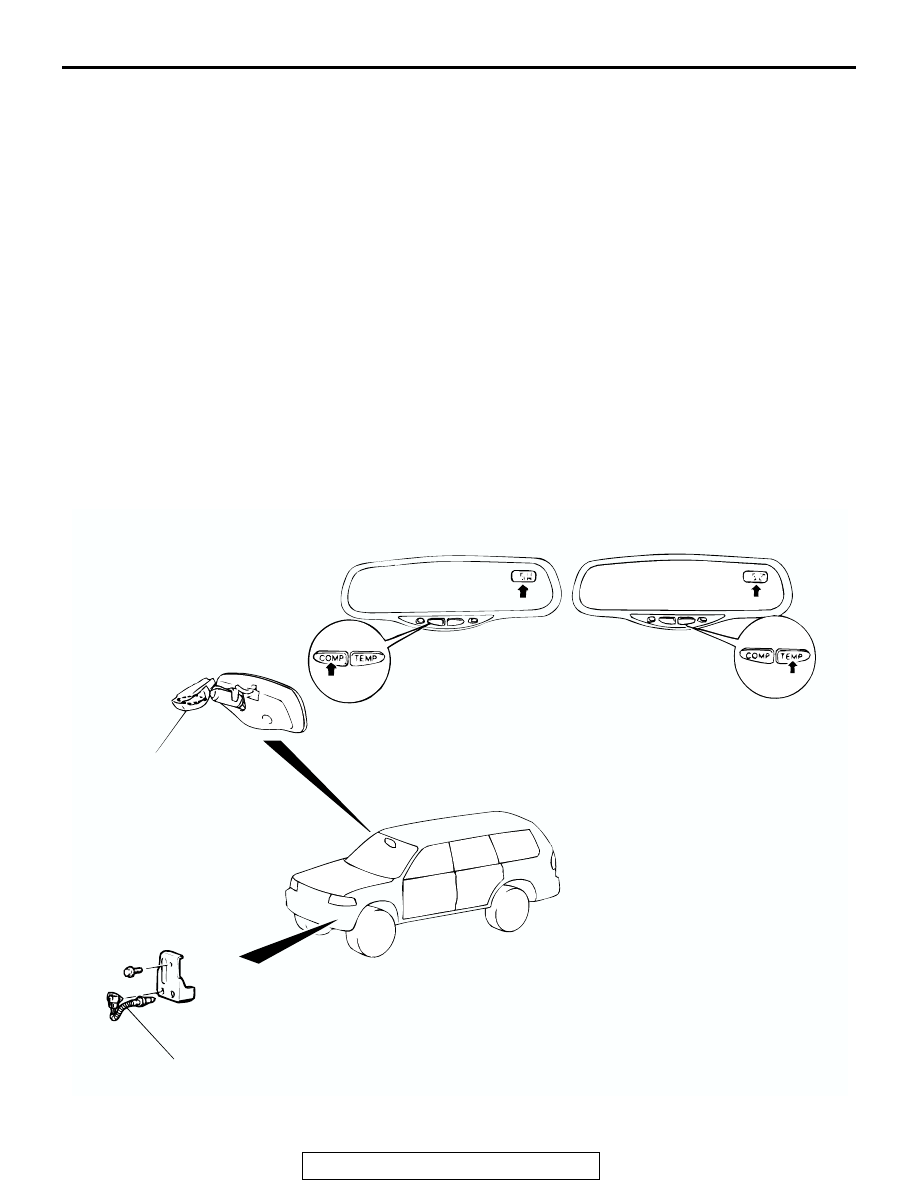

INSIDE REAR VIEW MIRROR WITH COMPASS AND TEMPERATURE DISPLAY
CONSTRUCTION DIAGRAM

AC003225

GEOMAGNETIC SENSOR

OUTSIDE THERMO SENSOR

AC

COMPASS DISPLAY

TEMPERATURE DISSPLAY

SEAT BELT DIAGNOSIS

TSB Revision

INTERIOR

52A-4

SEAT BELT DIAGNOSIS

INTRODUCTION TO SEAT BELT WARNING SYSTEM DIAGNOSIS

M1523003700062

The seat belt warning system is controlled by the
ETACS-ECU.
The seat belt warning system flashes the seat belt
warning light in the combination meter for 6 seconds
after the ignition switch is turned "ON," and sounds a
seat belt tone alarm if the seat belt is not fastened.
If one of the following symptoms occurs, a malfunc-
tion may have occurred.

• The seat belt warning light does not flicker even

when the ignition switch is turned "ON."

• The seat belt tone alarm does not sound even

when the ignition switch is turned "ON" while the
seat belt is not fastened.

• The seat belt tone alarm does not sound even

when the seat belt is fastened within 6 seconds
after the seat belt tone alarm starts sounding.

SEAT BELT WARNING SYSTEM DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1523002700069

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find a
fault of the seat belt warning system.

1. Gather information about the problem from the

customer.

2. Verify that the condition described by the cus-

tomer exists.

3. If you cannot verify the condition, the malfunction

is intermittent. Refer to GROUP 00, How to Cope
With Intermittent Malfunctions

P.00-7

.

4. Find the malfunction by following the Symptom

Chart.

DIAGNOSIS FUNCTION

M1523002800022

HOW TO CONNECT SCAN TOOL (MUT-III)

Required Special Tools:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system) (Vehicles with CAN communi-
cation system)

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
