Mitsubishi Montero (2004+). Manual - part 416





EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-71

VOLUME AIRFLOW SENSOR CHECK

M1173007900526

To inspect the sensor, refer to GROUP 13A, Multiport Fuel
Injection (MFI)

− Multiport Fuel Injection (MFI) Diagnosis −

Diagnostic Trouble Code Chart

P.13A-26

.

ENGINE COOLANT TEMPERATURE SENSOR
CHECK

M1173008100608

To inspect the sensor, refer to GROUP 13A, Multiport Fuel
Injection (MFI)

− Multiport Fuel Injection (MFI) Diagnosis −

Diagnostic Trouble Code Chart

P.13A-26

.

CRANKSHAFT POSITION SENSOR CHECK

M1173008300301

To inspect the sensor, refer to GROUP 13A, Multiport Fuel
Injection (MFI)

− Multiport Fuel Injection (MFI) Diagnosis −

Diagnostic Trouble Code Chart

P.13A-26

.

EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-72

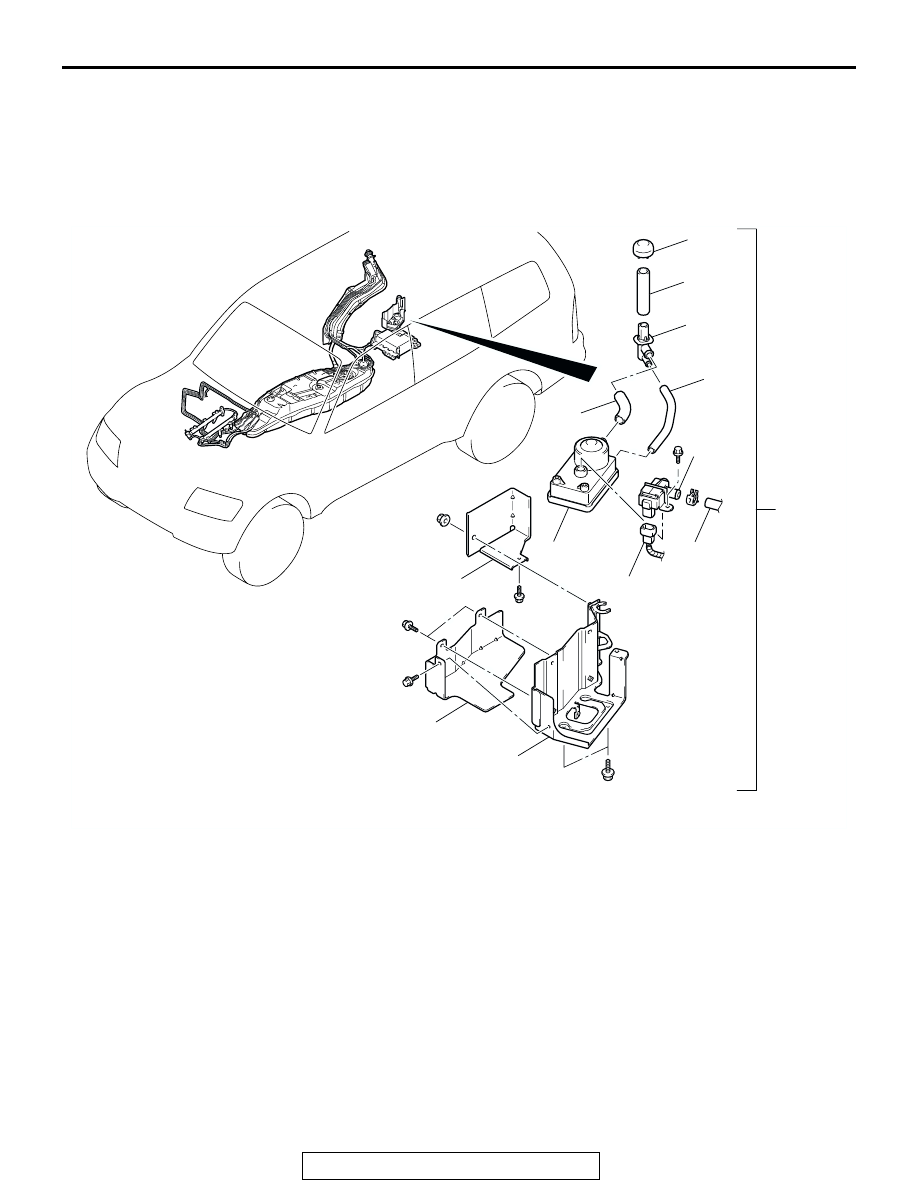

EVAPORATIVE EMISSION CANISTER AND FUEL TANK PRESSURE RELIEF
VALVE

 REMOVAL AND INSTALLATION

M1173004800382

<EVAPORATIVE EMISSION VENTILATION SOLENOID, ONBOAD REFUELING VAPOR
RECOVERY(ORVR) VENT VALVE MODULE>

AC204036AB

1

13

12

11

10

9

8

7

6

5

4

3

2

REMOVAL STEPS

1. ORVR VENT VALVE MODULE

COVER A

2. ORVR VENT VALVE MODULE

COVER B <VEHICLES WITHOUT
REAR HEATER OR REAR A/C>

3. EVAPORATIVE EMISSION

VENTILATION SOLENOID
CONNECTOR

4. VENT HOSE A CONNECTION
5. ORVR VENT VALVE MODULE, CAP,

VENT HOSE, VENT PIPE AND
BRACKET ASSEMBLY

6. EVAPORATIVE EMISSION

VENTILATION SOLENOID

7. CAP
8. VENT HOSE D
9. VENT HOSE B
10. VENT HOSE C
11. VENT PIPE
12. ORVR VENT VALVE MODULE
13. ORVR VENT VALVE MODULE

BRACKET

REMOVAL STEPS (Continued)

EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-73

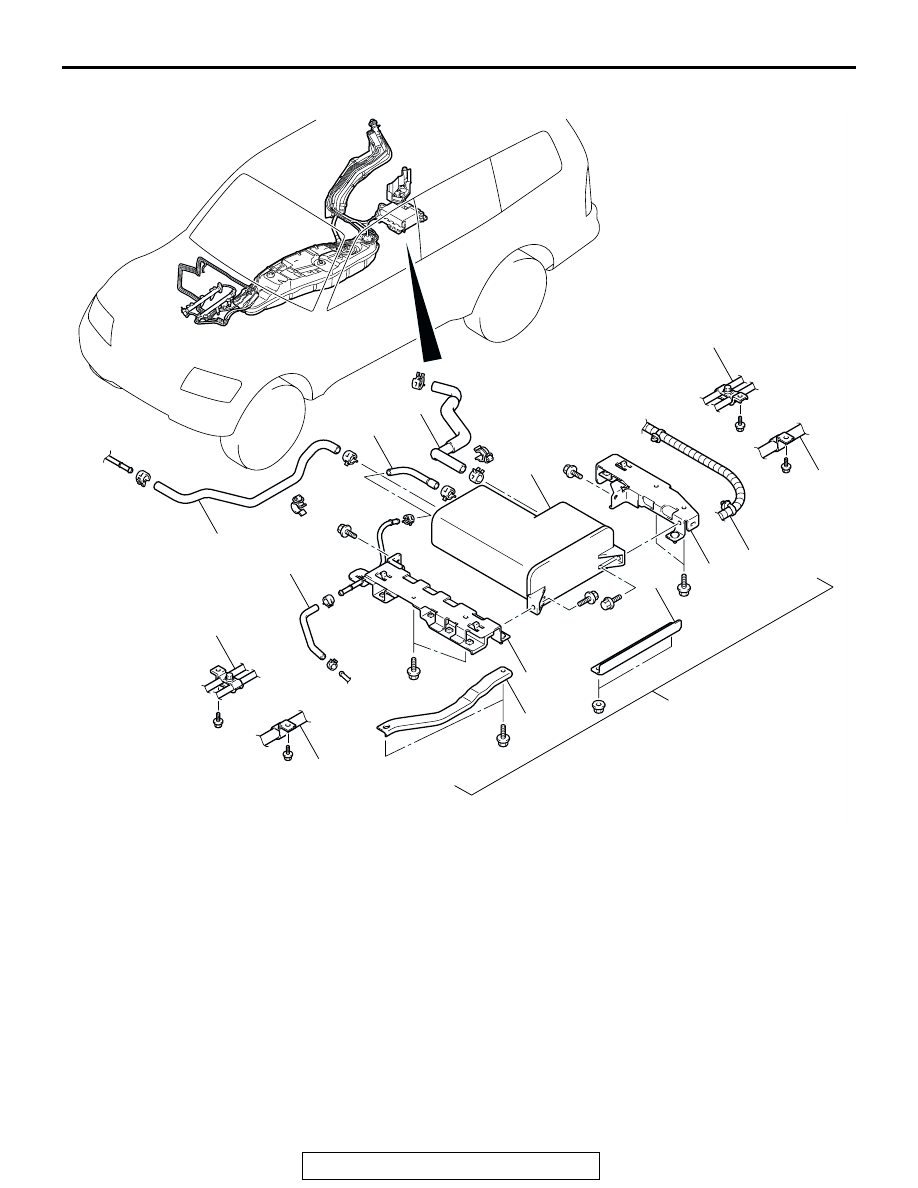

<EVAPORATIVE EMISSION CANISTER>

AC204037

1

2

9

8

7

6

5

4

3

13

12

11

10

1

2

AB

REMOVAL STEPS

• REAR SUSPENSION ASSEMBLY

(REFER TO GROUP 34, REAR
SUSPENSION ASSEMBLY

P.34-8

.)

1. REAR HEATER PIPE CONNECTION

<VEHICLES WITH REAR HEATER>

2. REAR A/C PIPE CONNECTION

<VEHICLES WITH REAR A/C>

3. FRAME WIRING HARNESS

CONNECTION

4. VENT HOSE A
5. PURGE HOSE B
6. VAPOR HOSE
7. PURGE HOSE A

>>A<<

8. EVAPORATIVE EMISSION

CANISTER AND BRACKET
ASSEMBLY

>>A<<

9. EVAPORATIVE EMISSION

CANISTER BRACKET C

>>A<<

10. EVAPORATIVE EMISSION

CANISTER BRACKET D

>>A<<

11. EVAPORATIVE EMISSION

CANISTER BRACKET A

>>A<<

12. EVAPORATIVE EMISSION

CANISTER BRACKET B

>>A<<

13. EVAPORATIVE EMISSION

CANISTER

REMOVAL STEPS (Continued)

EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-74

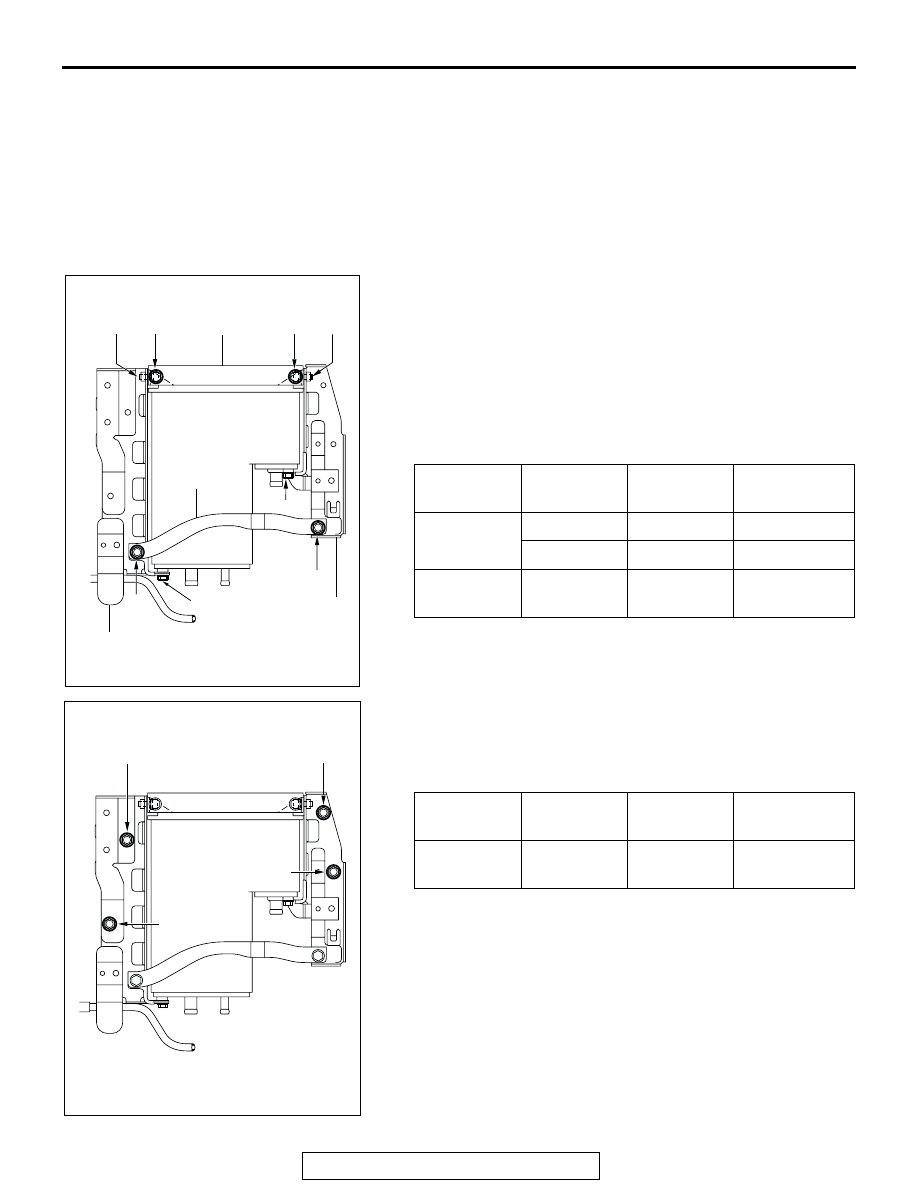

INSTALLATION SERVICE POINT

.

>>A<< EVAPORATIVE EMISSION CANISTER/EVAPORA-
TIVE EMISSION CANISTER BRACKET B/EVAPORATIVE
EMISSION CANISTER BRACKET A/EVAPORATIVE EMIS-
SION CANISTER BRACKET D/EVAPORATIVE EMISSION
CANISTER BRACKET C/EVAPORATIVE EMISSION CANIS-
TER AND BRACKET ASSEMBLY INSTALLATION
Follow the procedure below, taking care not to apply excessive
force to the evaporative emission canister.
1. Temporarily install the evaporative emission canister

brackets A and B to the evaporative emission canister with
mounting bolts 1 and 2.

2. Tighten mounting bolt 2 securely.
3. Install the evaporative emission canister brackets C and D to

the evaporative emission canister brackets A and B with
mounting bolt 3 and nut 4.

4. Tighten mounting bolt 1 securely, and install the evaporative

emission canister and bracket assembly to the vehicle.

NOTE: D: Nominal diameter, L: Nominal length

5. Tighten mounting bolt 5 by hand.
6. Tighten mounting bolt 6 by hand.
7. Tighten mounting bolts 7 to the specified torque.
8. Tighten mounting bolts 5 and 6 to the specified torque.

NOTE: D: Nominal diameter, L: Nominal length

NAME

SYMBOL

QUANTITY

SIZE mm
(D

× L)

Bolt, washer
assembled

1

2

M8

× 14

2, 3

4

M8

× 18

Nut, washer
assembled

4

2

M8

NAME

SYMBOL

QUANTITY

SIZE mm
(D

× L)

Bolt, washer
assembled

5, 6, 7

4

M8

× 18

AC102254AB

BRACKET A

BRACKET C

BRACKET B

BRACKET D

1

1

2

2

3

4

4

3

AC204038AB

5

6

7

7
