DOOR

TSB Revision

CONFIGURATION DIAGRAMS

80A-23

DOOR

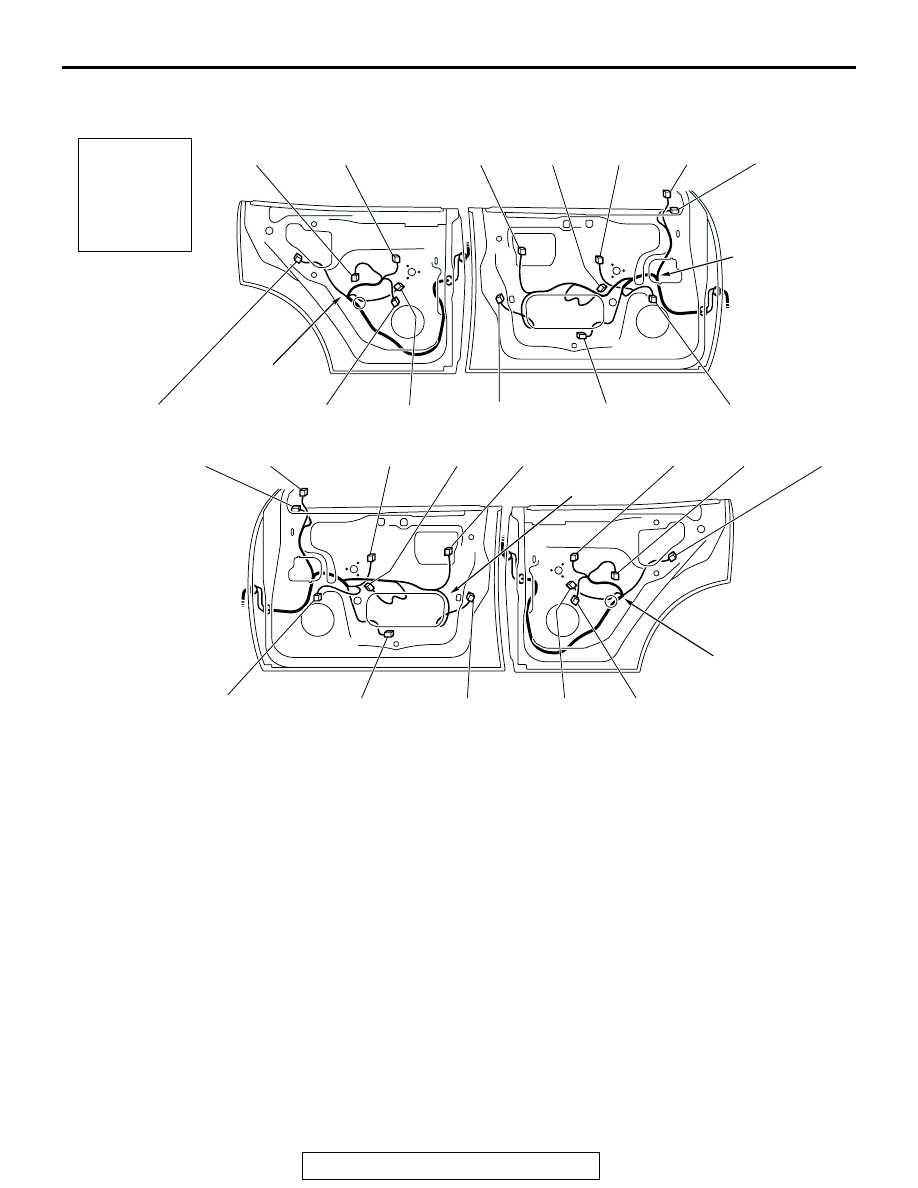

M1801001400530

AC303492

Connector
symbol

H

AB

DRIVER'S
SIDE

PASSENGER'S
SIDE

CONNECTOR COLOR
CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE
NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

H-14

H-15

H-16

H-17

H-18

H-19

H-20

H-21

H-22

H-23

H-24

H-25

H-26

REAR DOOR
WIRING
HARNESS

FRONT DOOR
WIRING
HARNESS

H-01

H-02

H-03

H-04

H-05

H-06

H-07

H-08

H-09

H-10

H-11

H-12

H-13

REAR DOOR
WIRING
HARNESS

FRONT DOOR
WIRING
HARNESS

H-01  (2-B)

DOOR LIGHT (REAR: LH)

H-02  (6)

POWER WINDOW SUB SWITCH
(REAR: LH)

H-03  (3-B)

DOOR LOCK KEY CYLINDER
SWITCH (LH)

H-04  (2-B)

POWER WINDOW MOTOR (FRONT:
LH)

H-05  (14)

POWER WINDOW MAIN SWITCH

H-06 (2)

TWEETER

(LH)

H-07  (7)

REMOTE CONTROLLED MIRROR
(LH)

H-08  (2)

FRONT DOOR SPEAKER (LH)

H-09  (2-B)

DOOR LIGHT (FRONT: LH)

H-10  (6-B)

DOOR LOCK ACTUATOR (FRONT:
LH)

H-11  (2-B)

POWER WINDOW MOTOR (REAR:
LH)

H-12  (2)

REAR DOOR SPEAKER (LH)

H-13  (6-B)

DOOR LOCK ACTUATOR (REAR:
LH)

H-14  (7)

REMOTE CONTROLLED MIRROR
(RH)

H-15 (2)

TWEETER

(RH)

H-16  (10)

POWER WINDOW SUB SWITCH
(FRONT: RH)

H-17  (2-B)

POWER WINDOW MOTOR (FRONT:
RH)

H-18  (3-B)

DOOR LOCK KEY CYLINDER
SWITCH (RH)

H-19  (6)

POWER WINDOW SUB SWITCH
(REAR: RH)

H-20  (2-B)

DOOR LIGHT (REAR: RH)

H-21  (6-B)

DOOR LOCK ACTUATOR (REAR:
RH)

H-22  (2)

REAR DOOR SPEAKER (RH)

H-23  (2-B)

POWER WINDOW MOTOR (REAR:
RH)

H-24  (6-B)

DOOR LOCK ACTUATOR (FRONT:
RH)

H-25  (2-B)

DOOR LIGHT (FRONT: RH)

H-26  (2)

FRONT DOOR SPEAKER (RH)

BACK DOOR

TSB Revision

CONFIGURATION DIAGRAMS

80A-24

BACK DOOR

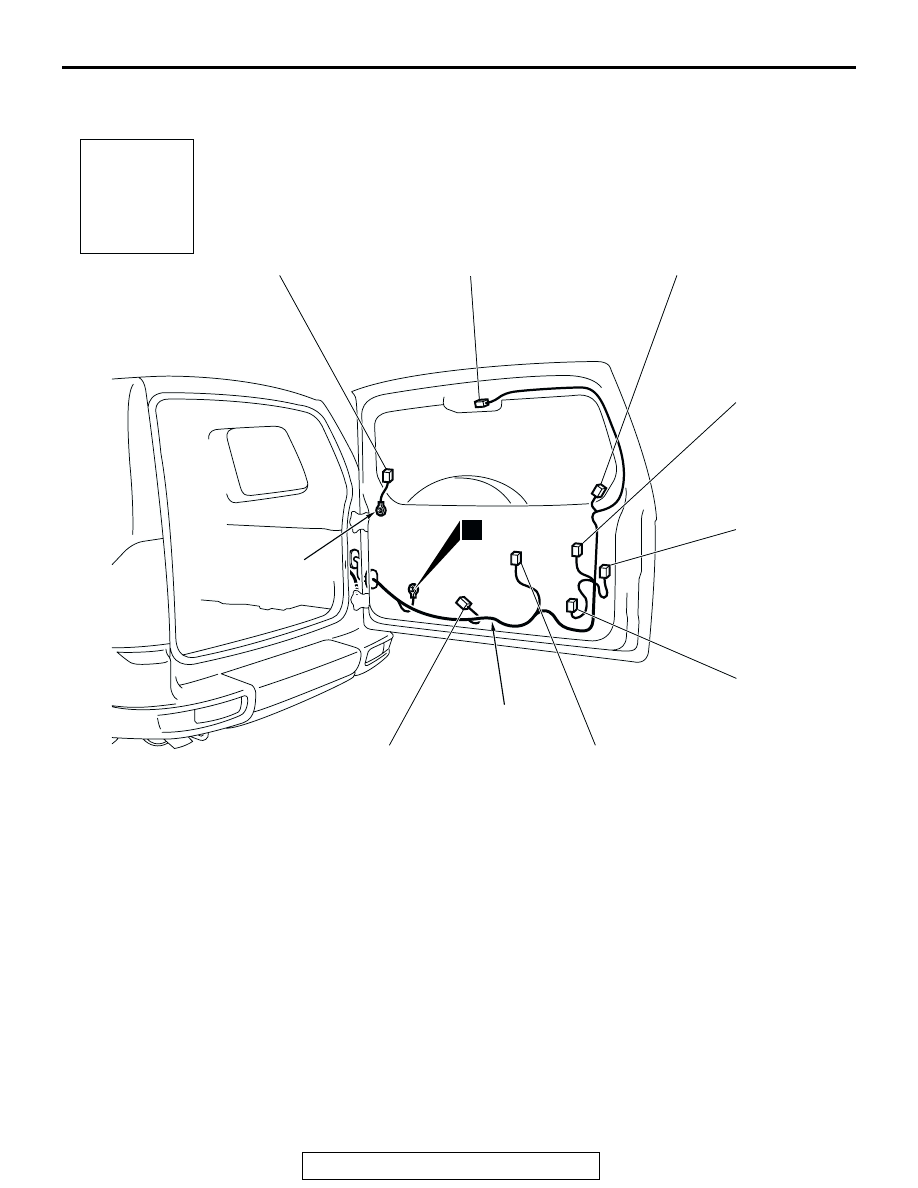

M1801003000077

ACX00245

Connector
symbol

I

I-01

AD

CONNECTOR COLOR CODE
B: BLACK
BR: BROWN
G: GREEN
GR: GRAY
L: BLUE

NONE: MILK WHITE
O: ORANGE
R: RED
V: VIOLET
Y: YELLOW

DEFOGGER
GROUND

I-02

I-03

I-04

I-05

I-06

I-07

I-08

17

BACK DOOR
WIRING
HARNESS

I-01 (1-B)  DEFOGGER

(-)

I-02 (2)

HIGH-MOUNTED

STOP

LIGHT

I-03 (1-B)

DEFOGGER

(+)

I-04

(2)

LICENSE PLATE LIGHT ASSEMBLY

I-05

(6-B)

BACK DOOR LOCK ACTUATOR

I-06

(3)

BACK DOOR LOCK KEY CYLINDER
SWITCH

I-07 (4-B)

REAR

WIPER

MOTOR

I-08

(2-B)

REAR WASHER MOTOR

00E-1

GROUP 00E

GENERAL

<ELECTRICAL>

CONTENTS

HARNESS CONNECTOR
INSPECTION . . . . . . . . . . . . . . . . . . .

00E-2

HOW TO DIAGNOSE. . . . . . . . . . . . .

00E-5

HOW TO DIAGNOSE . . . . . . . . . . . . . . . . .

00E-5

TROUBLESHOOTING STEPS . . . . . . . . . .

00E-6

INFORMATION FOR DIAGNOSIS . . . . . . .

00E-6

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

00E-7

INSPECTION INSTRUMENTS . . . . . . . . . .

00E-7

CHECKING SWITCHES . . . . . . . . . . . . . . .

00E-9

CHECKING RELAYS  . . . . . . . . . . . . . . . . .

00E-10

CHECKING FUSES. . . . . . . . . . . . . . . . . . .

00E-11

CABLES AND WIRES CHECK . . . . . . . . . .

00E-12

BATTERY HANDLING  . . . . . . . . . . . . . . . .

00E-12

GENERAL ELECTRICAL SYSTEM
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

00E-12

HARNESS CONNECTOR INSPECTION

TSB Revision

GENERAL <ELECTRICAL>

00E-2

HARNESS CONNECTOR INSPECTION

M1001003900193

CONNECTOR CONTINUITY AND VOLTAGE TEST

Required Special Tools:

• MB991219: Test Harness Set

• MD998459: Test Harness

Follow the steps below to avoid causing poor connector contact
and/or reduced waterproof performance of connectors when
checking continuity and/or voltage at waterproof connectors.

CAUTION

Never backprobe a waterproof connector. Backprobing a
connector may cause the terminals to corrode, deteriorat-
ing circuit performance.
1. If the circuit to be checked is a closed state, use a special

tool like MD998459.

CAUTION

Forcing the probe into the terminal may open the terminal,
causing intermittent or poor contact and creating an open
circuit.
2. If the connector is disconnected for checking and the facing

part is the female pin side, use an appropriate male terminal
for checking the contact pressure of connector pins (like
MB991219).

CAUTION

Do not simultaneously contact more than one terminal
with the probe. Contacting two or more terminals at the
same time may damage a circuit, possibly to the point of
starting an electrical fire.
3. If the facing part is the male pin side, either carefully touch

the probe to the pin so it does not accidently contact other
pins, or use an appropriate female terminal.

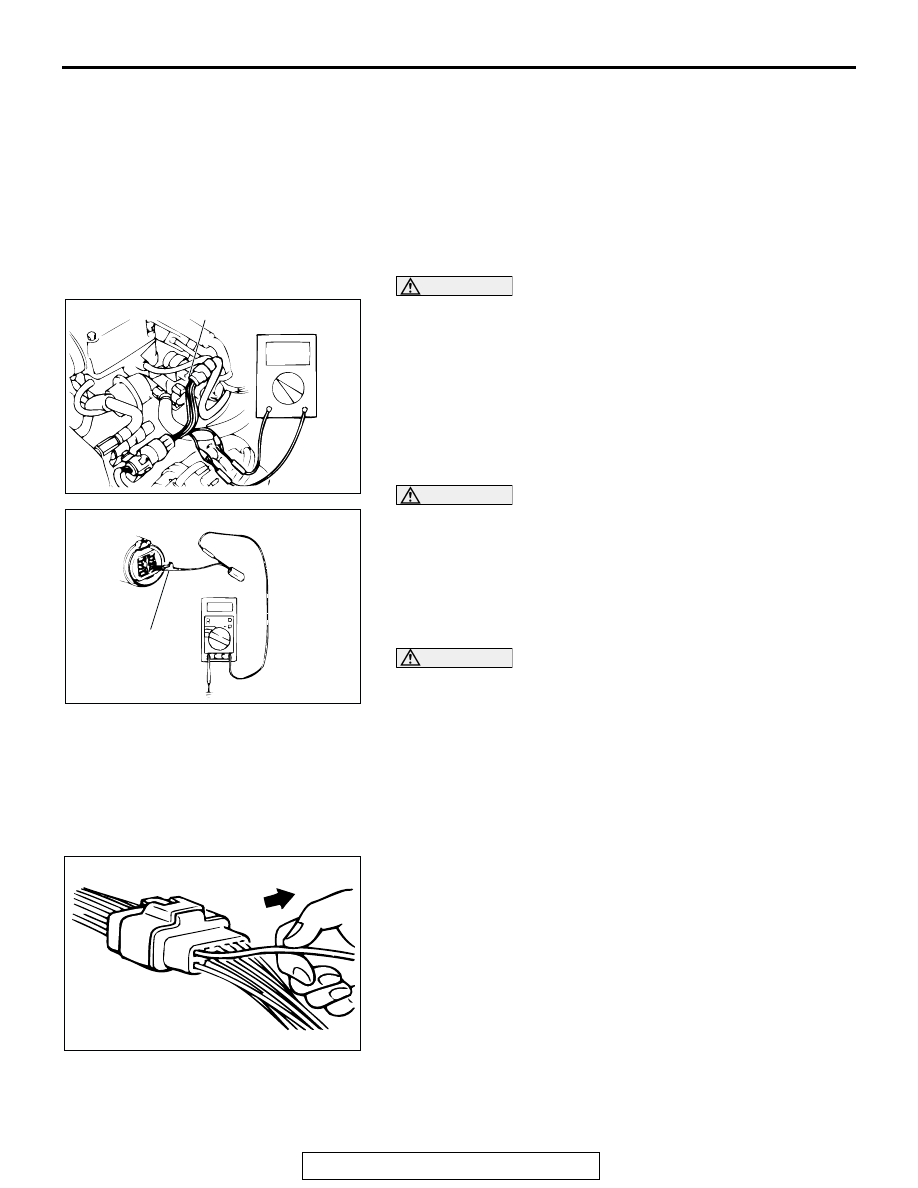

IMPROPER TERMINAL ENGAGEMENT CHECK

Terminals inside a connector may not engage properly even if
the connectors engage. Make sure that each terminal does not
come out of the connector when gently pulling each harness
wire. If it does, repair or replace the terminal and/or connector.

AC000014

AB

MD998459

AC000015

AB

MB991219

AC000016
