SPECIFICATIONS

TSB Revision

BASIC BRAKE SYSTEM

35A-153

SERVICE SPECIFICATIONS

M1351000300284

Front brakes

Type

Floating caliper, 2 piston, ventilated disc

Disc effective diameter mm (in)

241 (9.5)

Wheel cylinder ID mm (in)

45.4 (1.79)

Pad thickness mm (in)

10.0 (0.40)

Clearance adjustment

Automatic

Rear brakes

Type

Floating caliper, 1 piston, ventilated disc

Disc effective diameter mm (in)

256 (10.0)

Wheel cylinder ID mm (in)

44.5 (1.75)

Pad thickness mm (in)

10.0 (0.40)

Clearance adjustment

Automatic

ITEM

SPECIFICATION

ITEM

STANDARD VALUE

LIMIT

Brake pedal height mm (in)

192

− 195 (7.6 − 7.7)

−

Brake pedal play mm (in)

3 (0.1) or less

−

Brake pedal to floor board clearance when the brake pedal
is depressed mm (in)
<Pedal depression force: Approximately 500 N (112 lb)>

90 (3.5) or more

−

Hydraulic brake
booster (HBB)

Pump motor
operating time:
seconds

When brake fluid
pressure is not
applied to power
supply system

20

− 80

−

With power assist

2

− 11

−

Hydraulic pressure
generated at test
without booster:
kPa (psi)

Depressing
force 100 N
(22 lb)

Front 600 (87) or more

−

Rear

0 (0)

−

Depressing
force 500 N
(112 lb)

Front 4,500 (653) or more

−

Rear

0 (0)

−

Hydraulic pressure
generated at test
with booster: kPa
(psi)

Depressing
force 100 N
(22 lb)

Front 3,000

− 4,000

(435

− 580)

−

Rear

3,300

− 4,300

(479

− 624)

−

Depressing
force 200 N
(45 lb)

Front 8,000

− 10,000

(1,160

− 1,450)

−

Rear

8,000

− 10,000

(1,160

− 1,450)

−

Depressing
force 400 N
(90 lb)

Front 14,000

− 18,000

(2,030

− 2,611)

−

Rear

14,000

− 18,000

(2,030

− 2,611)

−

SPECIFICATIONS

TSB Revision

BASIC BRAKE SYSTEM

35A-154

LUBRICANTS

M1351000400269

Depressing
force 500 N
(112 lb)

Front 15,000

− 19,000

(2,175

− 2,756)

−

Rear

15,000

− 19,000

(2,175

− 2,756)

−

Front disc brake Pad thickness   mm (in)

10.0 (0.39)

Minimum 2.0 (0.08)

Disc thickness   mm (in)

26.0 (1.02)

Minimum 24.4 (0.96)

Disc run-out   mm (in)

−

0.06 (0.002)

Drag force   N (lb)

55 (12)

−

Rear disc brake Pad thickness   mm (in)

10.0 (0.39)

Minimum 2.0 (0.08)

Disc thickness   mm (in)

22.0 (0.87)

Minimum 20.4 (0.80)

Disc run-out   mm (in)

−

0.06 (0.002)

Drag force   N (lb)

55 (12)

−

Front hub end play   mm (in)

−

0 (0)

Rear hub end play   mm (in)

−

0 (0)

ITEM

STANDARD VALUE

LIMIT

ITEM

SPECIFIED LUBRICANT

Brake fluid

DOT3 or DOT4

HBB power piston assembly, HBB master cylinder piston assembly
Brake caliper piston, caliper body piston cylinder
Piston boot, piston seal

Repair kit grease

Guide pin lock bolt, guide pin, lock pin
Rear disc brake pad assembly and shim A contact surface

Brake grease SAE J310, NLGI
No.1

Rear disc brake shim A and shim B contact surface

35B-1

GROUP 35B

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

35B-2

ANTI-LOCK BRAKING SYSTEM (ABS)
DIAGNOSIS . . . . . . . . . . . . . . . . . . . .

35B-3

INTRODUCTION TO ANTI-LOCK BRAKING
SYSTEM DIAGNOSIS  . . . . . . . . . . . . . . . .

35B-3

TROUBLESHOOTING STRATEGY . . . . . .

35B-3

TROUBLE CODE DIAGNOSIS. . . . . . . . . .

35B-4

DIAGNOSTIC TROUBLE CODE CHART . .

35B-5

DIAGNOSTIC TROUBLE CODE
PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

35B-8

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

35B-80

SYMPTOM PROCEDURES . . . . . . . . . . . .

35B-81

DATA LIST REFERENCE TABLE  . . . . . . .

35B-111

ACTUATOR TEST REFERENCE . . . . . . . .

35B-113

CHECK AT M-ASTC-ECU  . . . . . . . . . . . . .

35B-115

SPECIAL TOOLS. . . . . . . . . . . . . . . .

35B-118

ON-VEHICLE SERVICE. . . . . . . . . . .

35B-119

ABS SENSOR OUTPUT VOLTAGE
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-119

ABS VALVE RELAY CHECK  . . . . . . . . . . .

35B-121

HYDRAULIC BRAKE BOOSTER (HBB)
HYDRAULIC UNIT CHECK . . . . . . . . . . . . .

35B-121

SOLENOID VALVE CHECK  . . . . . . . . . . . .

35B-123

IN THE EVENT OF A DISCHARGED
BATTERY  . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-123

ABS CONTROL UNIT. . . . . . . . . . . . .

35B-124

REMOVAL AND INSTALLATION . . . . . . . .

35B-124

WHEEL SPEED SENSOR  . . . . . . . . .

35B-124

REMOVAL AND INSTALLATION . . . . . . . .

35B-124

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35B-125

G-SENSOR . . . . . . . . . . . . . . . . . . . . .

35B-126

 REMOVAL AND INSTALLATION . . . . . . . .

35B-126

SPECIFICATIONS  . . . . . . . . . . . . . . .

35B-126

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

35B-126

SERVICE SPECIFICATIONS . . . . . . . . . . .

35B-126

GENERAL DESCRIPTION

TSB Revision

ANTI-LOCK BRAKING SYSTEM (ABS)

35B-2

.

GENERAL DESCRIPTION

M1352000100324

The ABS consists of components such as the ABS
sensors, stoplight switch, hydraulic unit in hydraulic
brake booster (HBB), HBB buzzer, M-ASTC-ECU,
ABS rotor, and the ABS warning light. If a problem
occurs in the system, the malfunctioning components
can be identified and the trouble symptoms will be
memorized by the diagnostic function.

In addition, reading of diagnostic trouble codes and
data list and actuator testing are possible by using
the Scan Tool.
The M-ASTC-ECU runs a self-check for three sec-
onds upon start-up (also ignition switch ON, engine
stopped). The ABS warning light should be illumi-
nated during the self-check and turn off when the
self-check completes.

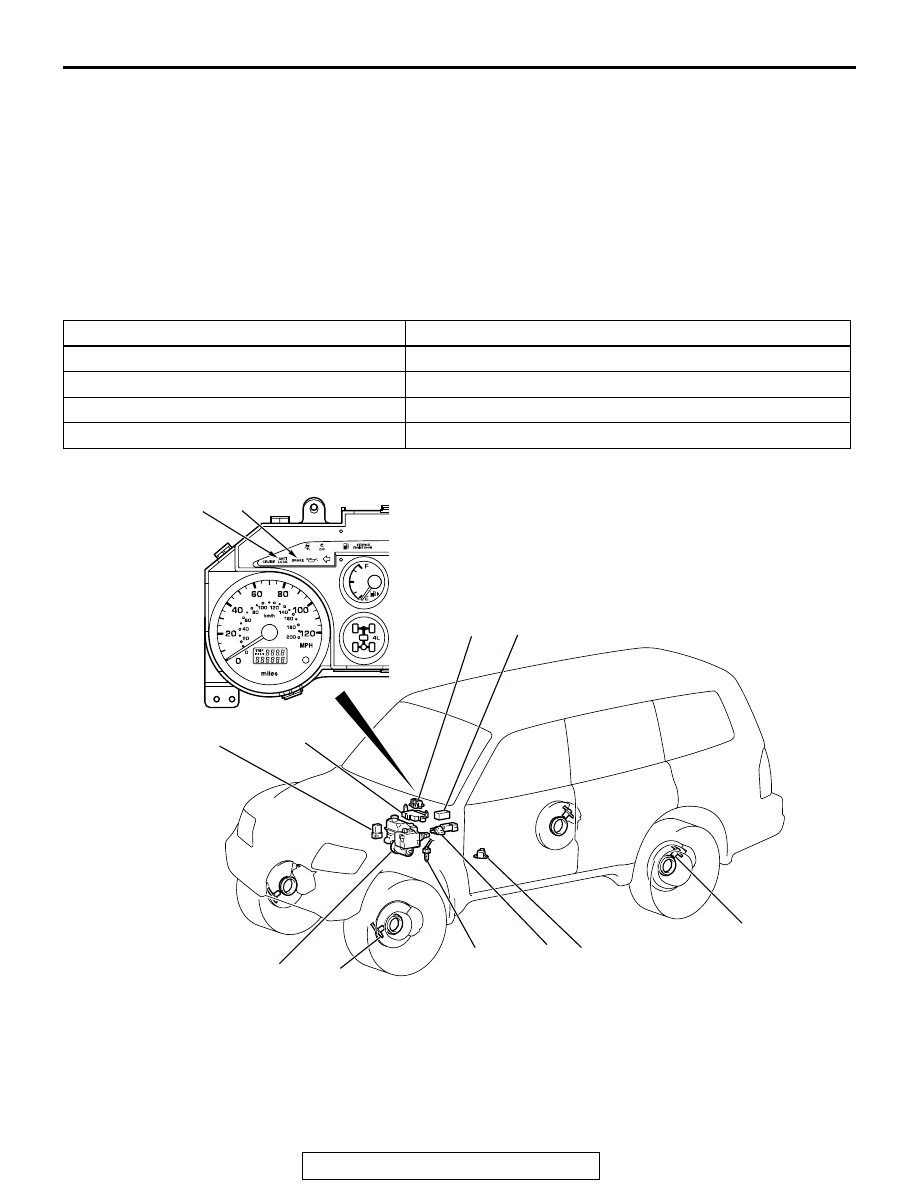

CONSTRUCTION DIAGRAM

ITEMS

SPECIFICATIONS

ABS type

4-sensor, 4-channel type

ABS sensor

Magnet coil type on 4-wheels

Front ABS rotor teeth

50

Rear ABS rotor teeth

50

AC204969

AB

1

1

2

3

4

5

6

7

8

10

11

AB

9

1.

ABS SENSOR

2.

STOPLIGHT SWITCH

3.

G AND YAW RATE SENSOR

4.

CENTER DIFFERENTIAL LOCK
SWITCH

5.

HYDRAULIC UNIT IN HYDRAULIC
BRAKE BOOSTER (HBB)

6.

HBB BUZZER

7.

VALVE RELAY

8.

ABS WARNING LIGHT

9.

BRAKE WARNING LIGHT

10. DATA LINK CONNECTOR
11. M-ASTC-ECU
