Mitsubishi Galant (2004+). Manual - part 555





KNUCKLE

TSB Revision

REAR AXLE

27-9

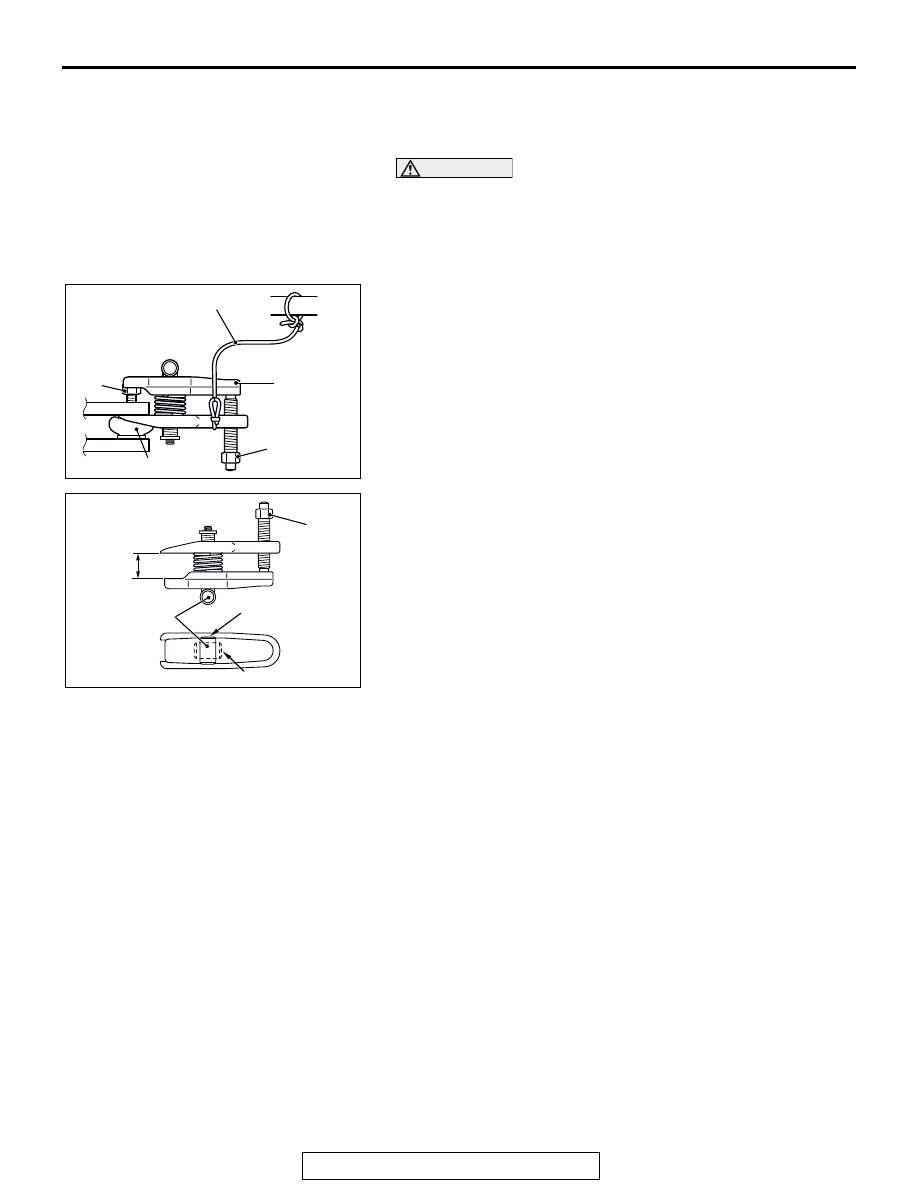

REMOVAL SERVICE POINT

.

<<A>> SELF LOCKING NUT ( TOE CONTROL ARM CON-
NECTION) REMOVAL

CAUTION

• Do not remove the nut from the ball joint. Loosen it and

use the special tool to avoid possible damage to ball
joint threads.

• Hang the special tool with a cord to prevent from fall-

ing.

1. Install special tool MB991897 as shown in the figure.

2. After turning the bolt and knob to adjust the arms of special

tool MB991897 in parallel, tighten the bolt by hand and
confirm that the arms are parallel.
NOTE: When adjusting the arms in parallel, turn the knob in
the direction shown in the figure.

3. Tighten the bolt with a wrench to disconnect the ball joint

and remove the self locking nut.

INSPECTION

M1271003100143

Check the knuckle for wear or cracks.

AC208247AC

CORD

BOLT

MB991897

NUT

BALL JOINT

AC106821

KNOB

PARALLEL

BOLT

CORRECT

WRONG

AC

SPECIFICATIONS

TSB Revision

REAR AXLE

27-10

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1271004000332

SERVICE SPECIFICATIONS

M1271000300502

ITEM

SPECIFICATION

Knuckle

Lower arm assembly to knuckle nut

113

± 12 N⋅m (83 ± 9 ft-lb)

Shock absorber assembly to knuckle
bolt

100

± 10 N⋅m (74 ± 7 ft-lb)

Self locking nut (toe control arm
connection)

66

± 6 N⋅m (49 ± 4 ft-lb)

Trailing arm assembly to knuckle nut

113

± 12 N⋅m (83 ± 9 ft-lb)

Upper arm assembly to knuckle nut

113

± 12 N⋅m (83 ± 9 ft-lb)

Rear axle hub assembly

Brake caliper assembly bolt

60

± 5 N⋅m (45 ± 3 ft-lb)

Rear hub assembly bolt

73

± 7 N⋅m (54 ± 5 ft-lb)

ITEM

LIMIT

Wheel bearing end play mm (in)

0.05 (0.002)

Rear hub rotary-sliding resistance N (lb)

24 (5.4)

42-1

GROUP 42

BODY

CONTENTS

HOOD. . . . . . . . . . . . . . . . . . . . .

42-4

BODY DIAGNOSIS  . . . . . . . . . . . .

42-4

INTRODUCTION TO HOOD DIAGNOSIS

42-4

HOOD DIAGNOSTIC TROUBLESHOOTING
STRATEGY . . . . . . . . . . . . . . . . . . . . . .

42-4

SYMPTOM CHART . . . . . . . . . . . . . . . .

42-4

SYMPTOM PROCEDURES  . . . . . . . . .

42-4

ON-VEHICLE SERVICE. . . . . . . . .

42-5

ADJUSTMENT OF CLEARANCE AROUND
HOOD  . . . . . . . . . . . . . . . . . . . . . . . . . .

42-5

ALIGNMENT OF HOOD LATCH AND
STRIKER . . . . . . . . . . . . . . . . . . . . . . . .

42-6

ADJUSTMENT OF HOOD HEIGHT  . . .

42-7

HOOD. . . . . . . . . . . . . . . . . . . . . . .

42-8

REMOVAL AND INSTALLATION  . . . . .

42-8

FENDER. . . . . . . . . . . . . . . . . . .

42-10

REMOVAL AND INSTALLATION .

42-10

FUEL FILLER LID . . . . . . . . . . .

42-11

REMOVAL AND INSTALLATION .

42-11

STRUT TOWER BAR. . . . . . . .

42-12

REMOVAL AND INSTALLATION  .

42-12

WINDOW GLASS. . . . . . . . . . .

42-12

GENERAL. . . . . . . . . . . . . . . . . . . .

42-12

WINDOW GLASS DIAGNOSIS  . . .

42-14

INTRODUCTION TO WINDOW GLASS
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

42-14

WINDOW GLASS DIAGNOSTIC

TROUBLESHOOTING STRATEGY . . . .

42-14

WINDOW GLASS DIAGNOSTIC

TROUBLE SYMPTOM CHART  . . . . . . .

42-14

SYMPTOM PROCEDURES . . . . . . . . . .

42-14

SPECIAL TOOL . . . . . . . . . . . . . . .

42-14

WINDSHIELD . . . . . . . . . . . . . . . . .

42-15

REMOVAL AND INSTALLATION. . . . . .

42-15

REAR WINDOW GLASS  . . . . . . . .

42-20

REMOVAL AND INSTALLATION. . . . . .

42-20

Continued on next page

42-2

DOOR. . . . . . . . . . . . . . . . . . . . .

42-23

GENERAL DESCRIPTION  . . . . . .

42-23

CENTRAL DOOR LOCKING SYSTEM
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

42-23

POWER WINDOW DIAGNOSIS . . . . . .

42-23

DOOR DIAGNOSIS . . . . . . . . . . . . . . . .

42-23

INTRODUCTION TO GLASS AND DOOR
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

42-23

GLASS AND DOOR DIAGNOSTIC

TROUBLESHOOTING STRATEGY  . . .

42-23

SYMPTOM CHART . . . . . . . . . . . . . . . .

42-24

SYMPTOM PROCEDURES  . . . . . . . . .

42-24

HOW TO LOCATE WIND NOISE  . . . . .

42-27

SPECIAL TOOLS. . . . . . . . . . . . . .

42-28

ON-VEHICLE SERVICE. . . . . . . . .

42-30

DOOR FIT ADJUSTMENT. . . . . . . . . . .

42-30

DOOR WINDOW GLASS ADJUSTMENT

42-31

GLASS SLIDING MECHANISM CHECK AND
ADJUSTMENT. . . . . . . . . . . . . . . . . . . .

42-32

POWER WINDOW TIMER FUNCTION
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . .

42-32

POWER WINDOW OPERATING CURRENT
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . .

42-33

POWER WINDOW RELAY CHECK  . . .

42-33

CIRCUIT BREAKER (INCORPORATED IN THE

POWER WINDOW MOTOR) INSPECTION

42-33

POWER WINDOW CHECK . . . . . . . . . .

42-34

CENTRAL DOOR LOCKING SYSTEM
INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-34

DOOR OUTSIDE HANDLE PLAY CHECK

42-34

DOOR INSIDE HANDLE PLAY CHEC

42-35

DOOR ASSEMBLY . . . . . . . . . . . .

42-37

REMOVAL AND INSTALLATION  . . . . .

42-37

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-39

DOOR GLASS AND REGULATOR

42-39

REMOVAL AND INSTALLATION  . . . . .

42-39

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-44

DOOR HANDLE AND LATCH. . . .

42-46

REMOVAL AND INSTALLATION  . . . . .

42-46

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-49

WINDOW GLASS RUNCHANNEL AND
DOOR OPENING WEATHERSTRIP

42-52

REMOVAL AND INSTALLATION. . . . . .

42-52

TRUNK LID. . . . . . . . . . . . . . . .

42-61

TRUNK LID DIAGNOSIS . . . . . . . .

42-61

INTRODUCTION TO TRUNK LID
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

42-61

TRUNK LID DIAGNOSTIC

TROUBLESHOOTING STRATEGY . . . .

42-61

SYMPTOM CHART  . . . . . . . . . . . . . . . .

42-61

SYMPTOM PROCEDURES . . . . . . . . . .

42-61

ON-VEHICLE SERVICE . . . . . . . . .

42-62

ADJUSTMENT OF CLEARANCE AROUND

TRUNK LID. . . . . . . . . . . . . . . . . . . . . . .

42-62

TRUNK LID LATCH ADJUSTMENT. . . .

42-63

TRUNK LID HEIGHT ADJUSTMENT. . .

42-63

TRUNK LID . . . . . . . . . . . . . . . . . . .

42-64

REMOVAL AND INSTALLATION. . . . . .

42-64

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-66

KEYLESS ENTRY SYSTEM  . .

42-68

GENERAL DESCRIPTION . . . . . . .

42-68

KEYLESS ENTRY SYSTEM
DIAGNOSIS  . . . . . . . . . . . . . . . . . .

42-69

SPECIAL TOOL . . . . . . . . . . . . . . .

42-69

ON-VEHICLE SERVICE . . . . . . . . .

42-70

HOW TO REPLACE THE TRANSMITTER
BATTERY . . . . . . . . . . . . . . . . . . . . . . . .

42-70

KEYLESS ENTRY SYSTEM
INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-70

KEYLESS ENTRY SYSTEM TIMER LOCK

FUNCTION INSPECTION  . . . . . . . . . . .

42-71

ENABLING/DISABLING THE ANSWERBACK
FUNCTION . . . . . . . . . . . . . . . . . . . . . . .

42-71

HOW TO REGISTER SECRET CODE  .

42-73

Continued on next page
