Mitsubishi Galant (2004+). Manual - part 1659





INTAKE MANIFOLD PLENUM

TSB Revision

INTAKE AND EXHAUST

15-7

Required Special Tool:

• MD998412: Guide

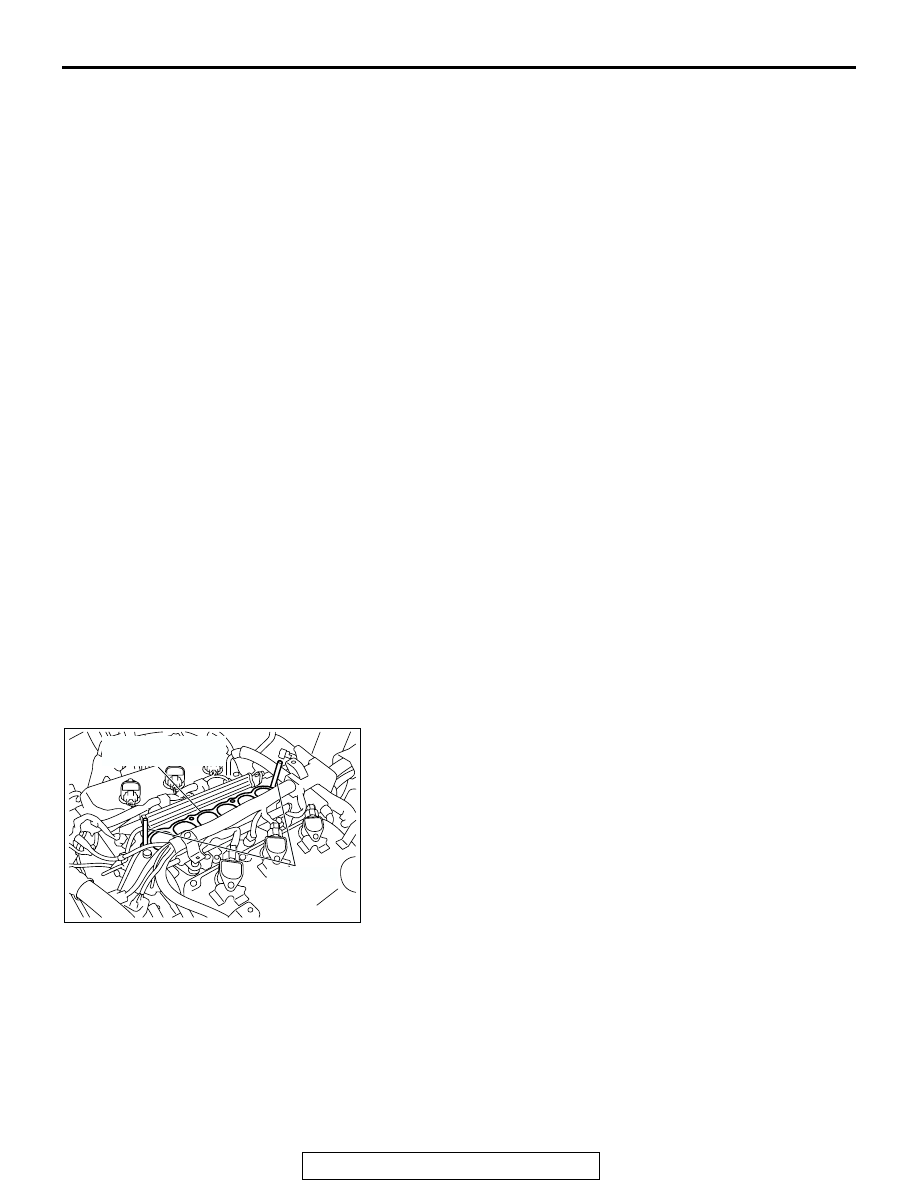

INSTALLATION SERVICE POINT

.

>>A<< INTAKE MANIFOLD PLENUM INSTALLATION
Use special tool MD998412 to install the intake manifold ple-
num.

REMOVAL STEPS

1.

MANIFOLD ABSOLUTE
PRESSURE SENSOR
CONNECTOR

2.

CONTROL WIRING HARNESS
AND INJECTOR WIRING
HARNESS COMBINATION
CONNECTOR

3.

CRANKSHAFT POSITION
SENSOR CONNECTOR

4.

KNOCK SENSOR CONNECTOR

5.

POWER STEERING PRESSURE
SWITCH CONNECTOR

6.

EVAPORATIVE EMISSION
PURGE SOLENOID CONNECTOR

7.

EXHAUST GAS RECIRCULATION
VALVE CONNECTOR

8.

VACUUM HOSE CONNECTION

9.

PURGE HOSE CONNECTION

10. POWER STEERING PRESSURE

HOSE CLAMP

11. POWER STEERING PRESSURE

HOSE CLAMP BRACKET

12. INTAKE MANIFOLD PLENUM

STAY, REAR

STEERING GEAR AND LINKAGE
PROTECTOR (REFER TO 37A,
STEERING GEAR BOX AND
LINKAGE

P.37A-34

)

13. EGR PIPE
14. EGR PIPE GASKET

POWER STEERING OIL PUMP
(REFER TO 37A, POWER
STEERING OIL PUMP ASSEMBLY

P.37A-55

)

15. POWER STEERING OIL PUMP

BRACKET CONNECTING BOLT

16. INTAKE MANIFOLD PLENUM

STAY, FRONT

>>A<<

17. INTAKE MANIFOLD PLENUM
18. INTAKE MANIFOLD PLENUM

GASKET

19. VACUUM PIPE
20. EVAPORATIVE EMISSION

PURGE SOLENOID

21. EXHAUST GAS RECIRCULATION

VALVE

22. GASKET
23. HARNESS BRACKET
24. MANIFOLD ABSOLUTE

PRESSURE SENSOR

25. O-RING

REMOVAL STEPS (Continued)

AC306688

INTAKE MANIFOLD
PLENUM GASKET

MD998412

AB

INTAKE MANIFOLD

TSB Revision

INTAKE AND EXHAUST

15-8

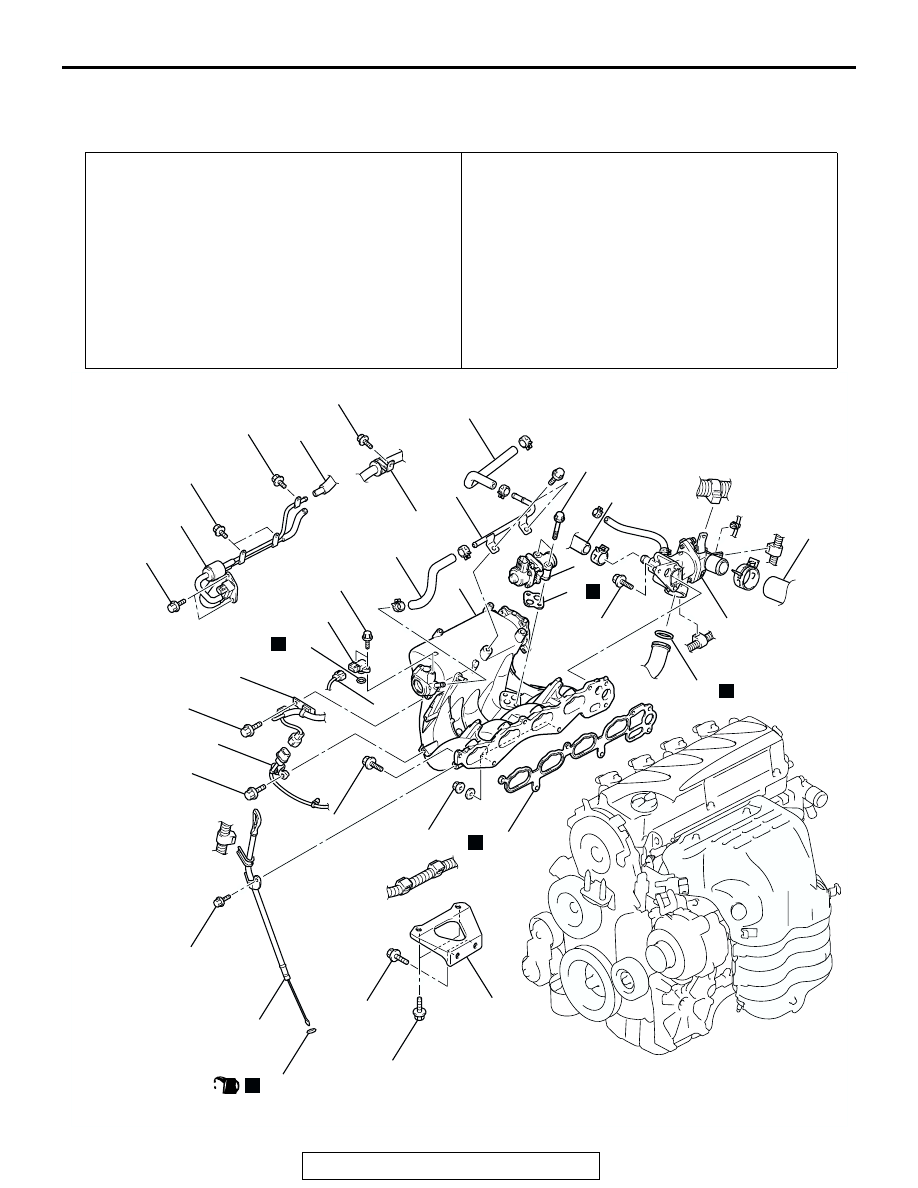

INTAKE MANIFOLD

REMOVAL AND INSTALLATION <2.4L ENGINE>

M1151003000813

Pre-removal Operation
• Fuel Line Pressure Reduction [Refer to GROUP 13A,

On-vehicle Service

− Fuel Pump Connector Disconnec-

tion (How to Reduce Pressurized Fuel Lines)

P.13A-1107

].

• Engine Coolant Draining (Refer to GROUP 14, On-vehicle

Service

− Engine Coolant Replacemen

P.14-7

).

• Air Cleaner Cover and Air Intake Hose Removal (Refer to

P.15-4

).

• Throttle Body Removal (Refer to GROUP 13A, Throttle

Body

P.13A-1119

).

• Delivery Pipe and Injector Assembly Removal (Refer to

GROUP 13A, Injector

P.13A-1117

).

Post-installation Operation
• Delivery Pipe and Injector Assembly Installation (Refer to

GROUP 13A, Injector

P.13A-1117

).

• Throttle Body Installation (Refer to GROUP 13A, Throttle

Body

P.13A-1119

).

• Air Cleaner Cover and Air Intake Hose Installation (Refer

to

P.15-4

).

• Engine Coolant Refilling (Refer to GROUP 14, On-vehicle

Service

− Engine Coolant Replacement

P.14-7

).

AC306677

11 ± 1 N·m
98 ± 8 in-lb

11 ± 1 N·m
98 ± 8 in-lb

11 ± 1 N·m
98 ± 8 in-lb

12 ± 2 N·m
102 ± 22 in-lb

5.0 ± 1.0 N·m
44 ± 9 in-lb

11 ± 1 N·m
98 ± 8 in-lb

11 ± 1 N·m
98 ± 8 in-lb

13 ± 1 N·m
115 ± 9 in-lb

24 ± 3 N·m
18 ± 2 ft-lb

20 ± 2 N·m
15 ± 1 ft-lb

31 ± 3 N·m
23 ± 2 ft-lb

24 ± 4 N·m
18 ± 3 ft-lb

24 ± 3 N·m
18 ± 2 ft-lb

31 ± 3 N·m
23 ± 2 ft-lb

1

19

18

17

16

15

14

13

12

10

9

8

7

6

5

11

4

3

2

20

21

N

N

3

(ENGINE OIL)

N

N

N

AB

INTAKE MANIFOLD

TSB Revision

INTAKE AND EXHAUST

15-9

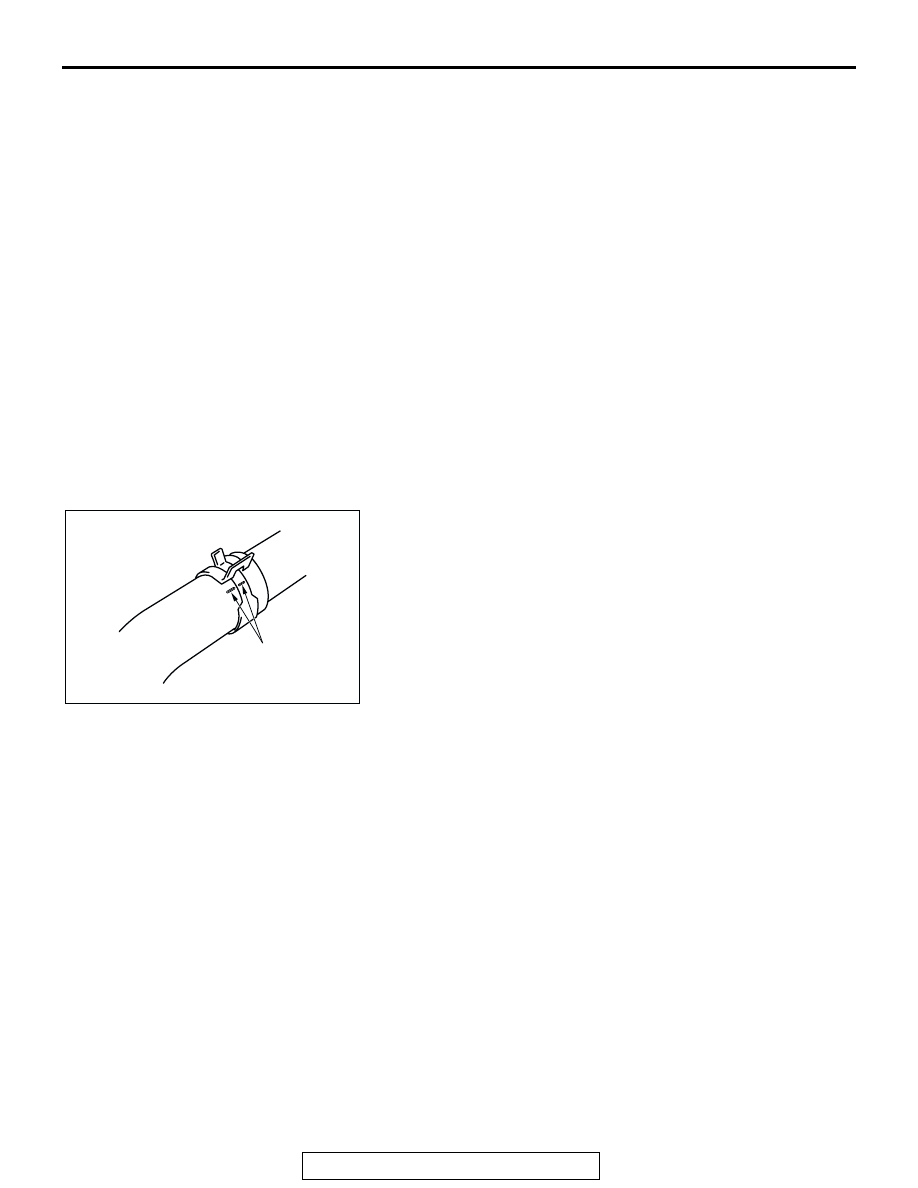

REMOVAL SERVICE POINT

.

<<A>> RADIATOR LOWER HOSE DISCONNECTION
Make mating marks on the radiator hose and the hose clamp.
Disconnect the radiator hose.

REMOVAL STEPS

1. EXHAUST GAS RECIRCULATION

VALVE

>>D<<

2. EXHAUST GAS RECIRCULATION

VALVE GASKET

>>C<<

3. BRAKE BOOSTER VACUUM HOSE
4. BRAKE BOOSTER VACUUM PIPE
5. PRESSURE HOSE CLAMP
6. EVAPORATIVE EMISSION VACUUM

HOSE CONNECTION

7. MANIFOLD ABSOLUTE PRESSURE

SENSOR CONNECTOR

8. HARNESS CRAMP
9. KNOCK SENSOR CONNECTOR

BRACKET

10. ENGINE OIL DIPSTICK AND

DIPSTICK GUIDE

11. O-RING

<<A>> >>B<<

12. RADIATOR LOWER HOSE

CONNECTION

13. HEATER WATER HOSE

CONNECTION

>>A<<

14. THERMOSTAT CASE ASSEMBLY
15. O-RING
16. MANIFOLD ABSOLUTE PRESSURE

SENSOR

17. O-RING
18. INTAKE MANIFOLD STAY
19. INTAKE MANIFOLD
20. INTAKE MANIFOLD GASKET
21. EVAPORATIVE EMISSION PURGE

SOLENOID VALVE, EVAPORATIVE
EMISSION VACUUM HOSE AND
PIPE ASSEMBLY

REMOVAL STEPS (Continued)

AC200641AB

MATING MARKS

INTAKE MANIFOLD

TSB Revision

INTAKE AND EXHAUST

15-10

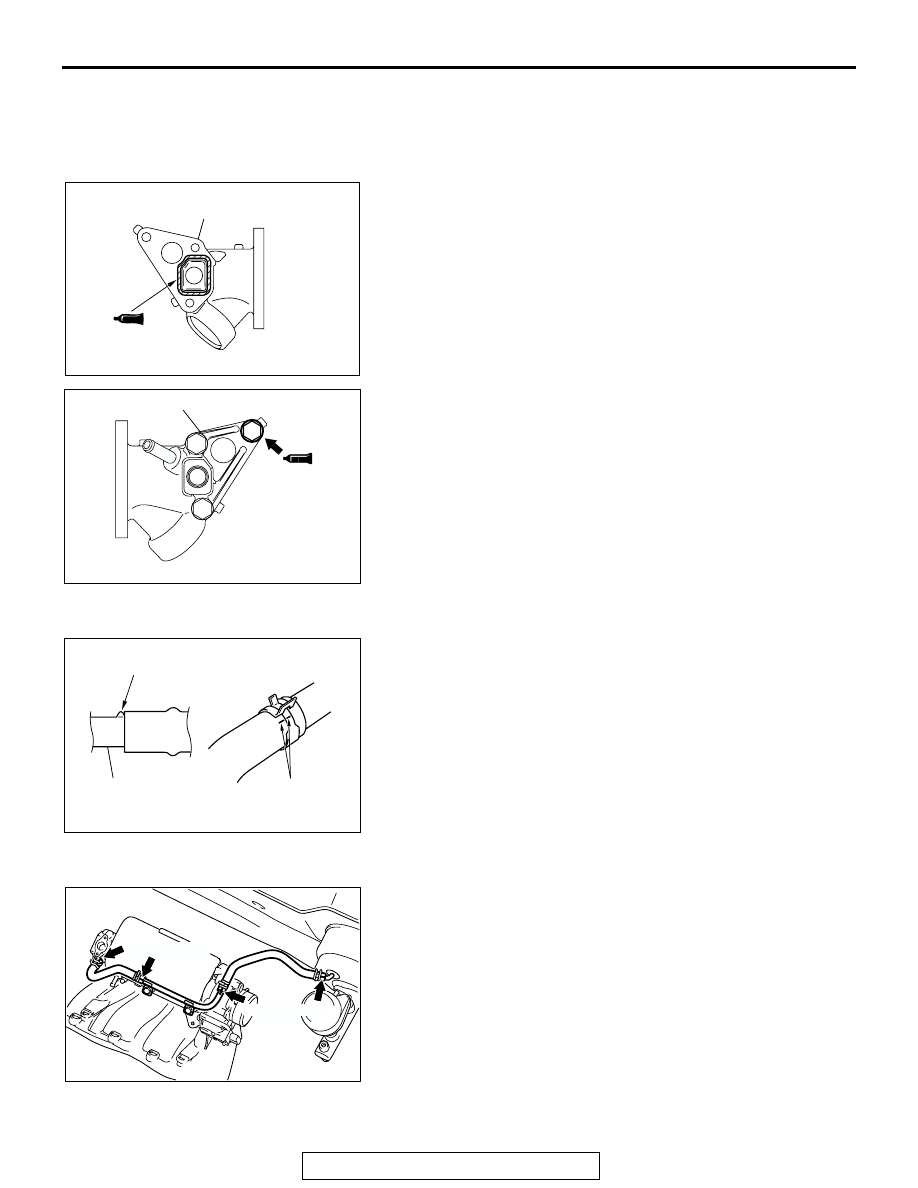

INSTALLATION SERVICE POINTS

.

>>A<< THERMOSTAT CASE ASSEMBLY INSTALLATION
1. Use a gasket scraper or wire brush to completely eliminate

all gasket material on the gasket mounting surface.

2. Apply a bead of the sealant to the cylinder head mating

surface of the thermostat case assembly as shown.

Specified Sealant: 3M

 AAD Part No.8672, 3M AAD

part No.8679/8678 or equivalent

3. Apply sealant to the thread of the thermostat case assembly

bolts as shown.

Specified Sealant: 3M

 AAD Part No.8730, 8731 or

equivalent

4. With the sealant still wet (within 15 minutes after the sealant

is applied), install the thermostat case assembly. Do not
apply the sealant in an area more than the required.

.

>>B<< RADIATOR LOWER HOSE CONNECTION
1. Insert each hose as far as the projection of the water inlet

fitting.

2. Align the mating marks on the radiator hose and hose

clamp, and then connect the radiator hose.

.

>>C<< BRAKE BOOSTER VACUUM HOSE CONNECTION
Insert vacuum hose with its paint mark facing upward.

.

AC305212

φ 3 mm
(0.12 in)

AC

THERMOSTAT CASE
ASSEMBLY

AC303724AC

THERMOSTAT CASE ASSEMBLY

AC200642

MATING
MARKS

PROJECTION

WATER INLET
FITTING

AE

AC305104

AC

PAINT MARK

PAINT MARK
