23B-1

GROUP 23B

AUTOMATIC

TRANSAXLE

OVERHAUL

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

23B-2

SPECIAL TOOLS. . . . . . . . . . . . . . . .

23B-5

TRANSAXLE . . . . . . . . . . . . . . . . . . .

23B-10

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-10

OIL PUMP  . . . . . . . . . . . . . . . . . . . . .

23B-59

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-59

UNDERDRIVE CLUTCH AND INPUT
SHAFT . . . . . . . . . . . . . . . . . . . . . . . .

23B-60

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-60

REVERSE AND OVERDRIVE
CLUTCH . . . . . . . . . . . . . . . . . . . . . . .

23B-62

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-62

PLANETARY GEAR  . . . . . . . . . . . . .

23B-68

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-68

LOW-REVERSE BRAKE . . . . . . . . . .

23B-70

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-70

SECOND BRAKE . . . . . . . . . . . . . . . .

23B-71

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-71

OUTPUT SHAFT. . . . . . . . . . . . . . . . .

23B-72

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-72

DIFFERENTIAL. . . . . . . . . . . . . . . . . .

23B-75

DIFFERENTIAL DISASSEMBLY AND
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . .

23B-75

VALVE BODY . . . . . . . . . . . . . . . . . . .

23B-79

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-79

DRIVE SHAFT OIL SEAL . . . . . . . . . .

23B-83

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-83

SPECIFICATIONS  . . . . . . . . . . . . . . .

23B-85

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

23B-85

GENERAL SPECIFICATIONS  . . . . . . . . . .

23B-85

SERVICE SPECIFICATIONS . . . . . . . . . . .

23B-86

VALVE BODY SPRING IDENTIFICATION
TABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-86

ADJUSTING PLATE, SNAP RING AND
SPACERS . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-86

SEALANTS . . . . . . . . . . . . . . . . . . . . . . . . .

23B-89

GENERAL DESCRIPTION

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-2

GENERAL DESCRIPTION

M1233000100436

This automatic transaxle is made up of the following main parts.
The torque converter employs a 3 element, 1 step, 2 phase lock-up clutch.
The gear train is made up of 3 multi-plate clutches, 2 multi-plate brakes and 2 planetary gears made up of a
sun gear, carrier, pinion gear and annulus gear.
The cases consist of a converter housing, transaxle case, rear cover and a valve body cover.
Parts related to oil pressure regulation are the oil pump, which pressurizes the oil; the regulator, which con-
trols the pressure setting; the solenoid valves, which change the oil pressure with electrical signals; the pres-
sure control valve, which controls the oil pressure coming from the solenoid valve that effects each clutch and
brake; each kind od valve, which carry out the retention of the oil pressure through the lines; and finally the
valve body, which houses all the valves.

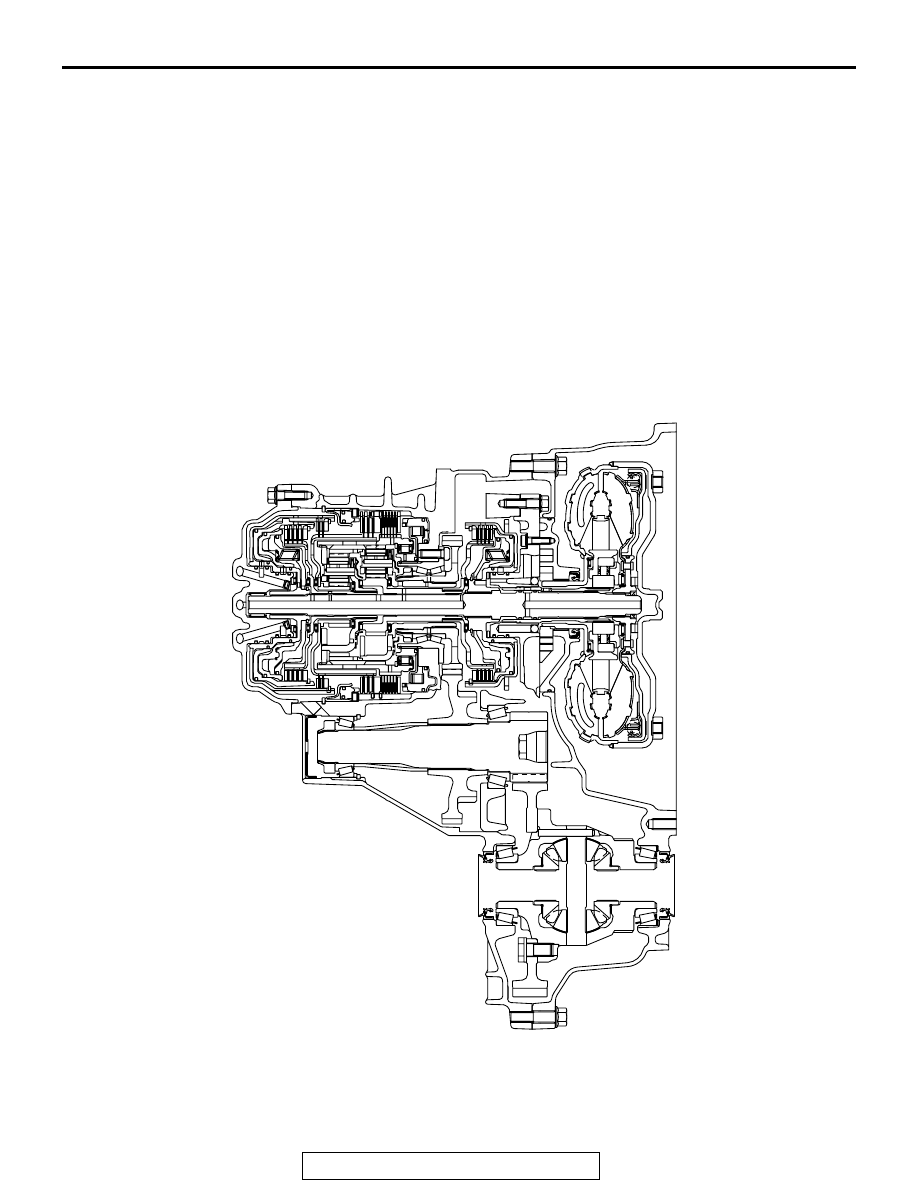

SECTIONAL VIEW <F4A4B>

AK301596

GENERAL DESCRIPTION

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-3

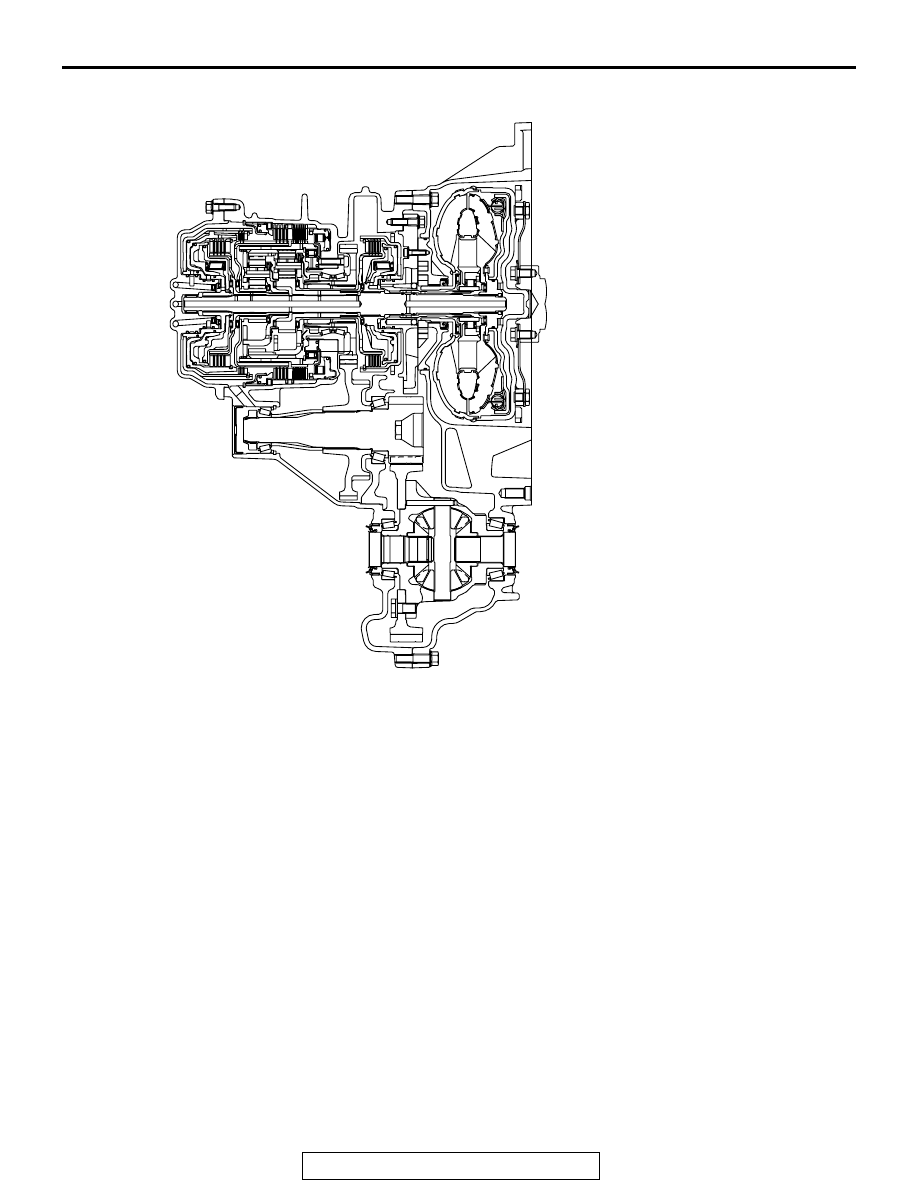

SECTIONAL VIEW <F4A5A>

AK204124

GENERAL DESCRIPTION

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-4

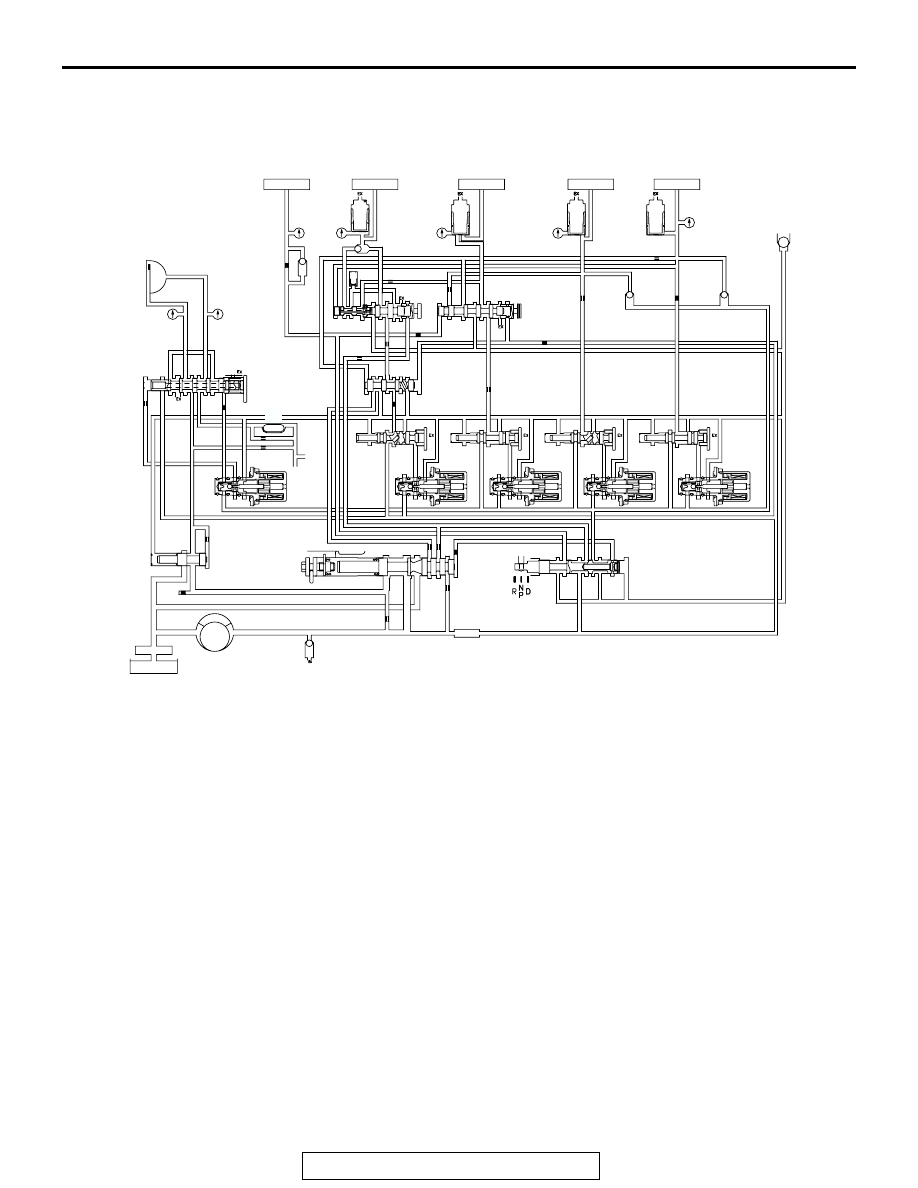

HYDRAULIC CIRCUIT

AK202328

1

2

3

4

5

6

7

8

9

10

14

11

12

13

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

AC

1.

REVERSE CLUTCH

2.

LOW-REVERSE BRAKE

3.

SECOND BRAKE

4.

UNDERDRIVE CLUTCH

5.

OVERDRIVE CLUTCH

6.

LOW-REVERSE ACCUMULATOR

7.

SECOND ACCUMULATOR

8.

UNDERDRIVE ACCUMULATOR

9.

OVERDRIVE ACCUMULATOR

10. TORQUE CONVERTER CLUTCH
11. FAIL-SAFE VALVE A
12. FAIL-SAFE VALVE B
13. TORQUE CONVERTER CLUTCH CONTROL

VALVE

14. COOLER
15. SWITCHING VALVE
16. LOW-REVERSE PRESSURE CONTROL VALVE
17. SECOND PRESSURE CONTROL VALVE

18. UNDERDRIVE PRESSURE CONTROL VALVE
19. OVERDRIVE PRESSURE CONTROL VALVE
20. TORQUE CONVERTER CLUTCH CONTROL

SOLENOID VALVE

21. LOW-REVERSE SOLENOID VALVE
22. SECOND SOLENOID VALVE
23. UNDERDRIVE SOLENOID VALVE
24. OVERDRIVE SOLENOID VALVE
25. TORQUE CONVERTER PRESSURE CONTROL

VALVE

26. REGULATOR VALVE
27. MANUAL VALVE
28. OIL FILTER
29. OIL PAN
30. OIL PUMP
31. RELIEF VALVE
32. OIL STRAINER
