Mitsubishi Galant (2004+). Manual - part 1493





RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-215

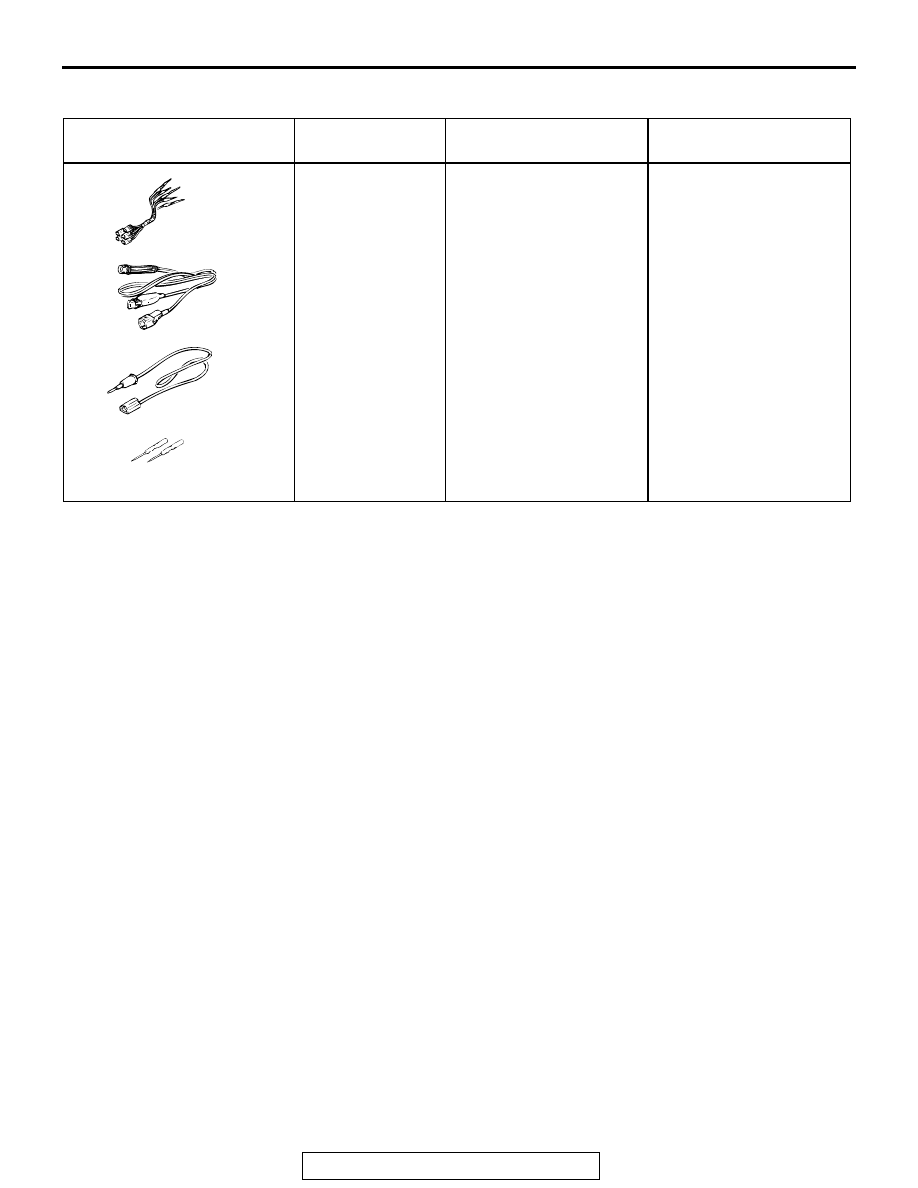

SPECIAL TOOL

M1544000600395

TOOL

TOOL NUMBER
AND NAME

REPLACED BY MILLER
TOOL NUMBER

APPLICATION

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Harness set

A: Test harness
B: LED harness
C: LED harness

adapter

D: Probe

General service tool
(jumper)

Making voltage and
resistance measurements
during troubleshooting

A: Connect pin contact

pressure inspection

B: Power circuit

inspection

C: Power circuit

inspection

D: Commercial tester

connection

MB991223

A

B

C

D

AC

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-216

RADIO WITH TAPE PLAYER AND CD PLAYER

REMOVAL AND INSTALLATION

M1544001100166

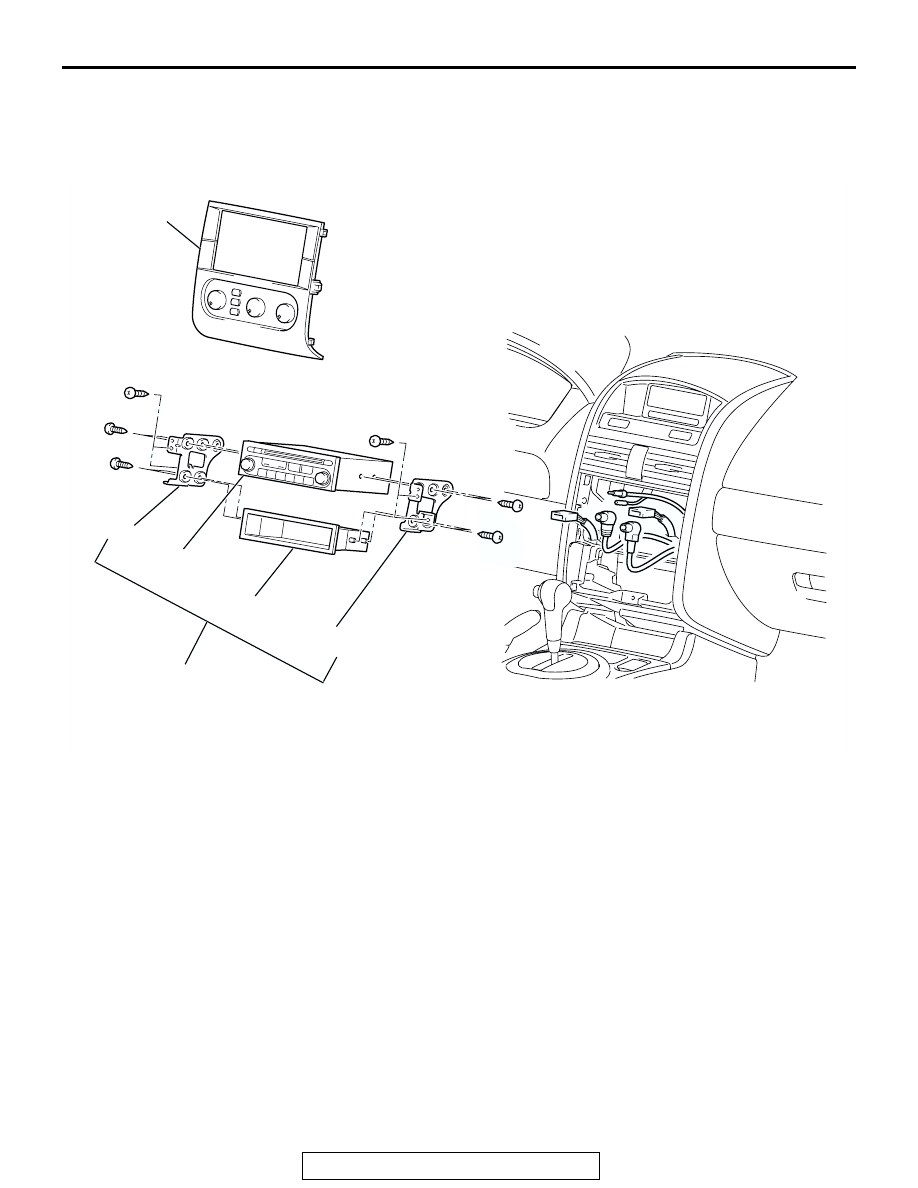

<RADIO AND CD PLAYER>

AC306989

1

5

4

3

5

2

AB

RADIO REMOVAL STEPS

1.

INSTURMENT CENTER PANEL
ASSEMBLY (REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-3

.)

2.

RADIO AND CD PLAYER AND
ACCESSORY BOX ASSEMBLY

3.

RADIO AND CD PLAYER

4.

ACCESSORY BOX

5.

AUDIO EQUIP BRACKET

RADIO REMOVAL STEPS (Continued)

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-217

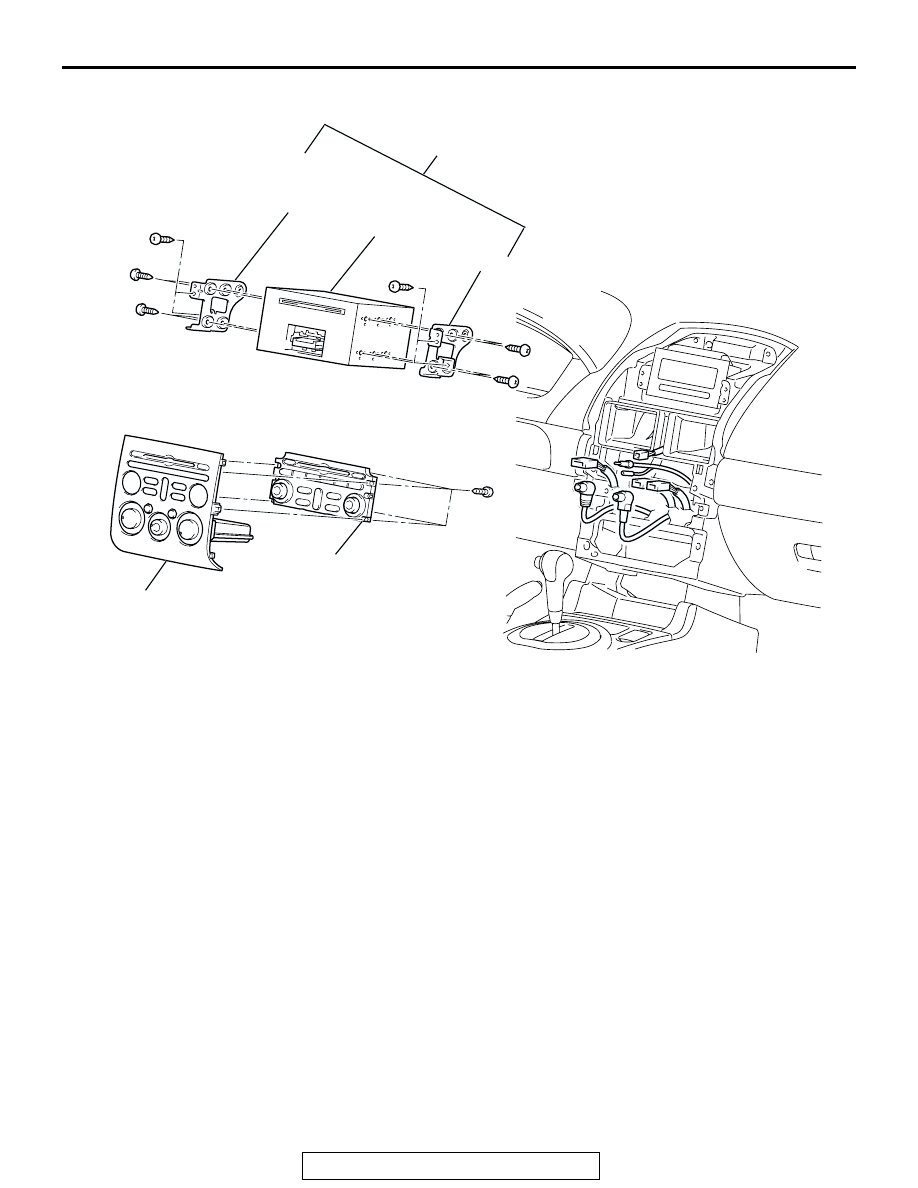

<RADIO, CD PLAYER AND CD CHANGER>

AC306990

5

4

5

3

1

2

AB

RADIO REMOVAL STEPS

1.

INSTURMENT CENTER PANEL
ASSEMBLY (REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-3

.)

2.

RADIO PANEL

3.

RADIO, CD PLAYER AND CD
CHANGER ASSEMBLY

4.

RADIO, CD PLAYER AND CD
CHANGER

5.

AUDIO EQUIP BRACKET

RADIO REMOVAL STEPS (Continued)

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-218

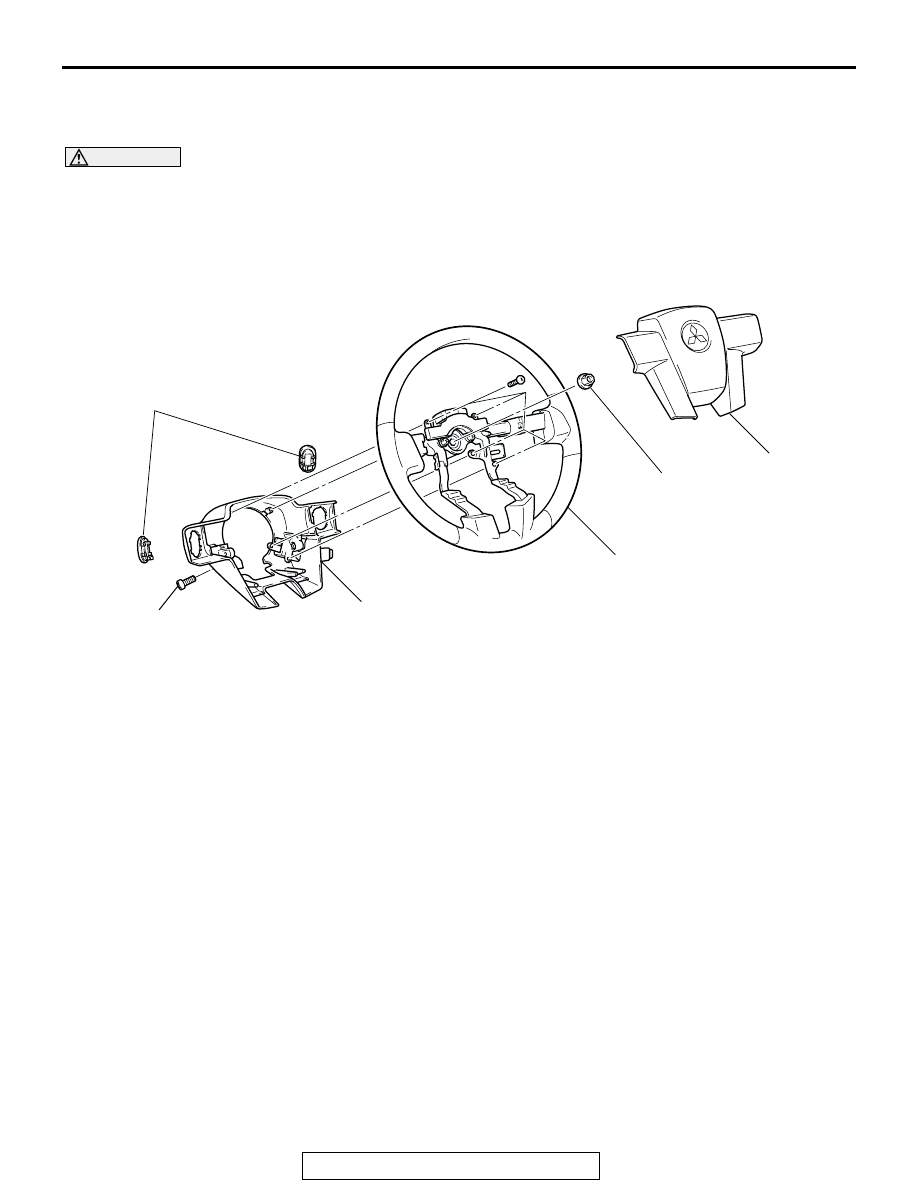

REMOTE CONTROLLED RADIO SWITCH

REMOVAL AND INSTALLATION

M1544010100078

WARNING

Before removing the air bag module, refer to GROUP 52B, Service Precautions and Air
Bag Module and Clock Spring

P.52B-26

.

When removing and installing the steering wheel, do not let it bump against the air bag
module.

AC207688

1

2

3

4

AB

41 ± 8 N·m
30 ± 6 ft-lb

9.0 ± 2.0 N·m
80 ± 17 ft-lb

REMOVAL STEP

1.

AIR BAG MODULE ASSEMBLY
(REFER TO GROUP 52B, AIR
BAG MODULE(S) AND CLOCK
SPRING

P.52B-368

.)

2.

STEERING WHEEL ASSEMBLY
(REFER TO GROUP 37A,
STEERING WHEEL

P.37A-27

.)

3.

LOWER COVER CAP

<<A>>

4.

REMOTE CONTROLLED RADIO
SWITCH

REMOVAL STEP (Continued)
