54A-3

HIGH-MOUNTED STOPLIGHT

54A-127

REMOVAL AND INSTALLATION .

54A-127

RHEOSTAT . . . . . . . . . . . . . . .

54A-128

REMOVAL AND INSTALLATION .

54A-128

INSPECTION . . . . . . . . . . . . . . . . .

54A-129

HAZARD WARNING LIGHT
SWITCH . . . . . . . . . . . . . . . . . .

54A-130

HAZARD WARNING LIGHT
DIAGNOSIS . . . . . . . . . . . . . . . . . .

54A-130

HAZARD WARNING LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . .

54A-130

REMOVAL AND INSTALLATION  . . . . .

54A-130

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-131

COLUMN SWITCH. . . . . . . . . .

54A-132

REMOVAL AND INSTALLATION .

54A-132

HORN . . . . . . . . . . . . . . . . . . . .

54A-134

DIAGNOSIS
<VEHICLE WITH KEYLESS ENTRY
SYSTEM>. . . . . . . . . . . . . . . . . . . .

54A-134

HORN . . . . . . . . . . . . . . . . . . . . . . .

54A-134

REMOVAL AND INSTALLATION  . . . . .

54A-134

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-135

ACCESSORY SOCKET. . . . . .

54A-136

REMOVAL AND INSTALLATION  .

54A-136

RADIO WITH CD PLAYER  . . .

54A-137

GENERAL DESCRIPTION . . . . . . .

54A-137

RADIO WITH CD PLAYER, SPEAKER
AND ANTENNA DIAGNOSIS. . . . .

54A-137

INTRODUCTION TO AUDIO SYSTEM
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

54A-137

AUDIO SYSTEM DIAGNOSTIC

TROUBLESHOOTING STRATEGY . . . .

54A-138

TROUBLE SYMPTOM CHART  . . . . . . .

54A-139

SYMPTOM PROCEDURES . . . . . . . . . .

54A-140

ON-VEHICLE SERVICE . . . . . . . . .

54A-214

SPEAKER TEST

(Vehicles with seven speakers)  . . . . . . .

54A-214

SPECIAL TOOL . . . . . . . . . . . . . . .

54A-215

RADIO WITH TAPE PLAYER AND CD
PLAYER . . . . . . . . . . . . . . . . . . . . .

54A-216

REMOVAL AND INSTALLATION. . . . . .

  54A-216

REMOTE CONTROLLED RADIO
SWITCH  . . . . . . . . . . . . . . . . . . . . .

54A-218

REMOVAL AND INSTALLATION. . . . . .

54A-218

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-219

SPEAKER . . . . . . . . . . . . . . . . . . . .

54A-220

REMOVAL AND INSTALLATION. . . . . .

54A-220

AMPLIFIER . . . . . . . . . . . . . . . . . . .

54A-222

REMOVAL AND INSTALLATION. . . . . .

54A-222

ANTENNA. . . . . . . . . . . . . . . . . . . .

54A-224

REMOVAL AND INSTALLATION. . . . . .

54A-224

Continued on next page

54A-4

DEFOGGER . . . . . . . . . . . . . . .

54A-225

GENERAL DESCRIPTION  . . . . . .

54A-225

DEFOGGER DIAGNOSIS . . . . . . .

54A-225

ON-VEHICLE SERVICE. . . . . . . . .

54A-226

PRINTED-HEATER LINES CHECK  . . .

54A-226

REAR WINDOW DEFOGGER SWITCH

54A-227

REMOVAL AND INSTALLATION  . . . . .

54A-227

INSPECTION . . . . . . . . . . . . . . . . . . . . .

54A-227

MULTI-CENTER DISPLAY  . . .

54A-228

GENERAL DESCRIPTION  . . . . . .

54A-228

DIAGNOSIS FUNCTION . . . . . . . .

54A-235

DIAGNOSTIC TROUBLE CODE
CHART . . . . . . . . . . . . . . . . . . . . . .

54A-237

DIAGNOSTIC TROUBLE CODE
PROCEDURES  . . . . . . . . . . . . . . .

54A-238

DIAGNOSIS . . . . . . . . . . . . . . . . . .

54A-265

SYMPTOM PROCEDURES  . . . . . . . . .

54A-266

ON-VEHICLE SERVICE. . . . . . . . .

54A-288

AMBIENT AIR TEMPERATURE UNIT
CUSTOMIZATION

(MIDDLE GRADE TYPE) . . . . . . . . . . . .

54A-288

COMPASS CALIBRATION

(MIDDLE GRADE TYPE) . . . . . . . . . . . .

54A-289

VEHICLE MAGNETIC
COMPENSATION  . . . . . . . . . . . . . . . . .

54A-292

CHECK AT MULTI CENTER DISPLAY

UNIT TERMINAL  . . . . . . . . . . . . . . . . . .

54A-293

SPECIAL TOOLS . . . . . . . . . . . . . .

54A-295

MULTI-CENTER DISPLAY. . . . . . .

54A-297

REMOVAL AND INSTALLATION. . . . . .

54A-297

AMBIENT TEMPERATURE
SENSOR. . . . . . . . . . . . . . . . . .

54A-299

INSPECTION  . . . . . . . . . . . . . . . . .

54A-299

PANIC ALARM. . . . . . . . . . . . .

54A-299

REMOVAL AND INSTALLATION  .

54A-299

SPECIFICATIONS . . . . . . . . . .

54A-300

FASTENER TIGHTENING
SPECIFICATIONS  . . . . . . . . . . . . .

54A-300

SERVICE SPECIFICATIONS . . . . .

54A-300

BATTERY

TSB Revision

CHASSIS ELECTRICAL

54A-5

BATTERY

ON-VEHICLE SERVICE

BATTERY CHECK

M1541001000450

WARNING

Battery posts, terminals and related accessories con-
tain lead and lead compounds. WASH HANDS AFTER
HANDLING.

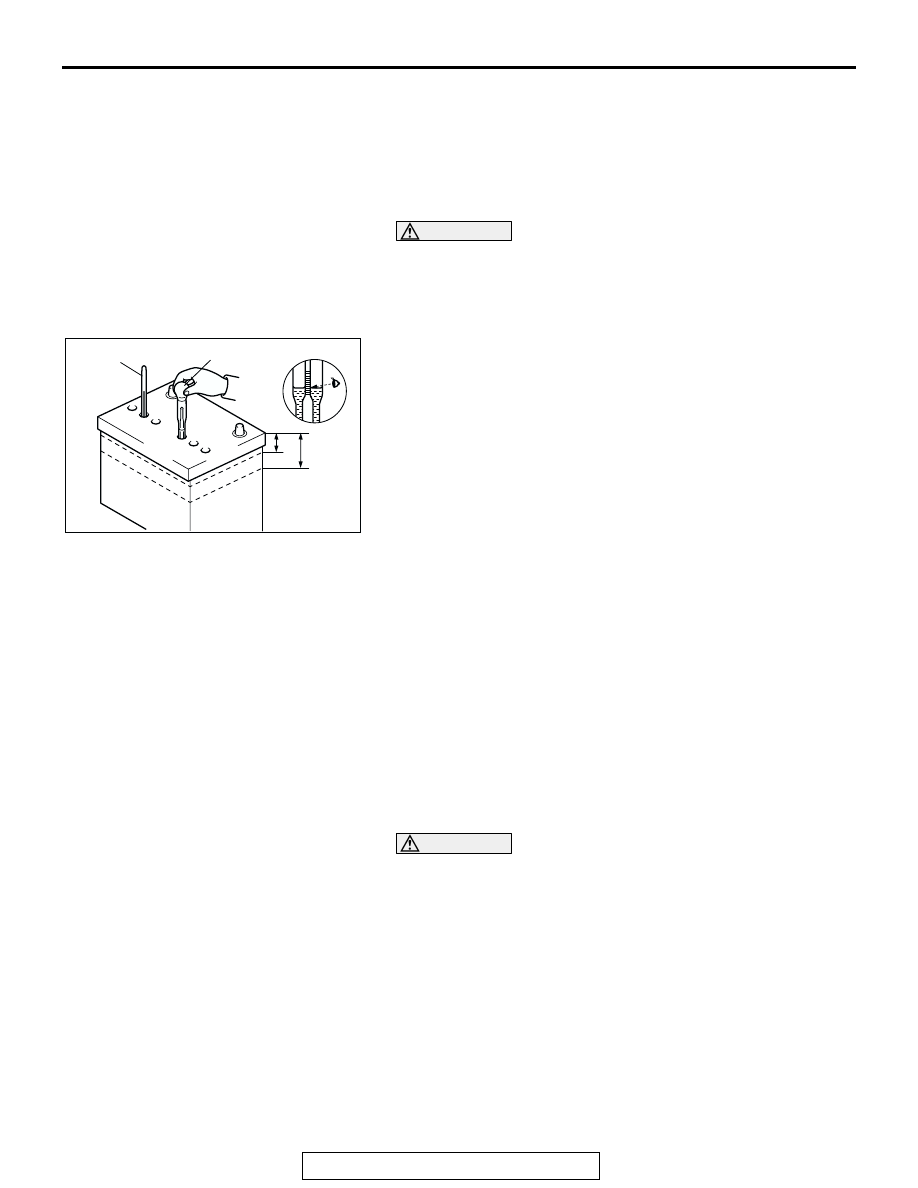

BATTERY VISUAL INSPECTION (1)

1. Ensure that the battery electrolyte level is between A and B

shown in the figure. Add if the level is lower than the
specified range.

2. Use a hydrometer and temperature gauge to check the

specific gravity of the electrolyte.

Standard value:

1.220

− 1.290 [ at 20°C (68°F)]

The specific gravity of electrolyte depends on its temperature.
Use the formula below to determine the proper value.

Conversion on centigrade

D

20

=(t

− 20) x 0.0007 + Dt

Conversion on Fahrenheit

D

20

=(t

− 68) x 0.0007 + Dt

D

20

 : Specific gravity as if electrolyte temperature is 20

°C

(68

°F)

D

t

 : Measured specific gravity

t : Measured temperature

BATTERY VISUAL INSPECTION (2)

Make sure the ignition switch is in "LOCK" (OFF) position and
all battery feed accessories are OFF.
1. Disconnect the negative cable from the battery before

disconnecting the positive cable.

WARNING

Care should be taken in the event the battery case is
cracked or leaking to protect hands from the electro-
lyte. A suitable pair of rubber gloves (not the house-
hold type) should be worn when removing battery by
hand.

2. Remove the battery from the vehicle.
3. Inspect battery carrier for damage caused by loss of acid

from the battery. If acid damage is present, it is necessary to
clean area with a solution of clean warm water and baking
soda. Scrub area with a stiff bristle brush. Wipe clean with a
cloth moistened with ammonia or baking soda in water.

4. Clean the battery, especially the top with same solutions as

described in step 3.

AC208957

A

B

AB

HYDROMETER

TEMPERATURE
GAUGE

A:  27(1.1)
B:  35(1.4)

mm (in)

BATTERY

TSB Revision

CHASSIS ELECTRICAL

54A-6

5. Inspect the battery case and cover for cracks. If cracks are

present, battery must be replaced.

6. Clean the battery post with a suitable battery post cleaning

tool.

7. Clean the inside surfaces of the terminal clamps with a

suitable battery terminal cleaning tool. Replace damaged or
frayed cables and broken terminal clamps.

8. Install the battery in the vehicle.
9. Connect the positive and negative cables to the battery in

the order of mention.

10.Tighten the clamp nut securely.

BATTERY CHARGING

M1541001100521

WARNING

When batteries are being charged, an explosive gas forms beneath the cover of each cell. Do
not smoke near batteries on charge or which have recently been charged. Do not break live
circuits at the terminals of the batteries on charge. A spark will occur where the live circuit is
broken. Keep all open flames away from the battery.

Battery electrolyte temperature may temporarily be
allowed to rise to 55

°C (131°F). Increase of electro-

lyte temperature above 55

°C (131°F) is harmful to

the battery, causing deformation of battery cell,
decrease in life of battery, etc.

CHARGE RATE

If the test indicator is white, the battery should be charged as outlined below. When the dot appears or when
maximum charge shown below is reached, charging should be stopped.

.

Charge Rate Chart

BATTERY

BCI Group size 86

BCI Group size 24

Slow charging

5 amps 10 hours

5 amps 11.2 hours

10 amps 5 hours

10 amps 5.6 hours

Fast charging

20 amps 2.5 hours

20 amps 2.8 hours

30 amps 1.67 hours

30 amps 1.87 hours
