SEAT BELT WARNING TONE ALARM

TSB Revision

CIRCUIT DIAGRAMS

90-267

JUNCTION BLOCK

ETACS-ECU

FUSIBLE
LINK

1

DATA LINK
CONNECTOR

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

JUNCTION BLOCK SIDE

DOOR AJAR WARNING TONE ALARM

TSB Revision

CIRCUIT DIAGRAMS

90-268

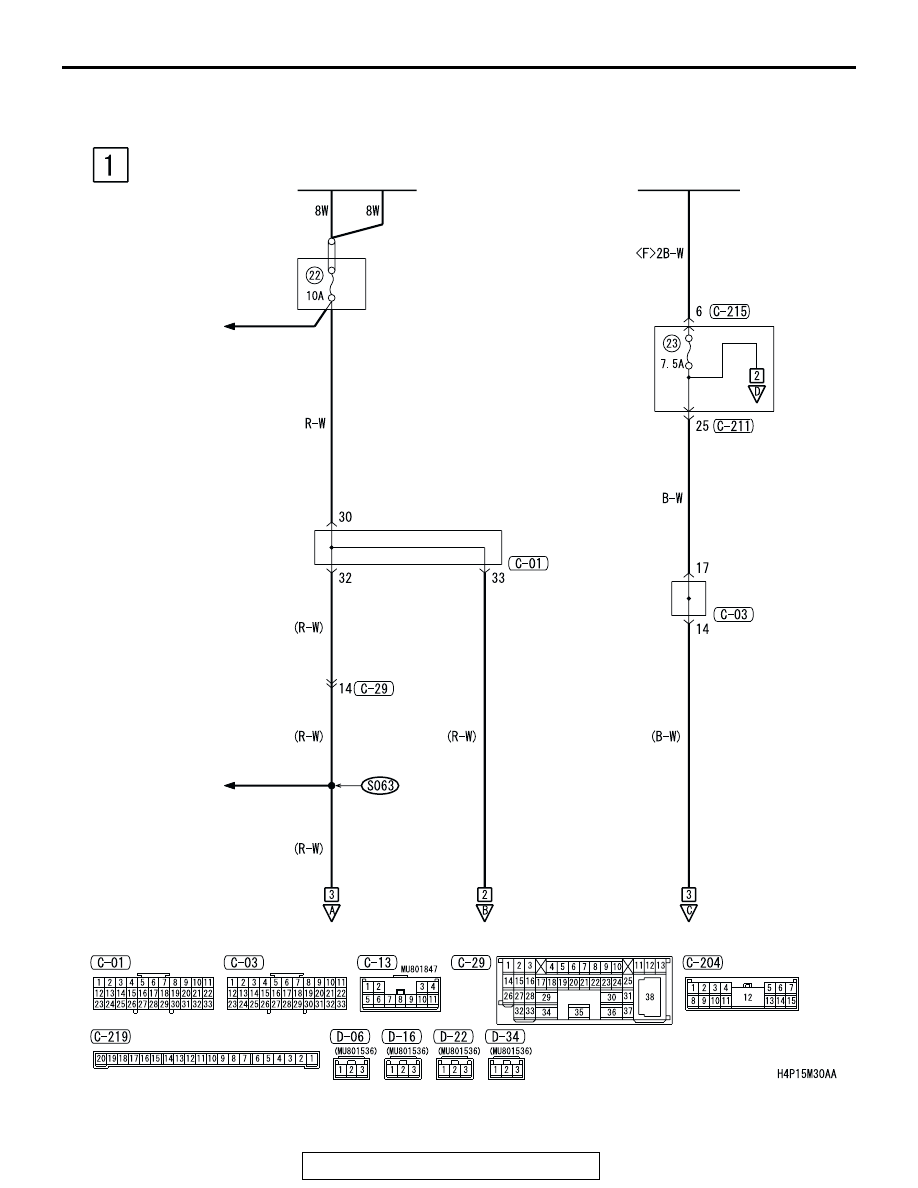

DOOR AJAR WARNING TONE ALARM

M1901016600128

IGNITION
SWITCH (IG1)

BATTERY

JUNCTION
BLOCK

JOINT
CONNECTOR(2)

JUNCTION BLOCK
SIDE

RELAY
BOX

JOINT
CONNECTOR (1)

·FOG LIGHT
·HEADLIGHT
·TAILLIGHT,
 POSITION LIGHT,
 FRONT SIDE
 MARKER LIGHT
 AND LICENSE
 PLATE LIGHT
·TURN-SIGNAL
 LIGHT AND
 HAZARD
 WARNING LIGHT
·WINDSHIELD
 WIPER AND
 WASHER

·AUDIO SYSTEM
·AUTOMATIC AIR
 CONDITIONING
 SYSTEM
·CONTROLLER AREA
 NETWORK (CAN)
·FOG LIGHT
·FRONT DOME LIGHT,
 REAR DOME LIGHT,
 TRUNK LIGHT AND
 IGNITION KEY HOLE
 ILLUMINATION LIGHT
·HEADLIGHT
·MANUAL AIR
 CONDITIONING
 SYSTEM
·MULTI CENTER DISPLAY
·TAILLIGHT, POSITION
 LIGHT AND LICENSE
 PLATE LIGHT
·TURN-SIGNAL LIGHT
 AND HAZARD WARNING
 LIGHT
·VANITY MIRROR LIGHT
·WINDSHIELD WIPER
 AND WASHER

DOOR AJAR WARNING TONE ALARM

TSB Revision

CIRCUIT DIAGRAMS

90-269

JOINT
CONNECTOR (1)

JUNCTION BLOCK

(FUSE     )

23

JUNCTION BLOCK

ETACS-ECU

TONE ALARM

POWER
SUPPLY

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE
BR :BROWN     O : ORANGE     GR : GRAY     R : RED     W : WHITE
SB : SKY BLUE     P : PINK      Y : YELLOW     V : VIOLET

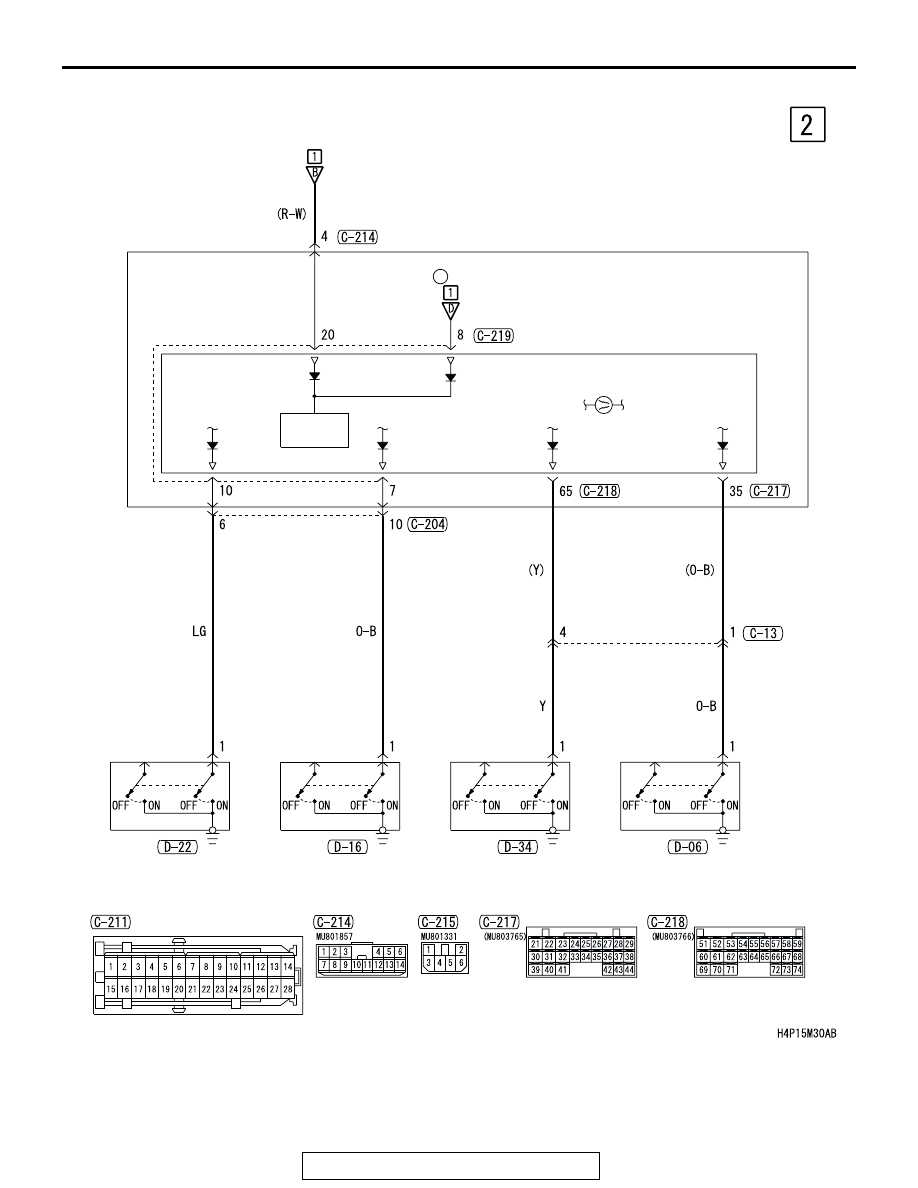

FRONT
DOOR
SWITCH
(LH)

REAR
DOOR
SWITCH
(LH)

FRONT
DOOR
SWITCH
(RH)

REAR
DOOR
SWITCH
(RH)

DOOR AJAR WARNING TONE ALARM

TSB Revision

CIRCUIT DIAGRAMS

90-270

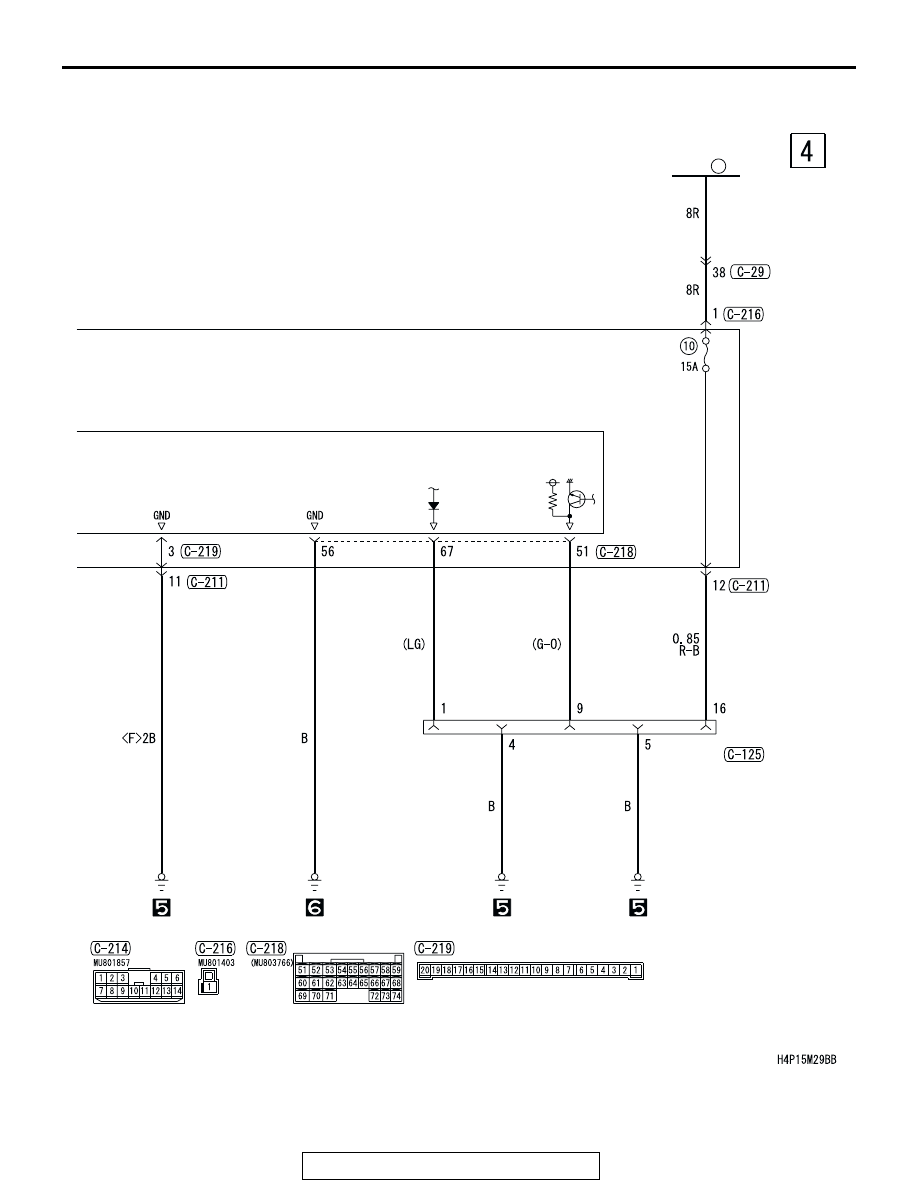

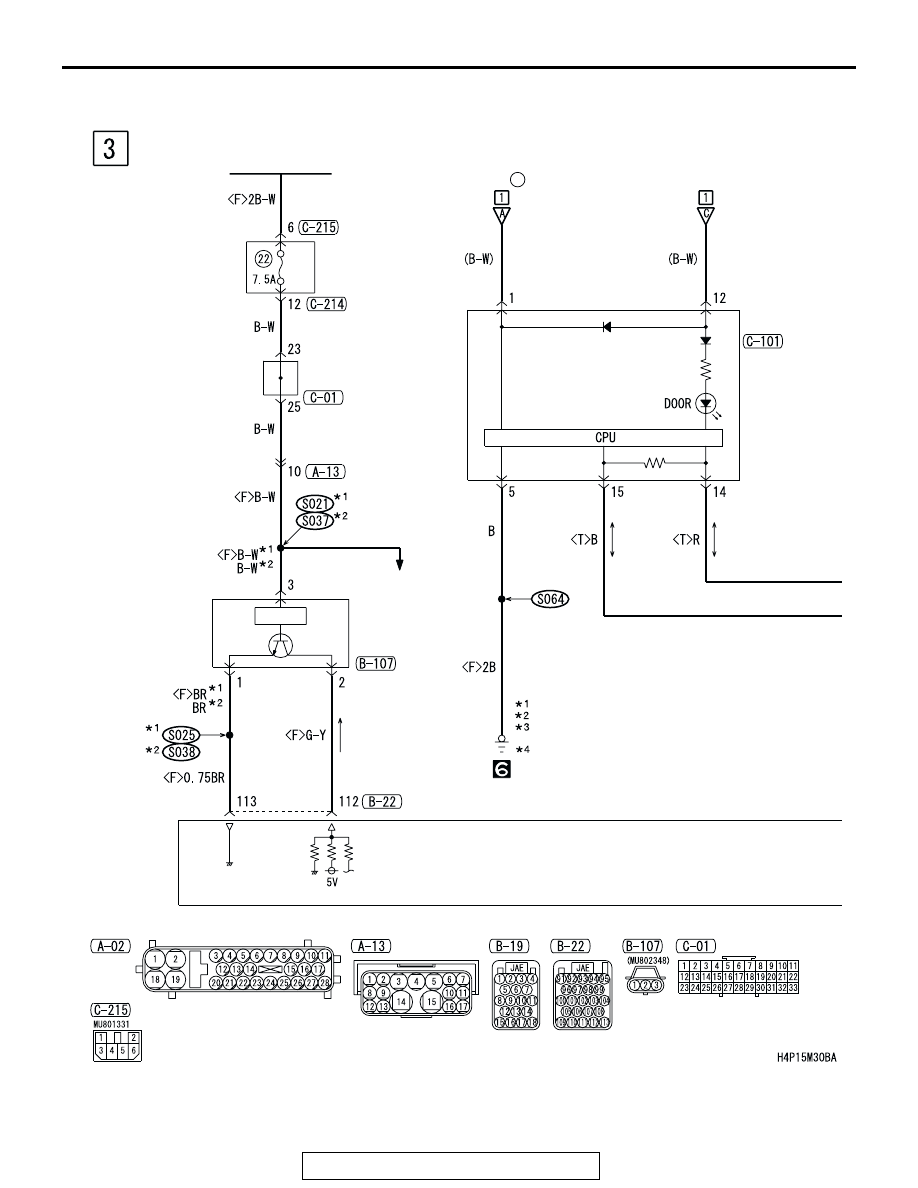

DOOR AJAR WARNING TONE ALARM (CONTINUED)

IGNITION
SWITCH (IG1)

JUNCTION
BLOCK

JOINT
CONNECTOR (1)

OUTPUT
SHAFT
SPEED
SENSOR

INVECS-II 4A/T

POWERTRAIN
CONTROL
MODULE

COMBINATION
METER

RELAY BOX

(FUSE     )

22

JOINT
CONNECTOR (2)

WITHOUT ELECTRONIC BRAKE-FORCE DISTRIBUTION
 (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS)
WITH ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD)
AND ANTI-LOCK BRAKING SYSTEM (ABS)

NOTE

:

:

:

:

2.4L ENGINE

3.8L ENGINE
