Mitsubishi Galant (2004+). Manual - part 90

TURN-SIGNAL LIGHT AND HAZARD WARNING LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-119

NOTES

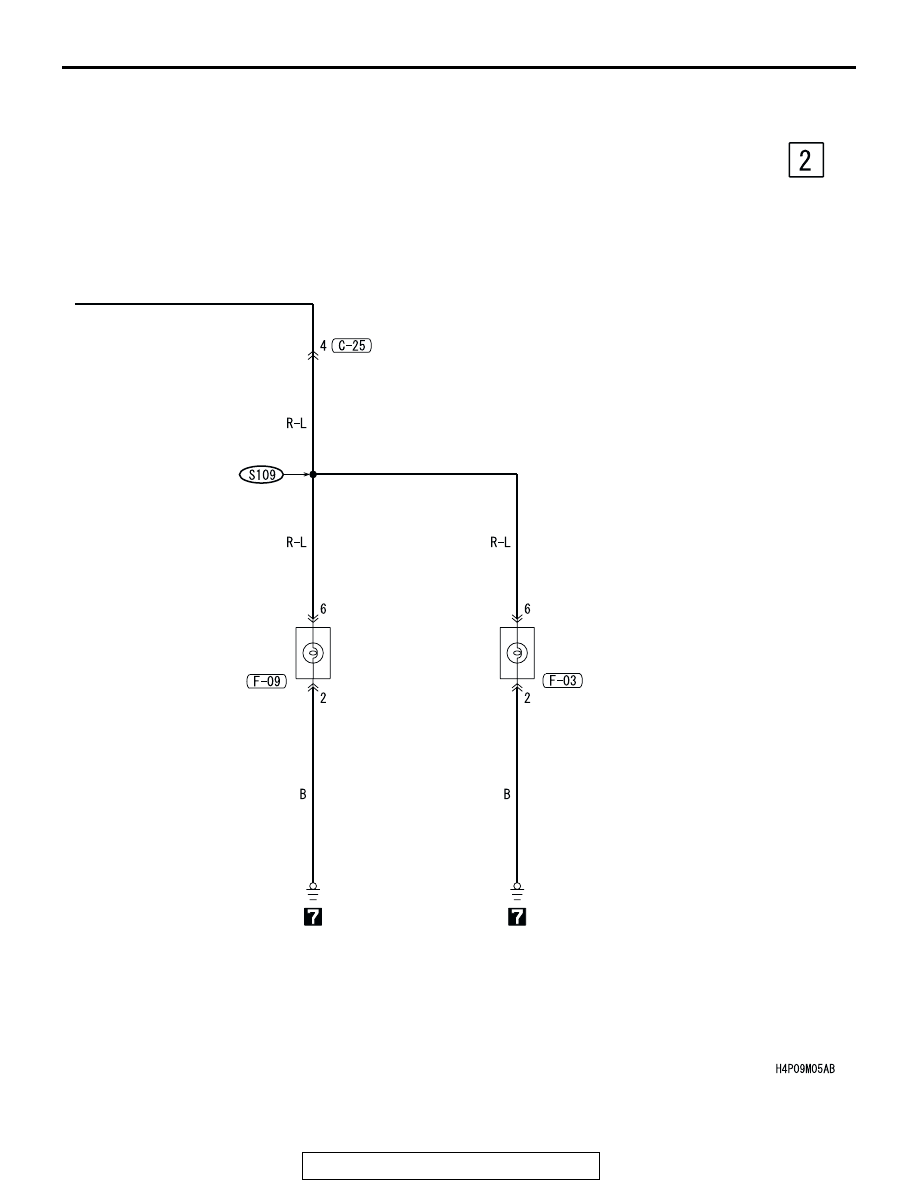

BACKUP LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-120

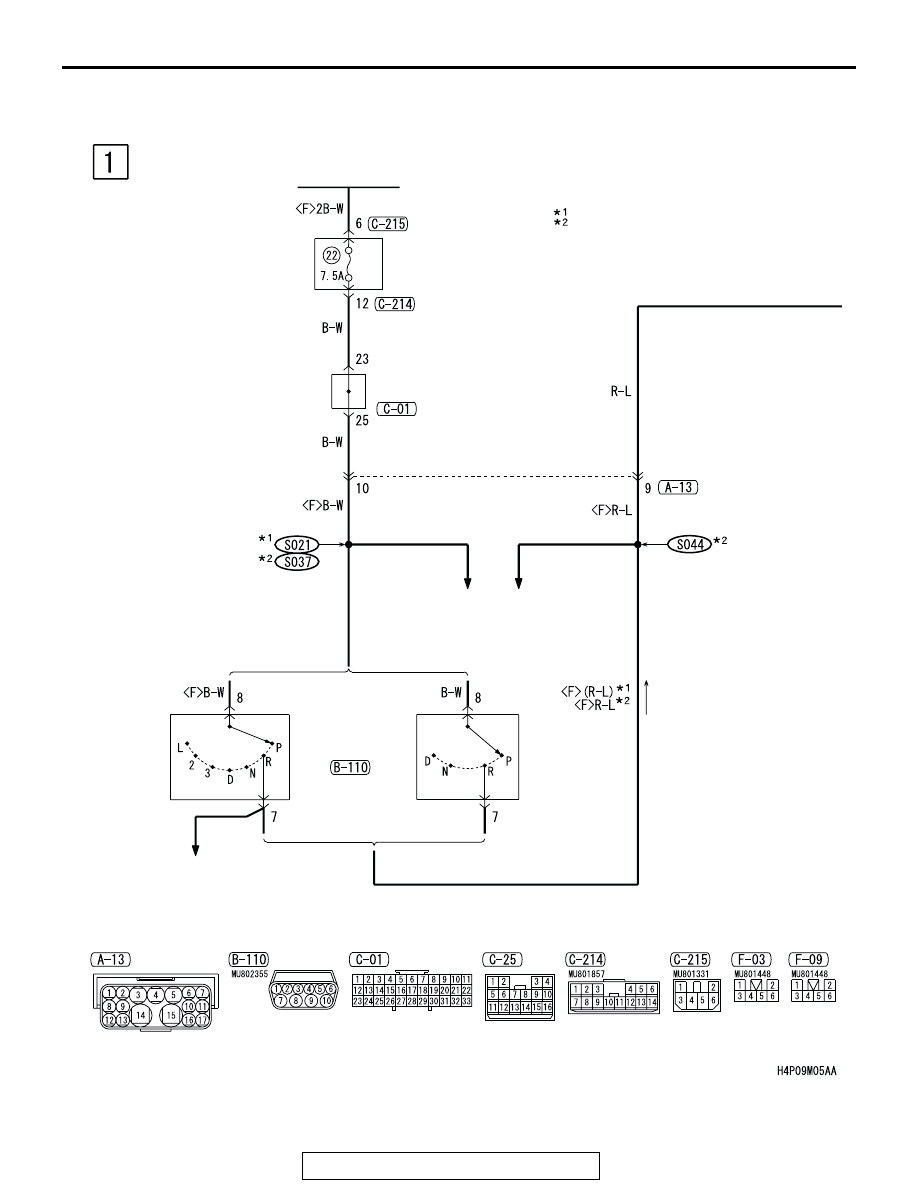

BACKUP LIGHT

M1901003100725

IGNITION
SWITCH (IG1)

JUNCTION
BLOCK

JOINT
CONNECTOR (1)

TRANSMISSION
RANGE
SWITCH

INVECS-II 4A/T

INVECS-II 4A/T

2.4L ENGINE

3.8L ENGINE

    : 2.4L ENGINE
    : 3.8L ENGINE

NOTE

BACKUP LIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-121

REAR
COMBINATION
LIGHT (LH)

REAR
COMBINATION
LIGHT (RH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

STOPLIGHT

TSB Revision

CIRCUIT DIAGRAMS

90-122

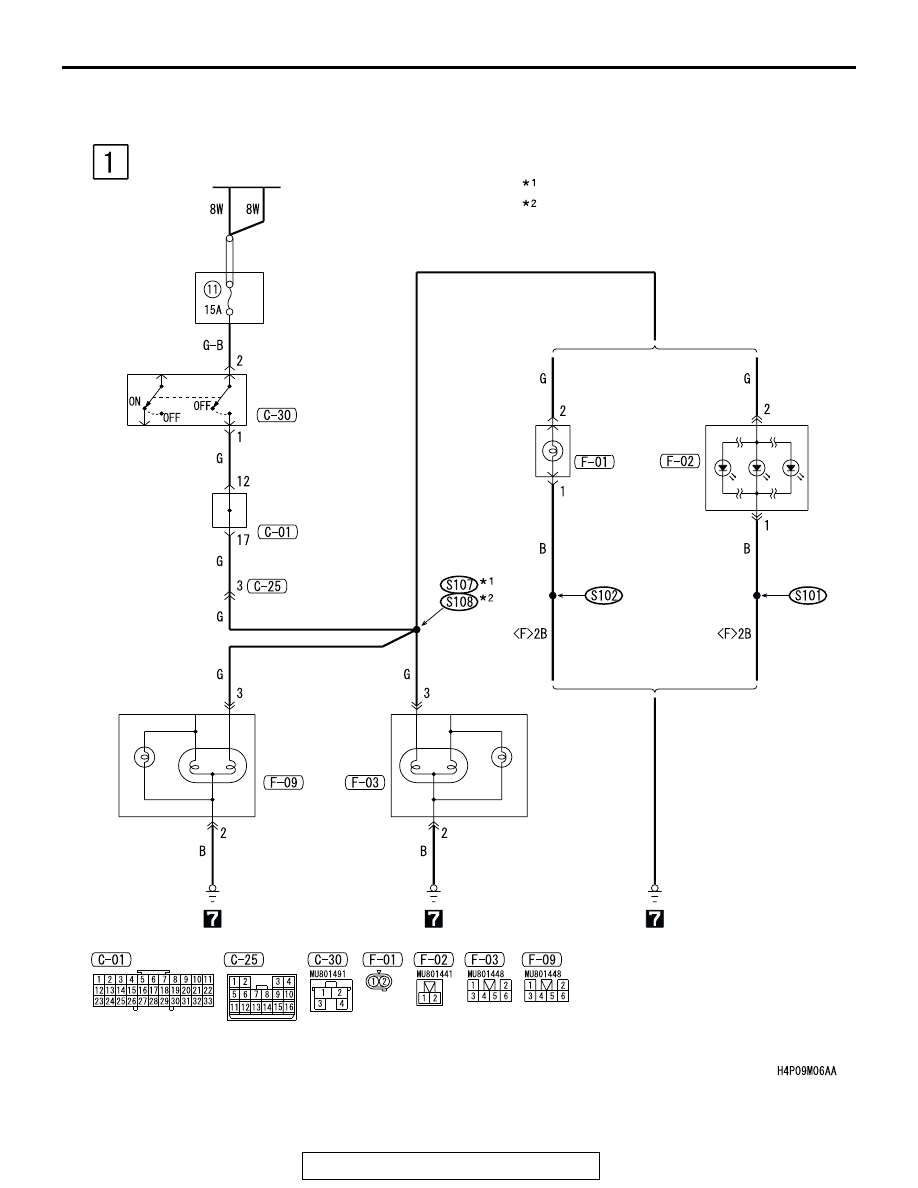

STOPLIGHT

M1901003000654

BATTERY

RELAY
BOX

STOPLIGHT
SWITCH

JOINT
CONNECTOR (1)

REAR
COMBINATION
LIGHT

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

(LH)

(RH)

HIGH-MOUNTED
STOPLIGHT

TRUNK LID
TYPE

REAR SPOILER
TYPE

     : WITH TRUNK LID TYPE
       HIGH-MOUNTED STOPLIGHT
     : WITH REAR SPOILER TYPE
       HIGH-MOUNTED STOPLIGHT

NOTE
