Mitsubishi Galant. Manual - part 682

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-123

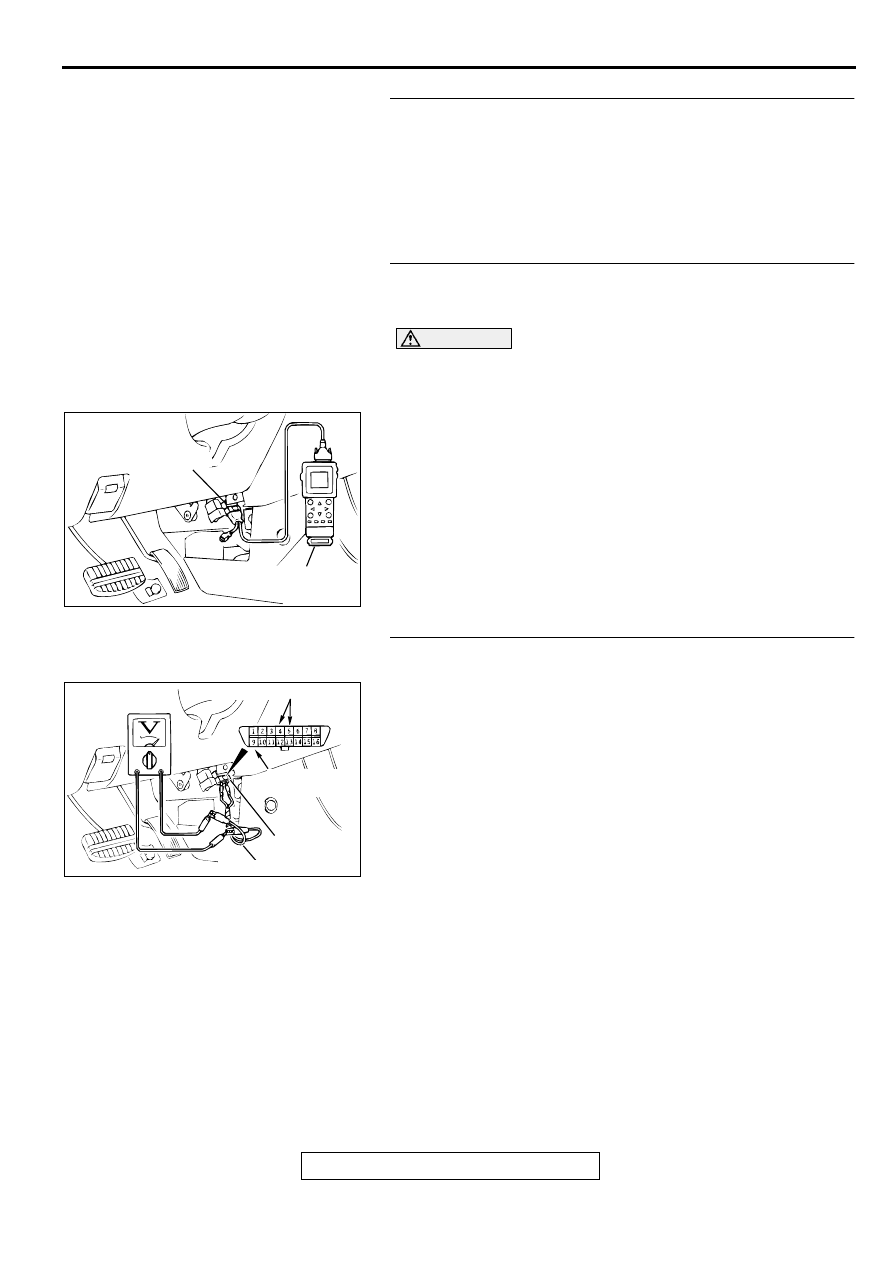

STEP 1. Check the DTC.

Q: Doe the DTC set when the ignition switch is turned to

the "LOCK" (OFF) position?
YES : Carry out the troubleshooting by referring to

Diagnostic Trouble Code Chart (

P.54B-8

  ).

NO :  Go to Step 2 <when using scan tool MB991502> or 3

<when using a voltmeter>.

STEP 2. Check the input signal (by using scan tool
MB991502).
Check the input signal from the headlight switch.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1)Connect scan tool MB991502 to the data link connector.
(2)Check that the tone alarm of scan tool MB991502 sounds

when the input signal enters.

Q: Does the tone alarm of scan tool MB991502 sound when

the input signal enters?
YES : Go to Step 4.
NO :  Check the headlight switch input circuit. Refer to

Inspection Procedure O-15 (

P.54B-266

  ).

STEP 3. Check the input signal (by using a voltmeter).
Check the input signal from the headlight switch.
(1)Use special tool MB991529 to connect a voltmeter between

ground terminal 4 or 5 and ETACS-ECU terminal 9 of the
data link connector.

(2)Check that the voltmeter indicator deflects once when the

input signal enters.

Q: Does the voltmeter indicator deflect?

YES : Go to Step 4.
NO :  Check the headlight switch input circuit. Refer to

Inspection Procedure O-15 (

P.54B-266

  ).

AC003081 AB

16 PIN

MB991502

AC003083

16 PIN

AB

ETACS-ECU
TERMINAL

GROUNDED TERMINAL

MB991529

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-124

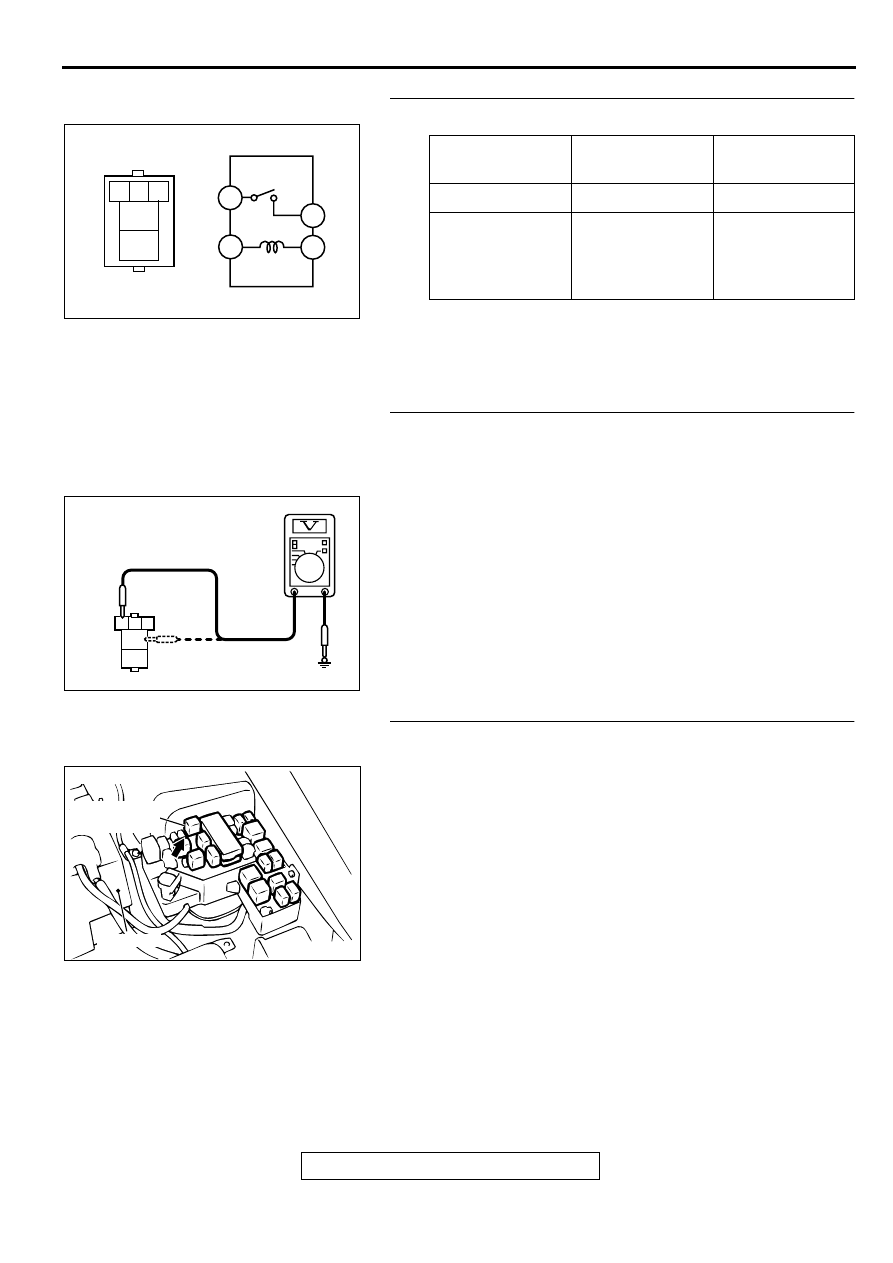

STEP 4. Check the headlight relay (low).

Q: Is the headlight relay (low) in good condition?

YES : Go to Step 5.
NO :  Replace it. The headlights (low-beam) should

illuminate normally.

STEP 5. Check the headlight relay (low) power supply
circuit at the headlight relay (low) connector A-08X.
(1)Disconnect the headlight relay (low) connector A-08X and

measure at the relay box side.

(2)Measure the voltages between terminal 3, 4 and ground.

Q: Are the voltages approximately 12 volts (battery

positive voltage)?
YES : Go to Step 8.
NO :  Go to Step 6.

STEP 6. Check headlight relay (low) connector A-08X for
damage.
Q: Is headlight relay (low) connector A-08X in good

condition?
YES : Go to Step 7.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

  . The headlight (low-

beam) should illuminate normally.

BATTERY
VOLTAGE

TESTER
CONNECTION

SPECIFIED
CONDITION

Not applied

1

−

 3

Continuity

1

−

 Battery (+)

terminal,
3

−

 Battery (

−

)

terminal

4

−

 5

Continuity

1

2 3

4

5

1

3

4

5

ACX01544

1

2

3

4

5

ACX01590AD

CONNECTOR A-08X
(RELAY BOX SIDE)

AC003128 AH

CONNECTOR: A-08X

HEADLIGHT
RELAY(LOW)

BATTERY

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-125

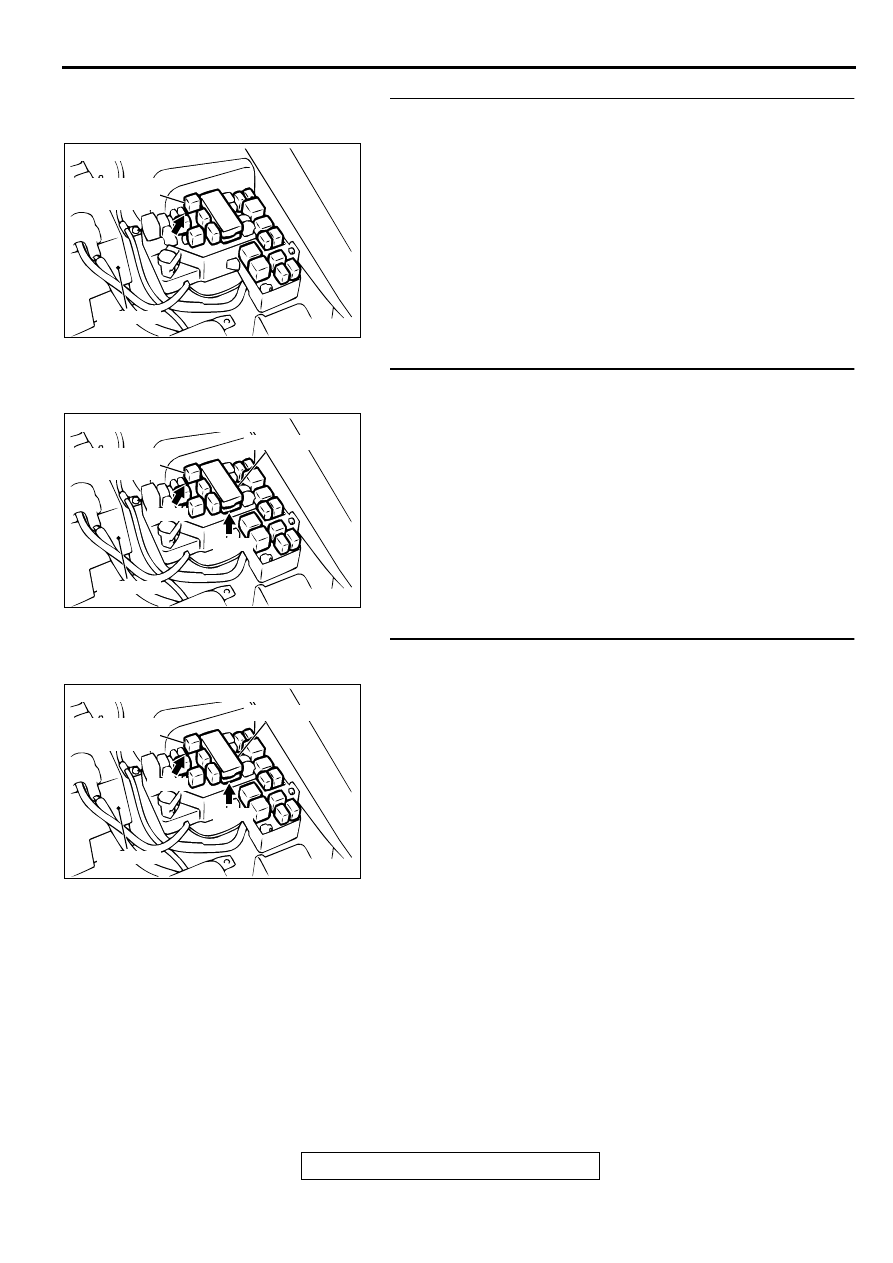

STEP 7. Check the harness wire between headlight relay
(low) connector A-08X and battery.
Q: Is the harness wire between headlight relay (low)

connector A-08X and battery in good condition?
YES : There is no action to be taken.
NO :  Repair it. The headlights (low-beam) should illuminate

normally.

STEP 8. Check headlight relay (low) connector A-08X and
front-ECU connector A-09X for damage.
Q: Are headlight relay (low) connector A-08X and front-

ECU connector A-09X in good condition?
YES : Go to Step 9.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

  . The

headlights (low-beam) should illuminate normally.

STEP 9. Check the harness wire between headlight relay
(low) connector A-08X and front-ECU connector A-09X.
Q: Is the harness wire between headlight relay (low)

connector A-08X and front-ECU connector A-09X in
good condition?
YES : Go to Step 10.
NO :  Repair it. The headlights (low-beam) should illuminate

normally.

AC003128 AH

CONNECTOR: A-08X

HEADLIGHT
RELAY(LOW)

BATTERY

AC003128 AG

A-09X

CONNECTORS: A-08X, A-09X

FRONT - ECU

A-08X

HEADLIGHT
RELAY(LOW)

BATTERY

AC003128 AG

A-09X

CONNECTORS: A-08X, A-09X

FRONT - ECU

A-08X

HEADLIGHT
RELAY(LOW)

BATTERY

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-126

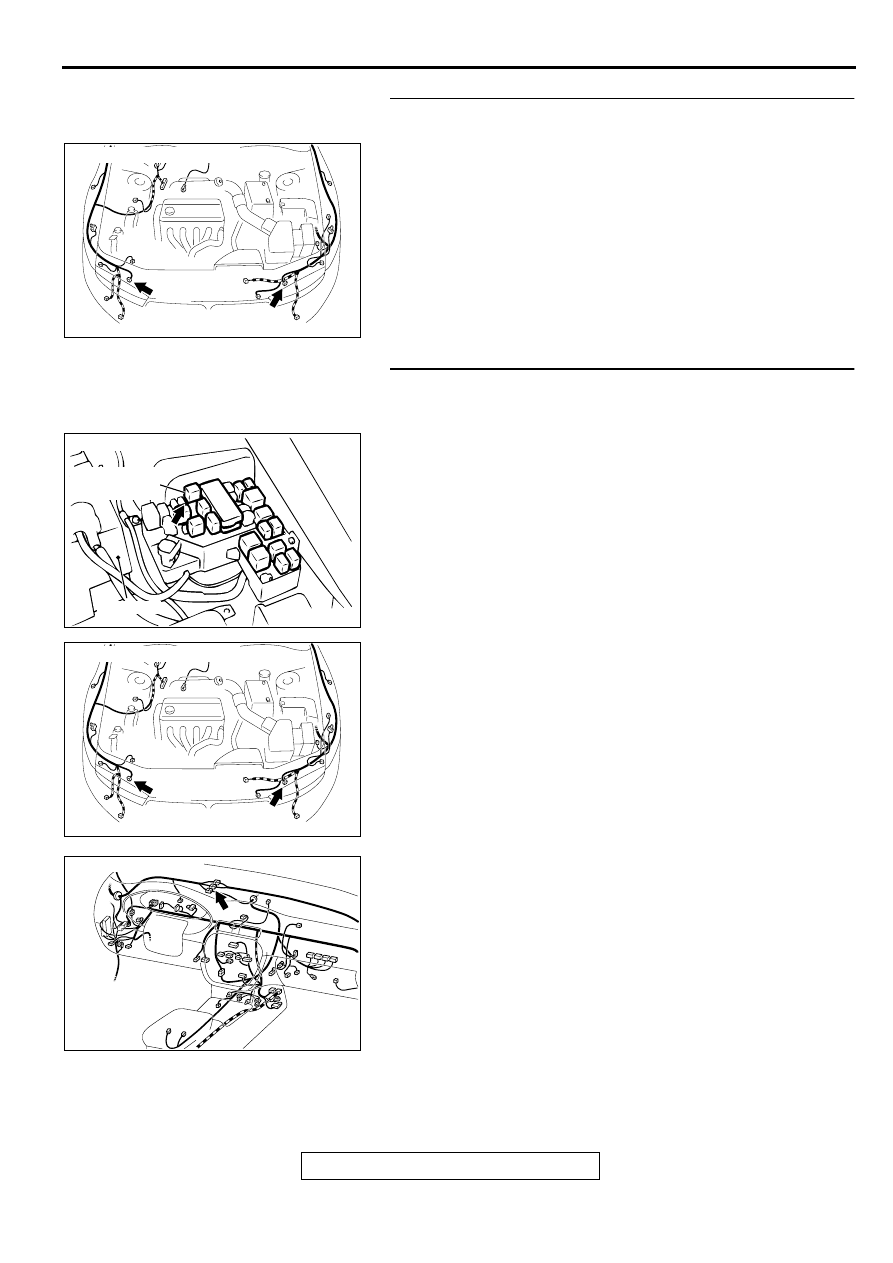

STEP 10. Check headlight connectors A-27 and A-32 for
damage.
Q: Are headlight connectors A-27 and A-32 in good

condition?
YES : Go to Step 11.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

  . The headlights (low-

beam) should illuminate normally.

STEP 11. Check the harness wires between headlight relay
(low) connector A-08X and headlight connectors A-27 and
A-32.
NOTE: After checking intermediate connector C-05, check the
wires. If intermediate connector C-05 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

  .

Q: Are the harness wires between headlight relay (low)

connector A-08X and headlight connectors A-27 and A-
32 in good condition?
YES : Replace the front-ECU. The headlights (low-beam)

should illuminate normally.

NO :  Repair them. The headlights (low-beam) should

illuminate normally.

AC003129 AD

CONNECTORS: A-27, A-32

A-27

A-32

AC003128 AH

CONNECTOR: A-08X

HEADLIGHT
RELAY(LOW)

BATTERY

AC003129 AD

CONNECTORS: A-27, A-32

A-27

A-32

AC003089 AC

CONNECTOR: C-05
