STEP 15. Check that the horn is installed properly.

NOTE: The horn is grounded to the body through the
installation bolts.

Q: Is the horn installation in good condition?

YES : Replace the ETACS-ECU. The answerback function

should work normally.

NO :  Repair it. The answerback function should work

normally.

Inspection Procedure E-3: Keyless entry system: Encrypted code cannot be registe

TECHNICAL DESCRIPTION (COMMENT)
The ETACS-ECU activates the encrypted code
register mode according to the following switch
signals:

•

Key reminder switch

•

Hazard warning light switch

If the encrypted code register mode is not set, the
relevant input signal circuit or the ETACS-ECU may
be defective.

If a transmitter can not be registered although the
encrypted code register mode is set, the transmitter
or the ETACS-ECU may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of the key reminder switch

•

Malfunction of the hazard warning light switch

•

Malfunction of the transmitter

•

Malfunction of the ETACS-ECU

•

Damaged harness wires or connectors

DIAGNOSIS

Required Special Tools:

•

MB991502: Scan Tool (MUT-II)

•

MB991529: Diagnostic Trouble Code Check Harness

STEP 1. Check the trouble symptom.

Q: Is the encrypted code register mode set?

YES : Go to Step 4.
NO :  Go to Step 2 <when using scan tool MB991502> or 3

<when using a volt meter>.

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-80

STEP 2. Check the input signal (by using scan tool
MB991502).
Check the input signals from the following switches:

•

Key reminder switch

•

Hazard warning light switch

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.

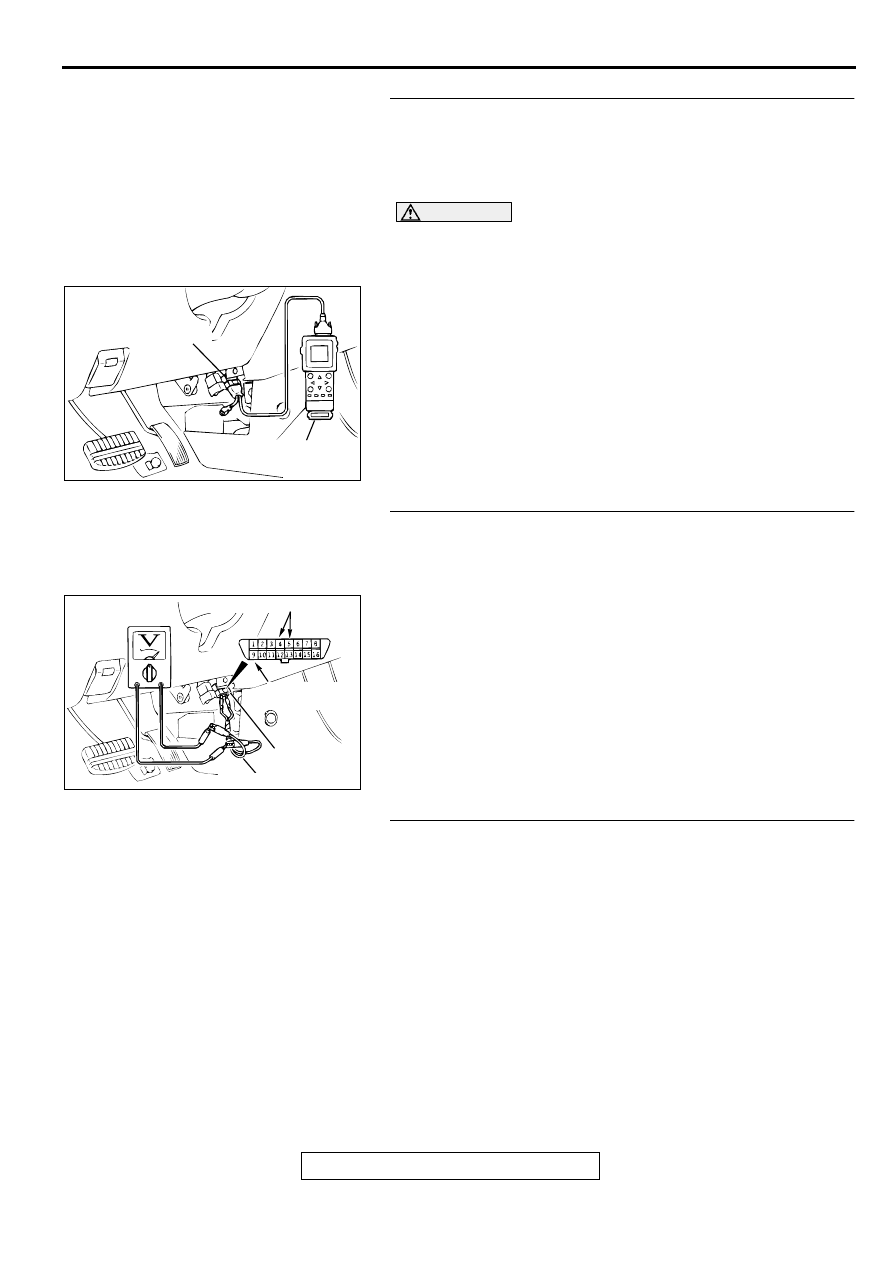

(1)Connect scan tool MB991502 to the data link connector.
(2)Check that the tone alarm of scan tool MB991502 sounds

when the input signal enters.

Q: Does the tone alarm of scan tool MB991502 sound when

the input signal enters?
YES : Replace the ETACS-ECU. Check that the transmitter

can be registered.

NO :  Check the relevant input circuit. Refer to

P.54B-9

.

STEP 3. Check the input signal (by using a voltmeter).
Check the input signals from the following switches:

•

Key reminder switch

•

Hazard warning light switch

(1)Use special tool MB991529 to connect a voltmeter between

ground terminal 4 or 5 and ETACS-ECU terminal 9 of the
data link connector.

(2)Check that the voltmeter indicator deflects once when the

input signal enters.

Q: Does the voltmeter indicator deflect?

YES : Replace the ETACS-ECU. Check that the transmitter

can be registered.

NO :  Check the relevant input circuit. Refer to

P.54B-9

.

STEP 4. Check the transmitter.

Q: Can the encrypted code be registered when the

transmitter battery has been renewed?
YES : There is no action to be taken.
NO :  Replace the transmitter. If the transmitter can not be

registered even if the transmitter has been replaced,
replace the ETACS-ECU. Check that the transmitter
can be registered.

AC003081 AB

16 PIN

MB991502

AC003083

16 PIN

AB

ETACS-ECU
TERMINAL

GROUNDED TERMINAL

MB991529

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-81

Inspection Procedure F-1: Windshield wiper and washer: Windshield wiper does not operate.

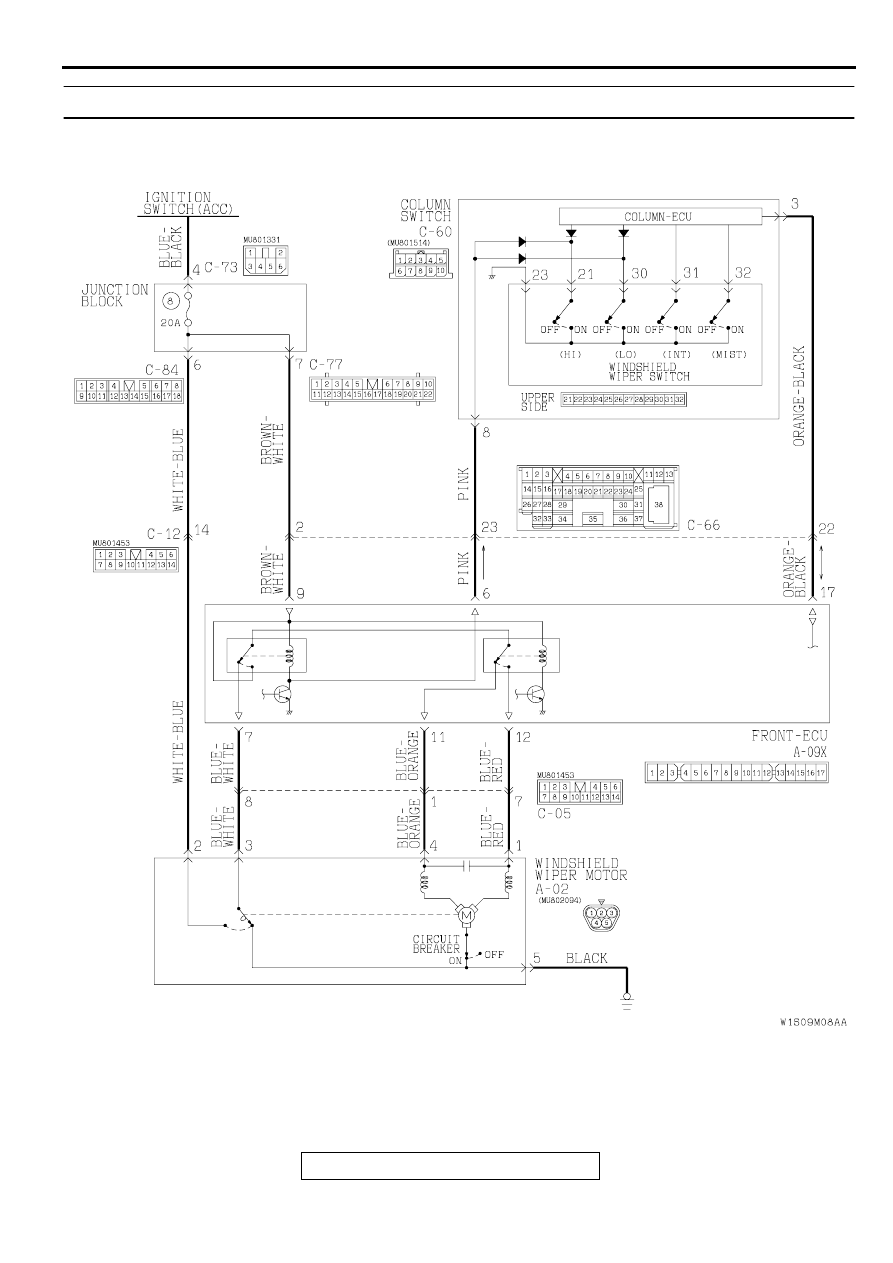

Windshield Wiper Motor Driver Circuit

AC004370

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-82

CIRCUIT OPERATION

•

A signal from the windshield wiper switch is sent
through the column-ECU inside the column
switch to the front-ECU. The signal turns on the
relay inside the front-ECU to operate the wiper
motor.

•

If the SWS communication line is defective,
another signal line (wiper back-up circuit) will be
active. In that case, the windshield wiper will
operate at low-speed when the windshield wiper
switch is in the "LO" or "HIGH" position.

TECHNICAL DESCRIPTION (COMMENT)
If the windshield wiper does not work at all, the wiper

motor, column switch (windshield wiper and washer
switch) or the front-ECU may be defective.

AC03164 AB

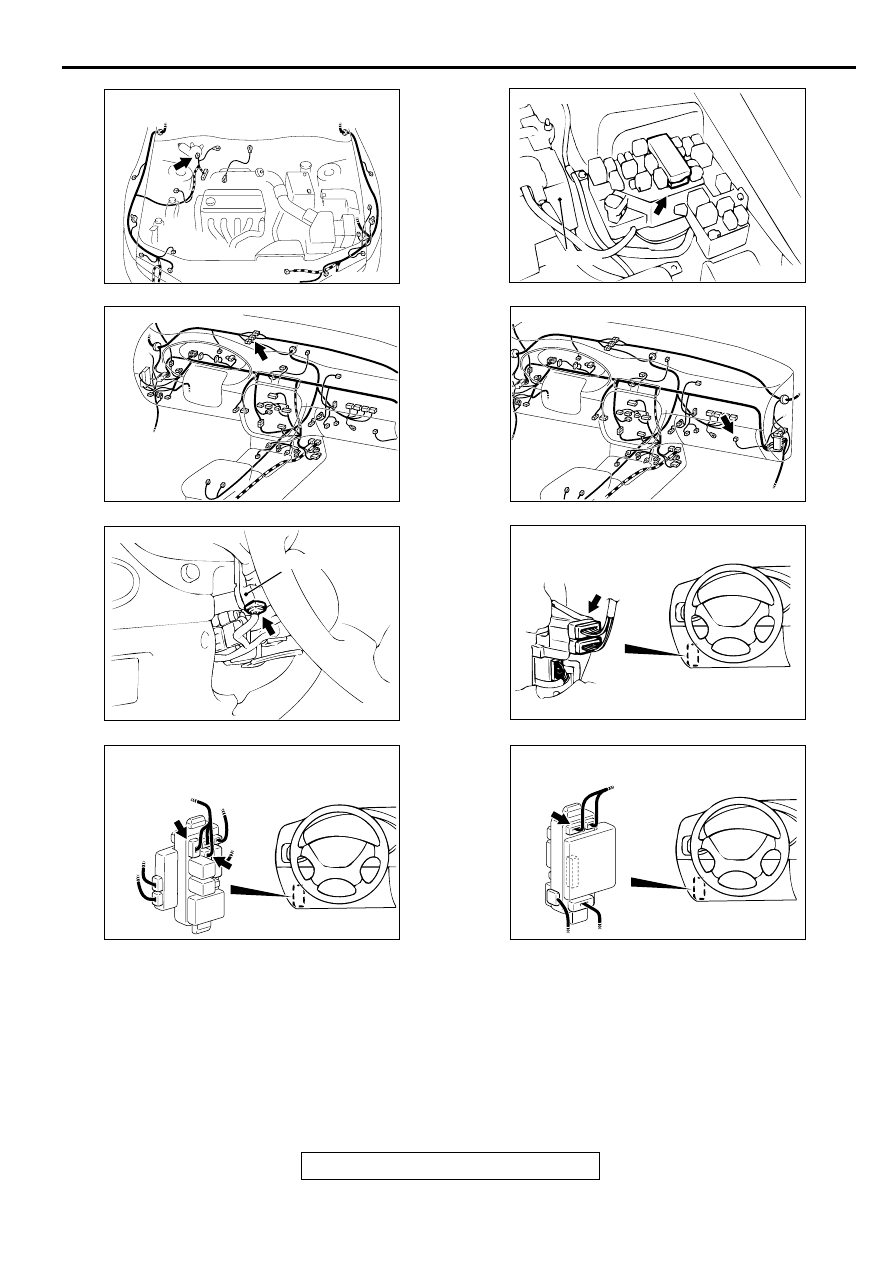

CONNECTOR: A-02

ACX02500 AD

BATTERY

CONNECTOR: A-09X

AC003089 AC

CONNECTOR: C-05

AC003131 AB

CONNECTOR: C-12

AC003078 AB

CONNECTOR: C-60

COLUMN SWITCH

AC003079 AB

CONNECTOR
BLOCK (LH)

CONNECTOR: C-66

AC003082AK

CONNECTORS: C-73, C-77

C-73

JUNCTION BLOCK
(FRONT VIEW)

C-77

AC003080 AB

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-84
