RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-153

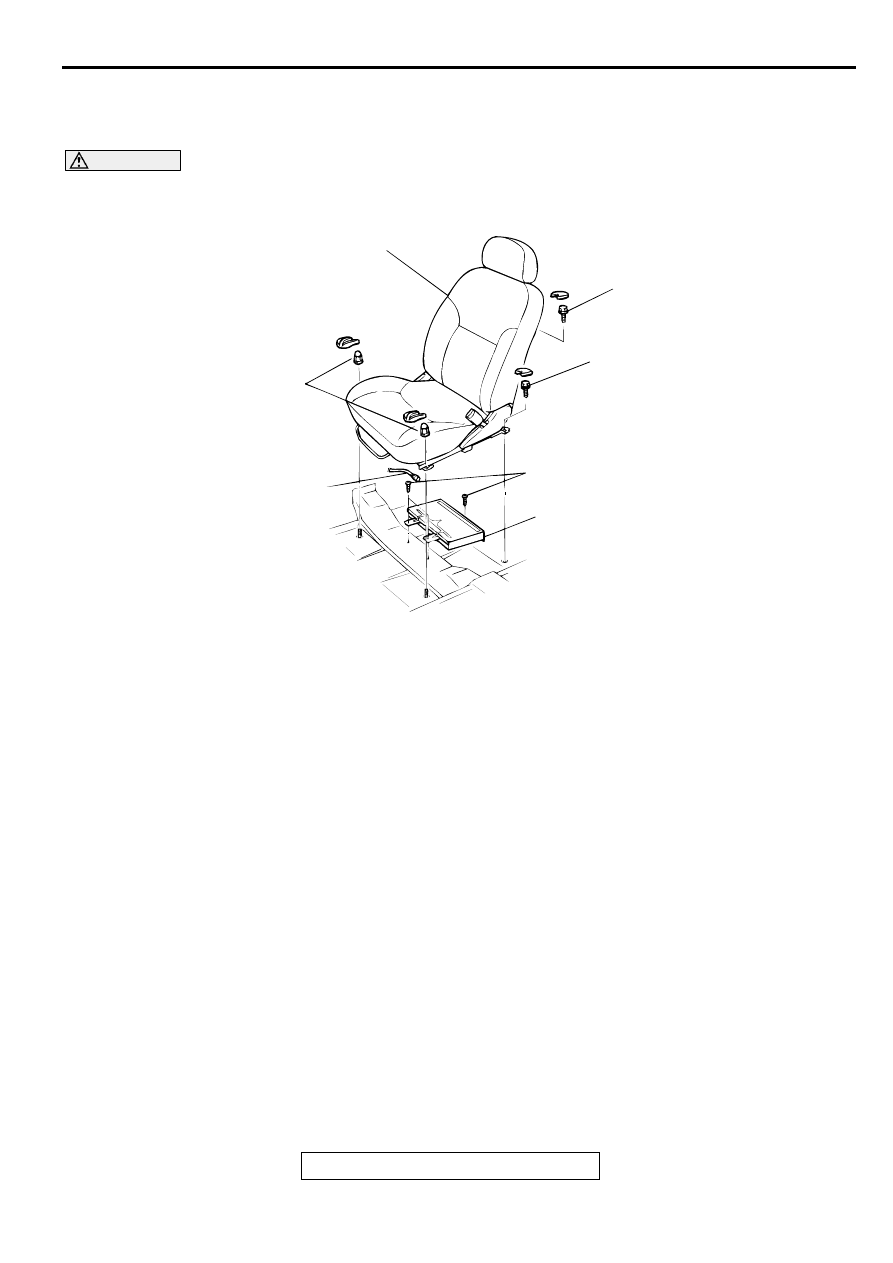

AMPLIFIER

REMOVAL AND INSTALLATION

M1544004100091

WARNING

Before removal of the seat equipped with the side air bag module, refer to GROUP 52B, SRS

Service Precautions

P.52B-15

.

NOTE: Install each seat assembly mounting bolt in
every installation location, then tighten to the
specified torque.

AC002927

44 N·m
33 ft-lb

44 N·m
33 ft-lb

29 N·m
21 ft-lb

1

3

2

1.5 N·m
13 in-lb

AB

REMOVAL STEPS

1. FRONT SEAT ASSEMBLY (RH)
2. DIN CABLE
3. AMPLIFIER

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-154

ANTENNA

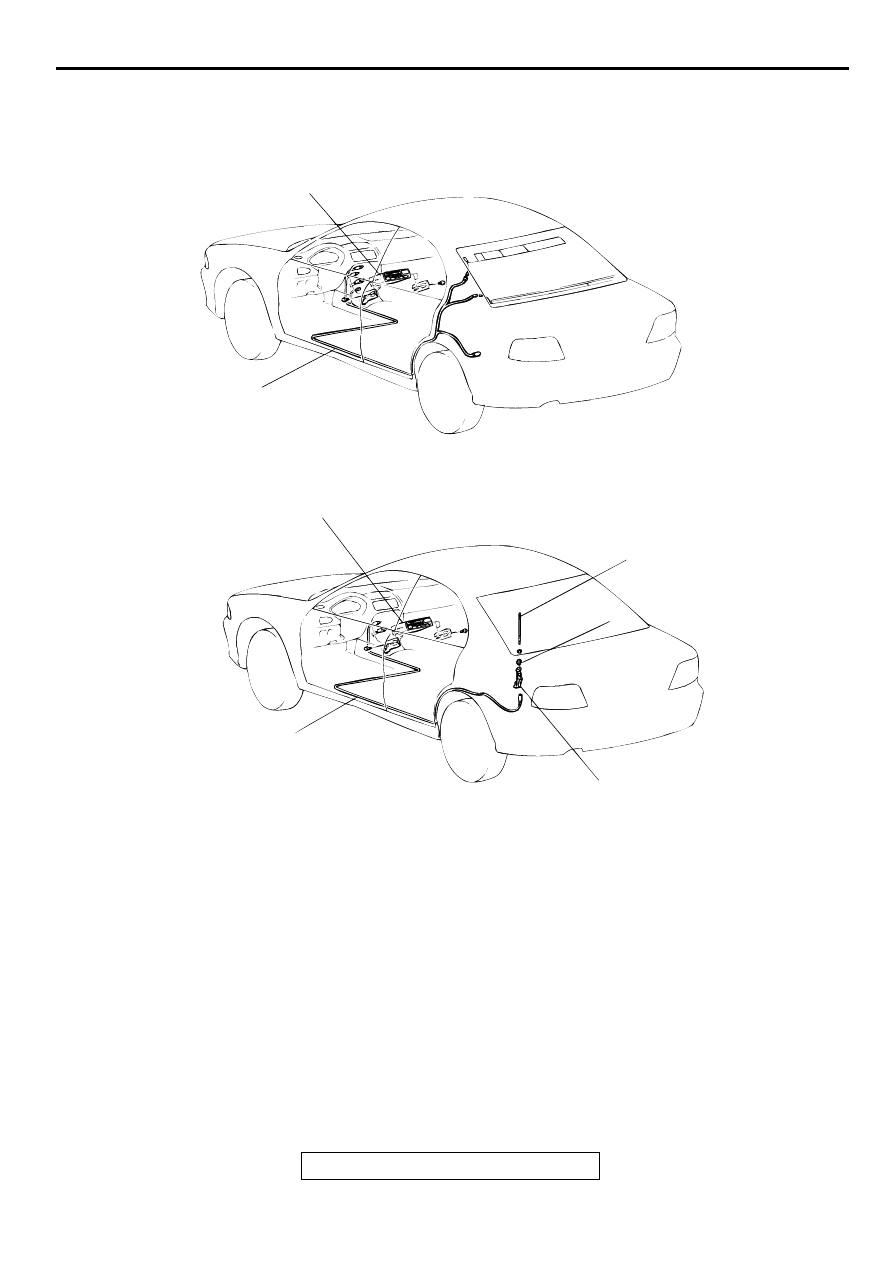

ANTENNA REMOVAL AND INSTALLATION

M1544002900091

AC002928

1

5

4

3

2

1

2

AB

<MAST ANTENNA>

<GLASS ANTENNA>

ANTENNA FEEDER CABLE
REMOVAL STEPS

1.

RADIO AND TAPE PLAYER

TRUNK TRIM ASSEMBLY (REFER
TO GROUP 52A, TRIMS

P.52A-

12

.)

FRONT SEAT (REFER TO GROUP
52A, FRONT SEAT

P.52A-15

.)

REAR SEAT (REFER TO GROUP
52A, REAR SEAT

P.52A-20

.)

FLOOR CONSOLE (REFER TO
GROUP 52A, FLOOR CONSOLE

P.52A-11

.)

2.

ANTENNA FEEDER CABLE

MAST ANTENNA REMOVAL
STEP

3

ANTENNA MAST

TRUNK TRIM ASSEMBLY (REFER
TO GROUP 52A, TRIMS

P.52A-

12

.)

4.

MOUNTING NUT

5.

ANTENNA BASE

REAR WINDOW DEFOGGER

TSB Revision

CHASSIS ELECTRICAL

54A-155

R EA R  W IN D O W  D EFO G G ER

ON-VEHICLE SERVICE

PRINTED-HEATER LINES CHECK

M1543001800098

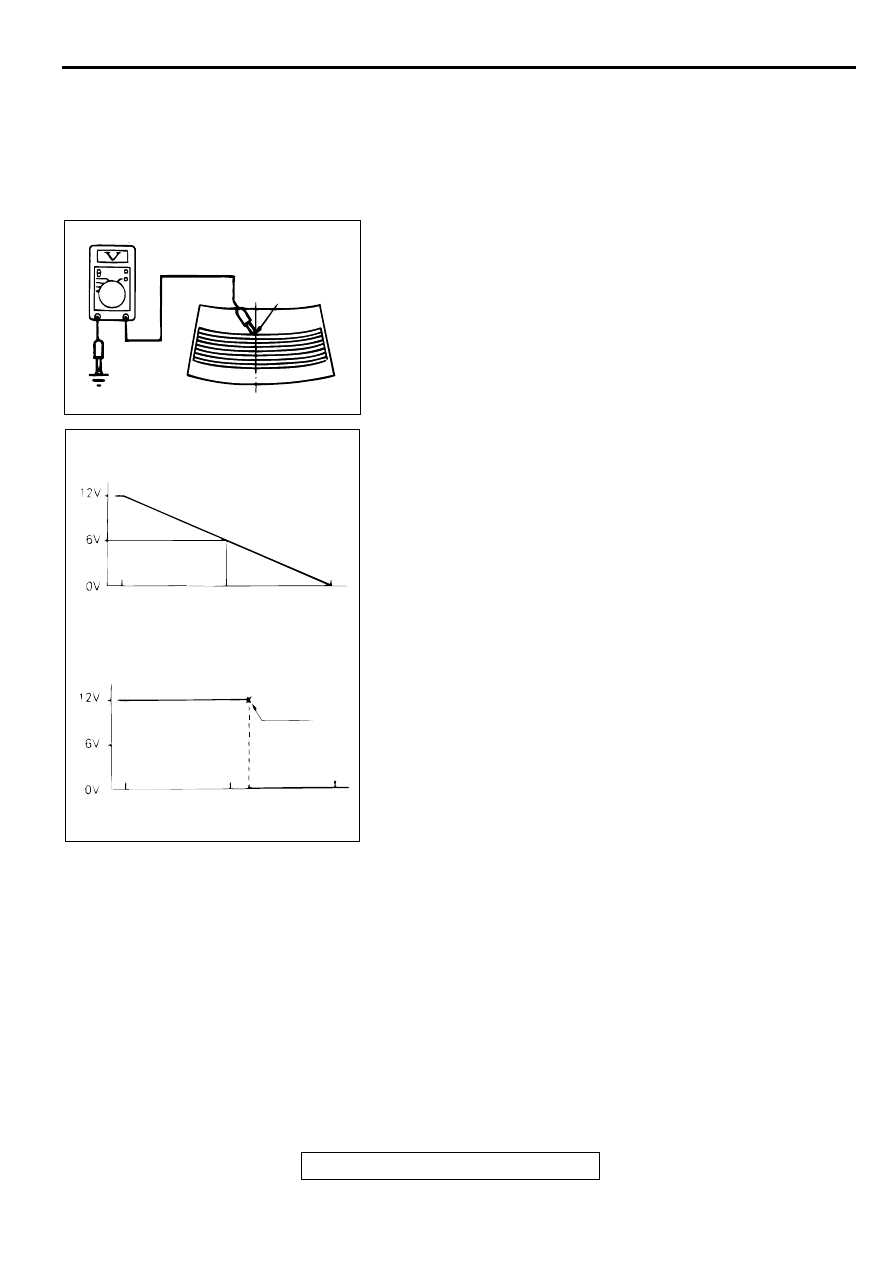

1. Run engine at 2,000 r/min. Check heater element with

battery at full.

2. Turn "ON "rear window defogger switch. Measure heater

element voltage with circuit tester at rear window glass
centre A. Condition is good if it indicates about 6 V.

3. If 12 V is indicated at A, there is a break in the negative

terminals from A. Move test bar slowly to negative terminal
to detect where voltage changes suddenly (0V).

4. If 0 V is indicated at A, there is a break in the positive

terminals from A. Defect where the voltage changes
suddenly (12 V) in the same method described above.

REAR WINDOW DEFOGGER SWITCH

REMOVAL AND INSTALLATION

M1543006200109

Refer to GROUP 55, Heater Control Assembly and
Blower Switch Assembly

P.55-26

.

REAR WINDOW DEFOGGER SWITCH INSPECTION

DEFOGGER SWITCH CONTINUITY CHECK

M1543006700029

Check continuity while battery voltage is applied between
terminal 3 and 10

AC002357AC

A

ACX00813

NORMAL CHARACTERSTIC CURVE

ABNORMAL CHARACTERSTIC CURVE

VOLTAGE

A (CENTER POINT)

APPROXIMATELY
                         6 V

NEGATIVE
TERMINAL

PRINTED
HEATER
LINE

POSITIVE
TERMINAL

NEGATIVE
TERMINAL

PRINTED
HEATER
LINE

POSITIVE
TERMINAL

OPENCIRCUIT
POINT

VOLTAGE

AC

TSB Revision

CHASSIS ELECTRICAL

THEFT ALARM

54A-156

NOTE: After the defogger switch is turned on, there should be
continuity between terminals 3 and 12 for approximately 9 to 13
minutes. Then the defogger switch should be turned off.

REAR WINDOW DEFOGGER RELAY CONTINUITY
CHECK

M1543006800082

TH EFT A LA R M

THEFT-ALARM SYSTEM DIAGNOSIS

INTRODUCTION TO THEFT-ALARM SYSTEM DIAGNOSIS

M1547002200024

The theft-alarm system is controlled by the Simplified
wiring system (SWS). For troubleshooting, refer to
GROUP 54B, SWS Diagnosis

P.54B-9

.

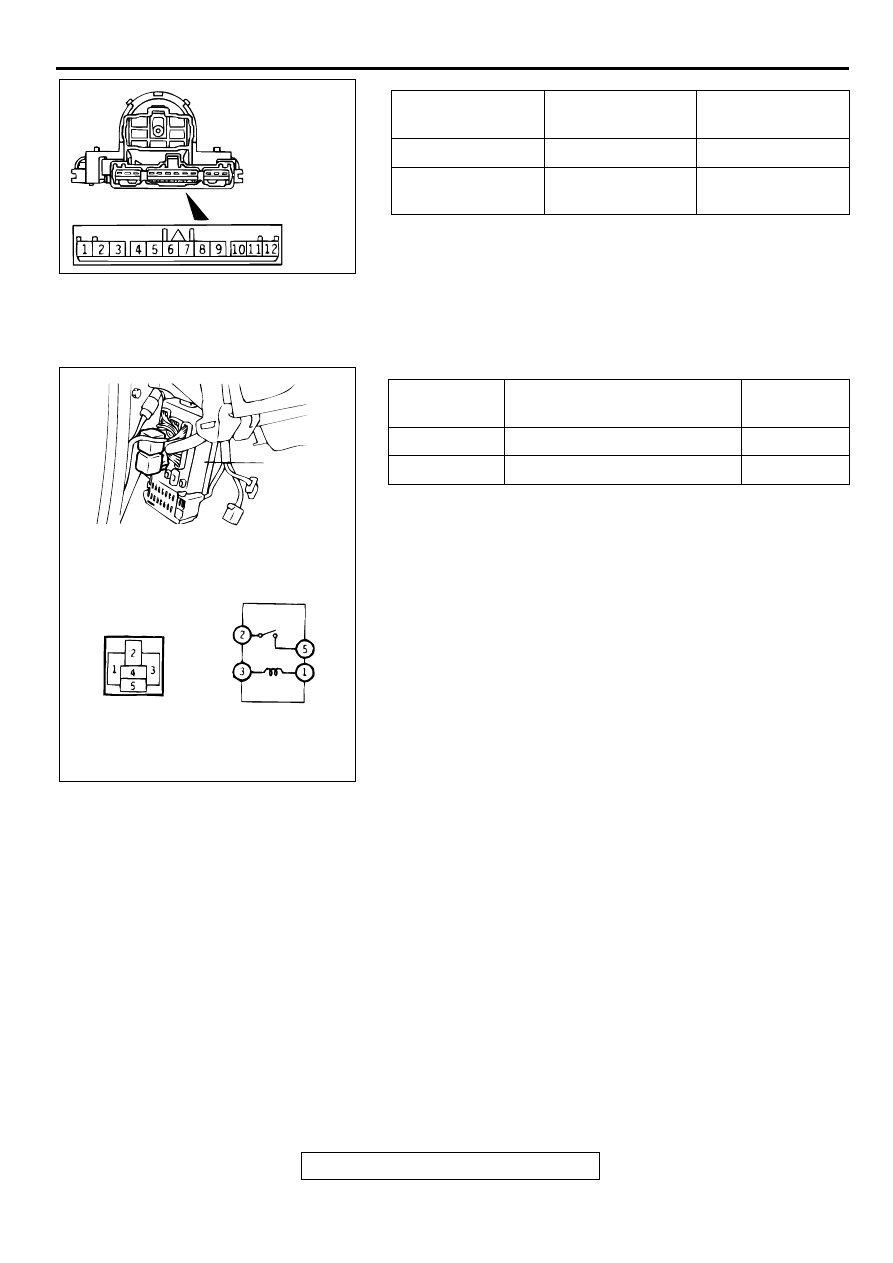

SWITCH
POSITION

TESTER
CONDITION

SPECIFIED
CONDITION

OFF

 11

Continuity

ON

 11

 12

Continuity

AC002929AB

BATTERY
VOLTAGE

TERMINAL NO. TO BE
CONNECTED TO BATTERY

SPECIFIED
CONDITION

Supplied

1-3

2-5

Not supplied

-

1-3

AC002930 AB

JUNCTION
BLOCK

REAR WINDOW
DEFOGGER RELAY
