RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-141

Inspection Procedure 20: Cassette tape can not be inserted.

DIAGNOSIS

STEP 1. Check that there are foreign objects
inside the cassette player.

NOTE: Attempting to eliminate a foreign object (e.g.,
a coin or clip, etc.) in the cassette player may
damage the mechanism. The player should be taken
to a service dealer for repair.

Q: Are there any foreign objects inside the cassette

player?
YES :

remove the object(s). A cassette tape

should be inserted normally.

NO :

Go to Step 2 .

STEP 2. Check that the cassette player works
when another tape is inserted.

NOTE: Check that the tape label is not loose, that
the tape case is not deformed and that the tape is
tightly wound. Also, tape with a length of C-120 or
greater can often get caught in the mechanism and
should not be used.

Q:  Does the cassette player work if another tape is

inserted?
YES :

The cassette tape used is defective. A

cassette tape should be inserted normally.

NO :

Repair or replace the cassette player. A
cassette tape should be inserted normally.

Inspection Procedure 21: Sound quality is poor, or sound is weak.

DIAGNOSIS

STEP 1. Check that the tape player works
normally if the tape is changed.

NOTE: Check that the tape label is not loose, that
the tape case is not deformed and that the tape is
tightly wound. Also, tapes with a length of C-120 or
greater can often get caught in the mechanism and
should not be used.

Q: Does the tape player work normally if the tape is

changed?
YES :

The tape used is defective.

NO :

Go to Step 2 .

STEP 2. Check that the player play OK if the tape
player head is cleaned.

Q: Does the player play OK if the tape player head is

cleaned?
YES :

The sound quality should return to normal.

NO :

Go to Step 3 .

STEP 3. Check that proper operation is obtained
when the tape player is replaced.

Q: Is proper operation obtained when the tape player

is replaced?
YES :

Repair or replace the tape player. The

sound quality should return to normal.

NO :

Repair or replace the speakers. The sound
quality should return to normal.

Inspection Procedure 22: Cassette tape can not be ejected.

DIAGNOSIS
The problems covered here are all the result of the use of a bad
tape (deformed or not properly tightened) or of a malfunction of
the cassette player itself. Malfunctions involving the tape
becoming caught in the mechanism and ruining the case are
also possible, and attempting to force the tape out of the player
can cause damage to the mechanism. The player should be
taken to a service dealer for repair.

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-142

Inspection Procedure 23: Uneven revolution. tape speed is fast or slow.

DIAGNOSIS

STEP 1. Check that the tape player work normally when the
tape is changed.

NOTE: Check that the tape label is not loose, that the tape
case is not deformed and that the tape is tightly wound. Also,
tape with a length of C-120 or greater can often get caught in
the mechanism and should not be used.

Q: Does the player work normally if the tape is changed?

YES : The tape used is defective. The cassette tape speed

should be stable.

NO :  Go to Step 2.

STEP 2. Check that there are foreign objects inside the
tape player.

NOTE: Attempting to eliminate a foreign object (e.g., a coin or
clip, etc.) out of the cassette player may damage the
mechanism. The player should be taken to a service dealer for
repair.

Q:  Are there any foreign objects inside the cassette

player?
YES : The cassette tape speed should be stable.
NO :  Go to Step 3 .

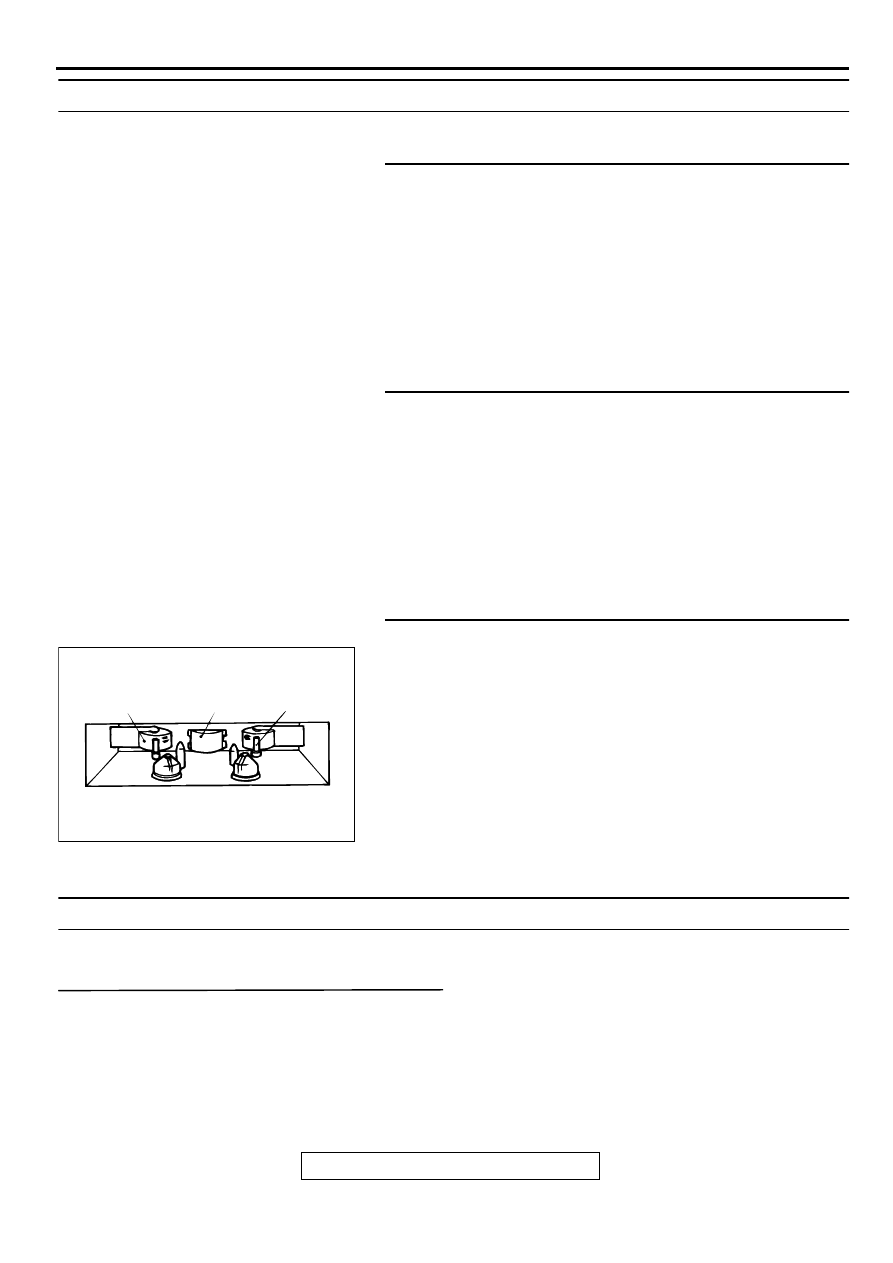

STEP 3. Check that the head or capstan roller is dirty.
Q: Is the head or capstan roller dirty?

YES : Clean the head or capstan roller. The cassette tape

speed should be stable.

NO :  Repair or replace the tape player. The cassette tape

speed should be stable.

Inspection Procedure 24: Automatic search does not work.

DIAGNOSIS

STEP 1. Check that the "APS" (automatic search)
button can be depressed properly.

NOTE: When the time between songs on a tape is
less than three seconds, or when there is a three
second period in the middle of a song in which the
volume level is extremely low, the automatic search

function may not work properly.

Q: Can the "APS" (automatic search) button be

depressed properly?
YES :

Go to Step 2 .

NO :

The button is operated improperly. Replace
or repair tape player. Check that the
automatic search function operates
normally.

AC001351

PINCH
ROLLER

HEAD

CAPSTAN
ROLLER

AB

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-143

STEP 2. Check that the tape player works when
the tape is changed.

NOTE: Ensure that the tape label is not loose, that
the tape itself is not deformed and that the tape is
tightly wound. Also, tapes of C-120 or greater length
often get caught in the mechanism and should not be
used.

Q: Does the tape player work if the tape is changed?

YES :

The tape used is defective.

NO :

Repair or replace the tape player. Check
that the automatic search function operates
normally.

Inspection Procedure 25: Malfunction of the auto reverse.

DIAGNOSIS

STEP 1. Check that the tape player works
normally when the tape is changed.

NOTE: Ensure that the tape label is not loose, that
the tape itself is not deformed and that the tape is
tightly wound. Also, tape of C-120 or greater length
often get caught in the mechanism and should not be
used.

Q: Does the tape player work normally if the tape is

changed?
YES :

The tape used is defective. The auto

reverse function should operate normally.

NO :

Go to Step 2.

STEP 2. Check that the problem only occurs
while the vehicle is being driven.

Q: Does the problem only occur while the vehicle is

being driven?
YES :

Go to Step 3.

NO :

Repair or replace the tape player. The auto
reverse function should operate normally.

STEP 3. Check that the tape player is properly
installed to the vehicle.

Q: Is the tape player properly installed to the vehicle?

YES :

Repair or replace the tape player. The auto

reverse function should operate normally.

NO :

Repair the installation condition. The auto
reverse function should operate normally.

Inspection Procedure 26: Tape gets caught in mechanism.

NOTE: When the tape is caught in the mechanism,
the tape case may not eject. When this occurs, do
not try to force the tape out as this may damage the
tape player mechanism. Take the cassette to a
service dealer for repair.

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-144

DIAGNOSIS

STEP 1. Check that the tape player works
normally if the tape is changed.

NOTE: Check that the tape label is not loose, that
the tape itself is not deformed and that the tape is
tightly wound. Also, tape with a length of C-120 or
greater can often get caught in the mechanism and
should not be used.

Q: Does the player work normally if the tape is

changed?
YES :

The tape used is defective. The tape player

should operate normally.

NO :

Repair or replace the tape player. The tape
player should operate normally.

Inspection Procedure 27: CD can not be inserted.

DIAGNOSIS

STEP 1. Check that the shutter opens when a CD
is inserted.

NOTE: If a CD is already loaded, does the shutter
not open to allow insertion when another CD is
inserted?

Q: Does the shutter open when a CD is inserted?

YES :

Go to Step 2.

NO :

Take out the CD. Check that a CD can be
inserted.

STEP 2. Check that the CD is ejected from
approximately 15 mm (0.6 inch) inside the
insertion panel even though it can be inserted.

NOTE: If the key switch is not at "ACC" or "ON," the
CD stops at depth of 15 mm(0.6 inch) below the
panel surface even when it is inserted, and it will be
rejected when pushed farther?

Q: Is the CD ejected from approximately 15 mm (0.6

inch) inside the insertion panel even though it can
be inserted?
YES :

Go to Step 3.

NO :

Check that a CD can be inserted.

STEP 3. Check that "E" (error) is displayed even
though the CD is inserted completely.

NOTE: Even though the CD is loaded, "E" (error) is
sometimes displayed with the CD rejected because
of vibration/shock or dew on the CD face or optical
lens.

Q: Though the CD is inserted completely, is "E" (error)

displayed and the CD ejected?
YES :

Go to Step 4.

NO :

Check that a CD can be inserted.

STEP 4A. Check the CD.

Q: Is the labeled side faced downward?

YES :

Insert the CD correctly.

NO :

Replace the CD. Check that a CD can be
inserted.

STEP 4B. Check the CD.

Q: Is the recorded face of the CD dirty?

YES :

Replace the CD. Check that a CD can be

inserted.

STEP 4C. Check the CD.

Q: Is there dew on the recorded face of the CD?

YES :

Remove the dew.

NO :

Replace the CD. Check that a CD can be
inserted.
