AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

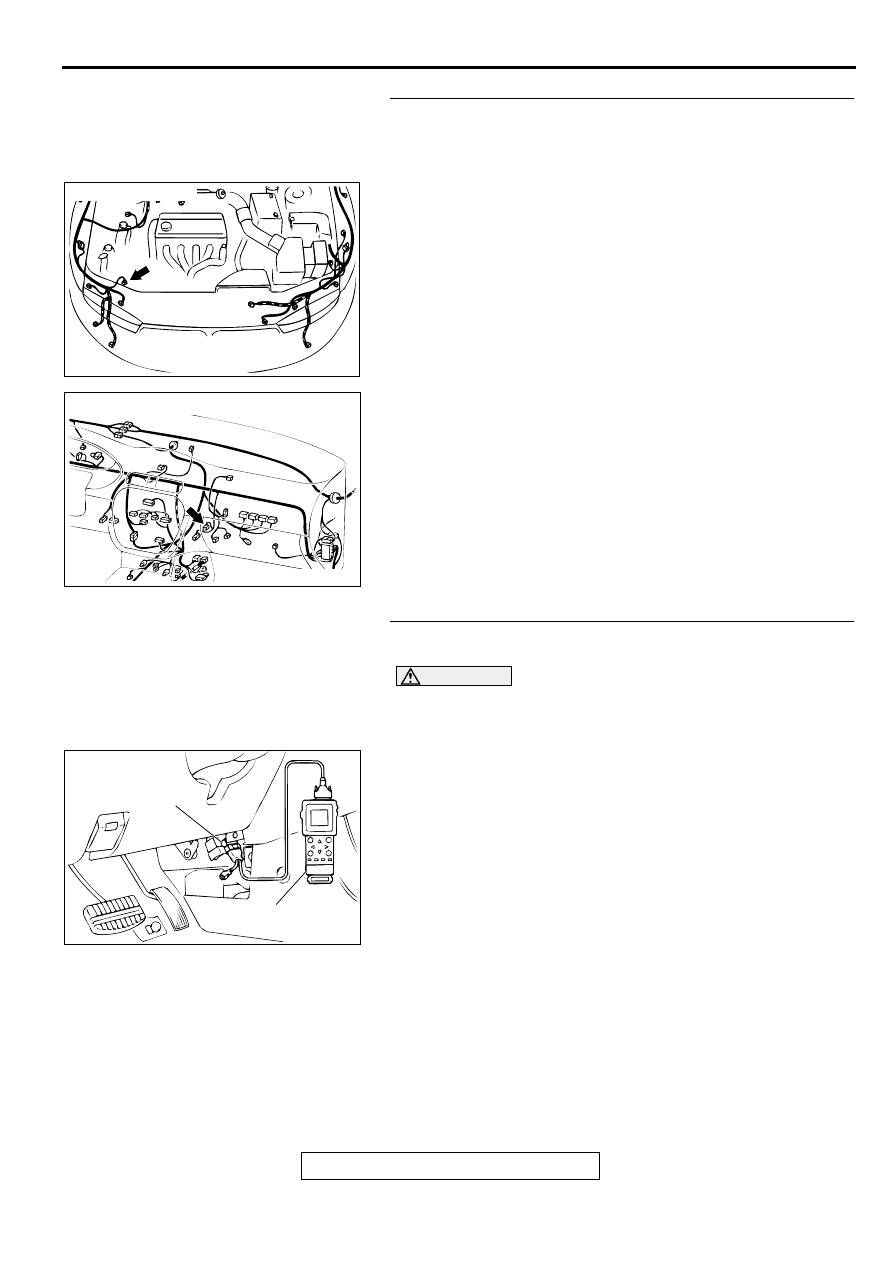

23A-251

STEP 6. Check harness for short circuit to ground between
dual pressure switch connector A-34 terminal 1 and
automatic compressor controller connector C-15 terminal
4.
Q: Is the harness wire in good condition?

YES : Go to Step 7.
NO :  Repair it.

STEP 7. Using scan tool MB991502, check data list item 65:
Dual Pressure Switch.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to data reading mode for item65:

Dual Pressure Switch.

•

When the A/C is in operation, the scan tool display
should be "ON."

•

When the A/C is not in operation, the scan tool display
should be "OFF."

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the switch operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-8

.

NO :  Check the air conditioning system. Refer to GROUP

55A, Troubleshooting Strategy

P.55-5

.

AC004375AB

CONNECTOR: A-34

AC004376

CONNECTOR: C-15

AC

AC003081AC

MB991502

DATA LINK
CONNECTOR

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-252

STEP 8. Check connectors C-15 at automatic compressor
controller and C-12 at intermediate connector for damage.
Q: Are the connectors in good condition?

YES : Repair it because of harness open circuit between

automatic compressor controller connector
C-15 terminal 4 and dual pressure switch connector
A-34 terminal 1.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 9. Check the switch output voltage at PCM
connector C-41 by backprobing.
(1) Do not disconnect connector C-41.
(2) Start the engine and run at idle.
(3) Operate the A/C.

(4) Measure the voltage between terminal 83 and ground by

backprobing.

•

When the A/C is in operation, the voltage should be
battery positive voltage.

•

When the A/C is not in operation, the voltage should be
0.5 volt or less.

(5) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 14.
NO :  Go to Step 10.

AC004376

CONNECTOR: C-12, C-15

AB

C-12

C-15

AC004197

PCM

AC

CONNECTOR: C-41

AC002096

C-41 CONNECTOR
HARNESS SIDE VIEW

AD

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

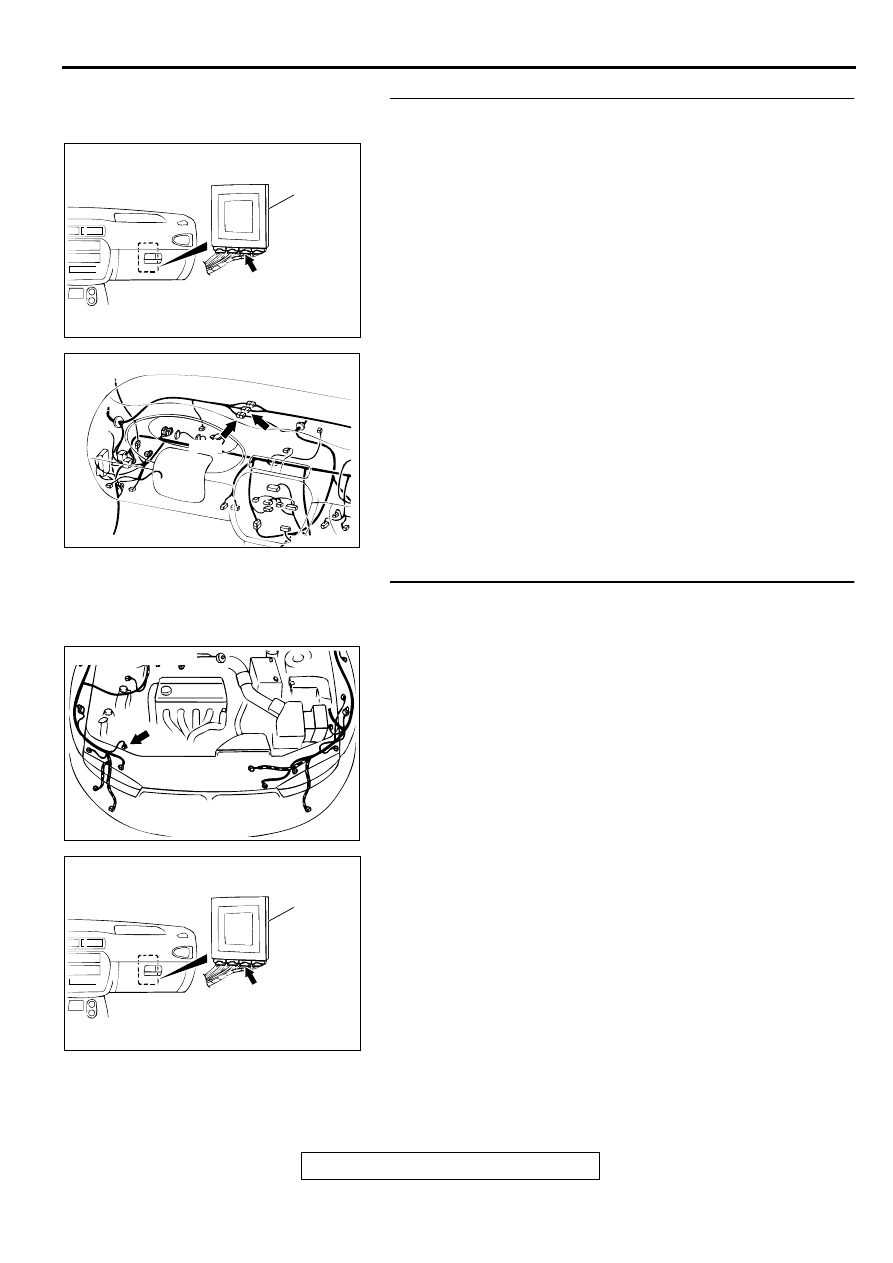

23A-253

STEP 10. Check connectors C-41 at PCM and C-04, C-05 at
intermediate connector for damage.
Q: Are the connectors in good condition?

YES : Go to Step 11.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 11. Check harness for short circuit to ground or
open circuit between dual pressure switch connector A-34
terminal 2 and PCM connector C-41 terminal 83.
Q: Is the harness wire in good condition?

YES : Go to Step 12.
NO :  Repair it.

AC004197

PCM

AC

CONNECTOR: C-41

AC004287

CONNECTOR: C-04, C-05

AG

C-04

C-05

AC004375AB

CONNECTOR: A-34

AC004197

PCM

AC

CONNECTOR: C-41

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

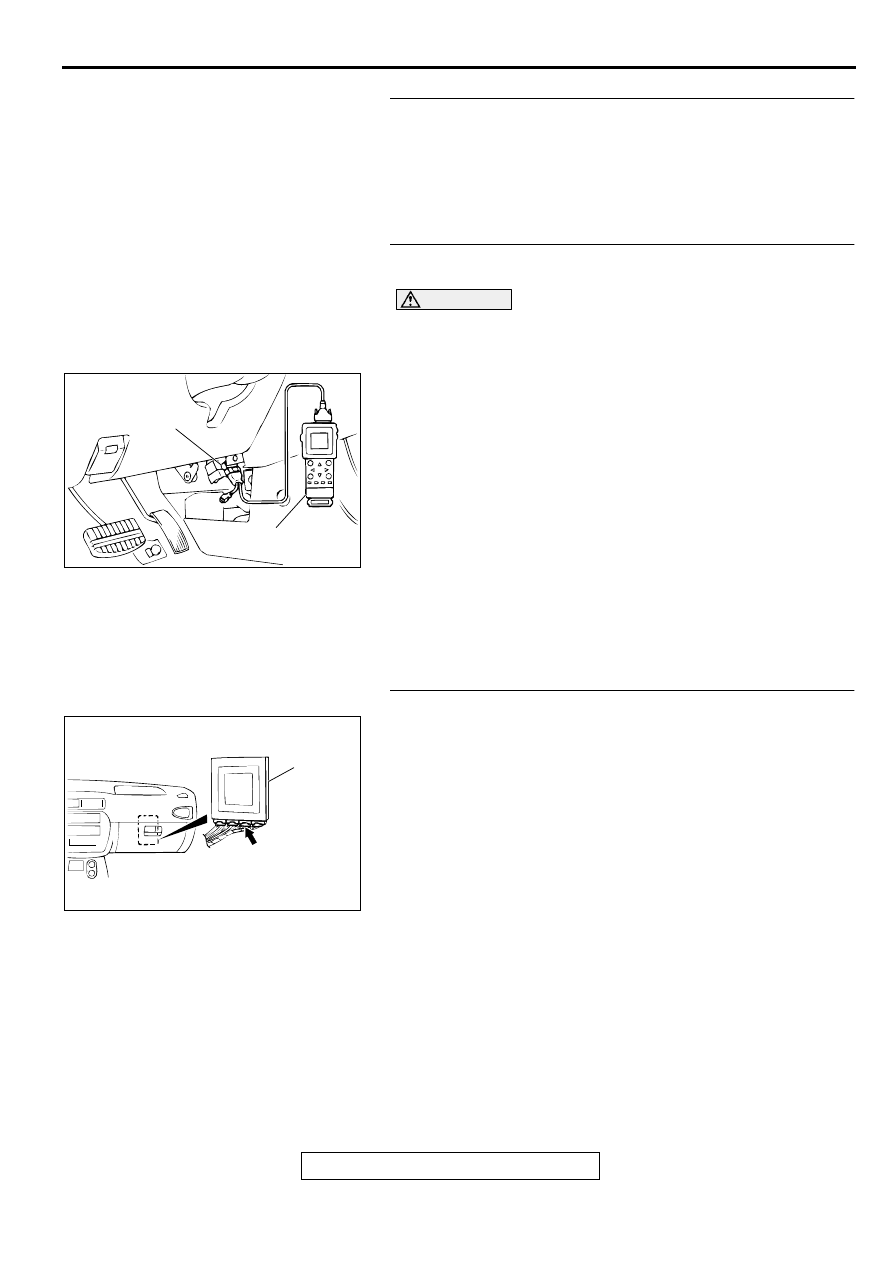

23A-254

STEP 12. Check the dual pressure switch.
Refer to GROUP 55A, Dual Pressure Switch Check

P.55-21

.

Q: Is the switch operating properly?

YES : Go to Step 13.
NO :  Replace the dual pressure switch. Refer to GROUP

55A, Refrigerant Line

P.55-41

.

STEP 13. Using scan tool MB991502, check data list item
65: Dual Pressure Switch.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to data reading mode for item65:

Dual Pressure Switch.

•

When the A/C is in operation, the scan tool display
should be "ON."

•

When the A/C is not in operation, the scan tool display
should be "OFF."

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the switch operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-8

.

NO :  Replace the PCM.

STEP 14. Check connector C-41 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 13.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC003081AC

MB991502

DATA LINK
CONNECTOR

AC004197

PCM

AC

CONNECTOR: C-41
