AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-131

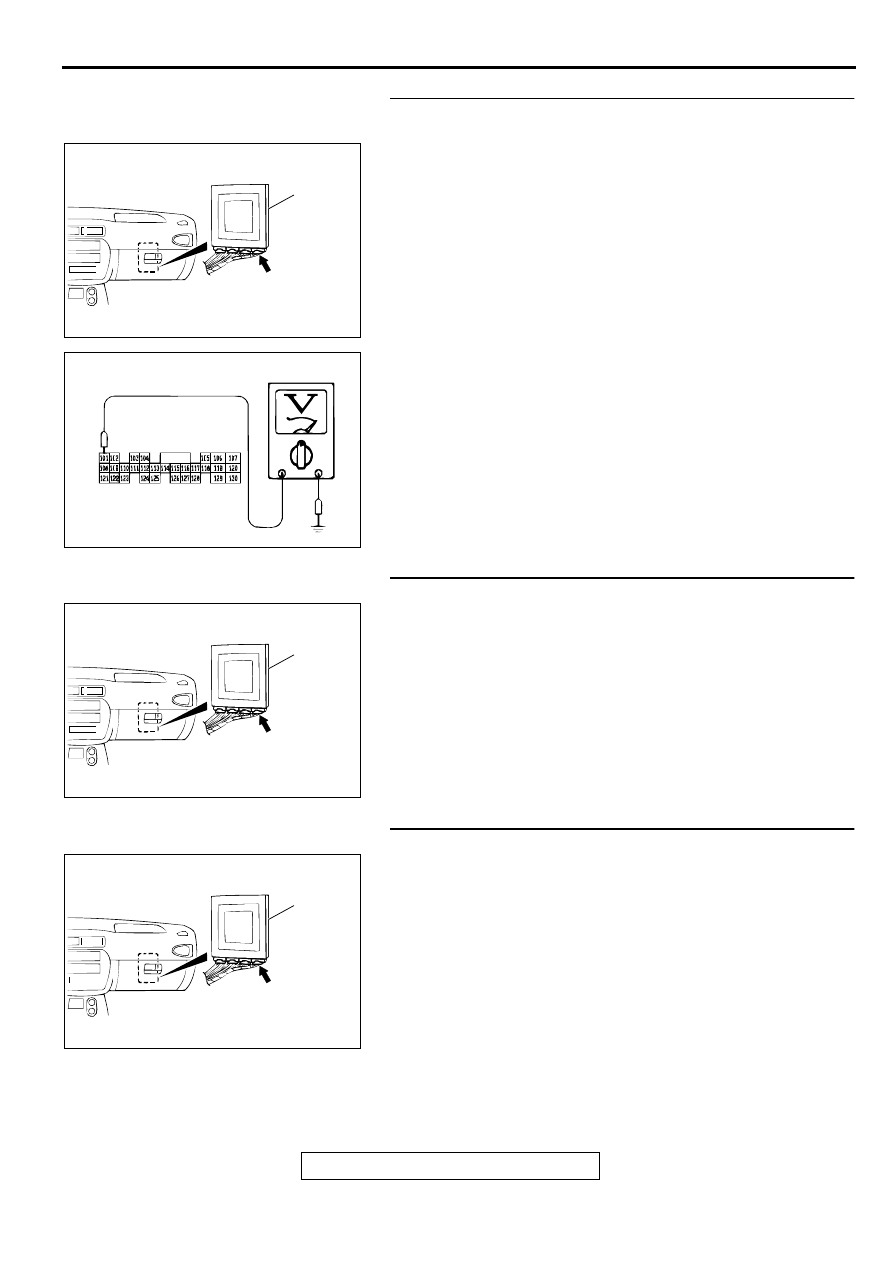

STEP 8. Check the switch output voltage at PCM
connector C-42 by backprobing.
(1) Do not disconnect connector C-42.
(2) Turn the ignition switch to "ON" position.
(3) Move the selector lever to "P" position.

(4) Measure the voltage between terminal 101 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(5) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 10.
NO :  Go to Step 9.

STEP 9. Check connector C-42 at PCM for damage.
Q: Is the connector in good condition?

YES : Repair it because of the harness open circuit or short

circuit to ground between Park/Neutral position switch
connector B-39 terminal 3 and PCM connector C-42
terminal 101.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 10. Check connector C-42 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 5.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004197

PCM

AF

CONNECTOR: C-42

AC001903

C-42 CONNECTOR
HARNESS SIDE VIEW

AE

AC004197

PCM

AF

CONNECTOR: C-42

AC004197

PCM

AF

CONNECTOR: C-42

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-132

STEP 11. Check the Park/Neutral position switch.

Check for continuity between terminals for each selector
position.

Q: Is the switch operating properly?

YES : Go to Step 12.
NO :  Replace the Park/Neutral position switch. Refer to

GROUP 23B, Transaxle

P.23B-10

.

STEP 12. Check connector B-39 at the Park/Neutral
position switch for damage.
Q: Is the connector in good condition?

YES : Go to Step 13.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

ITEMS

TERMINAL CONNECTION
OF TESTER

SPECIFIED
CONDITION

P

3

−

 8, 9

−

 10

Less than 2 ohm.

R

7

−

 8

N

4

−

 8, 9

−

 10

D

1

−

 8

3

5

−

 8

2

2

−

 8

L

6

−

 8

AC004672

DIPSTICK

PARK/NEUTRAL
POSITION (PNP)
SWITCH

AC

AC001846

P

R

N

D

3

2

L

AB

AC001844AI

CONNECTOR: B-39

DIPSTICK

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-133

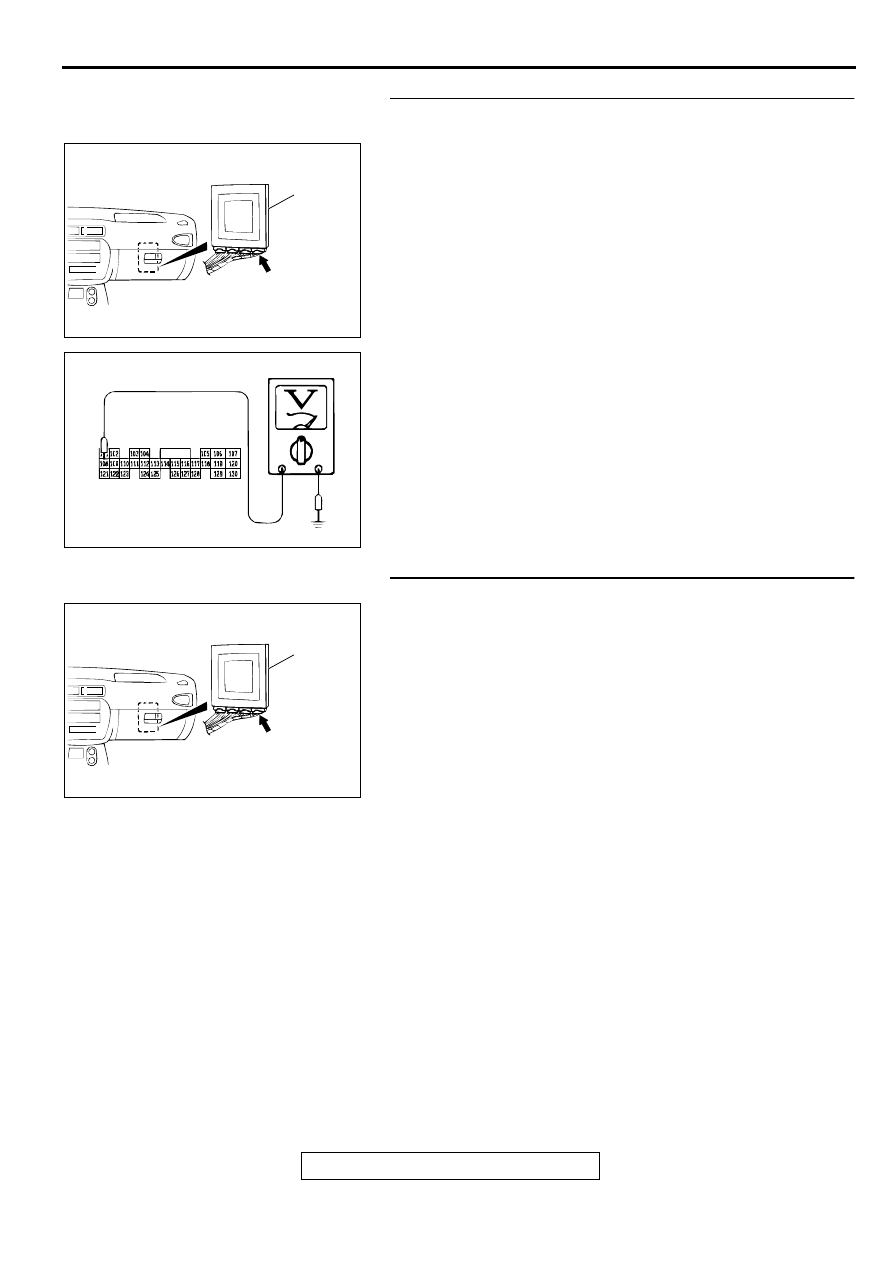

STEP 13. Check the switch output voltage at PCM
connector C-42 by backprobing.
(1) Do not disconnect connector C-42.
(2) Turn the ignition switch to "ON" position.
(3) Move the selector lever to "R" position.

(4) Measure the voltage between terminal 108 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(5) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 10.
NO :  Go to Step 14.

STEP 14. Check connector C-42 at PCM for damage.
Q: Is the connector in good condition?

YES : Repair it because of the harness open circuit or short

circuit to ground between Park/Neutral position switch
connector B-39 terminal 7 and PCM connector C-42
terminal 108.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004197

PCM

AF

CONNECTOR: C-42

AC001904

C-42 CONNECTOR
HARNESS SIDE VIEW

AE

AC004197

PCM

AF

CONNECTOR: C-42

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-134

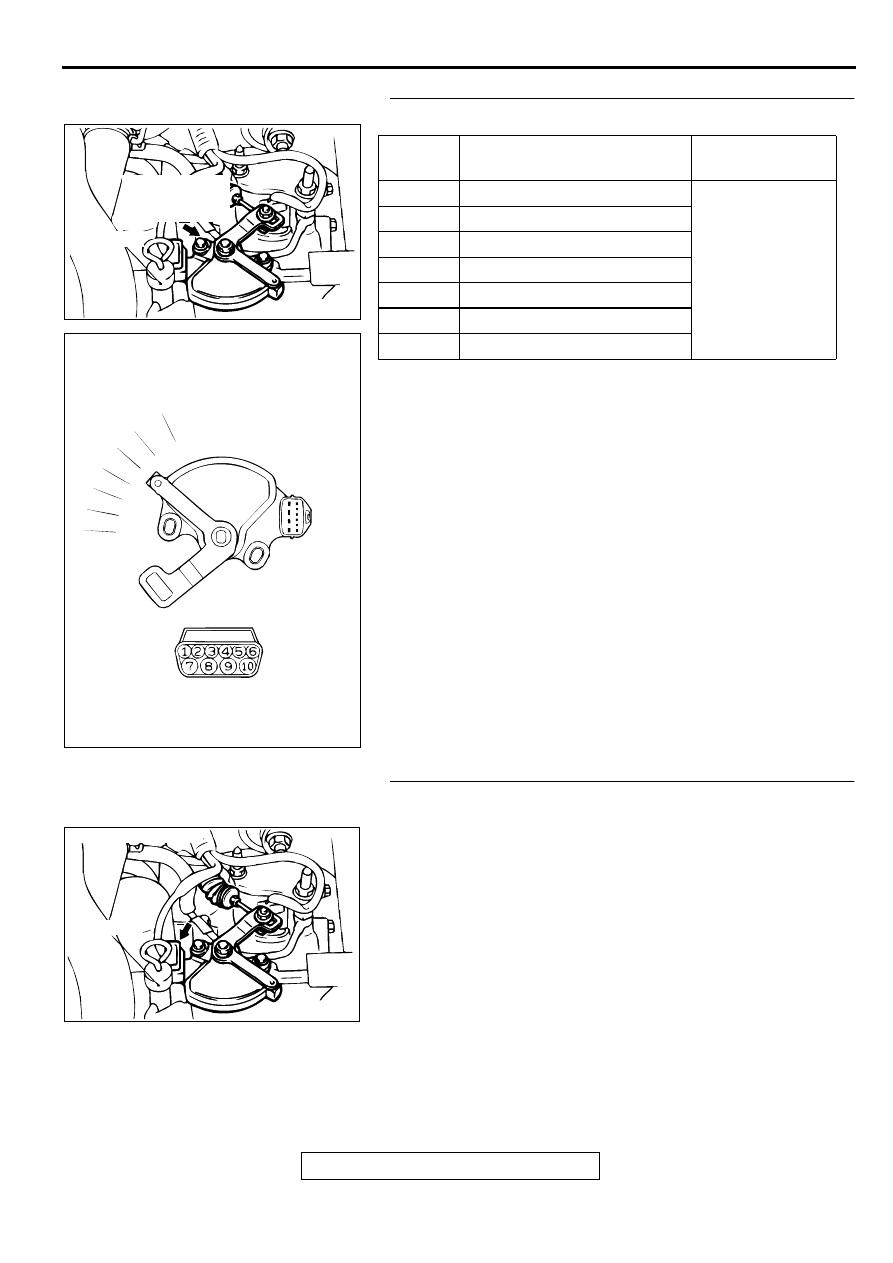

STEP 15. Check the Park/Neutral position switch.

Check for continuity between terminals for each selector
position.

Q: Is the switch operating properly?

YES : Go to Step 16.
NO :  Replace the Park/Neutral position switch. Refer to

GROUP 23B, Transaxle

P.23B-10

.

STEP 16. Check connector B-39 at the Park/Neutral
position switch for damage.
Q: Is the connector in good condition?

YES : Go to Step 17.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

ITEMS

TERMINAL CONNECTION
OF TESTER

SPECIFIED
CONDITION

P

3

−

 8, 9

−

 10

Less than 2 ohm.

R

7

−

 8

N

4

−

 8, 9

−

 10

D

1

−

 8

3

5

−

 8

2

2

−

 8

L

6

−

 8

AC004672

DIPSTICK

PARK/NEUTRAL
POSITION (PNP)
SWITCH

AC

AC001846

P

R

N

D

3

2

L

AB

AC001844AI

CONNECTOR: B-39

DIPSTICK
