ON-VEHICLE SERVICE

TSB Revision

FRONT AXLE

26-8

ON-VEHICLE SERVICE

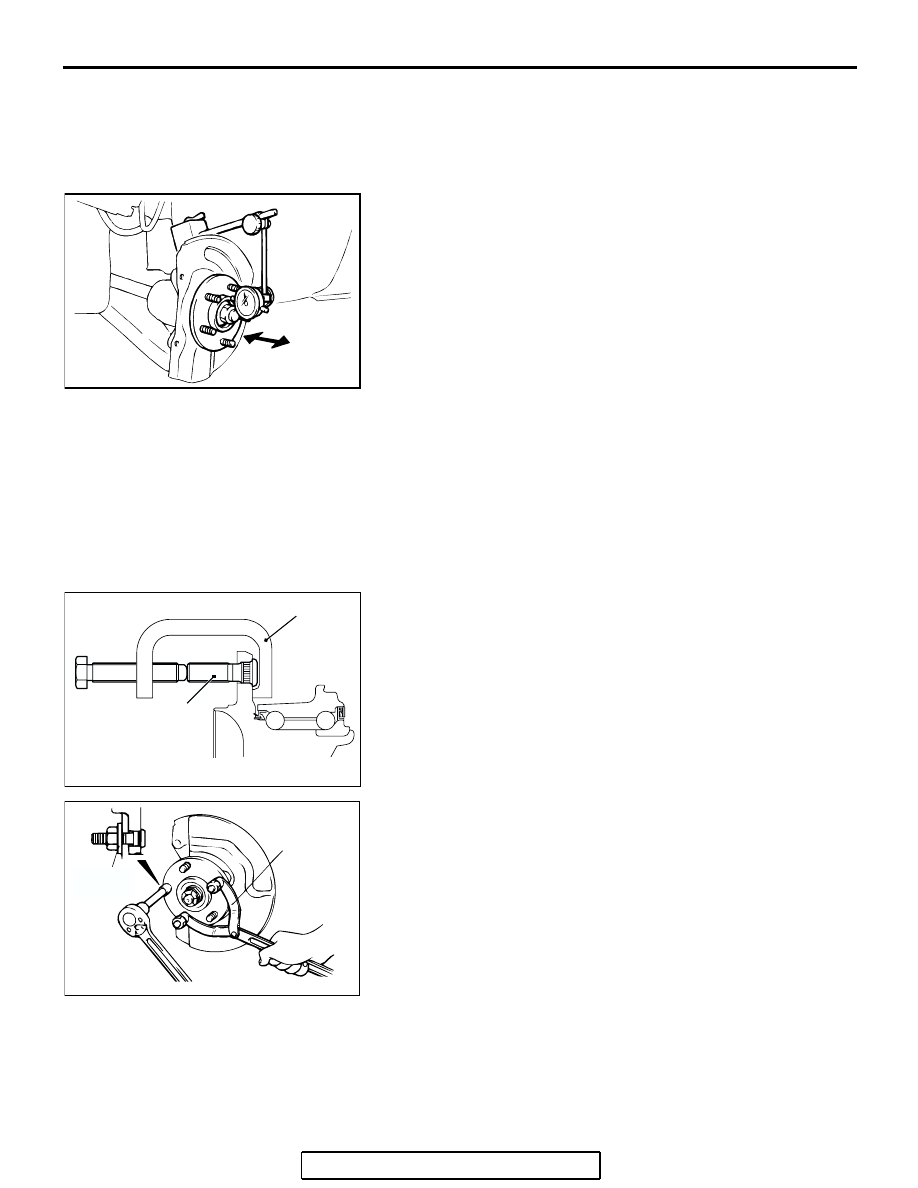

WHEEL BEARING END PLAY CHECK

M1261000900246

1. Remove the caliper assembly and suspend it with a wire.
2. Remove the brake disc from the front hub.
3. Attach a dial gauge as shown in the illustration, and then

measure the end play while moving the hub in the axial
direction.

Limit: 0.05 mm (0.002 inch)

4. If end play exceeds the limit, disassemble the front hub

assembly and check the parts.

5. Install the brake disc, caliper assembly and tighten the

caliper assembly mounting bolts to the specified torque.

Tightening torque: 100

± 10 N⋅m (74 ± 7 ft-lb)

HUB BOLT REPLACEMENT

M1261001000310

Required Special Tools:

• MB990767: Front Hub and Flange Yoke Holder

• MB991618: Hub Bolt Remover

1. Remove the caliper assembly and suspend it with wire so

that it does not fall.

2. Remove the brake disc.
3. Use special tool MB991618 to remove the hub bolts.

4. Install the plain washer to the new hub bolt, and install the

bolt with a nut while holding the hub with special tool
MB990767.

5. Install the brake disc, caliper assembly and tighten the

caliper assembly mounting bolts to the specified torque.

Tightening torque: 100

± 10 N⋅m (74 ± 7 ft-lb)

AC102438

AC302114

MB991618

AE

HUB BOLT

AC102440

MB990767

PLAIN
WASHER

AC

FRONT AXLE HUB ASSEMBLY

TSB Revision

FRONT AXLE

26-9

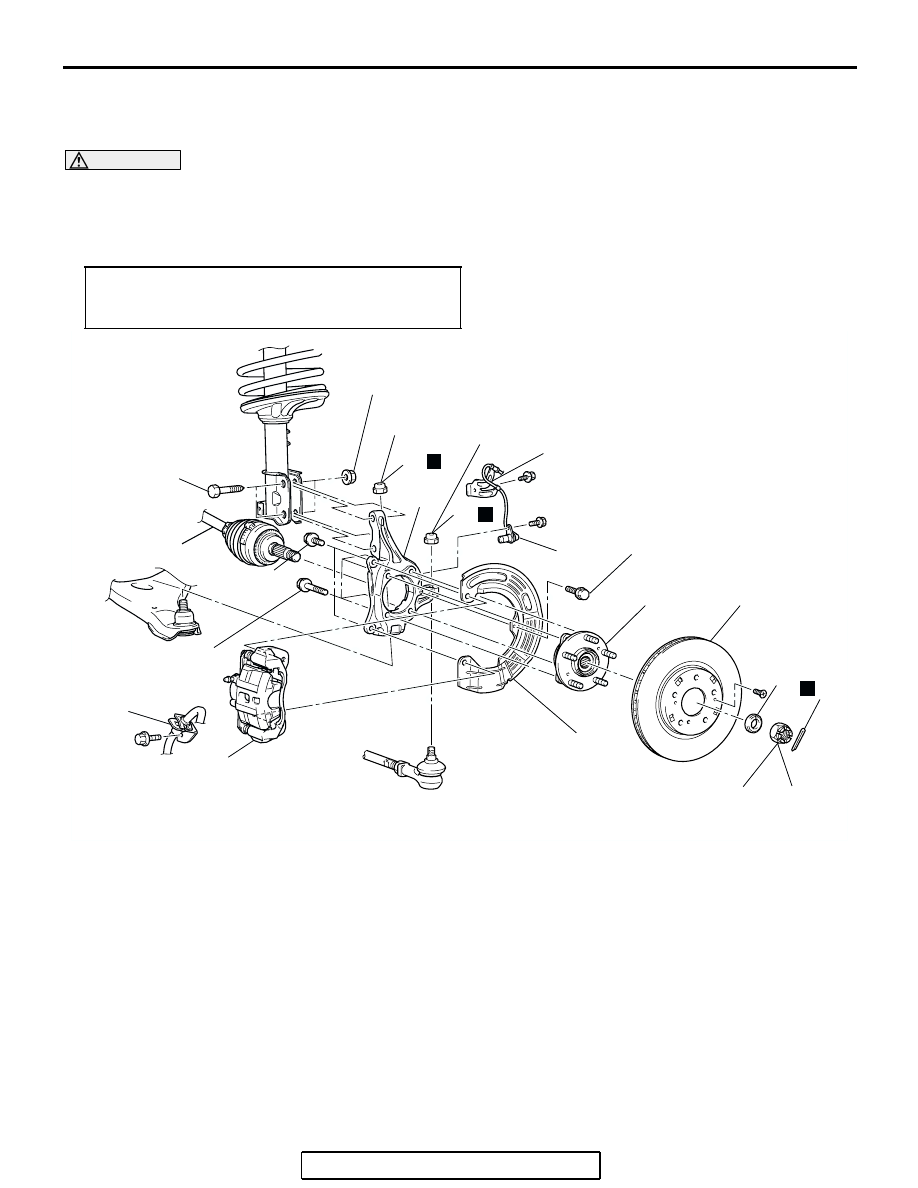

FRONT AXLE HUB ASSEMBLY

REMOVAL AND INSTALLATION

M1261001700386

CAUTION

• For vehicles with ABS, do not strike the ABS rotors installed to the BJ outer race of drive shaft

against other parts when removing or installing the drive shaft. Otherwise the ABS rotors will be

damaged.

• For vehicles with ABS, be careful not to strike the pole piece at the tip of the front wheel speed

sensor with tools during servicing work.

Required Special Tools:

• MB990767: Front Hub and Flange Yoke Holder

• MB990242: Puller Shaft

• MB990244: Puller Bar

• MB991354: Puller Body

• MB990211: Slide Hammer

• MB991897:Ball Joint Remover

Post-installation Operation
Check the dust cover for cracks or damage by pushing it with
your finger.

AC305336

N

8

5

1

11

305 ± 25 N·m
225 ± 18 ft-lb

29 ± 4 N·m
21 ± 3 ft-lb

226 ± 29 N·m
167 ± 21 ft-lb

90 ± 10 N·m
67 ± 7 ft-lb

AB

15

14

10

100 ± 10 N·m
74 ± 7 ft-lb

N

9.0 ± 2.0 N·m
80 ± 17 in-lb

12

3

2

7

6

N

65 ± 6 N·m
48 ± 4ft-lb

13

4

9







REMOVAL STEPS





1.

SPLIT PIN

<<A>> >>A<<

2.

DRIVE SHAFT NUT

 >>A<<

3.

WASHER





4.

FRONT WHEEL SPEED SENSOR

BRACKET <VEHICLES WITH ABS>





5.

FRONT WHEEL SPEED SENSOR

<VEHICLES WITH ABS>





6.

BRAKE HOSE BRACKET

<<B>>

7.

CALIPER ASSEMBLY

<<C>>

8.

BRAKE DISC



9.

DRIVE SHAFT

<<E>>

10.

FRONT WHEEL HUB ASSEMBLY

11.

DUST COVER

<<D>>

12.

SELF LOCKING NUT (CONNECTION

FOR LOWER ARM BALL JOINT)

<<D>>

13.

SELF LOCKING NUT (CONNECTION

FOR TIE ROD END)

14.

FRONT STRUT TO KNUCKLE

MOUNTING BOLT AND NUT

15.

KNUCKLE







REMOVAL STEPS

 (Continued)

FRONT AXLE HUB ASSEMBLY

TSB Revision

FRONT AXLE

26-10

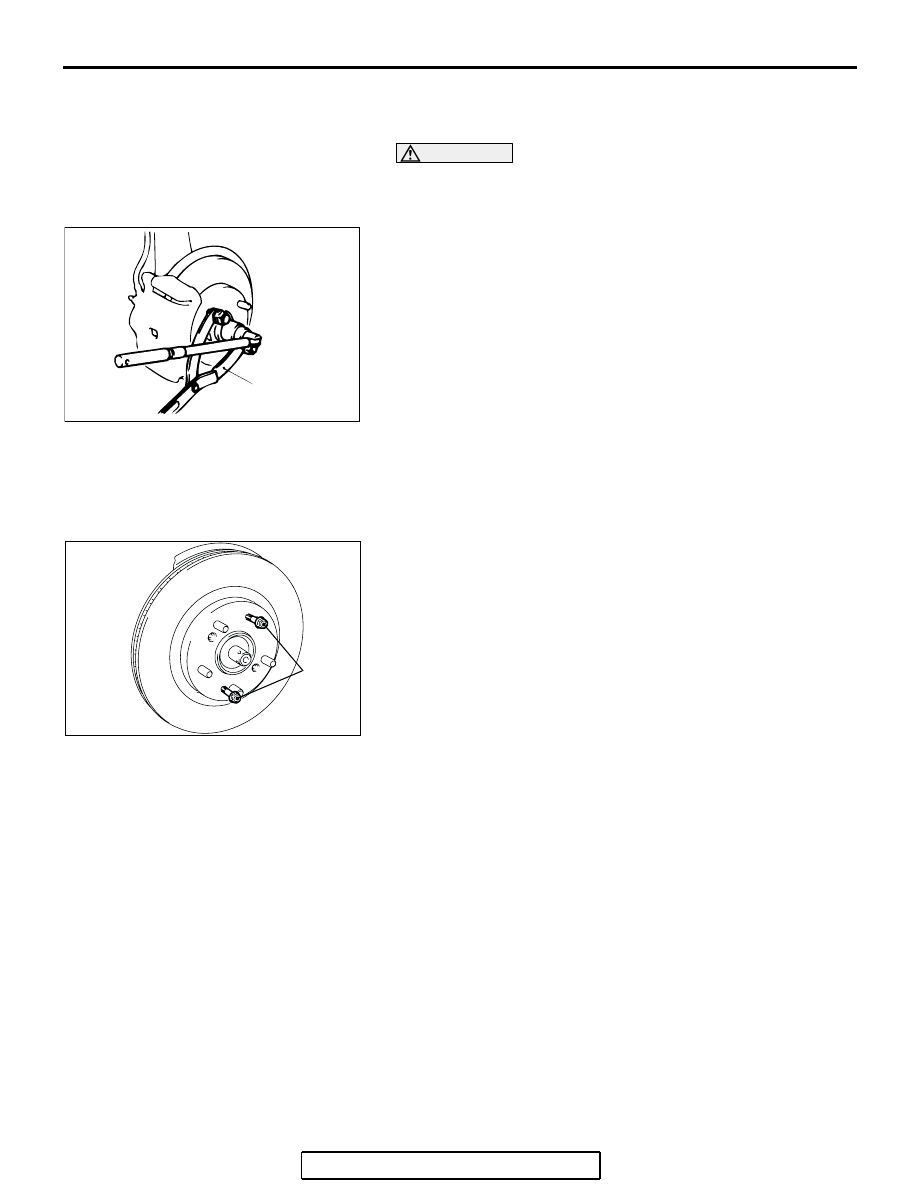

REMOVAL SERVICE POINTS

.

<<A>> DRIVE SHAFT NUT REMOVAL

CAUTION

Do not apply pressure to wheel bearing by the vehicle
weight to avoid possible damage when drive shaft nut is
loosened.
Use special tool MB990767 to fix the hub and remove the drive
shaft nut.

.

<<B>> CALIPER ASSEMBLY REMOVAL

Secure the removed caliper assembly with wire, etc.

.

<<C>> BRAKE DISC REMOVAL

If the brake disc is seized, install a M8 x 1.25 bolts as shown,
and remove the disc by tightening the bolts evenly and gradu-
ally.

.

AC102462

AC

MB990767

AC205799AB

BOLTS
(M8×1.25)

FRONT AXLE HUB ASSEMBLY

TSB Revision

FRONT AXLE

26-11

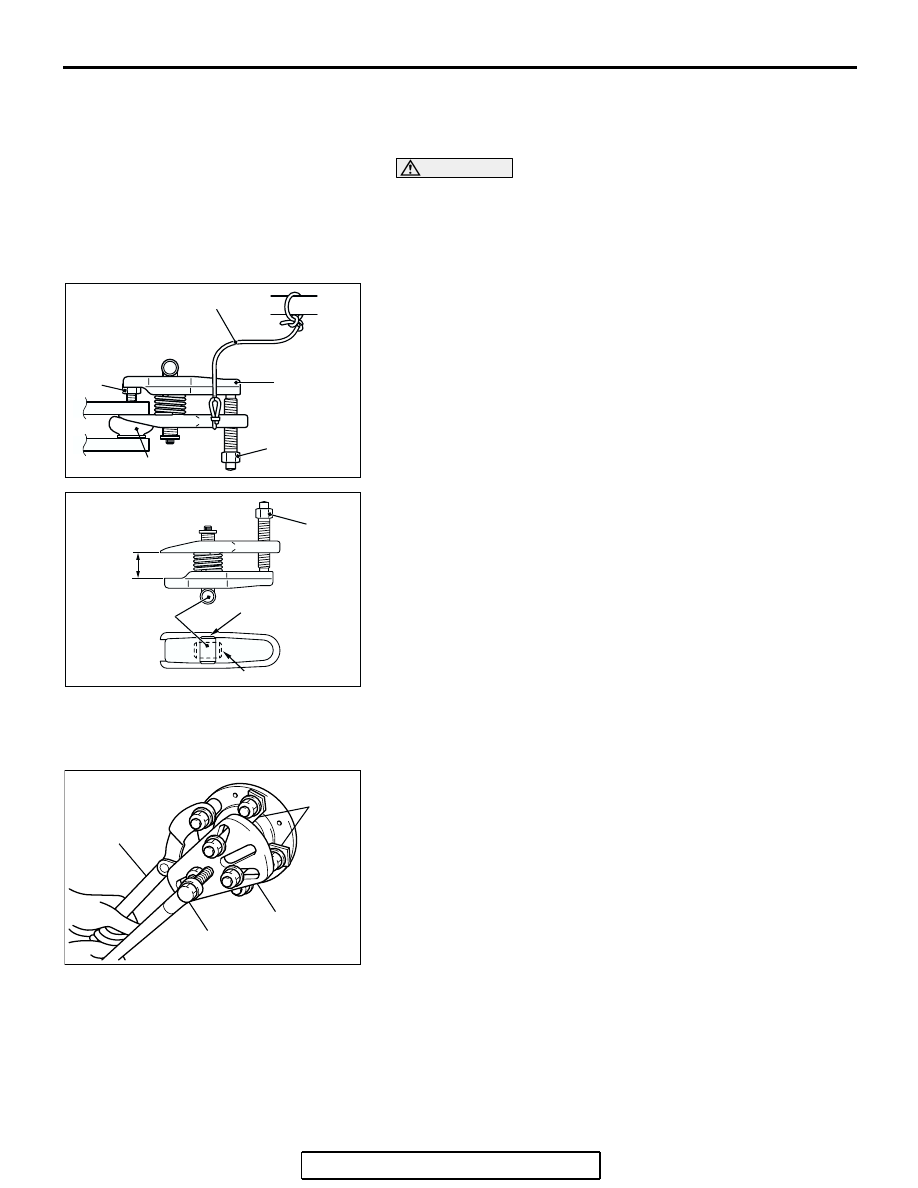

<<D>> SELF LOCKING NUT (CONNECTION FOR
LOWER ARM BALL JOINT AND TIE ROD END)
REMOVAL

CAUTION

• Do not remove the nut from ball joint. Loosen it and use

the special tool to avoid possible damage to ball joint
threads.

• Hang the special tool with cord to prevent it from fall-

ing.

1. Replace the self locking nut for lower arm ball joint with a

regular nut, because the original one is a little bit large to
install the special tool. Install special tool MB991897 as
shown in the figure.

2. Turn the bolt and knob as necessary to make the jaws of

special tool parallel, tighten the bolt by hand and confirm
that the jaws are still parallel.
NOTE: When adjusting the jaws in parallel, make sure the
knob is in the position shown in the figure.

3. Tighten the bolt with a wrench to disconnect the lower arm

ball joint, tie rod end and remove the self locking nut.

.

<<E>> FRONT WHEEL HUB ASSEMBLY
REMOVAL

1. Use special tools MB990242, MB990244, MB991354 and

MB990767 to push out the drive shaft from the hub and
knuckle.

2. If the front wheel hub is seized, remove the knuckle together

with front wheel hub and fix them with a vise.

3. Hang the drive shaft on the vehicle body with a rope.

AC208247AC

CORD

BOLT

MB991897

NUT

BALL JOINT

AC106821

KNOB

PARALLEL

BOLT

CORRECT

WRONG

AC

AC201827

MB990244
(THREE)

MB991354

MB990242

MB990767

AD
