HOW TO DIAGNOSE

TSB Revision

GENERAL <ELECTRICAL>

00E-14

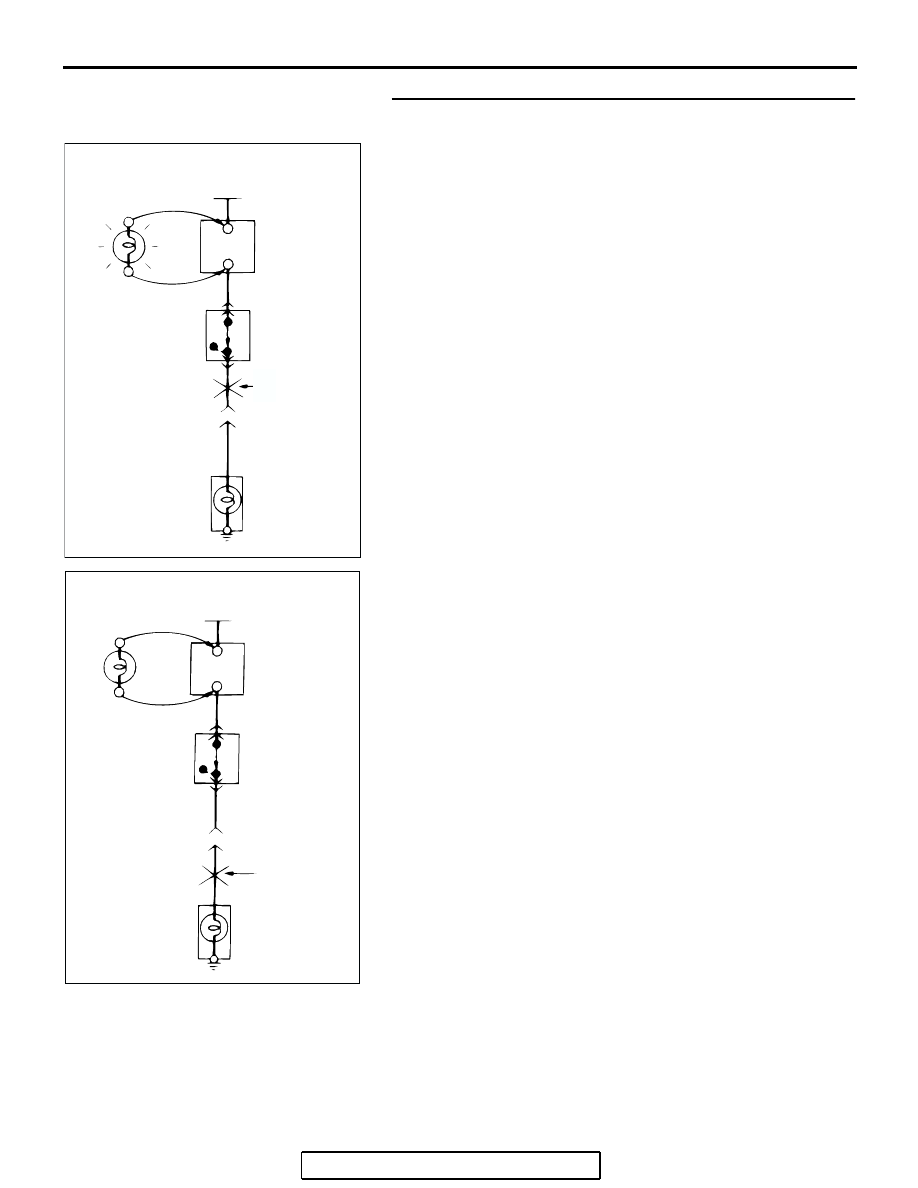

STEP 2. Turn the switch ON and disconnect the
illumination light connector.
Q: Does the test light illuminate?

YES : Short-circuit exists between the switch and the

connector. Repair the harness between the switch
and the connector.

NO :  Short-circuit exists between the connector and the

illumination light. Repair the harness between the
connector and the illumination light.

ACX00958 AB

POWER SUPPLY

SWITCH

ON

ILLUMINATION
LIGHT

TEST
LIGHT

FUSE BLOCK
(REMOVE
THE FUSE)

DISCONNECT
THE LOAD

SHORT-CIRCUIT
LOCATION

ACX00959 AB

POWER SUPPLY

SWITCH

ON

ILLUMINATION
LIGHT

TEST
LIGHT

FUSE BLOCK
(REMOVE
THE FUSE)

DISCONNECT
THE LOAD

SHORT-CIRCUIT
LOCATION

HOW TO DIAGNOSE

TSB Revision

GENERAL <ELECTRICAL>

00E-15

3. CONTINUITY CHECK

(1) When the switch is in the "OFF" position and the contact

points of terminals 1 and 2 are connected, the
self-powered test light should illuminate or the ohmmeter
should read 0 ohm.

(2) When the switch is the "ON" position and the contact

points of terminals 3 and 4 are connected, the
self-powered test light should come on or the ohmmeter
should read 0 ohm.

ACX00960 AB

SELF-POWERED TEST
LIGHT (OR OHMMETER)

1 4

2 3

ON

OFF

ON

OFF

NOTES

11-1

GROUP 11

ENGINE

CONTENTS

ENGINE MECHANICAL <2.4L ENGINE> . . . . . . . . . . . . . . . . . .

11A

ENGINE OVERHAUL <2.4L ENGINE>. . . . . . . . . . . . . . . . . . . .

11B

ENGINE MECHANICAL <3.8L ENGINE> . . . . . . . . . . . . . . . . . .

11C

ENGINE OVERHAUL <3.8L ENGINE>. . . . . . . . . . . . . . . . . . . .

11D
