Mitsubishi Galant 9G. Manual - part 304





GENERAL DESCRIPTION

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-2

GENERAL DESCRIPTION

M1552000100351

The heater and cooling units are combined in a sin-
gle unit, which, with the mode film damper and flow
rate control valve in the heater unit, reduces ventila-
tion resistance, increases fan power, and decreases
noise.

SAFETY PRECAUTIONS

WARNING

Wear safety goggles and gloves when servic-
ing the refrigeration system to prevent
severe damage to eyes and hands.

Because R-134a refrigerant is a hydro fluorocarbon
(HFC) which contains hydrogen atoms in place of
chlorine atoms, it will not cause damage to the ozone
layer.
Ozone filters out harmful radiation from the sun. To
assist in protecting the ozone layer, Mitsubishi
Motors Corporation recommends an R-134a refriger-
ant recycling device.
Refrigerant R-134a is transparent and colorless in
both the liquid and vapor state. Since it has a boiling
point of

−29.8°C (−21.64°F) at atmospheric pressure,

it will be a vapor at all normal temperatures and pres-
sures. The vapor is heavier than air, non-flammable,
and non-explosive. The following precautions must
be observed when handling R-134a.

WARNING

Do not heat R-134a above 40

°

C (104.0

°

F) or it

may catch fire and explode.

R-134a evaporates so rapidly at normal atmospheric
pressures and temperatures that it tends to freeze
anything it contacts. For this reason, extreme care
must be taken to prevent any liquid refrigerant from
contacting the skin and especially the eyes. Always
wear safety goggles when servicing the refrigeration
part of the A/C system. Keep a bottle of sterile min-
eral oil handy when working on the refrigeration sys-
tem.

1. If any liquid refrigerant gets into your eyes, use a

few drops of mineral oil to wash them out. R-134a
is rapidly absorbed by the oil.

2. Next, splash your eyes with plenty of cold water.
3. Call your doctor immediately even if irritation has

ceased.

CAUTION

Keep R-134a containers upright when charging
the system.
In most instances, moderate heat is required to bring
the pressure of the refrigerant in its container above
the pressure of the system when charging or adding
refrigerant.
A bucket or large pan of hot water not over 40

°C

(104.0

°F) is all the heat required for this purpose. Do

not heat the refrigerant container with a blow torch or
any other means that would raise temperature and
pressure above this temperature. Do not weld or
steam-clean on or near the system components or
refrigerant lines.

WARNING

A leak detector for R-134a should be used to
check for refrigerant gas leaks.

CAUTION

Do not allow liquid refrigerant to touch bright
metal or it will be stained.
When metering R-134a into the refrigeration system,
keep the supply tank or cans in an upright position. If
the refrigerant container is on its side or upside
down, liquid refrigerant will enter the system and
damage the compressor.
Refrigerant will tarnish bright metal and chrome sur-
faces, and in combination with moisture can severely
corrode all metal surfaces.

ITEM

SPECIFICATION

Heater control assembly

Dial type

Compressor

MSC105CA

Compressor Model

Scroll type

Refrigerant and quantity g (oz)

R-134a (HFC-134a), 590

− 630 (20.80 − 22.22)

GENERAL DESCRIPTION

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-3

OPERATION

.

CONDENSER  FAN AND RADIATOR  FAN
CONTROL

The PCM judges the required revolution speed of
radiator fan motor and condenser fan motor using
the input signals transmitted from A/C switch, output
shaft speed sensor and engine coolant temperature
sensor. The PCM activates the fan control relays to
drive the radiator fan motor and condenser fan
motor.

.

COMPRESSOR CONTROL

When operating the air conditioning switch

• The air thermo sensor, which senses the temper-

ature of the air flowing out of the evaporator,
deactivates the compressor at 3

°C (37.4°F) or

below.

• The dual pressure switch turns OFF when the

refrigerant pressure becomes excessively high or
low, thus protecting the compressor circuit (See
Table below).

• When the air thermo sensor is activated, and the

ignition switch, blower switch, and air condition-
ing switch are ON, the A/C compressor clutch
relay is energized.

When operating the mode selection dial

• The air conditioning will work when the mode

selection dial is set to the "Defroster" or
"Defroster/foot" position, or the temperature con-
trol dial is set to the "MAX A/C" position. In other
dial positions, when the air conditioning switch is
turned on, the air conditioning will work.

A/C Compressor Clutch Relay ON Conditions

Ignition switch (IG2)

ON

NOTE: A/C  compressor clutch relay is
de-energized when any one switch, sensor
or control unit shown on the left turns off.
NOTE:  The components marked by

*



communicate with the PCM. If the air thermo
sensor detects a temperature of 3

°

C

(37.4

°

F), the A/C-ECU will turn off the A/C

compressor clutch relay.

Blower switch

ON

Air conditioning switch, mode selection dial
defroster, defroster/foot position or temperature
control MAX A/C

ON

Air thermo sensor

*

Pressure detected
by A/C pressure
sensor

2.94 MPa or less (If the
refrigerant pressure exceeds
2.94 MPa, A/C compressor
clutch relay is not ON
condition until the refrigerant
pressure has been measured
up to 2.35 MPa or less.)

ON

0.19 MPa or more (If the
refrigerant pressure falls short
of 0.19 MPa, A/C compressor
clutch relay is not ON
condition until the refrigerant
pressure has been measured
up to 0.22 MPa or more.)

A/C compressor clutch relay driving transistor (within
powertrain control module)

ON

AUTO A/C DIAGNOSIS

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-4

AUTO A/C DIAGNOSIS

INTRODUCTION

M1554006200062

After air is taken in through the damper, it is fed to
the evaporator by the blower fan and motor and
cooled. The air cooled by the air mix damper is
mixed appropriately with the warmed air to achieve a
comfortable temperature. If the A/C does not operate
or the cooled air is not discharged, the system com-
ponents or relay may be faulty.

AUTOMATIC AIR CONDITIONING TROUBLESHOOTING STRATEGY

M1554004700157

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find a
heater, air conditioning and ventilation fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

DIAGNOSTIC FUNCTION

M1552019800046

HOW TO CONNECT THE SCAN TOOL (MUT-III)

Required Special Tools:

•  MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
1. Ensure that the ignition switch is at the "LOCK" (OFF)

position.

2. Start up the personal computer.
3. Connect special tool MB991827 to special tool MB991824

and the personal computer.

4. Connect special tool MB991910 to special tool MB991824
5. Connect special tool MB991910 to the data link connector.
6. Turn the power switch of special tool MB991824 to the "ON"

position.
NOTE: When the special tool MB991824 is energized, the
special tool MB991824 indicator light will be illuminated in a
green color.

7. Start the MUT-III system on the personal computer.
NOTE: Disconnecting the scan tool special tool MB991824 is
the reverse of the connecting sequence, making sure that the
ignition switch is at the "LOCK" (OFF) position.

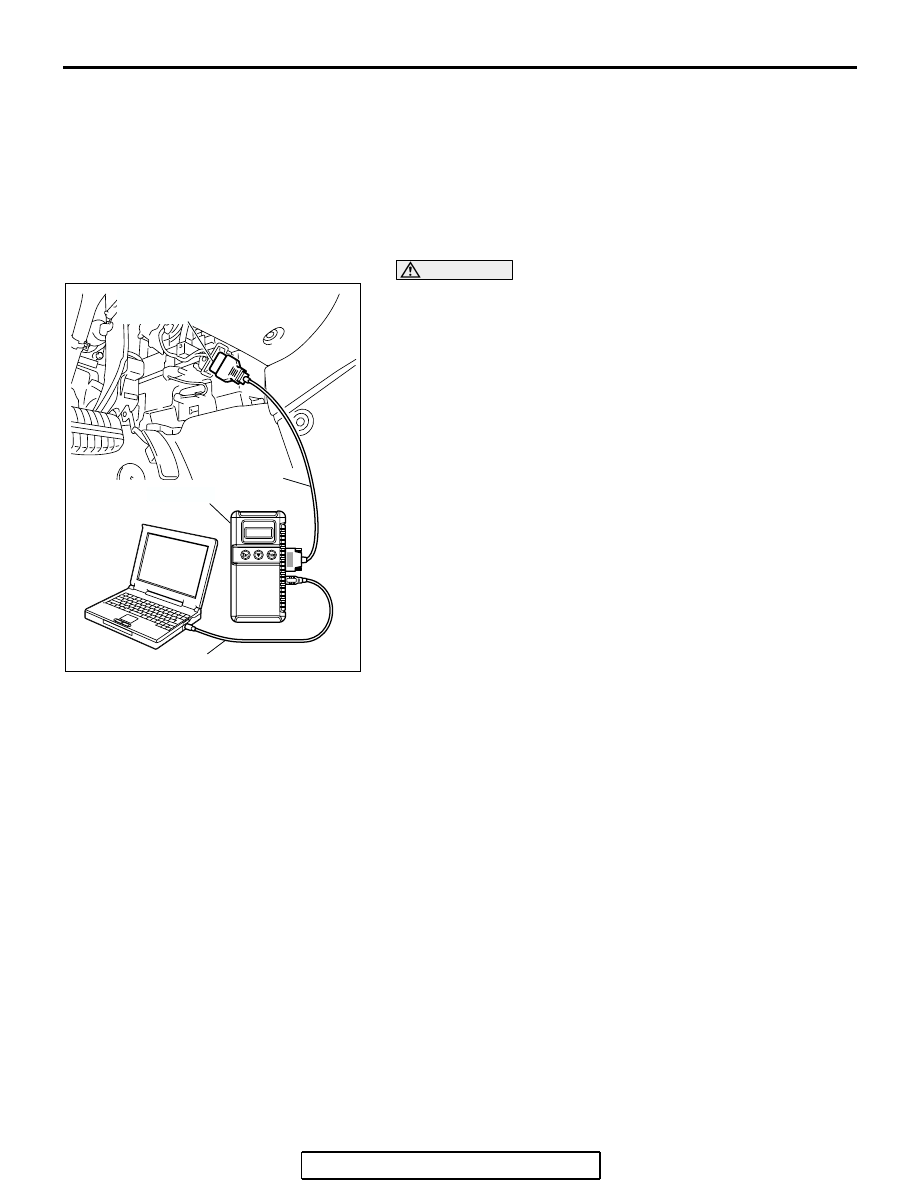

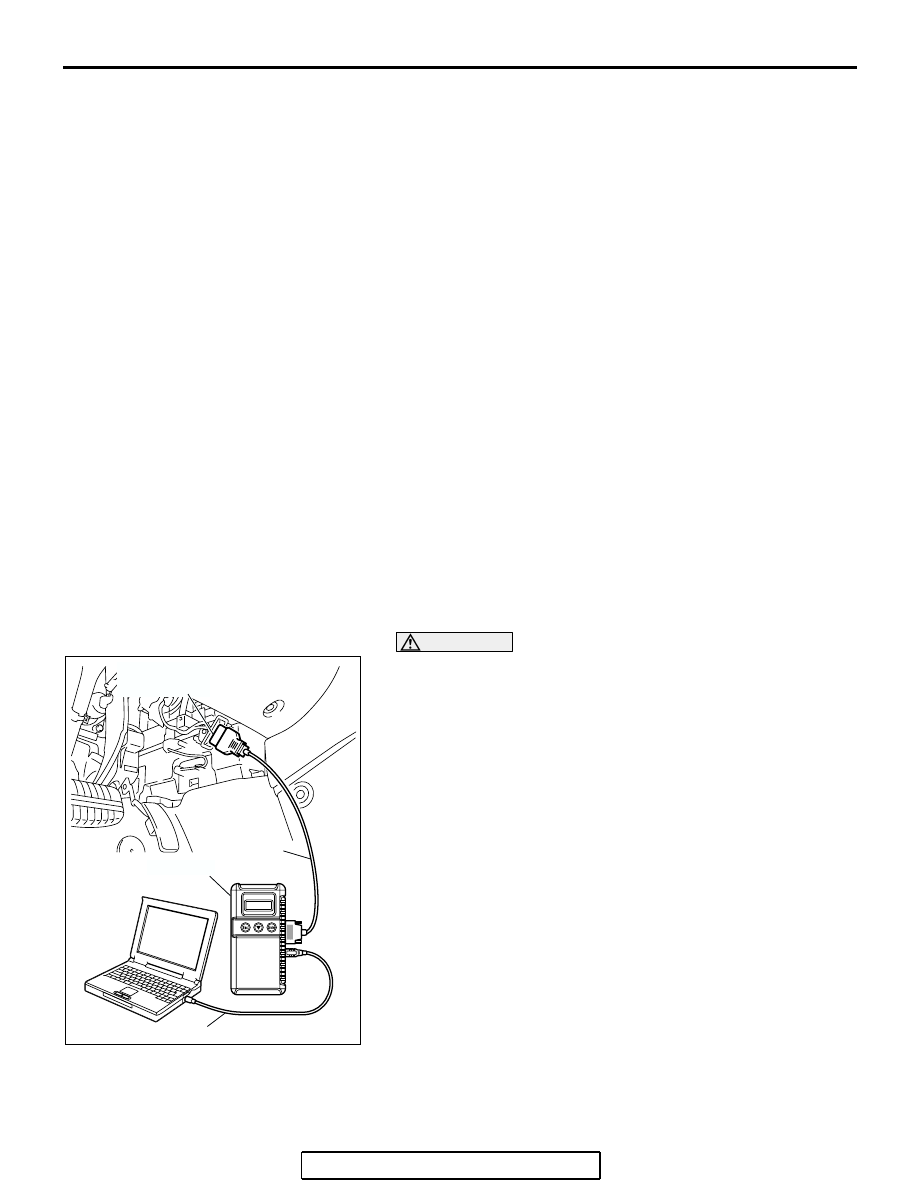

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

AUTO A/C DIAGNOSIS

TSB Revision

AUTOMATIC AIR CONDITIONING

55B-5

HOW TO READ AND ERASE DIAGNOSTIC
TROUBLE CODES

Required Special Tools:

•  MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
NOTE: If the battery voltage is low, diagnostic trouble codes will
not be output. Check the battery if scan tool MB991958 does
not display.
1. Connect the scan tool MB991958 to the data link connector.
2. Turn the ignition switch to the "ON" position.
3. Select "Interactive Diagnosis" from the start-up screen.
4. Select "System Select."
5. Choose "AUTO A/C" from the "BODY" tab.
6. Select "MITSUBISHI."
7. Select "Diagnostic Trouble Code."
8. If a DTC is set, it is shown.
9. Choose "Erase DTC" to erase the DTC.

HOW TO READ DATA LIST

Required Special Tools:

•  MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827
