ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS) <VEHICLES WITHOUT TRACTION CONTROL (TCL)>

TSB Revision

CIRCUIT DIAGRAMS

90-226

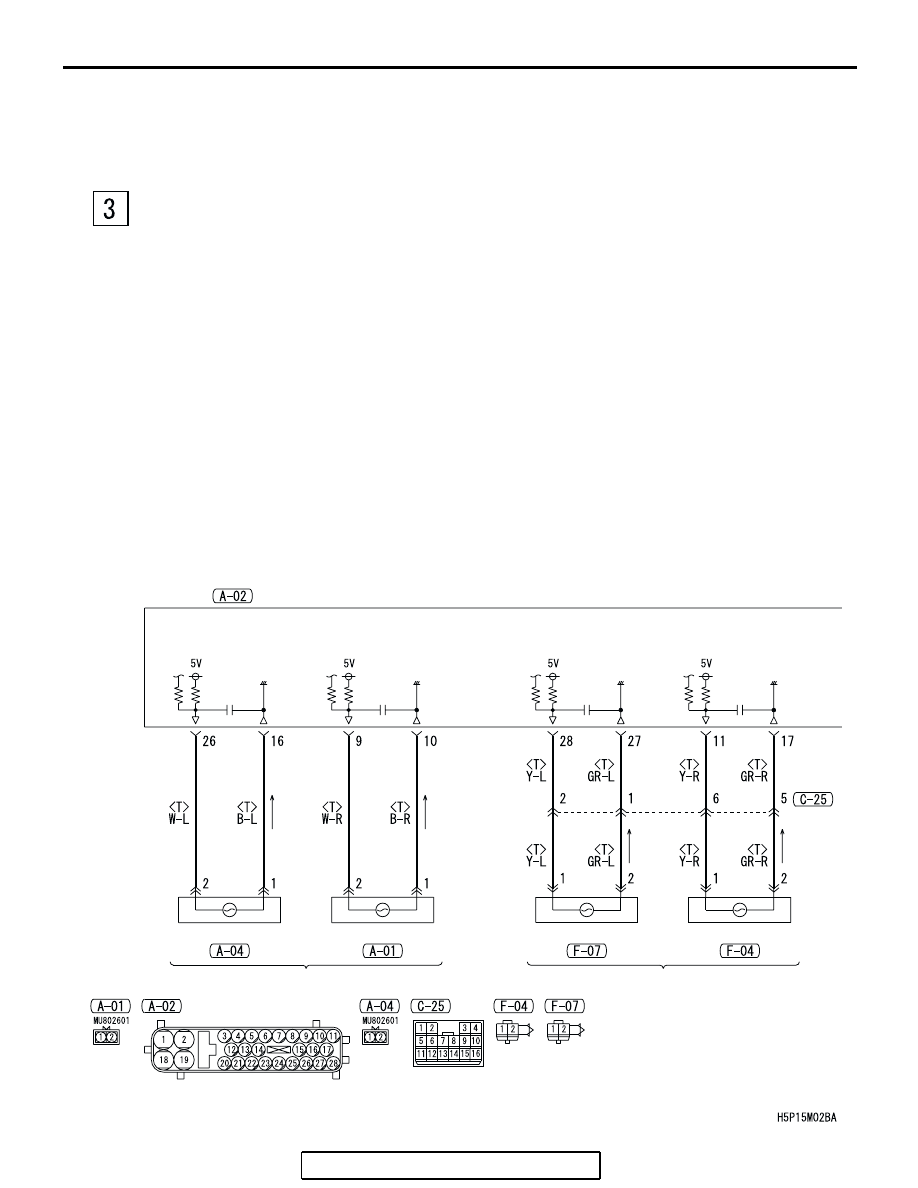

ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS)
<VEHICLES WITHOUT TRACTION CONTROL (TCL)> (CONTINUED)

ABS-ECU

(FRONT: LH)

(FRONT: RH)

(REAR: LH)

(REAR: RH)

WHEEL SPEED SENSOR

WHEEL SPEED SENSOR

ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS) <VEHICLES WITHOUT TRACTION CONTROL (TCL)>

TSB Revision

CIRCUIT DIAGRAMS

90-227

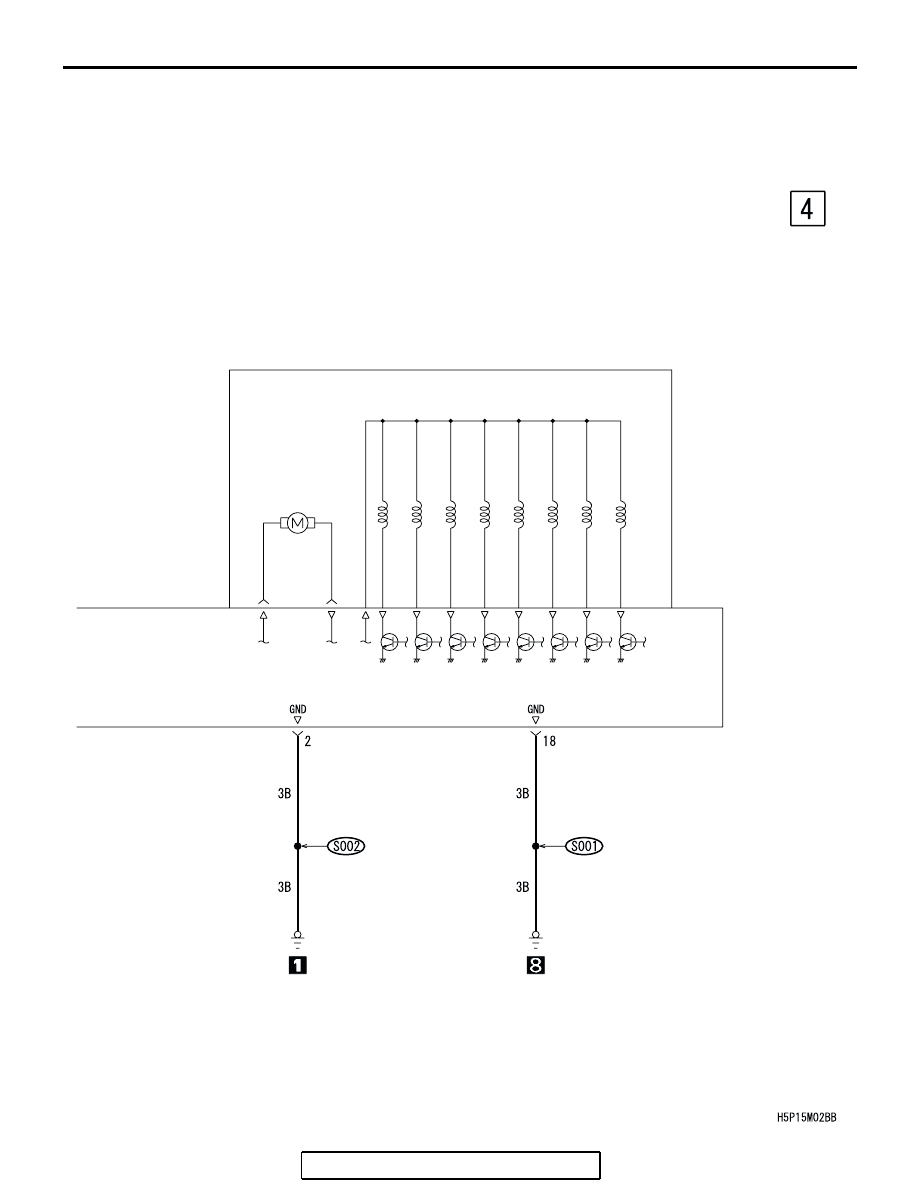

HYDRAULIC UNIT

ABS SOLENOID VALVE

MOTOR

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS) <VEHICLES WITHOUT TRACTION CONTROL (TCL)>

TSB Revision

CIRCUIT DIAGRAMS

90-228

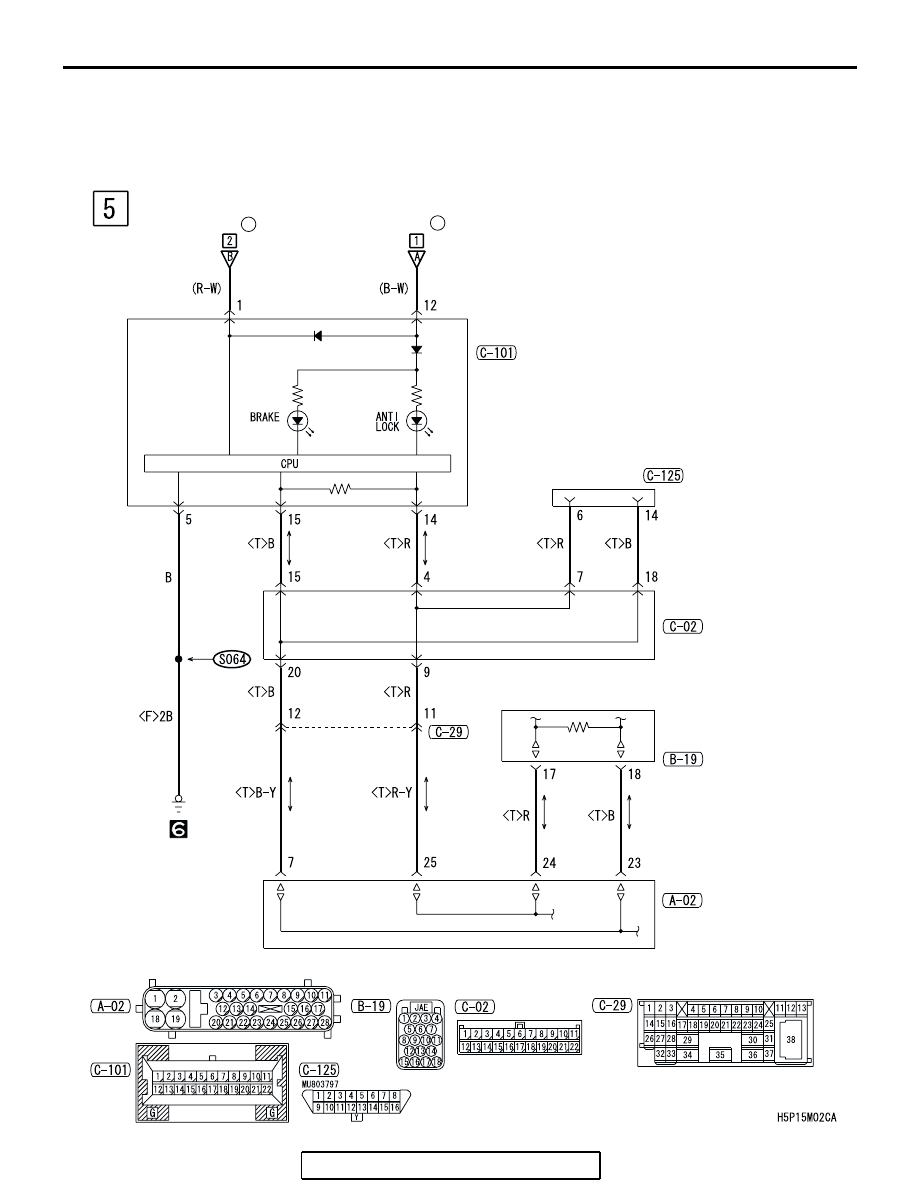

ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS)
<VEHICLES WITHOUT TRACTION CONTROL (TCL)> (CONTINUED)

COMBINATION
METER

DATA LINK
CONNECTOR

JOINT
CONNECTOR (3)

POWERTRAIN
CONTROL
MODULE

ABS-ECU

(FUSE     )

22

(FUSE     )

23

JOINT
CONNECTOR (2)

JOINT
CONNECTOR (1)

ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD) AND ANTI-LOCK BRAKING SYSTEM (ABS) <VEHICLES WITHOUT TRACTION CONTROL (TCL)>

TSB Revision

CIRCUIT DIAGRAMS

90-229

NOTES
