Mitsubishi Galant 9G. Manual - part 199





MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-158

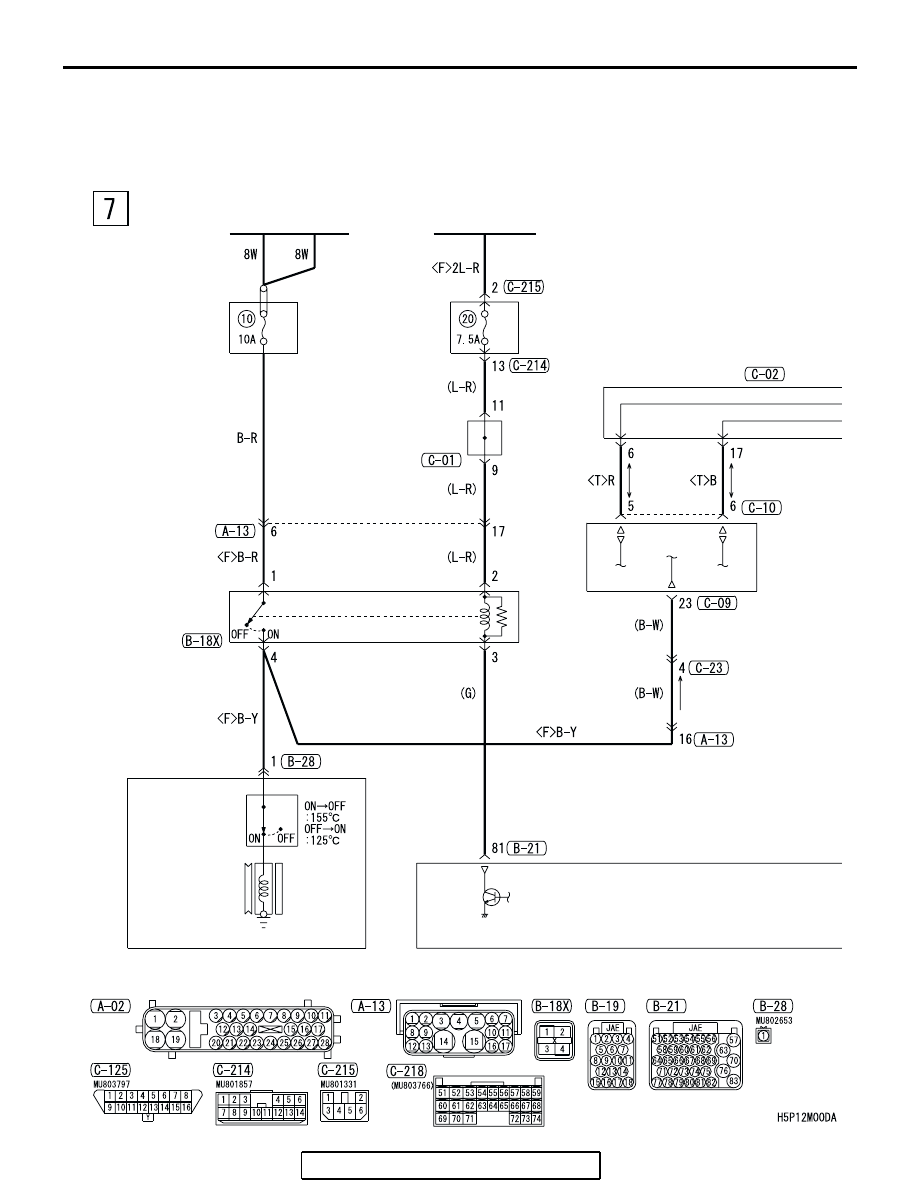

MANUAL AIR CONDITIONING SYSTEM <LOW> (CONTINUED)

BATTERY

IGNITION
SWITCH (IG2)

RELAY
BOX

JOINT
CONNECTOR (1)

JUNCTION
BLOCK

JOINT
CONNECTOR (3)

A/C-ECU

A/C
COMPRESSOR
CLUTCH RELAY

A/C
COMPRESSOR
CLUTCH

A/C
COMPRESSOR
ASSEMBLY

A/C
REFRIGERANT
TEMPERATURE
SWITCH

POWERTRAIN CONTROL MODULE

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-159

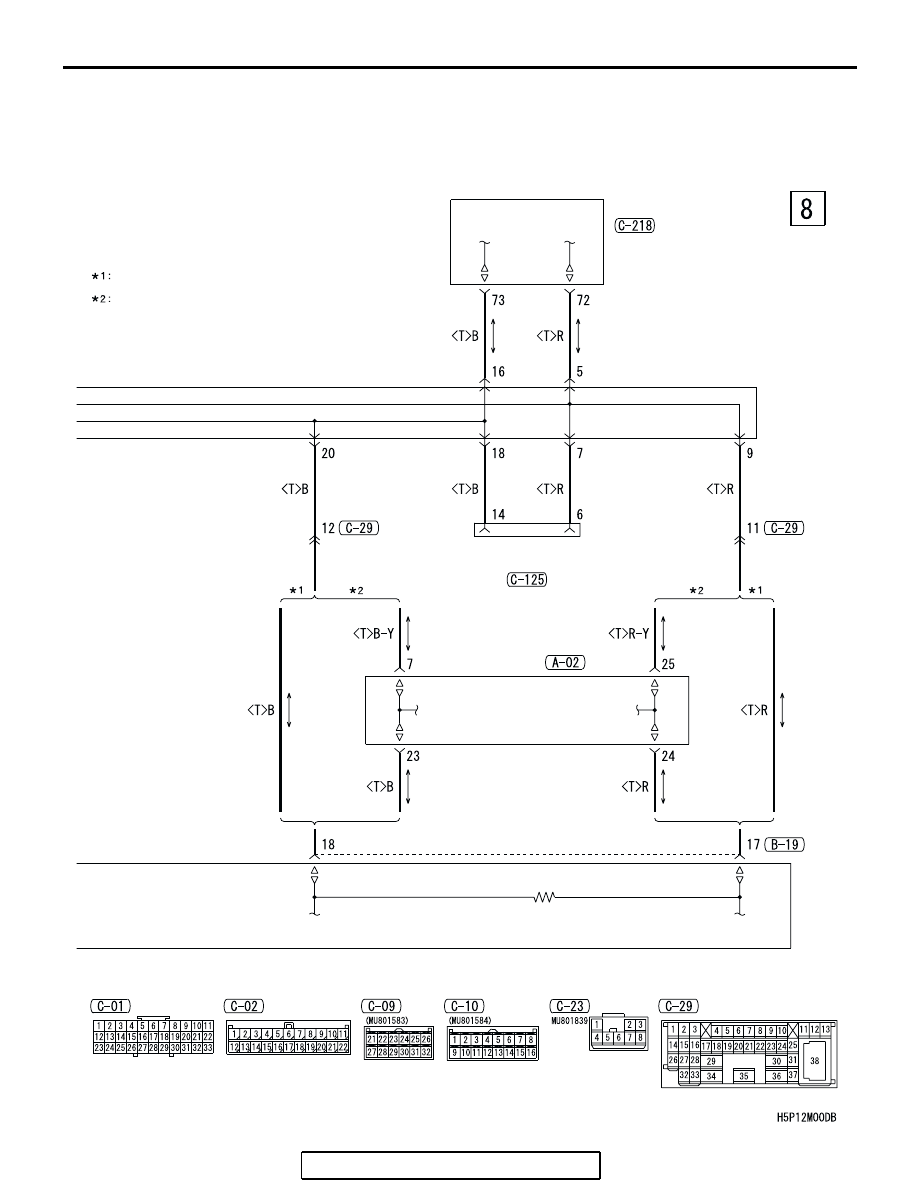

ABS-ECU OR
ABS/TCL-ECU

DATA LINK
CONNECTOR

ETACS-ECU

NOTE

WITHOUT ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD)
AND ANTI-LOCK BRAKING SYSTEM (ABS)
WITH ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD)
AND ANTI-LOCK BRAKING SYSTEM (ABS)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-160

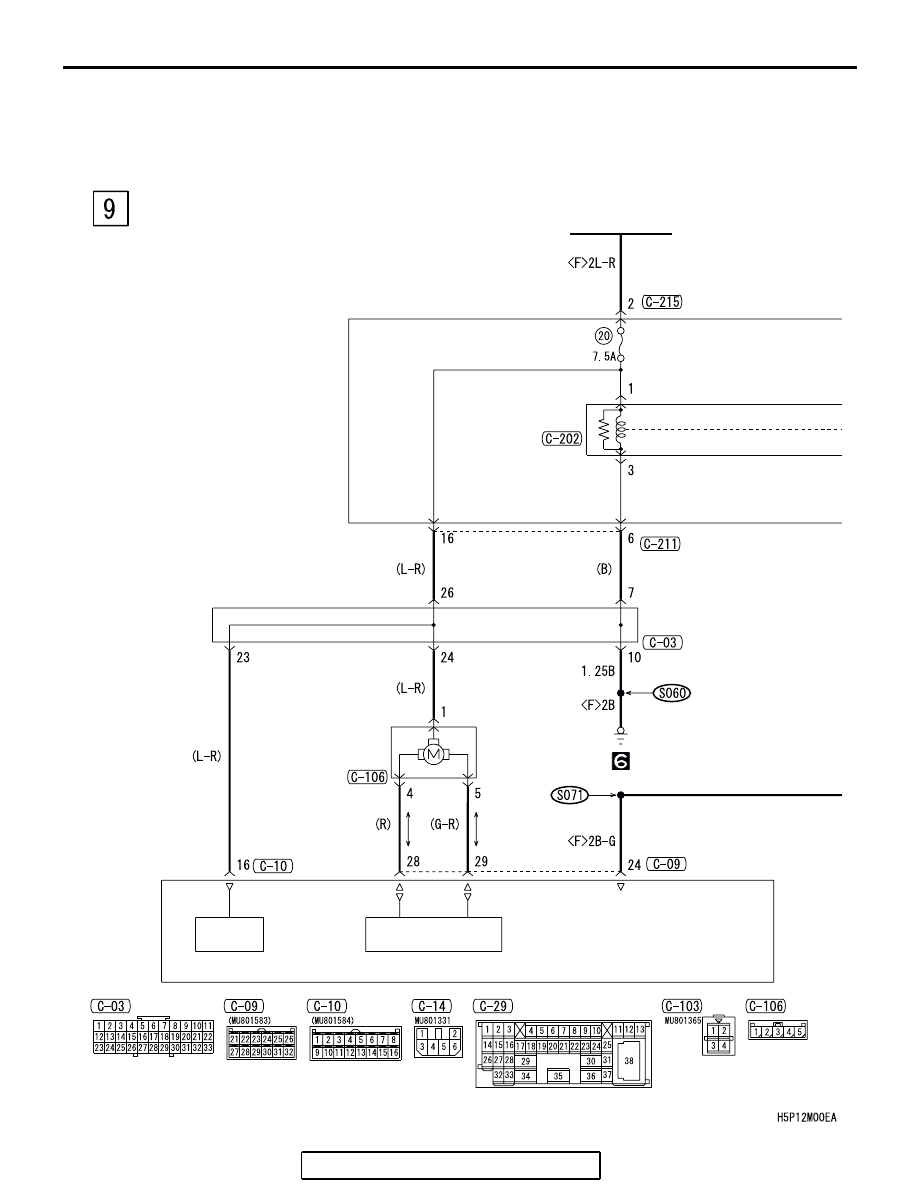

MANUAL AIR CONDITIONING SYSTEM <LOW> (CONTINUED)

POWER
SUPPLY

MOTOR DRIVE
CIRCUIT

OUTSIDE/INSIDE
AIR SELECTION
DAMPER CONTROL
MOTOR

JOINT
CONNECTOR (2)

JUNCTION
BLOCK

A/C-ECU

IGNITION
SWITCH (IG2)

BLOWER
RELAY

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-161

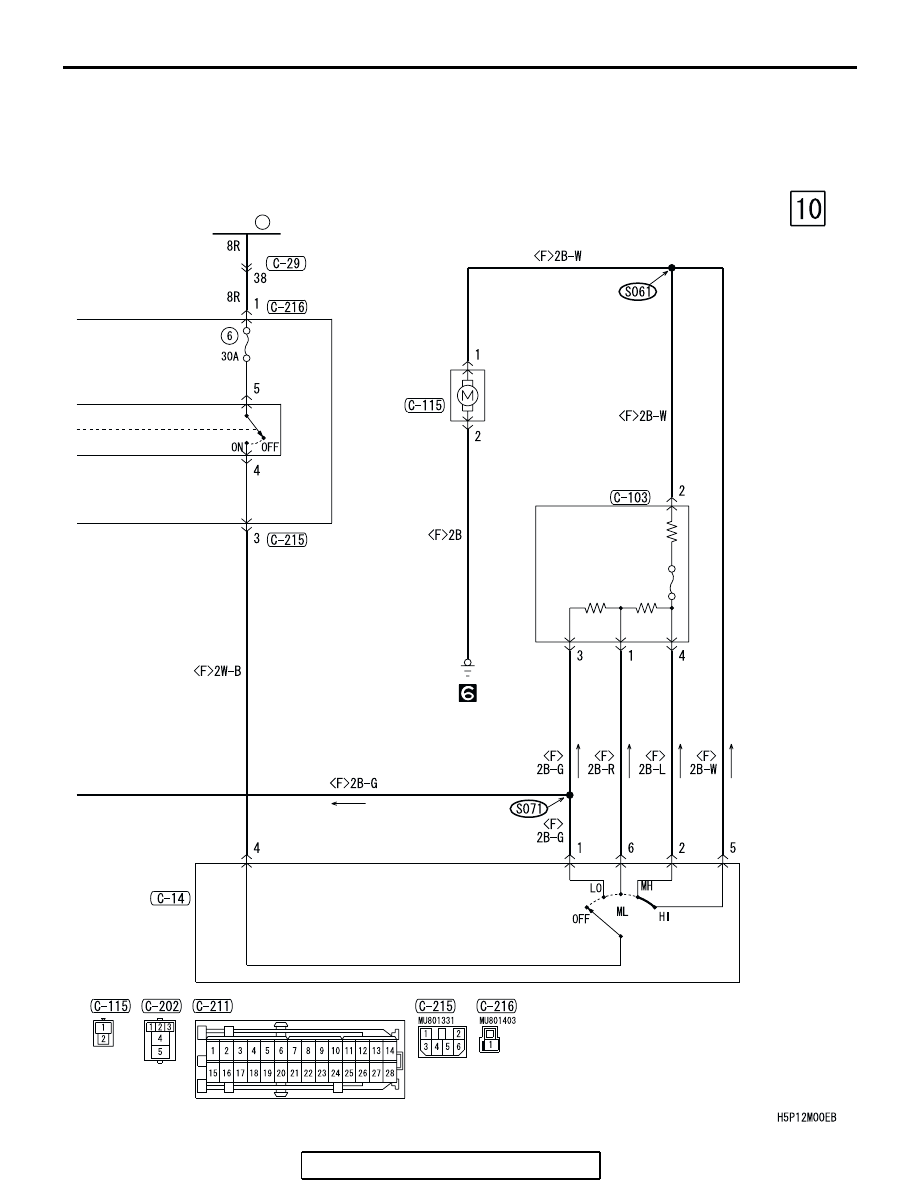

FUSIBLE
LINK

1

BLOWER
MOTOR

BLOWER
SWITCH

RESISTOR

WIRE COLOR CODE
B : BLACK     SB : SKY BLUE
BR : BROWN     LG : LIGHT GREEN
G : GREEN P : PINK     GR : GRAY
R : RED     L : BLUE     Y : YELLOW
V : VIOLET     W : WHITE     O : ORANGE
