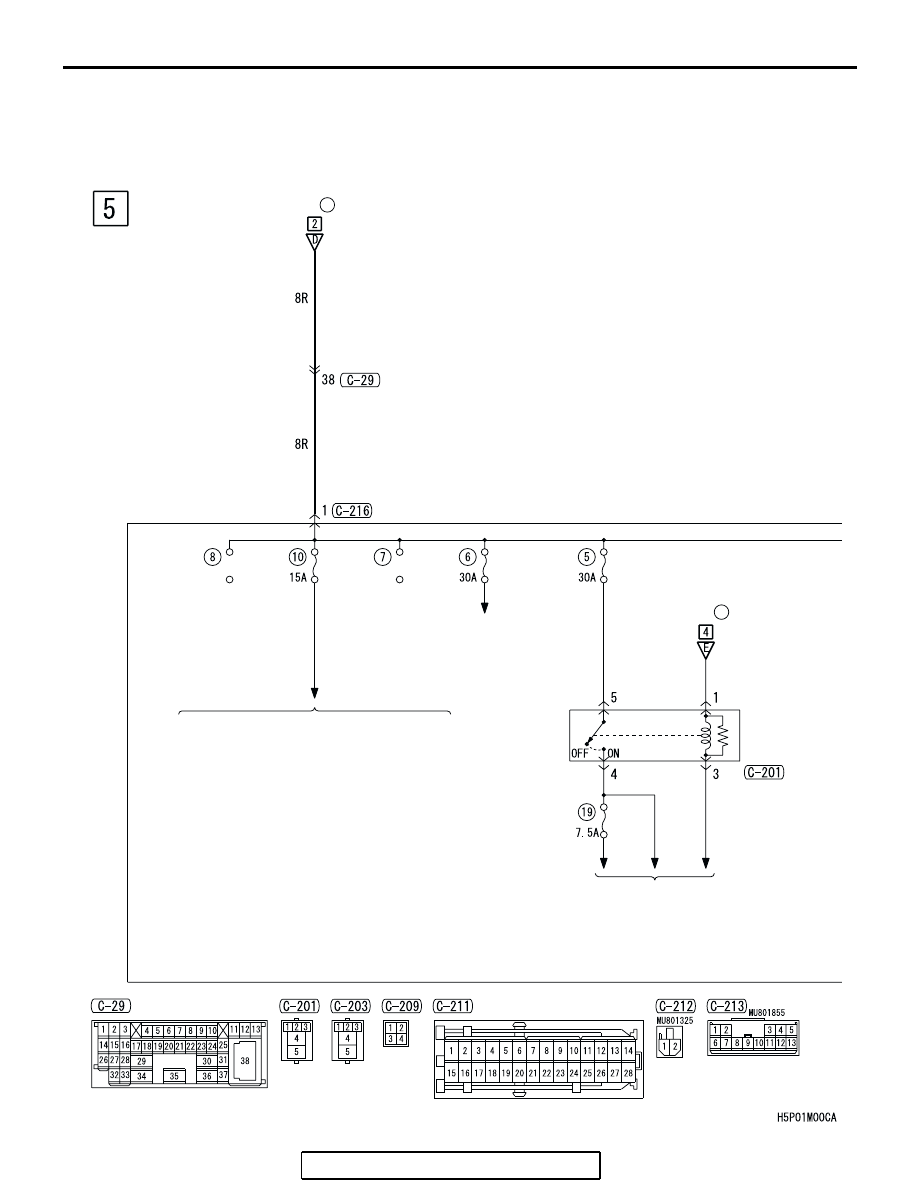

POWER DISTRIBUTION SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-26

POWER DISTRIBUTION SYSTEM (CONTINUED)

FUSIBLE
LINK

1

·AUTOMATIC AIR
 CONDITIONING
 SYSTEM
·MANUAL AIR
 CONDITIONING
 SYSTEM

·INVECS-II 4A/T
·LIGHTING MONITOR
 TONE ALARM
·MFI SYSTEM
·POWER WINDOWS
·SEAT BELT WARNING
 TONE ALARM
·SUNROOF
·TAILLIGHT, POSITION
 LIGHT, FRONT SIDE
 MARKER LIGHT AND
 LICENSE PLATE LIGHT
·TURN-SIGNAL LIGHT
 AND HAZARD
 WARNING LIGHT
·WINDSHIELD WIPER
 AND WASHER

·AUTO-CRUISE
 CONTROL SYSTEM
·CENTRAL DOOR
 LOCKING SYSTEM
·DOOR AJAR WARNING
 TONE ALARM
·ENGINE IMMOBILIZER
 SYSTEM
·FOG LIGHT
·FORGOTTEN KEY
 PREVENTION FUNCTION
·FRONT DOME LIGHT,
 REAR DOME LIGHT,
 TRUNK LIGHT AND
 IGNITION KEY HOLE
 ILLUMINATION LIGHT
·HEADLIGHT
·IGNITION KEY REMINDER
 TONE ALARM

JUNCTION
BLOCK
(FUSE     )

20

REAR WINDOW



DEFOGGER AND
DOOR MIRROR
HEATER

REAR
WINDOW
DEFOGGER
RELAY

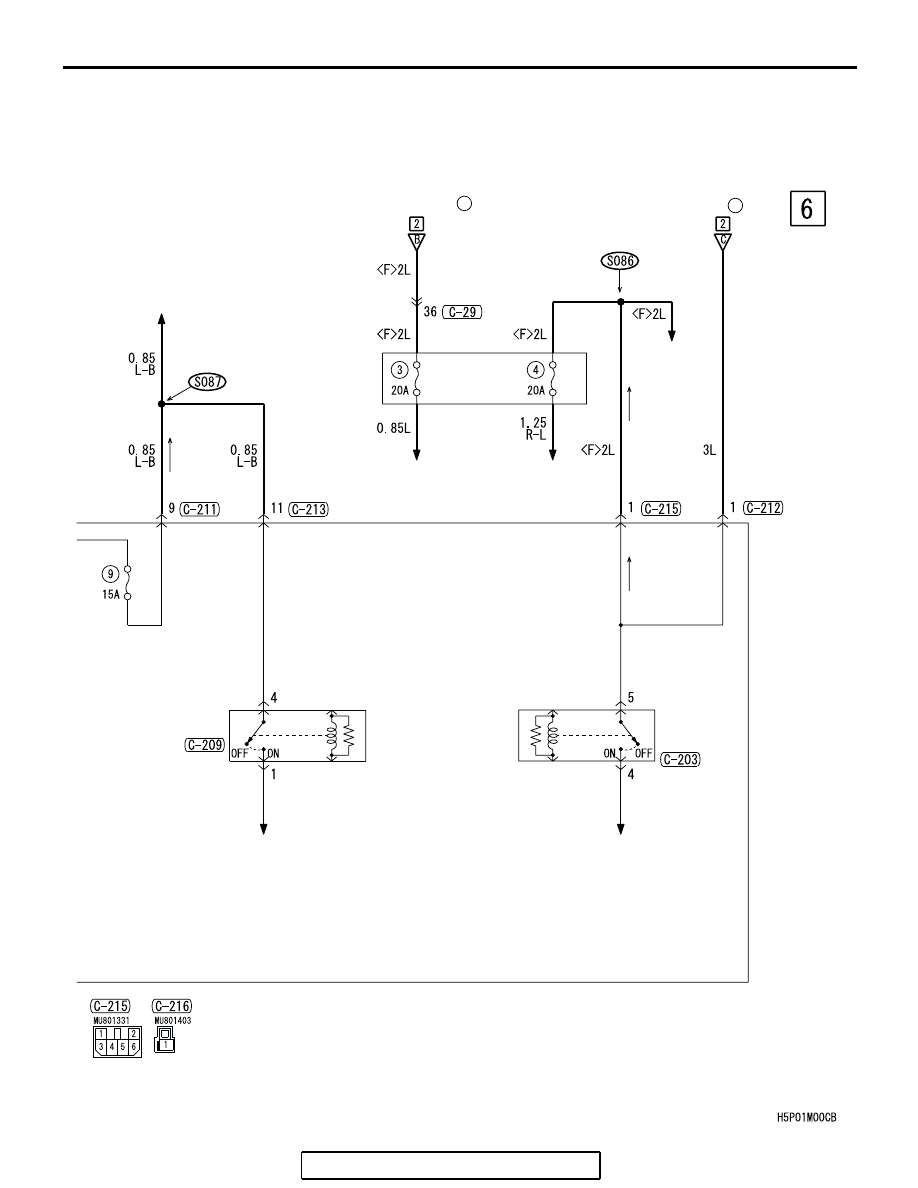

POWER DISTRIBUTION SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-27

FUSIBLE
LINK

5

FUSIBLE LINK

5

POWER SEAT

ACCESSORY
SOCKET
RELAY

ACCESSORY
SOCKET

AUDIO SYSTEM

ACCESSORY
SOCKET

<VEHICLES WITH
AUDIO AMPLIFIER>

SUNROOF

JUNCTION
BLOCK

JUNCTION
BLOCK

POWER
WINDOW
RELAY

POWER WINDOWS

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE
BR :BROWN     O : ORANGE     GR : GRAY     R : RED     W : WHITE
SB : SKY BLUE     P : PINK      Y : YELLOW     V : VIOLET

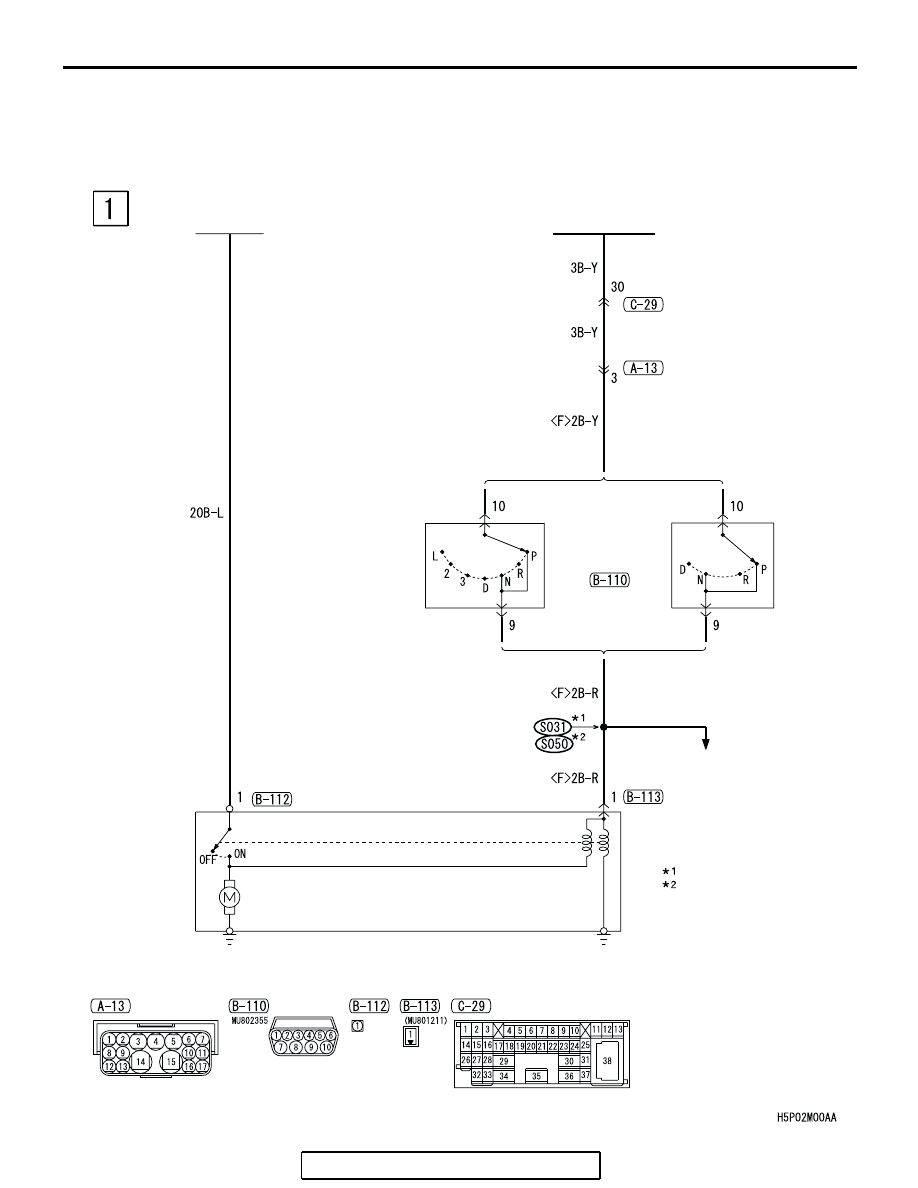

STARTING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-28

STARTING SYSTEM

M1901000501352

BATTERY

IGNITION
SWITCH (ST)

TRANSMISSION
RANGE
SWITCH

MFI SYSTEM

2.4L ENGINE

3.8L ENGINE

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET

STARTER

NOTE

:2.4L ENGINE
:3.8L ENGINE

STARTING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-29

NOTES
